Portfolio/아크릴 ABS 포맥스 피오피

시린지 2종 + 의료기기 전시 VMD / 주사기 아크릴 피오피 / ABS 전시회용 디스플레이 제작

상담 내용

-의료기기 전시 집기 제작 요청.

-시린지 2종과 패드 형태의 의료기기 전시 VMD 구분하여 구성.

-활용 목적과 이동, 보관 방식 등을 확인하여 부분 조립 방식으로 구성.

(이동과 보관 시 파손 방지와 부피 감소를 목적으로 베이스와 후면 보드 분해, 조립 방식 채택)

-전시대 구성 소재와 상품 진열 방식 구체 협의.



아이디어안

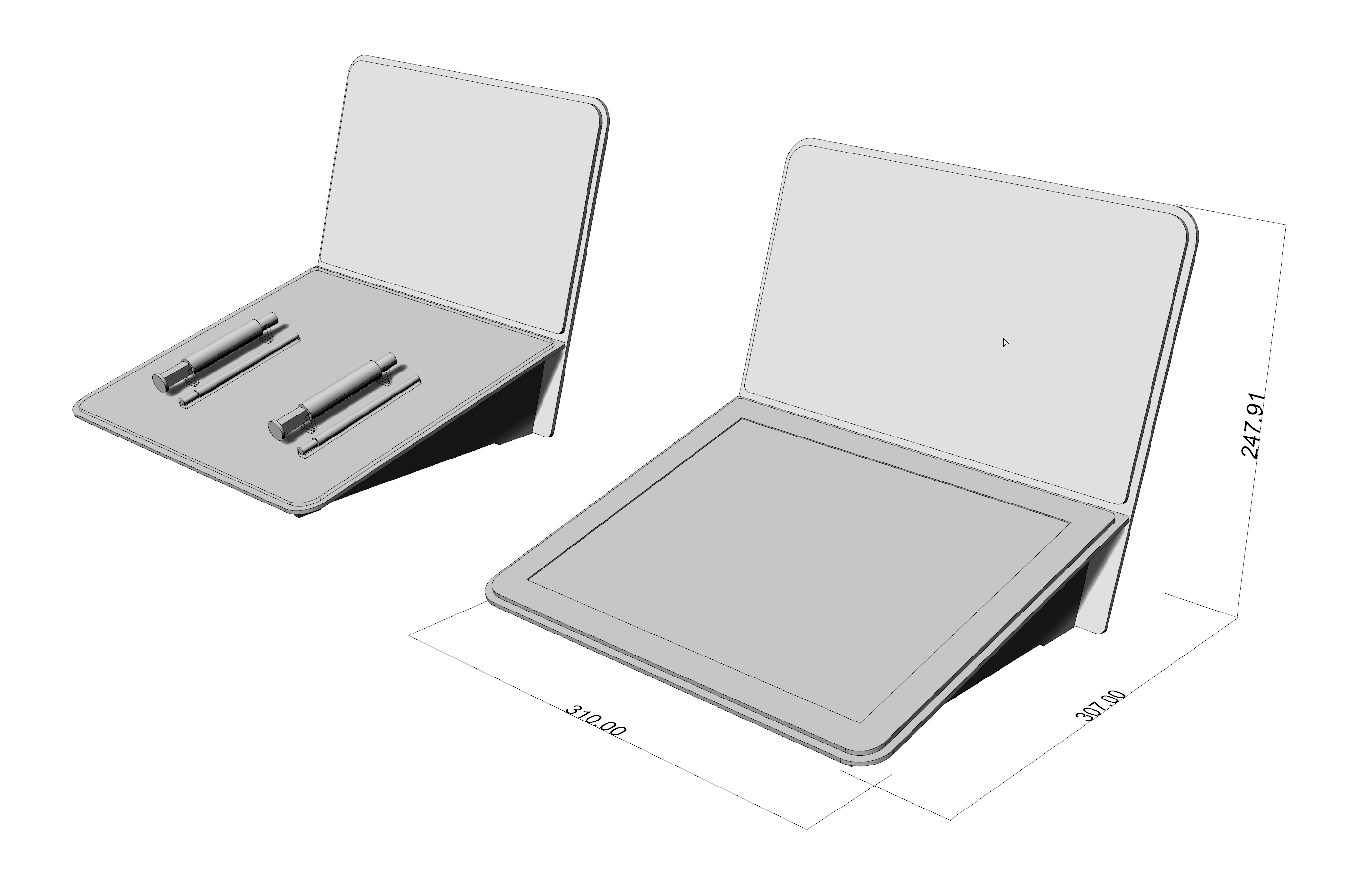

-상담 내용을 종합하여 잦은 이동과 보관 편의를 고려한 부분 조립식 전시 집기 구체 구조 제안.

-ABS를 활용한 기본 구조 + 투명아크릴 실사 배접 그래픽부 구성.

(취급 방식 등을 고려하여 내구성이 강한 ABS 소재 활용 / 상대적으로 파손에 취약한 아크릴은 부분적으로 활용)

-진열 상품의 샘플을 실측, 관찰하여 각각의 진열 방식과 배열 협의, 구성.



-관리자 특성을 고려하여 조립 방식 협의, 채택.

(볼트를 활용한 후면 보드 조립 방식)

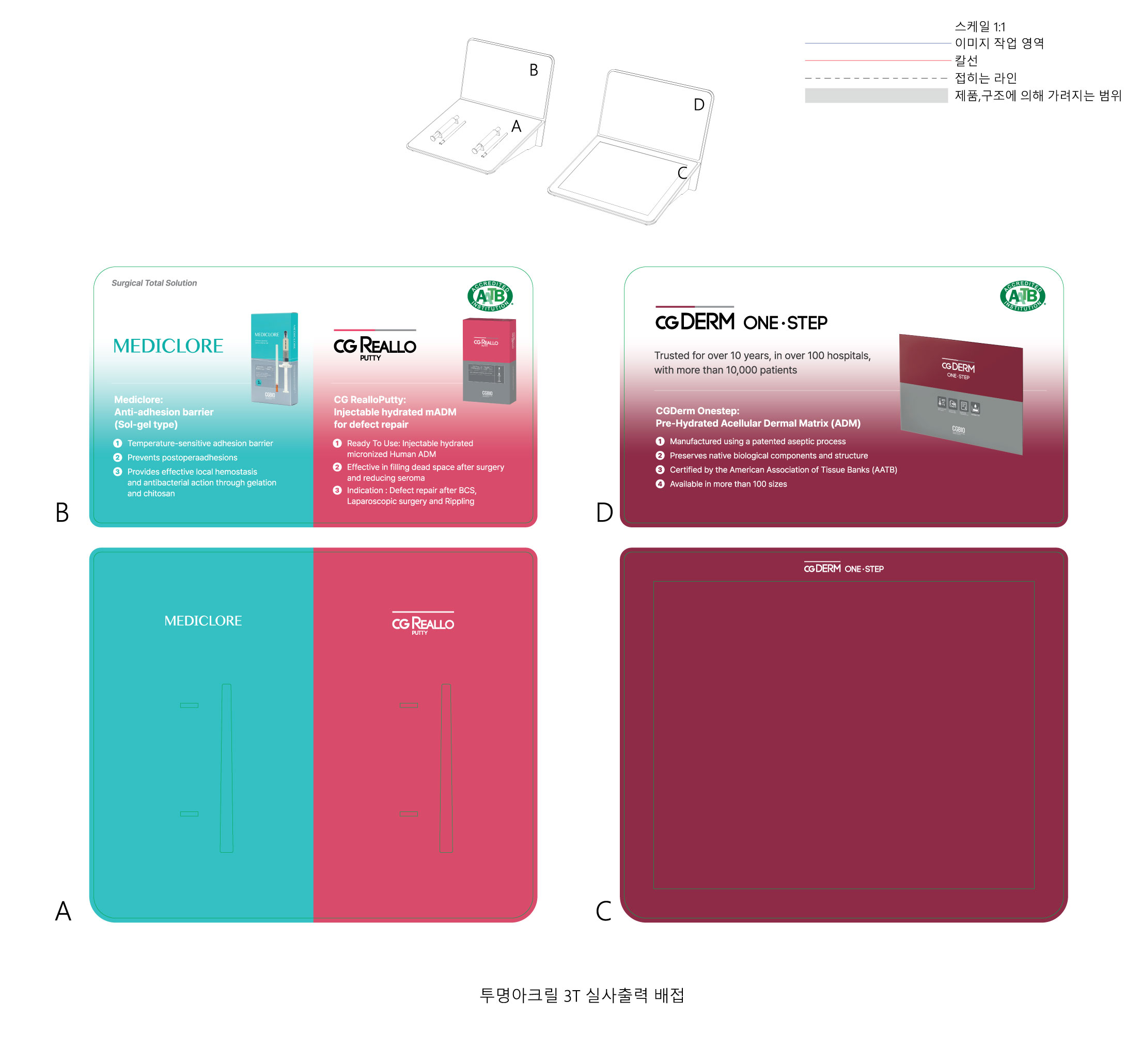

그래픽 작업

-아이디어안을 통해 확정된 전시 집기 구조에서 추출한 이미지 작업용 칼선을 고객사에

전달하여 그래픽 구성 작업 진행.



이미지 시안

-고객사에서 구성된 그래픽 데이터를 전시 집기 구조에 적용하여 제작 완료 상태 시뮬레이션.

-전시 집기 구성 방식 및 조립 구조 검토.

주사기 샘플 전시 디스플레 제작 및 견적 문의

070-8817-9999 / 010-8631-8230

ureca2008@naver.com



제작 진행

-전시 집기 필요 시기와 제작 수량 등을 고려하여 샘플 제작 진행을 생략하고 지정 수량 제작 진행.

-ABS, 아크릴 / 실사출력 / 인서트 너트, 볼트 / 후면 보드 분리 상태, 개별 래핑, 단위 박스 포장.

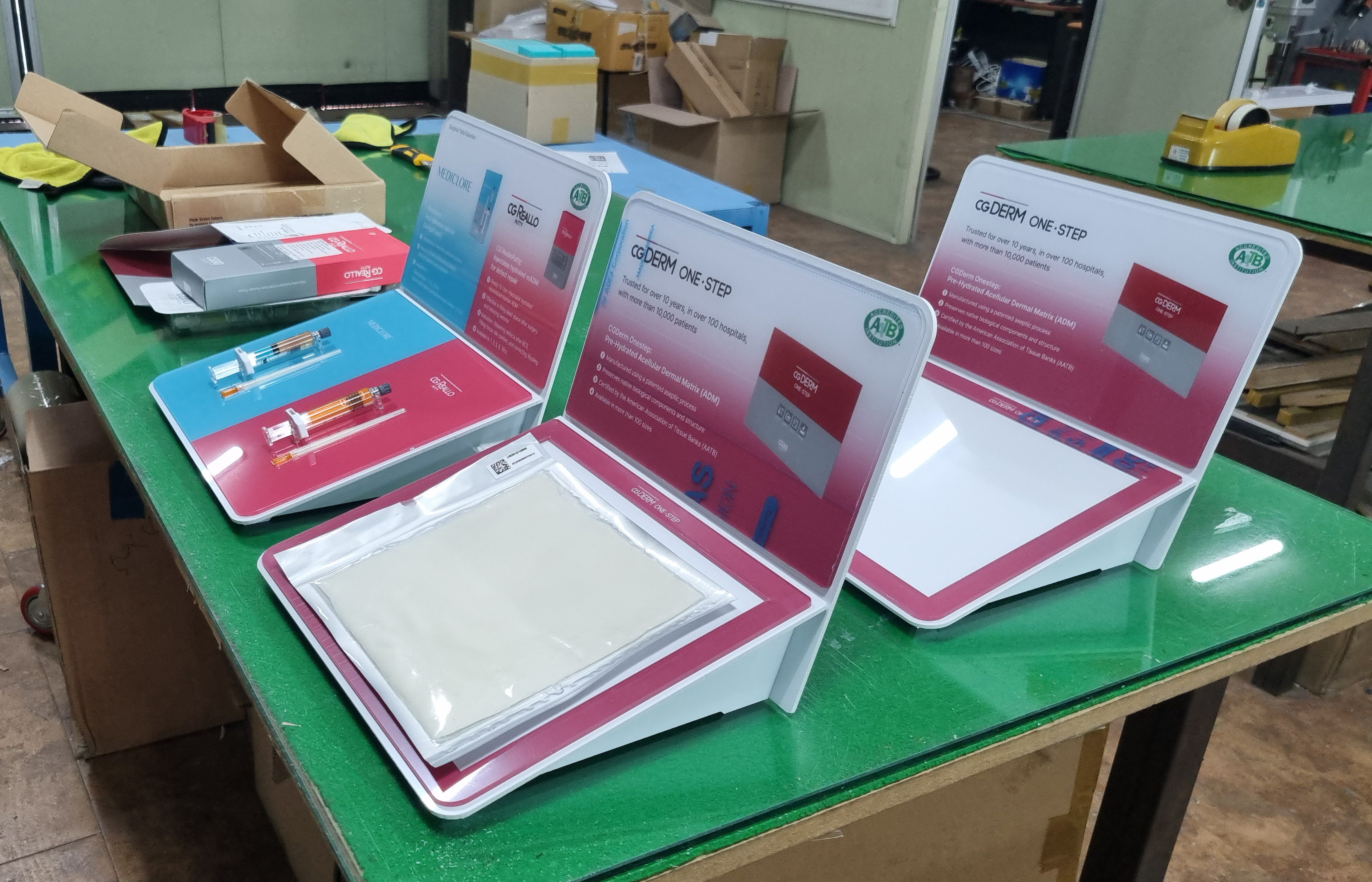

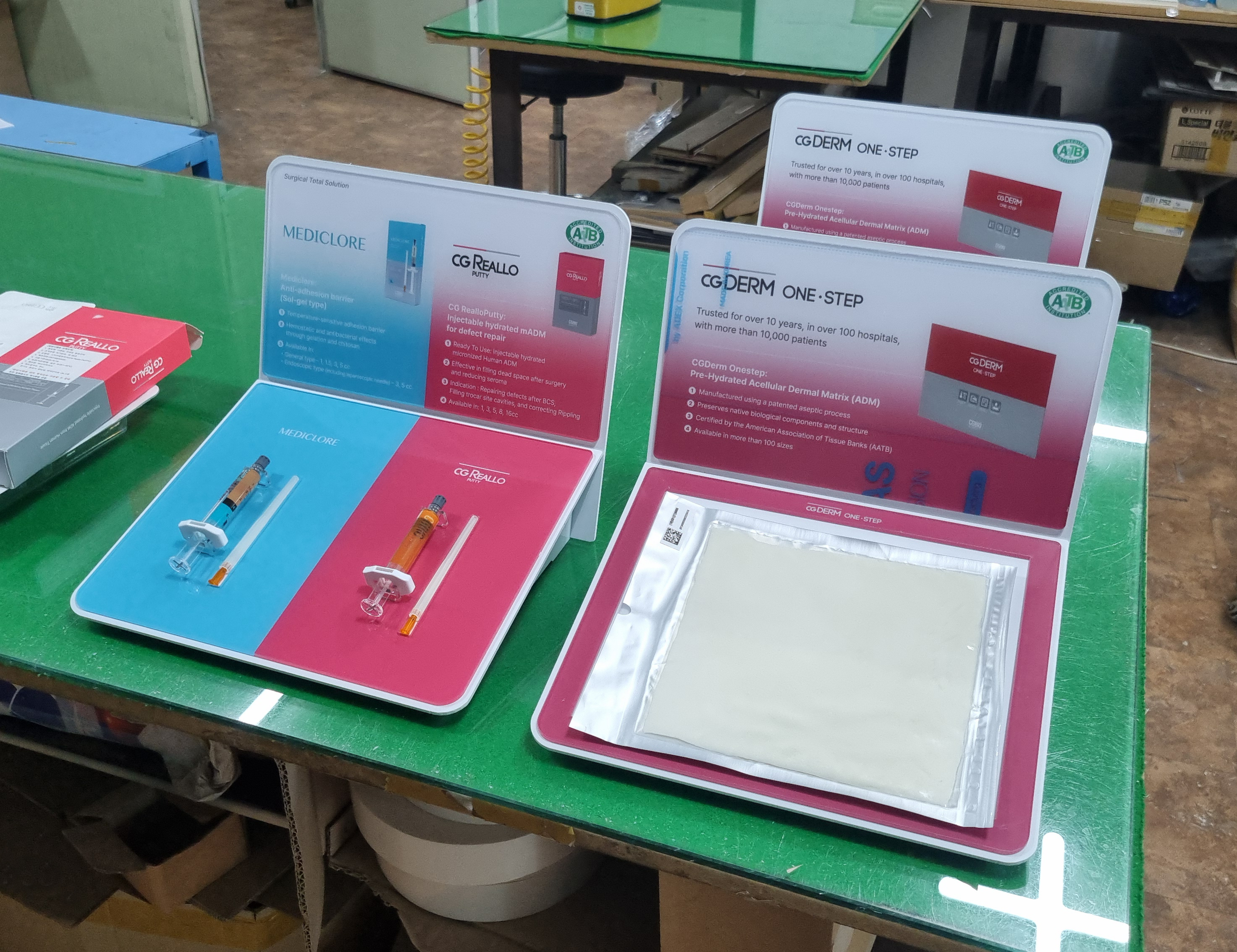

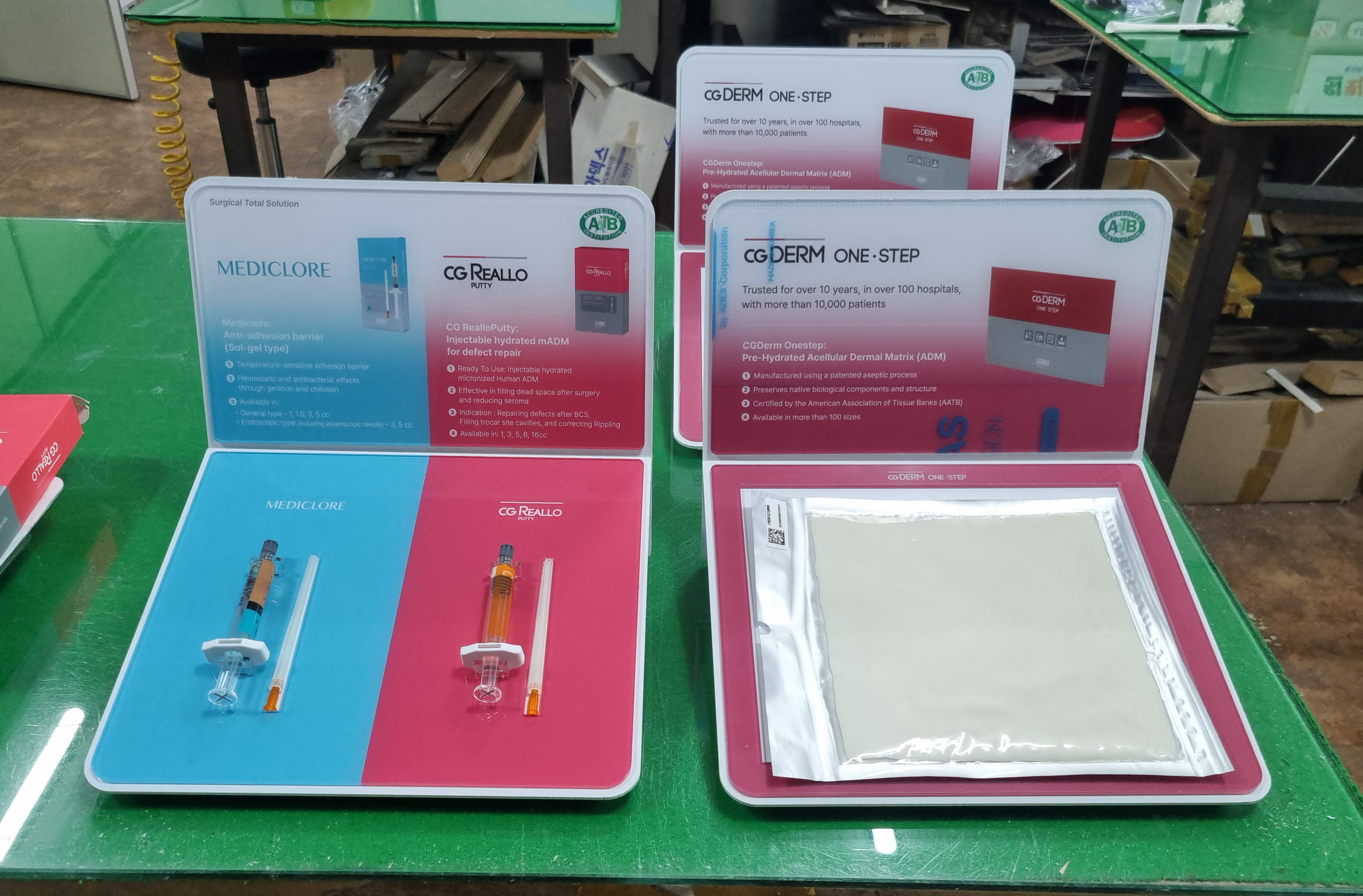

-제작 완료된 시지바이오 의료기기 2종 전시 집기.

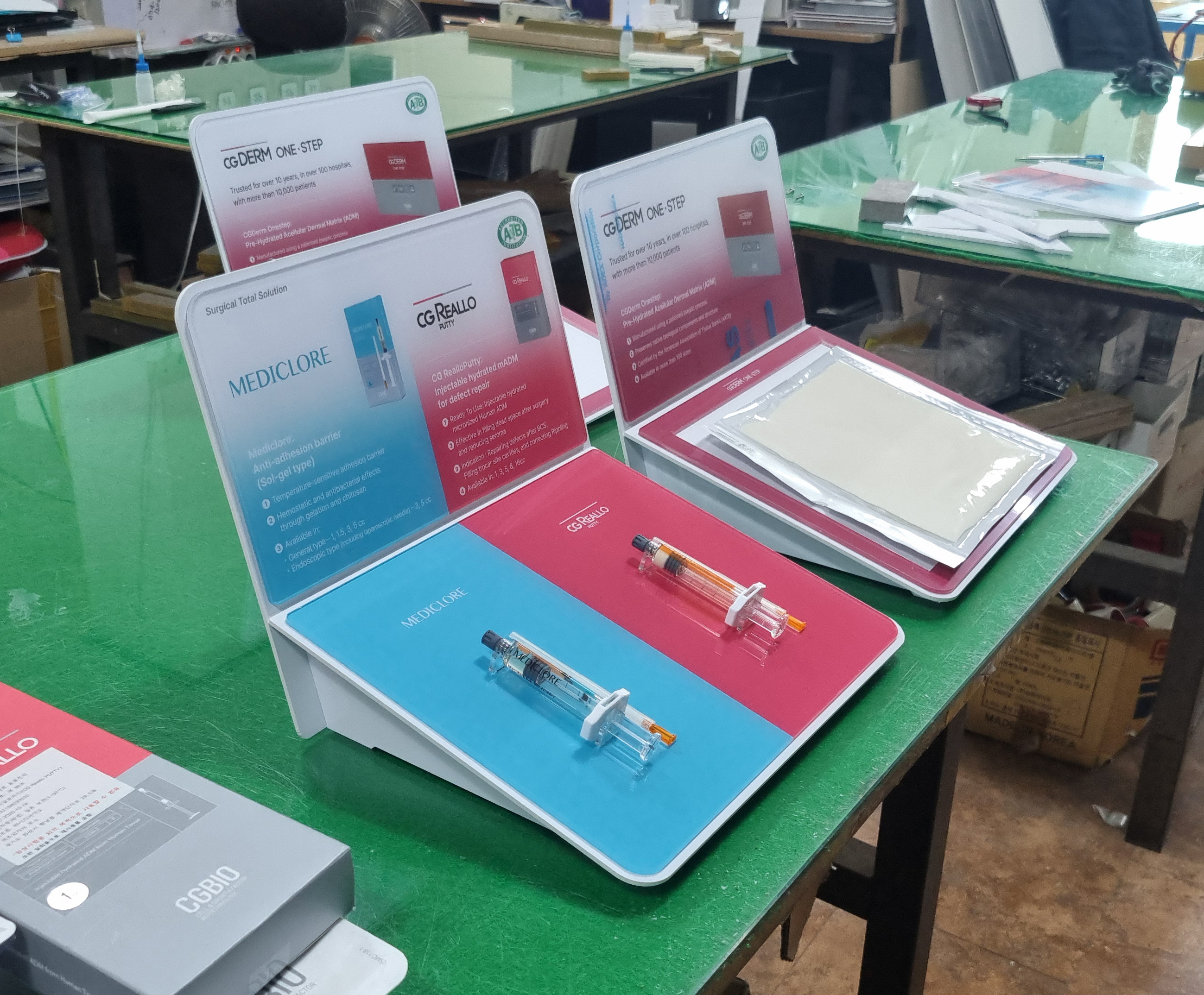

-제공된 진열 상품 샘플 거치 테스트.

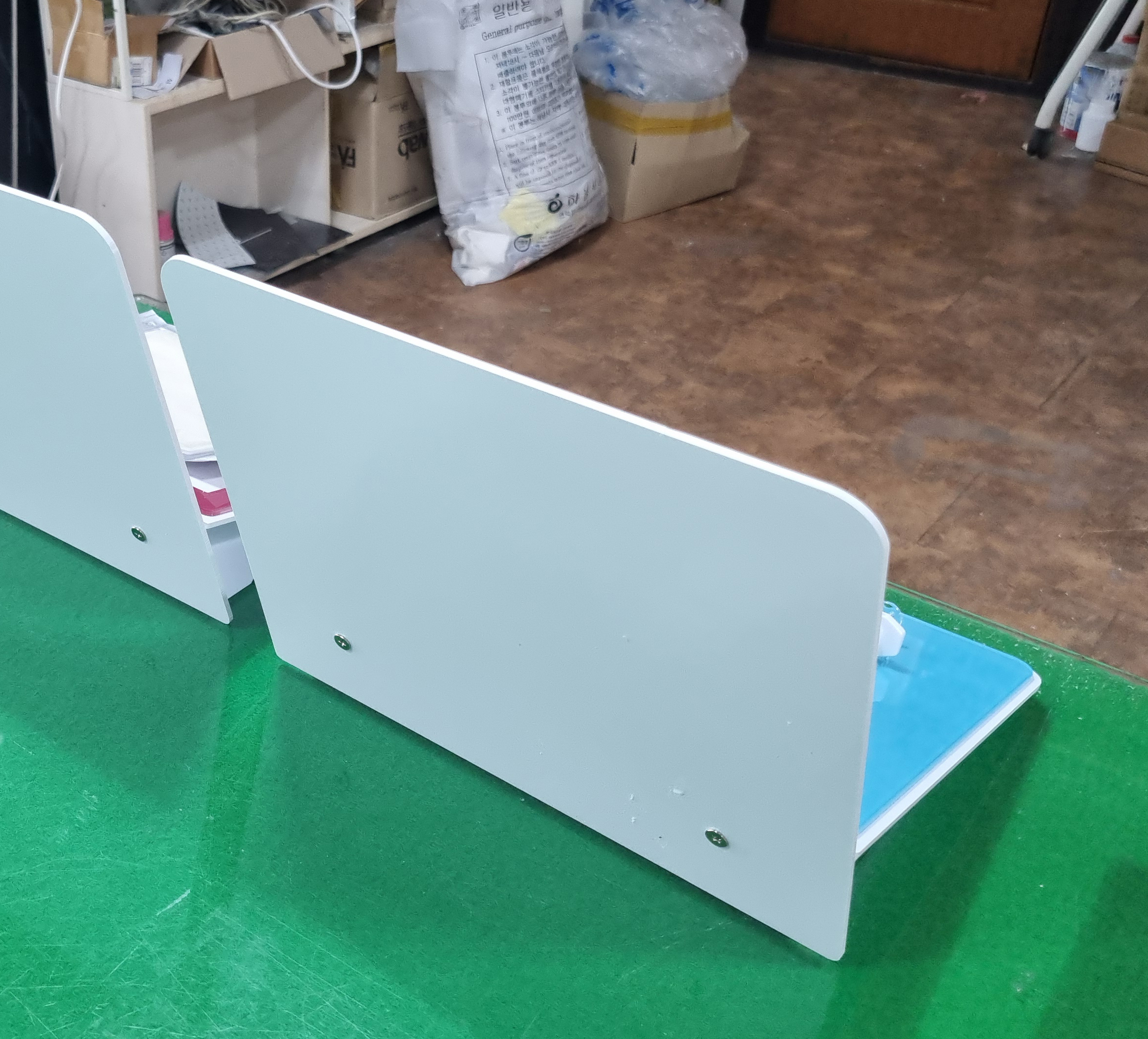

-볼트를 활용한 후면 보드 조립 방식.



-일부 비정형화된 패드 패킹을 감안하여 양면 테이프 부분 부착.





-패드 부착용 양면 테이프를 동봉하여 포장 진행.

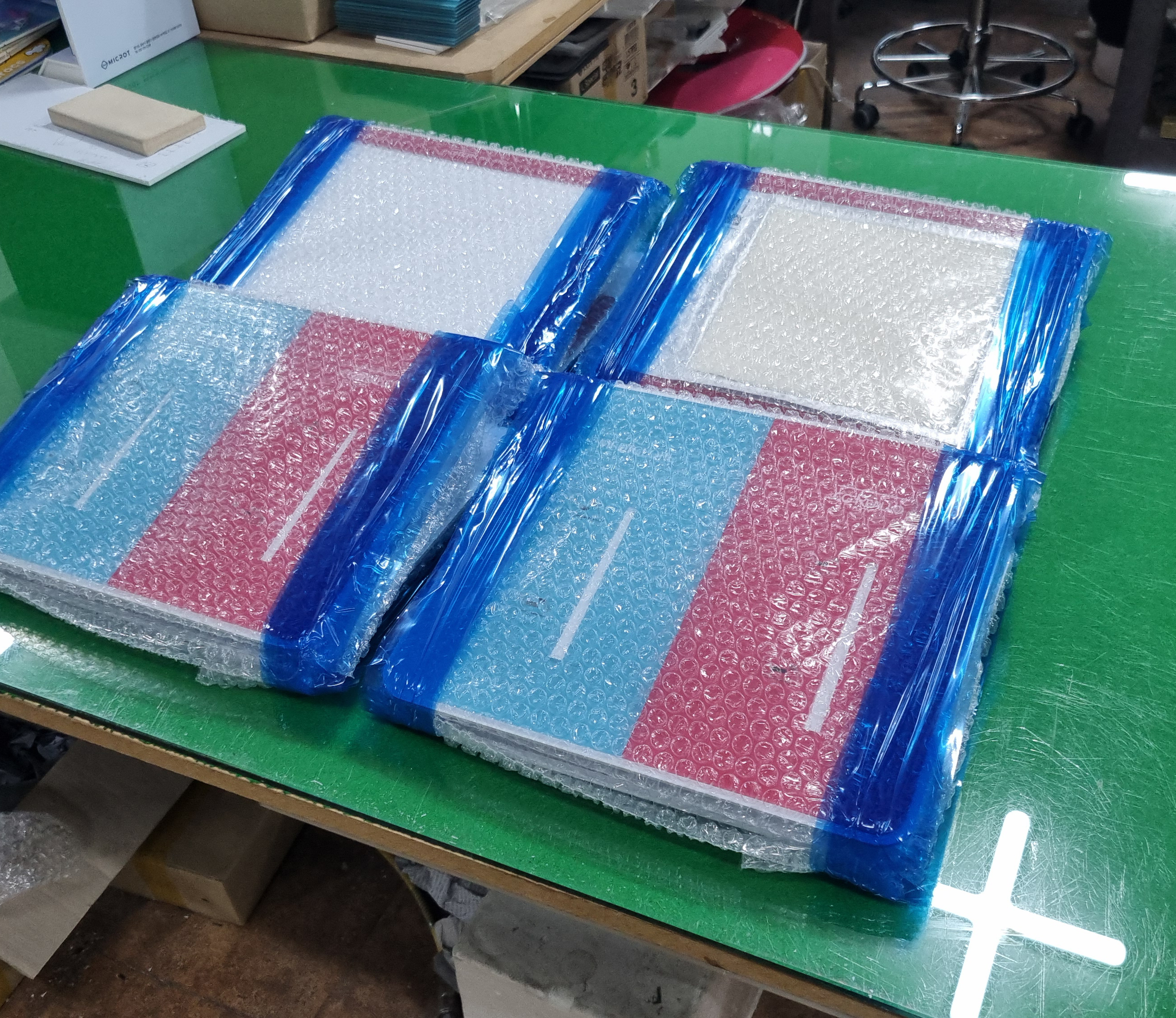

(후면 보드 비조립 상태, 개별 래핑, 단위 박스 포장)
