의료용 주사기 샘플 피오피 / ABS 펜형 주사기 디스플레이 / 아크릴 회전보드 진열대 제작

상담 내용

-카트리지형 주사기 샘플 피오피 제작 요청.

-의료기기 관련 이미지와 설명 배치 공간 면과 해당 면의 수동 회전 필요.

(진료실 데스크 배치를 고려한 공간 효율 중심의 그래픽 구성 방식 제안 요청)

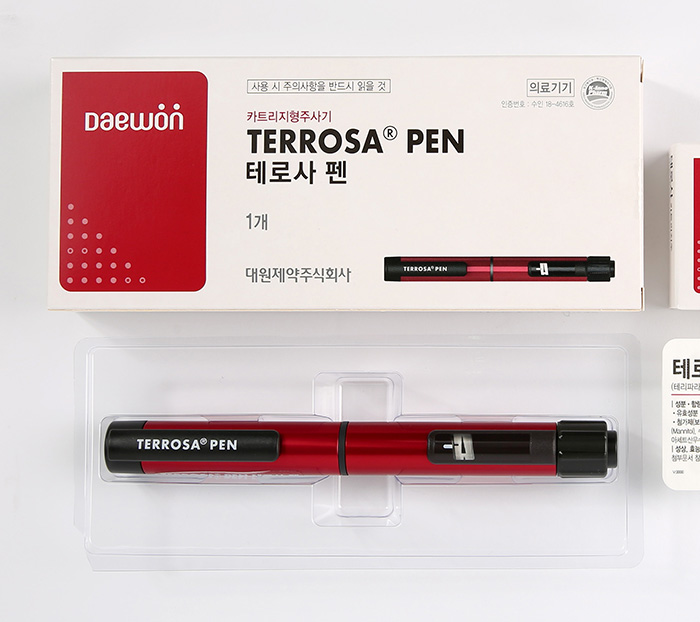

-주사기 실측 데이터와 고객사 의견을 반영한 거치 방식 및 피오피 구성 방식 제안 요청.



-피오피의 구체적인 활용 방식과 배송 방식을 확인하여 구체 구조 설정 시 참고.

-지정 예산과 필요 수량을 고려한 피오피 제작 소재 및 구체적인 디자인 제안 요청.

---

아이디어안

-확인된 펜형 주사기 사양과 협의된 피오피 구성 요소를 반영한 피오피의 구체 구조 제.

-진료 시 의사와 환자 위치에서 모든 면의 그래픽 확인이 가능한 회전 구조 제안.

(피오피 활용 의도와 공간 효율 극대화)

-베어링과 맞춤 제작한 중앙 축 브라켓을 활용한 그래픽보드 회전 구조 구성.

-ABS 기본 구조에 실사출력 배접된 투명아크릴로 그래픽 및 주사기 거치 구조 구성.

-협의를 통해 주사기를 가로로 눕혀 진열하는 방식 채택 및 거치 방식 구체화.



---

그래픽 작업

-피오피 구조에서 추출된 이미지 작업용 칼선을 고객사에 제공.

-지정된 요소와 텍스트, 색상 등을 활용하여 그래픽 데이터 구성 진행.

---

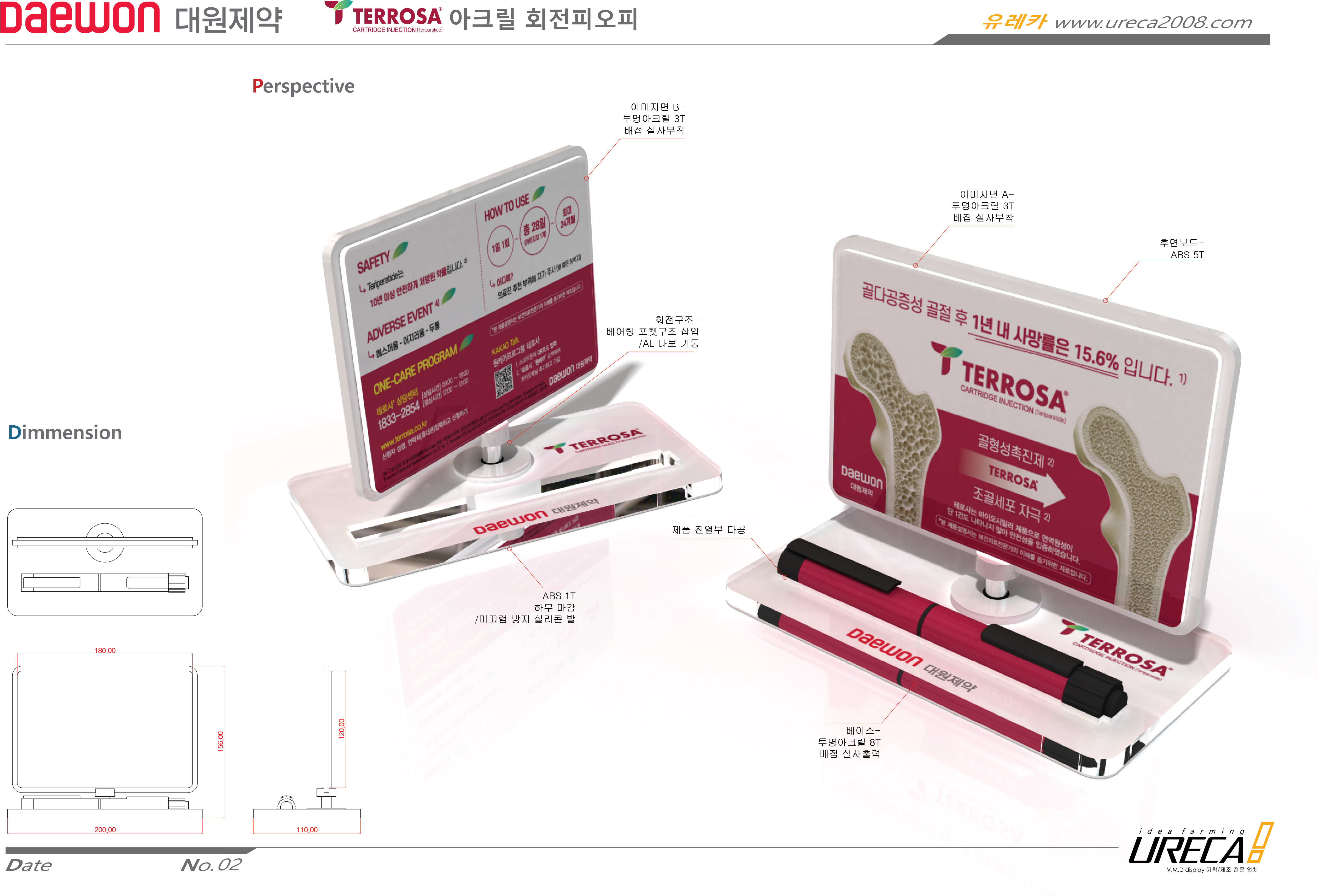

이미지 시안

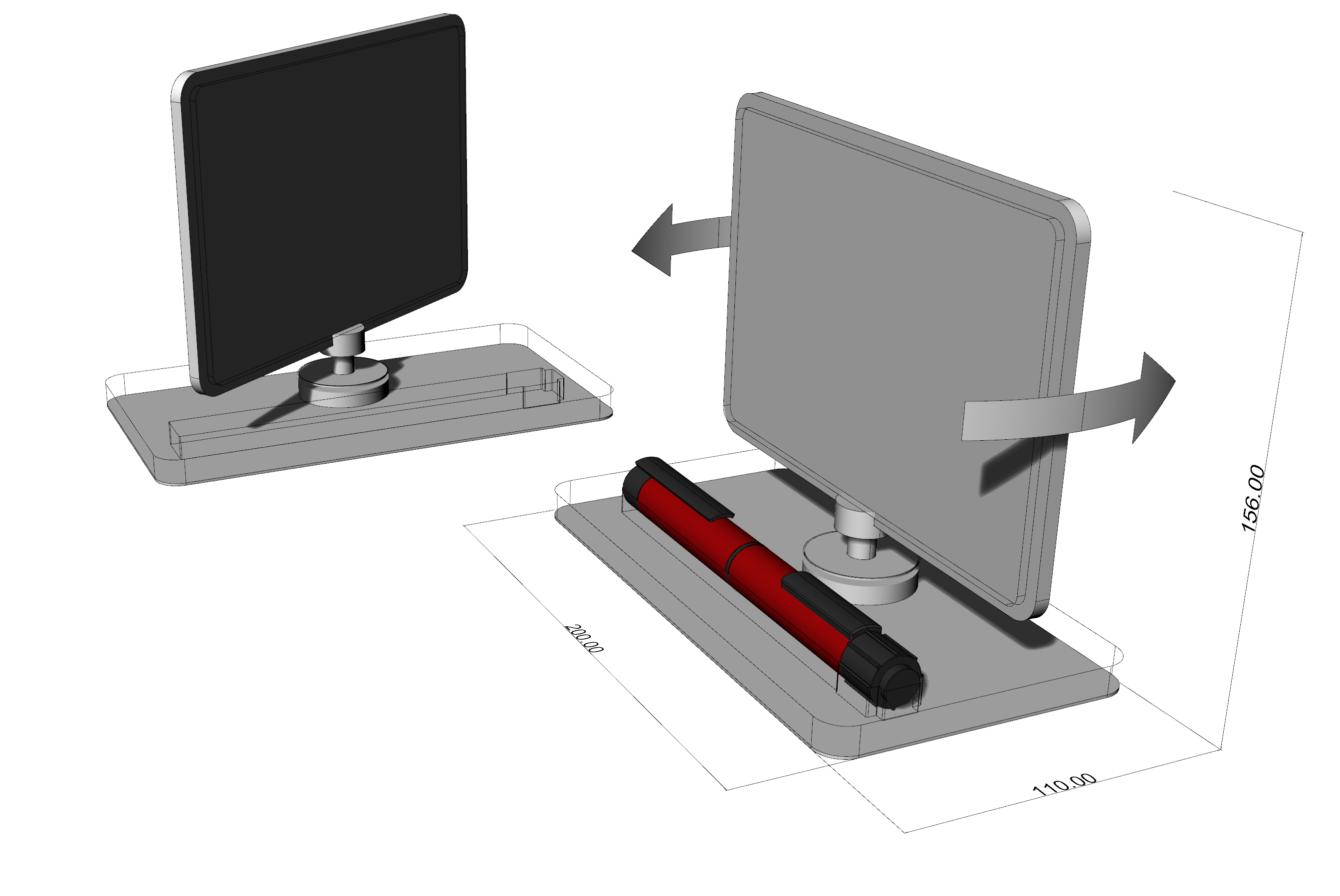

-피오피 구성 구조 검토와 회전 구조 검토.

-각 파트별 재질과 그래픽 데이터를 적용하여 피오피 구성 및 진열 상품 거치 상태 시뮬레이션.



회전형 아크릴 주사기 VMD 제작 및 견적 문의

070-8817-9999 / 010-8631-8230

ureca2008@naver.com



---

샘플 제작

-이미지 검토로 확정된 피오피 사양을 기준으로 샘플 제작 진행.

-아크릴, ABS / 실사출력 / 베어링, 보드 고정용 회전 축 / 실리콘 발 / 개별 래핑, 박스, 단위 박스 포장.

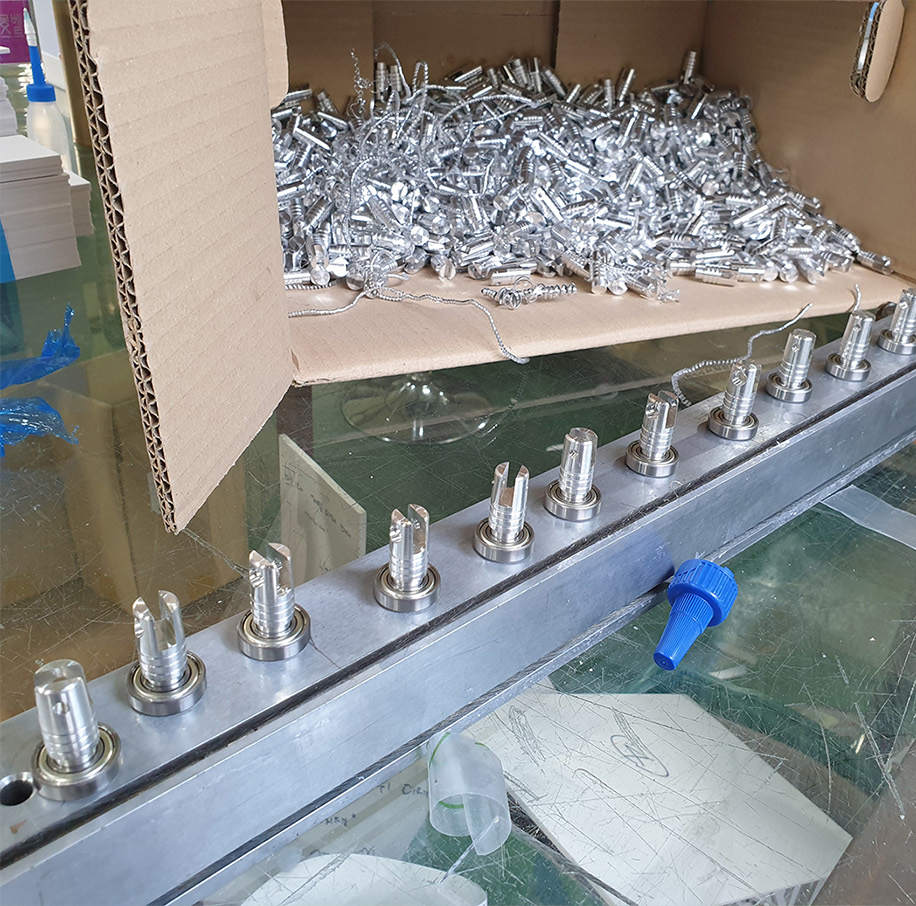

-피오피 사이즈와 회전 방식을 고려하여 구성한 회전 하드웨어 세트 테스트 진행.

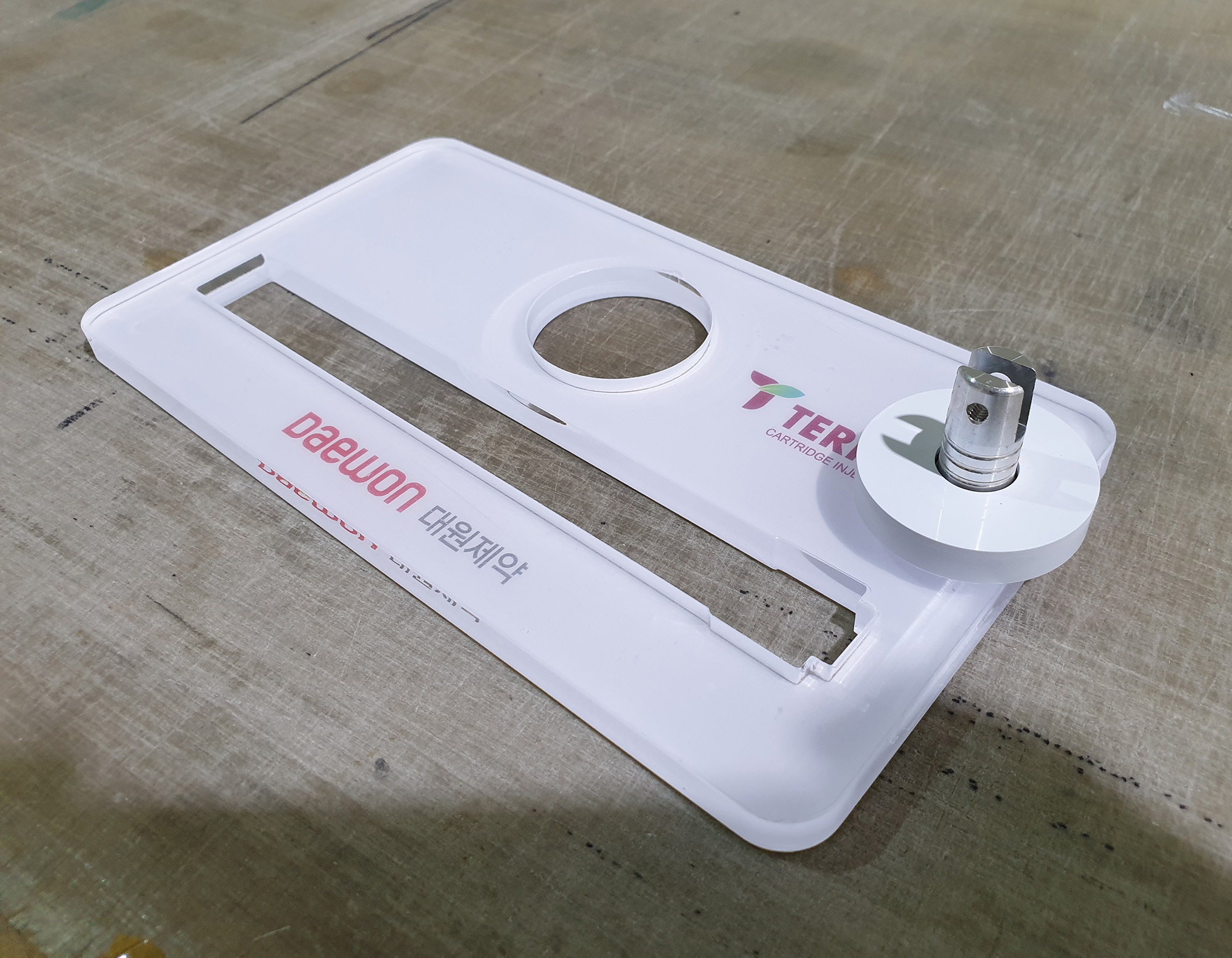

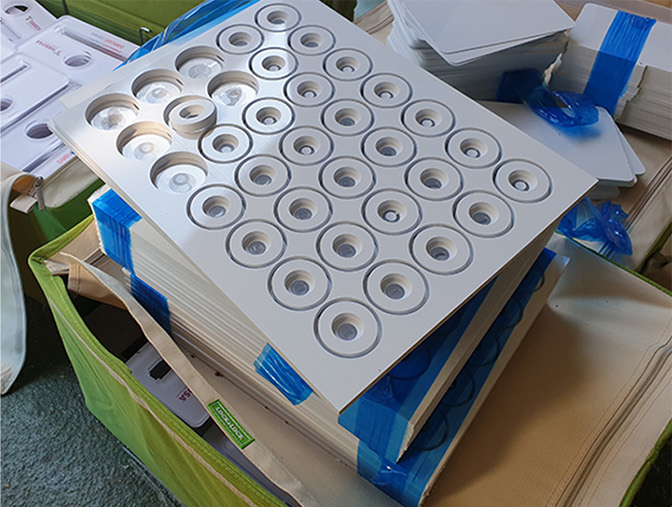

-실사출력, 재단 등 기본 가공이 완료된 피오피 부품.



-각 부품의 마감과 공차를 확인하며 조립 진행.

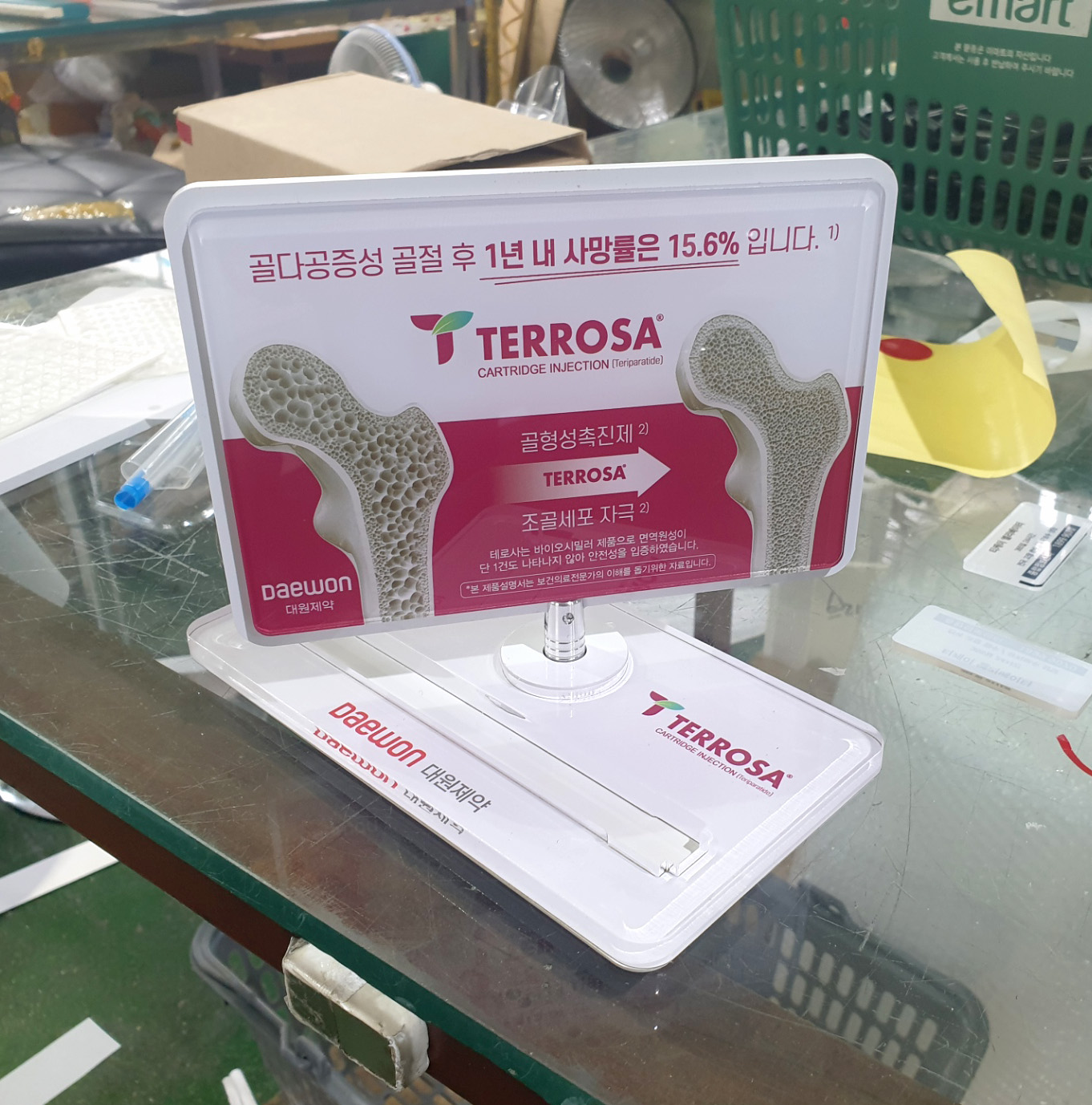

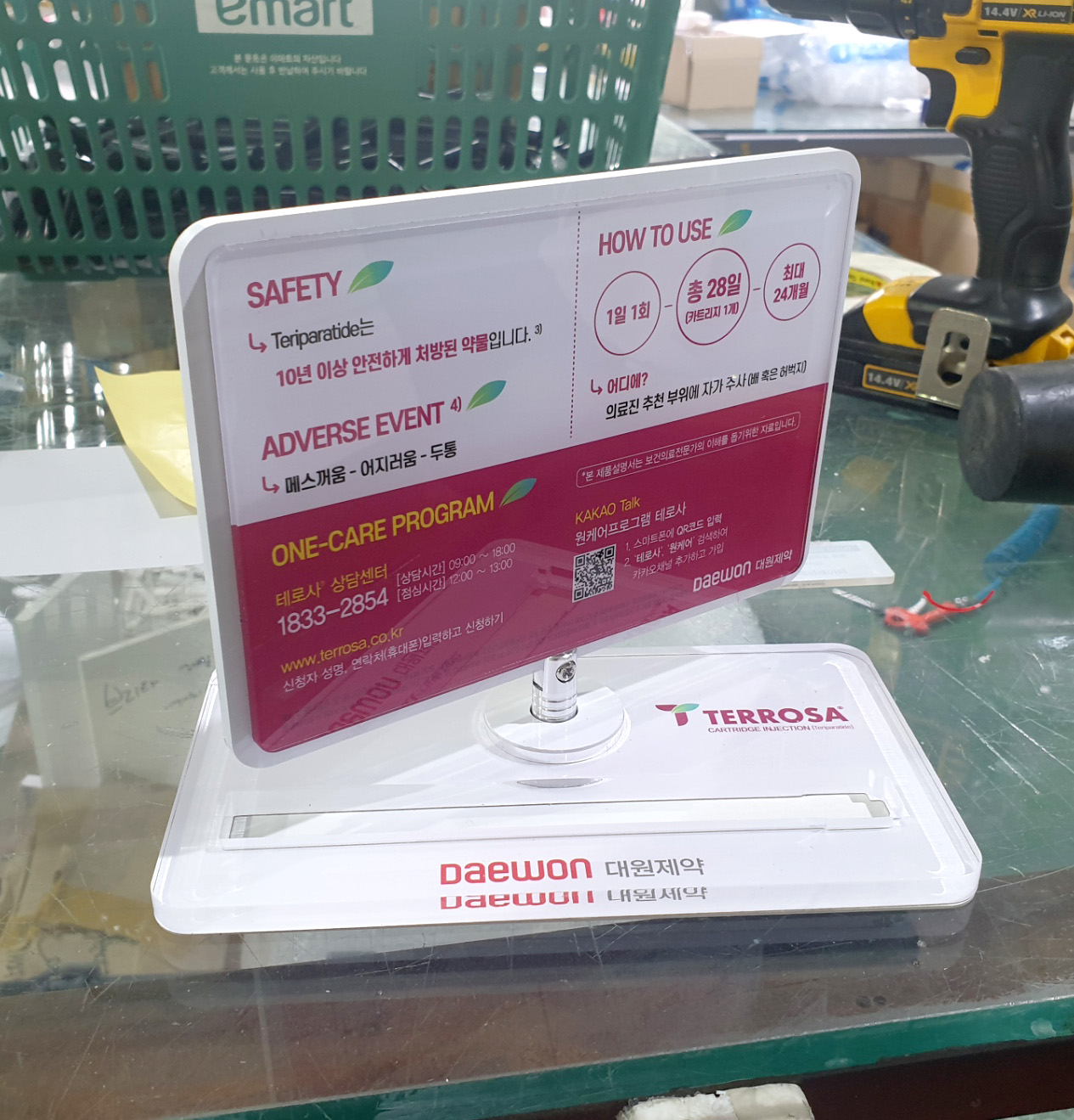

-모든 부품의 조립이 완료된 의료기기 샘플 전시용 아크릴 회전보드 샘플.

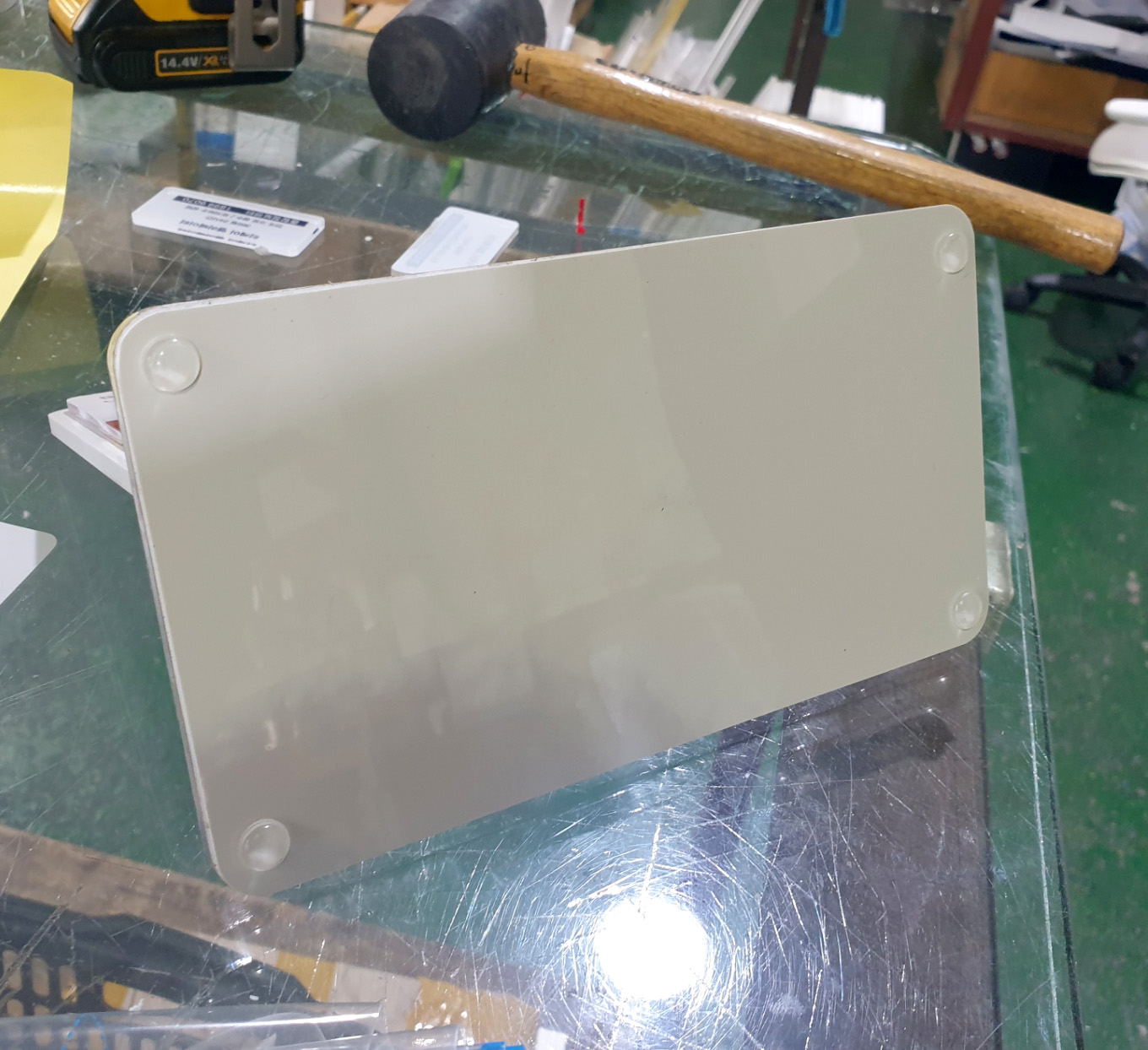

-자립 안정성 강화를 위한 피오피 바닥면 실리콘 발 부착.



양산 진행

-샘플 검토 후 확정된 사양과 세부 조건을 조율하여 지정된 수량 양산 진행.

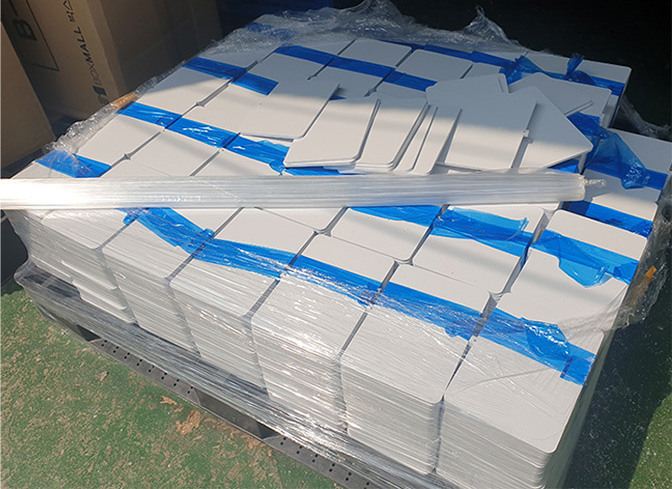

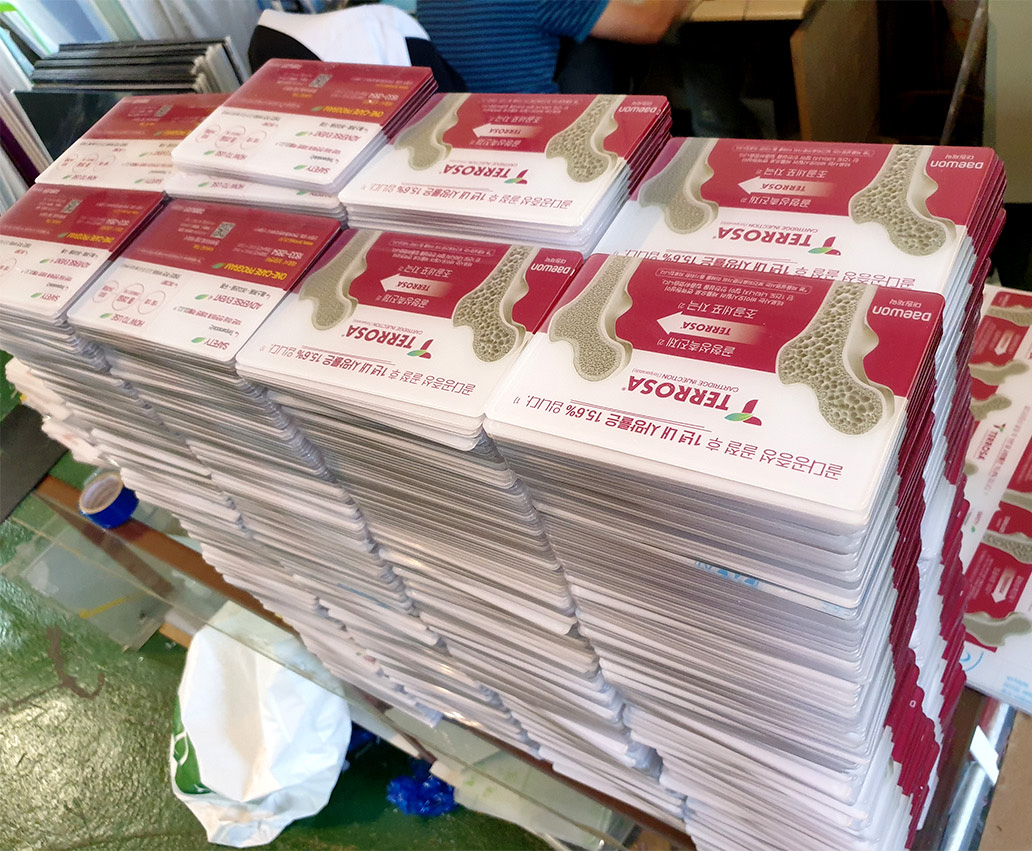

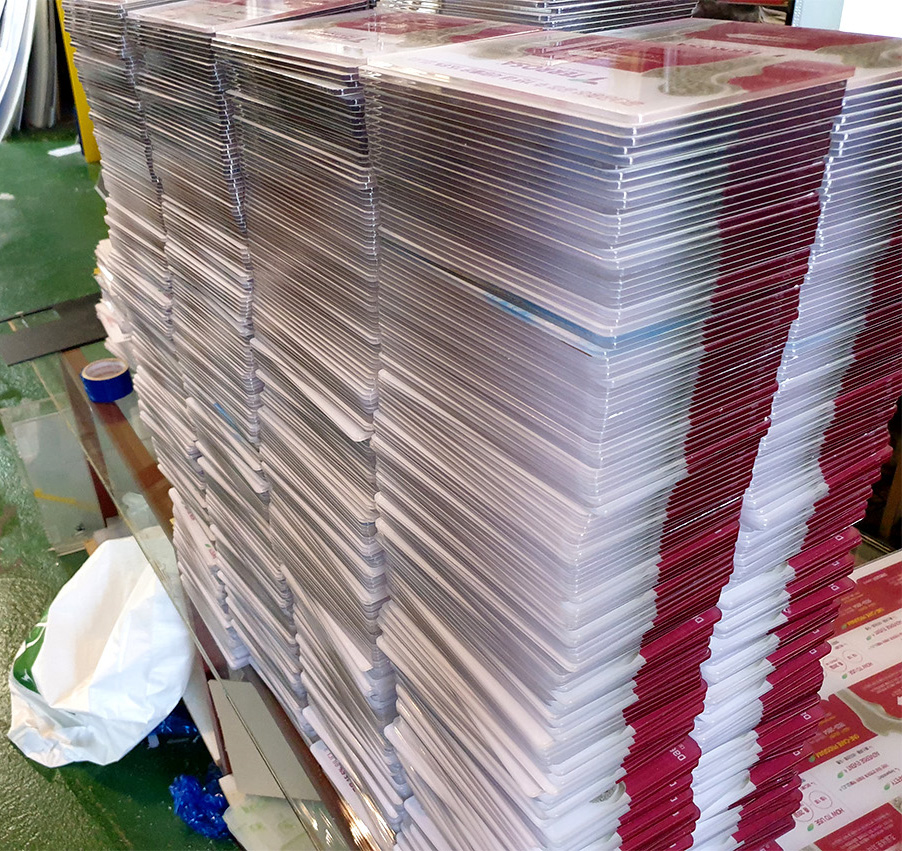

-확정된 데이터를 기준으로 각 부품 가공 진행.

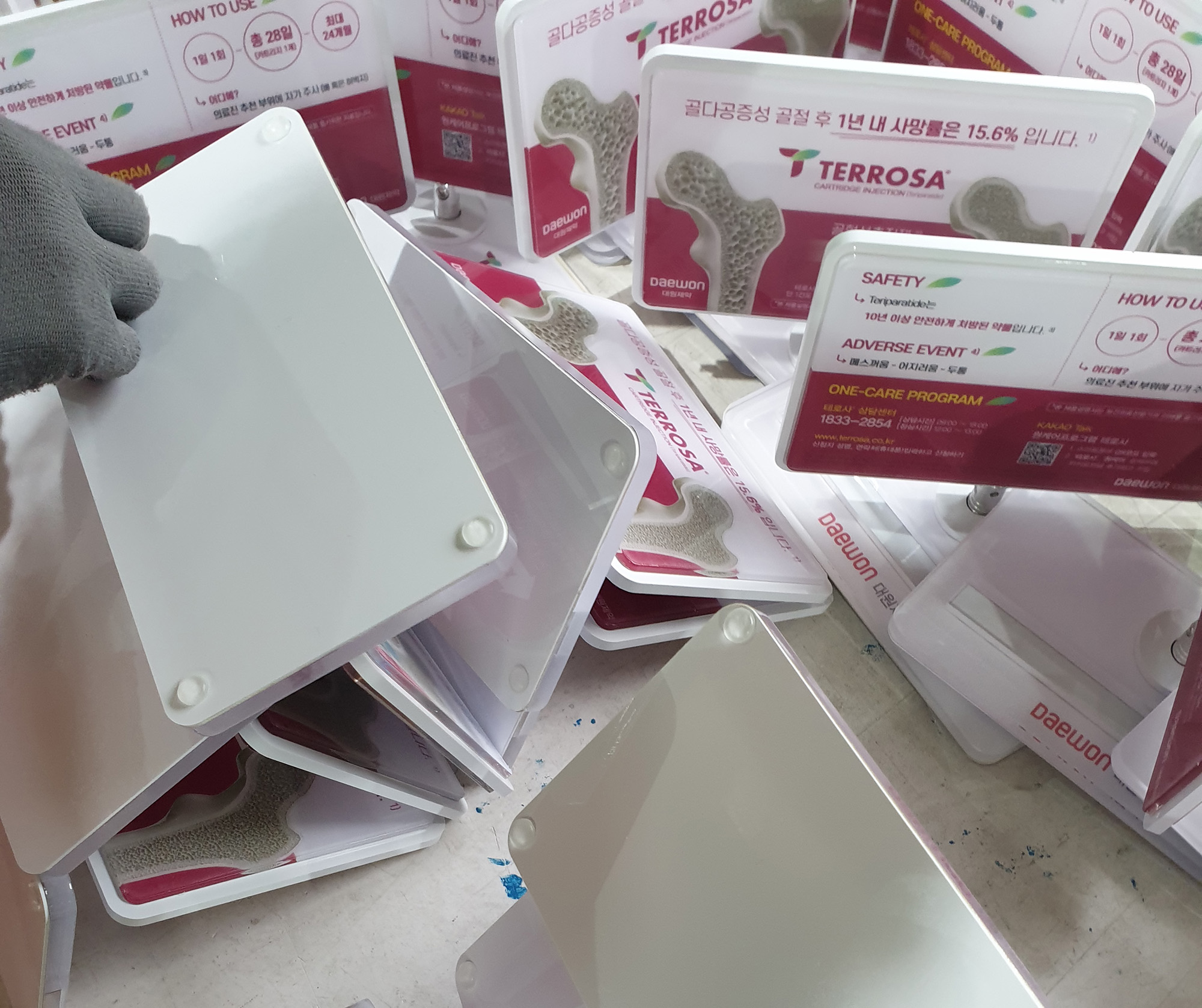

-가공이 완료된 각 부품 조립 진행.

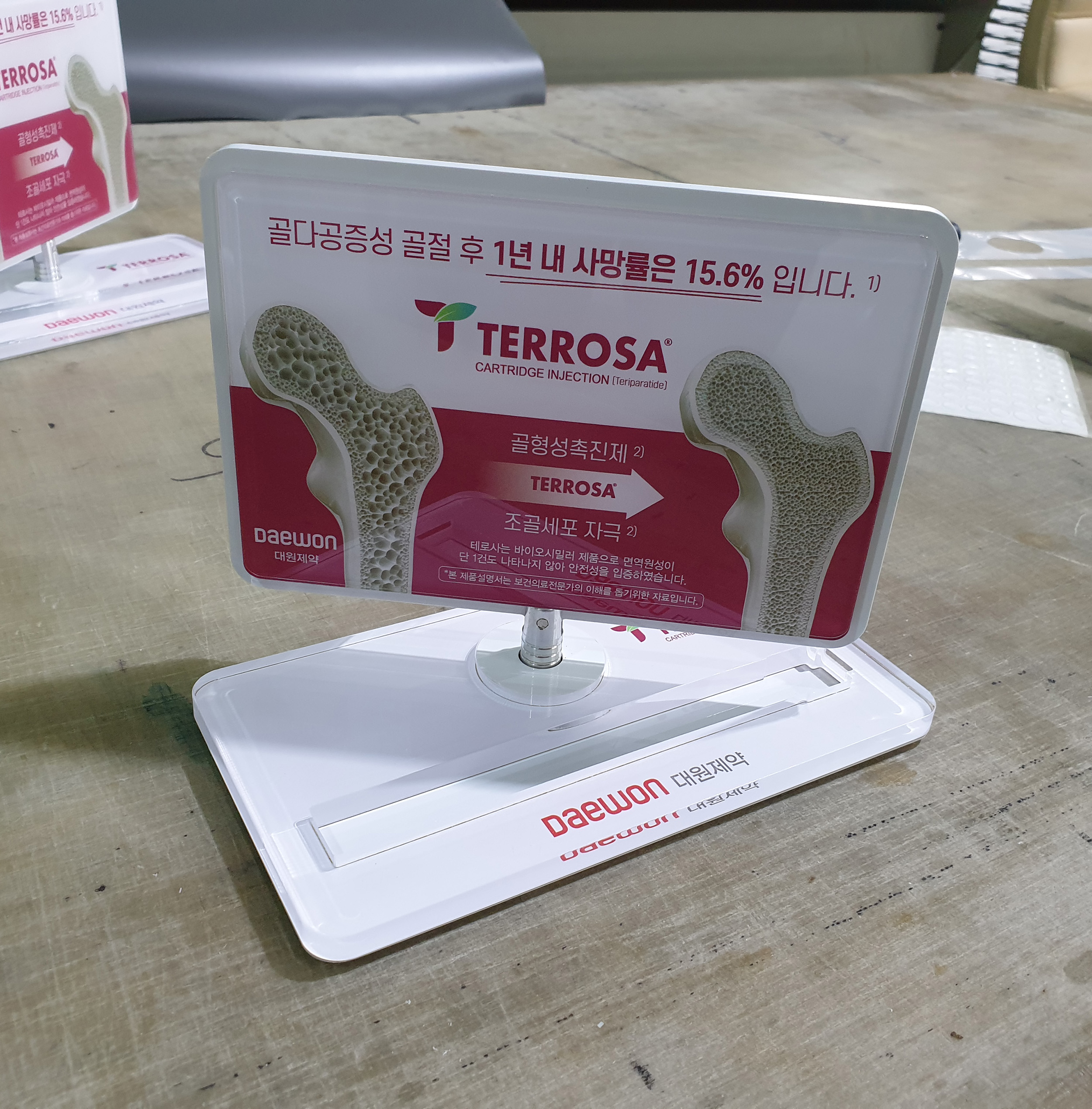

-양산 완료된 아크릴 회전 피오피 검수.

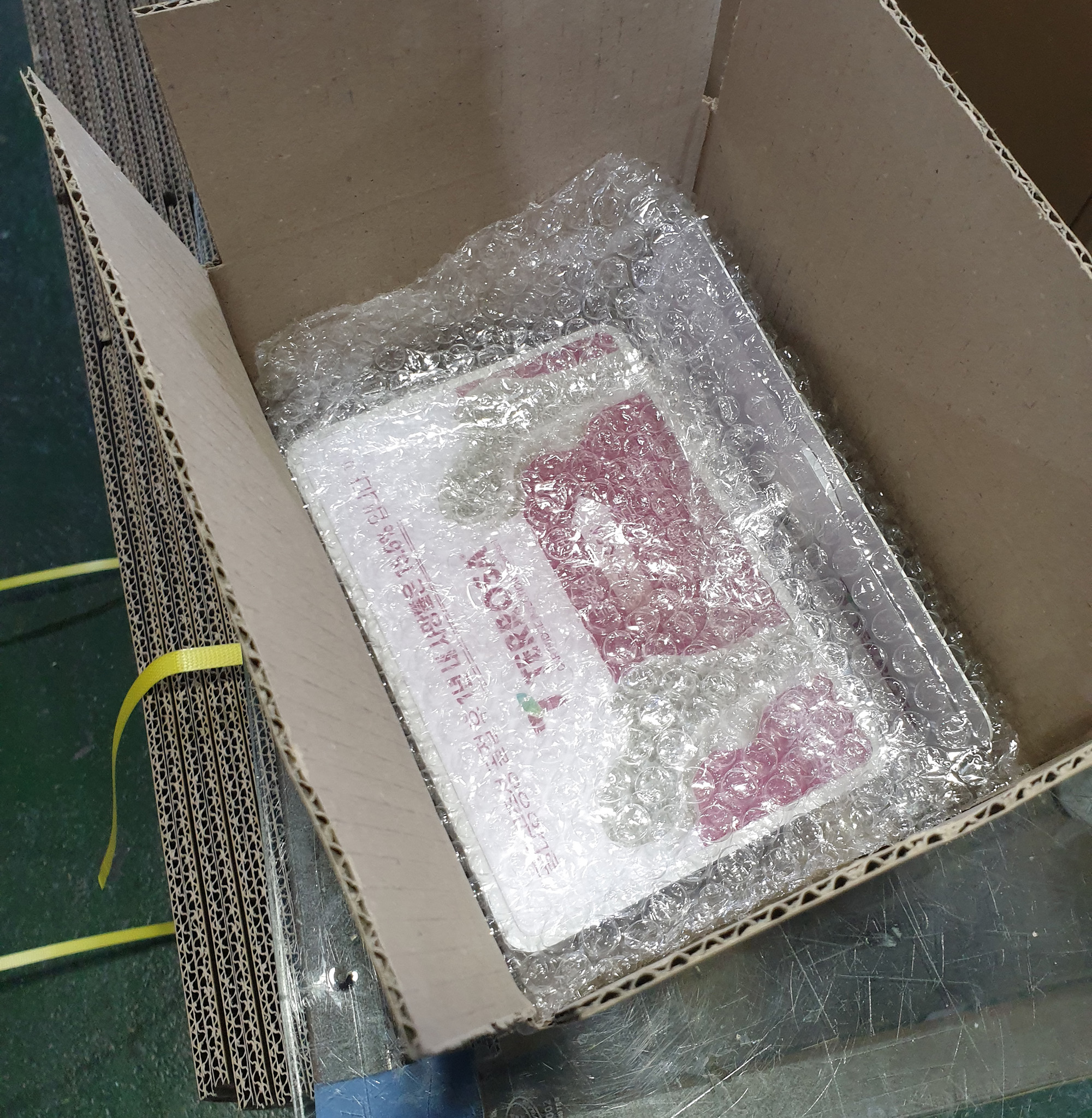

-협의된 방식의 포장과 출고.

---
