의료장비 LED조명 진열대 / 리플렛 거치 POP / 카운터용 의료기기 샘플 시연대 제작

상담내용

-한미사이언스 의료기기 디스플레이 진열대 제작 요청.

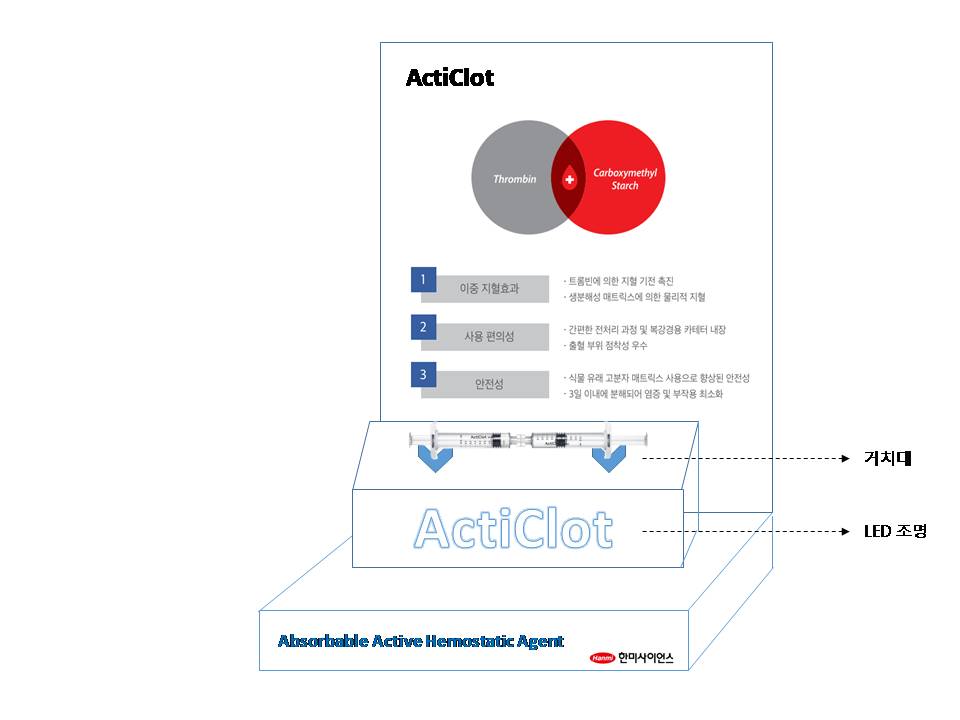

-고객사에서 제공한 디자인 초안과 유레카 진행 레퍼런스(아래 링크)를 기반으로 전체 구성 방향 및

VMD 디스플레이 구조 협의 진행.



LED조명을 적용한 포맥스 전시대 / 모니터 거치형 병원 진열대 / 가슴 마사지기 조명 디스플레이



-LED조명 적용 방식과 A4 브로슈어 거치 기능 요청에 따라 카운터용 리플릿 스탠드, A4 3단 리플릿 홀더,

브로셔 거치 POP 형태의 다양한 인쇄물 거치용 POP 제작 방식 제안 및 협의.

-각 파트별 기능성과 시인성을 고려하여 포맥스, 아크릴 등 소재 선정과 조명 구조,

리플릿 디스플레이 스탠드 구성 방식에 대해 설명 및 협의 진행.



아이디어안

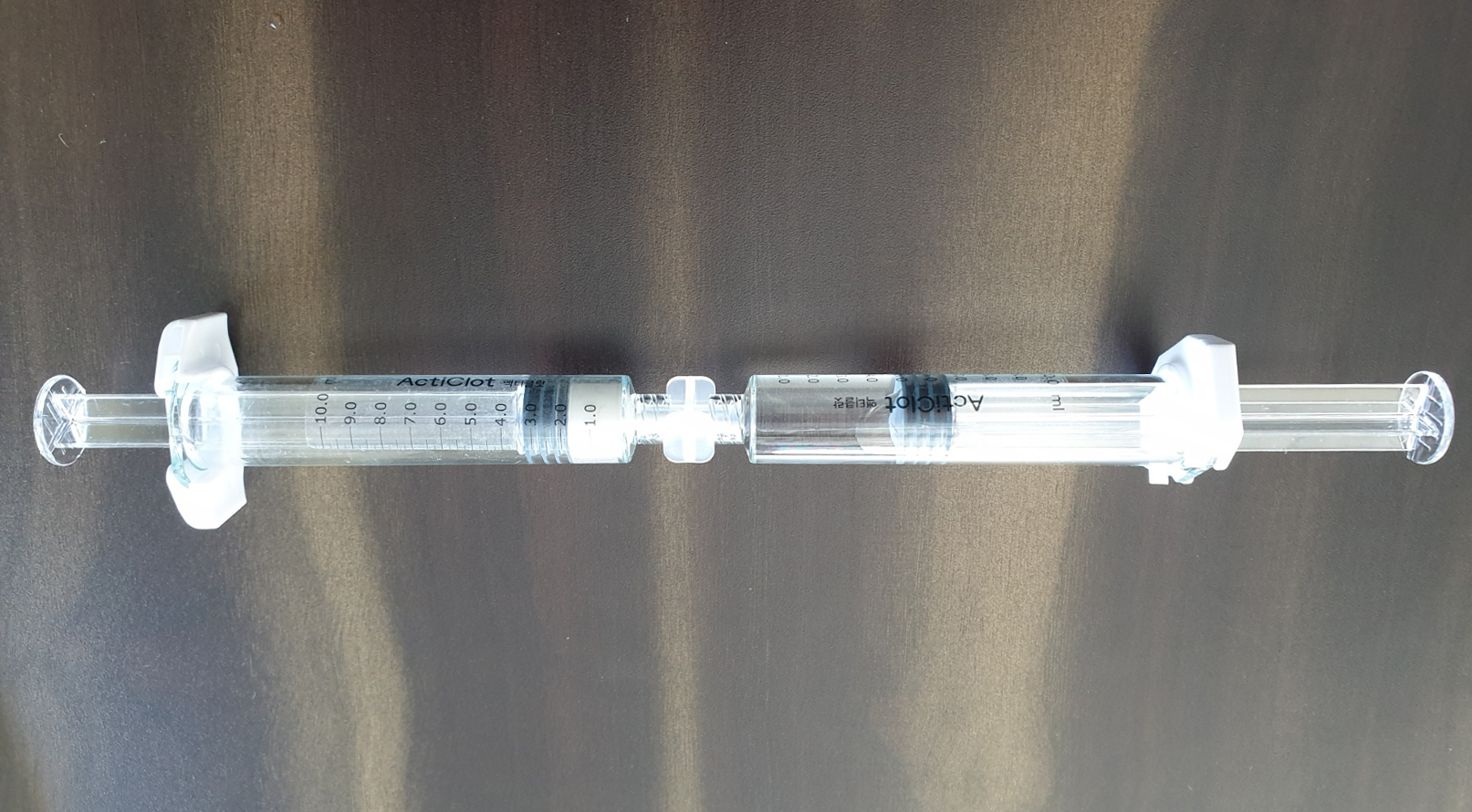

-진열 제품 샘플을 수령하여 구조 분석 및 실측 진행.



-상담 시 협의된 내용과 실측 데이터를 기반으로 맞춤형 리플릿 거치대 및 제품 리플릿 진열대 구조 설계 진행.

-포맥스 리플릿 거치대 구조를 기반으로 본체를 제작하고, 투명 아크릴 리플릿 거치대 외관에

실사출력 그래픽을 배접하여 브랜드 프로모션 거치대 형태로 외부 마감 구성.

-투명 아크릴 배면에 브랜드 로고를 조각하여 LED 조명 연출 시 빛 맺힘 효과 구현.

-전면부에는 아크릴 스카시와 지정 컬러 실사출력 그래픽을 적용하여 브랜드 아이덴티티 강조 및

홍보용 리플릿 거치대 기능 강화.

-브로슈어 샘플의 전면 디자인을 고려하여 노출 영역을 최적화하고, 전시용 리플릿 홀더 및

카운터 브로슈어 디스플레이 공간 구성.

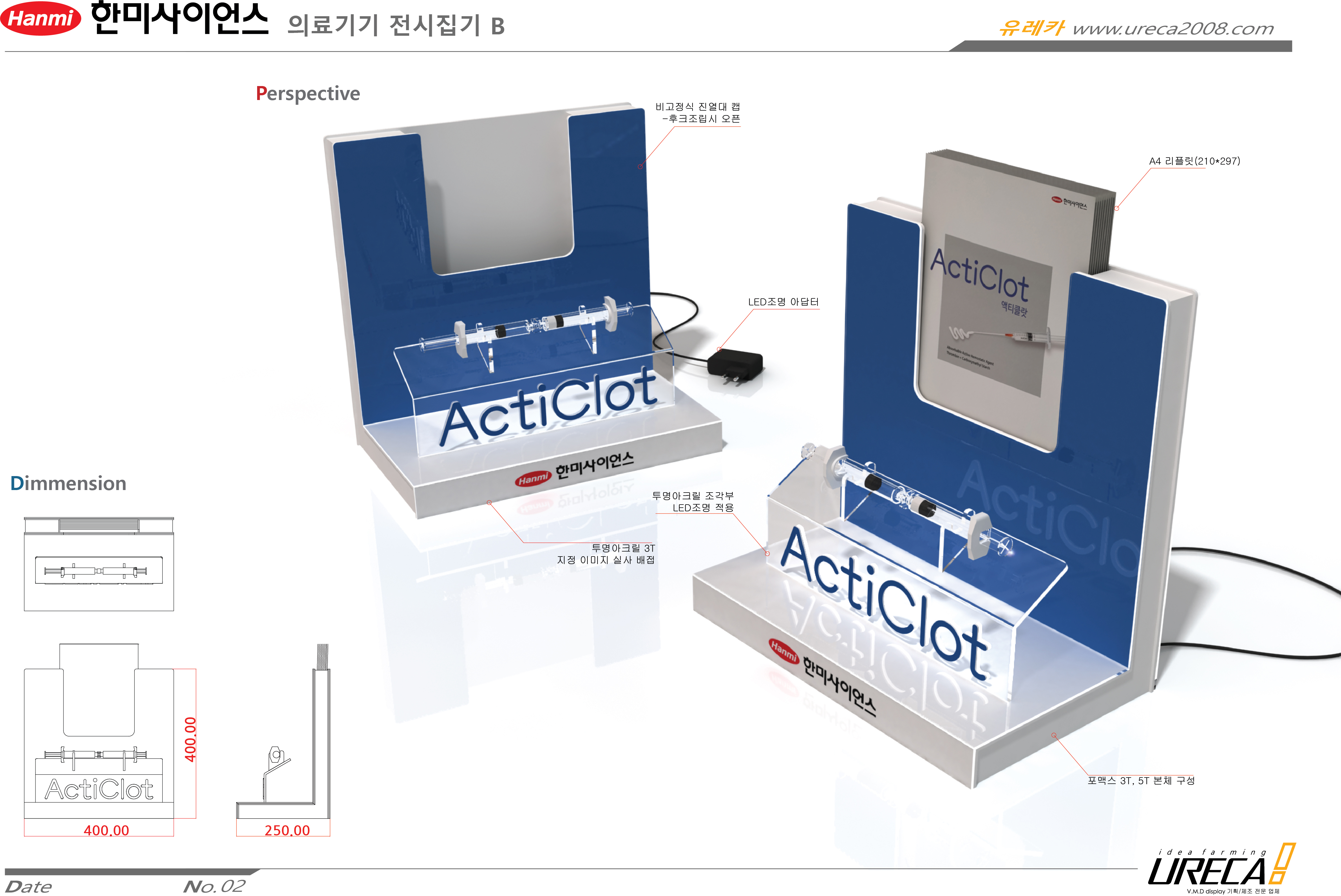

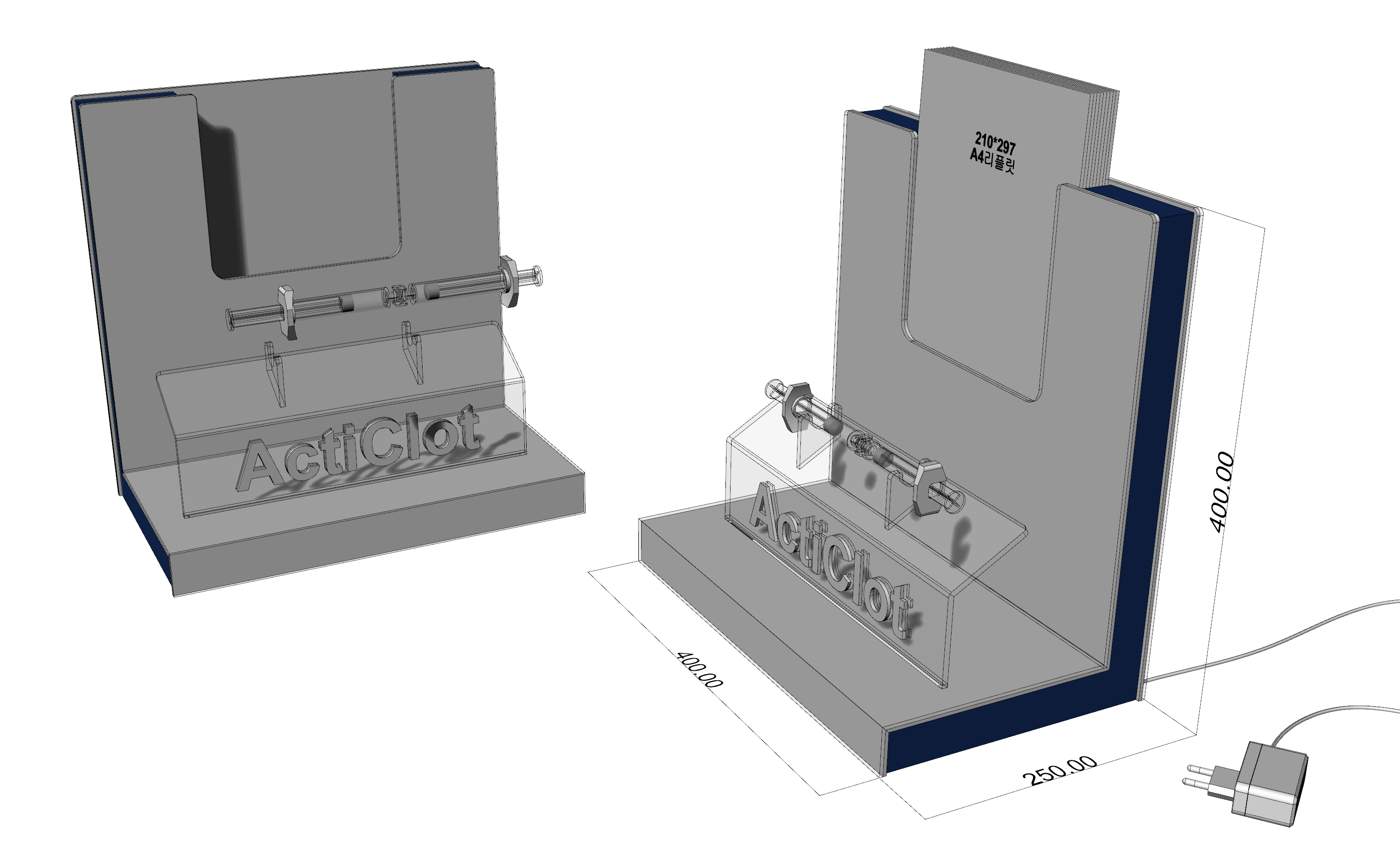

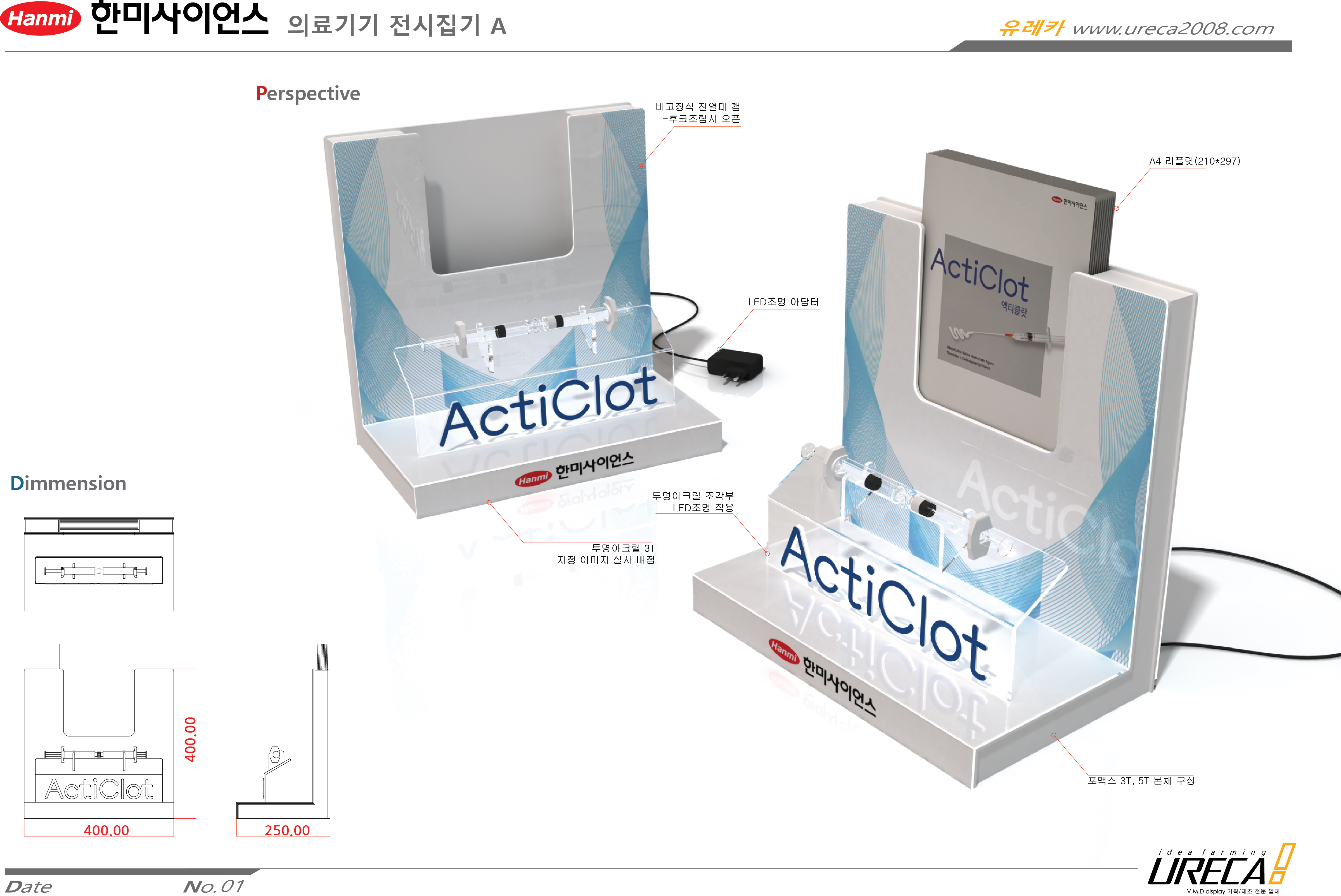

-실제 사이즈 기반 3D 모델링을 통해 진열용 리플릿 스탠드 제작 구조와 조명, 거치 방식 시뮬레이션 진행.

-브랜드 로고 조명부 및 주사기 거치부를 슬라이딩 방식으로 설계하여 향후 브랜드 변경 시

교체 가능한 모듈형 구조로 제작.(공통 그래픽 구조일 경우 다양한 브랜드에 적용 가능한 방식)



그래픽 작업

-제안된 아이디어 시안 검토 및 최종 방향 컨펌 진행.

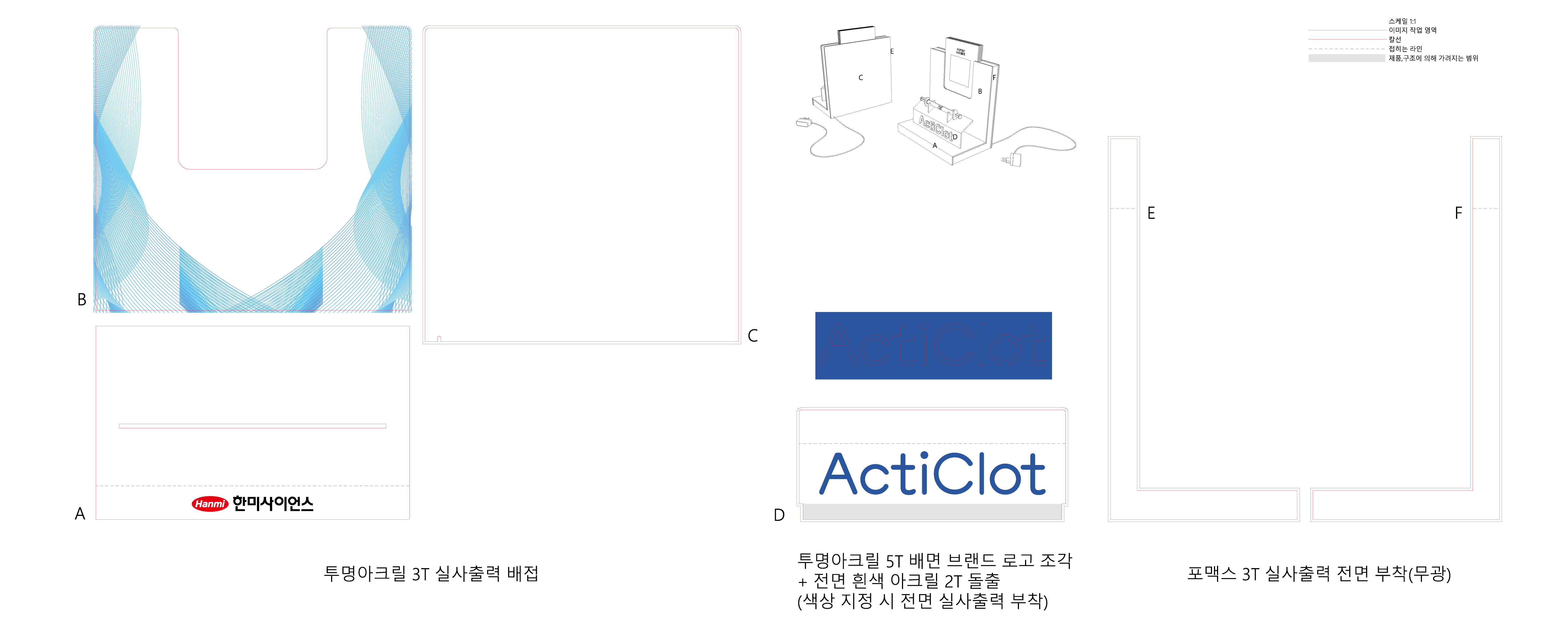

-진열대 설계 데이터를 기반으로 그래픽 작업용 도면을 고객사에 제공하여 브랜드 그래픽 개발 진행.

-2가지 타입(Type-A / Type-B)으로 실사출력 리플릿 스탠드 그래픽 시안 제작 요청.





이미지 시안

-2종 그래픽이 적용된 시안 이미지를 비교 검토 후 1종 선택하여 최종 제작 방향 확정.

-확정된 구조에 맞춰 그래픽, 소재 질감, LED 조명 효과, 제품 및 브로슈어 거치 상태를 반영한

사전 시뮬레이션 진행.

주사기 조명 전시집기 제작 및 견적 문의

070-8817-9999 / 010-8631-8230

ureca2008@naver.com



제작 진행

-그래픽 시안 Type-A로 최종 디자인 확정.

-확정된 데이터를 기준으로 제작 공정 및 순서에 맞춰 양산 진행.

-포맥스 / 아크릴 / 실사출력 / LED바, SMPS 등 조명 전기 부자재 / 인서트너트, 볼트 체결 / 개별 래핑 포장.

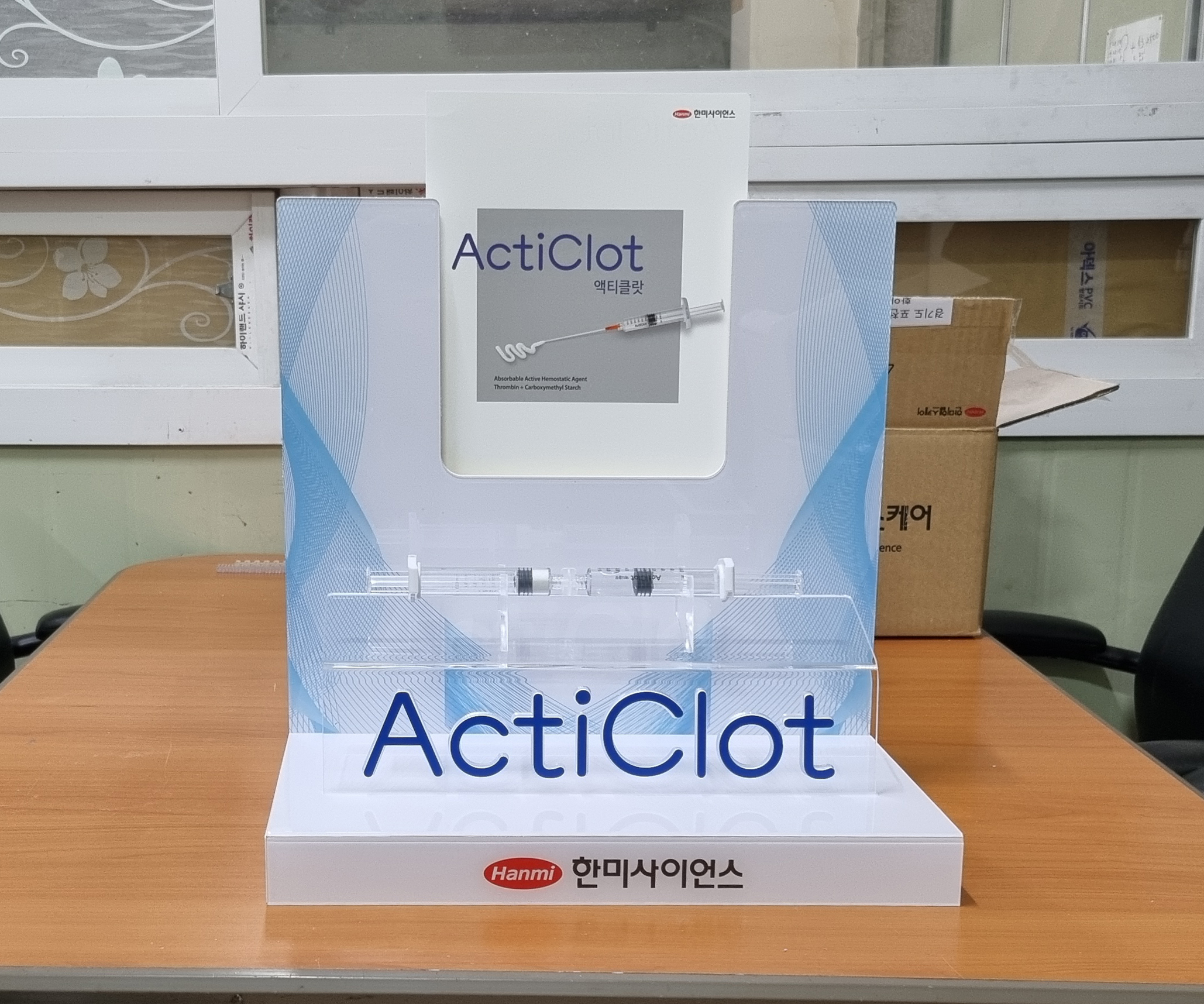

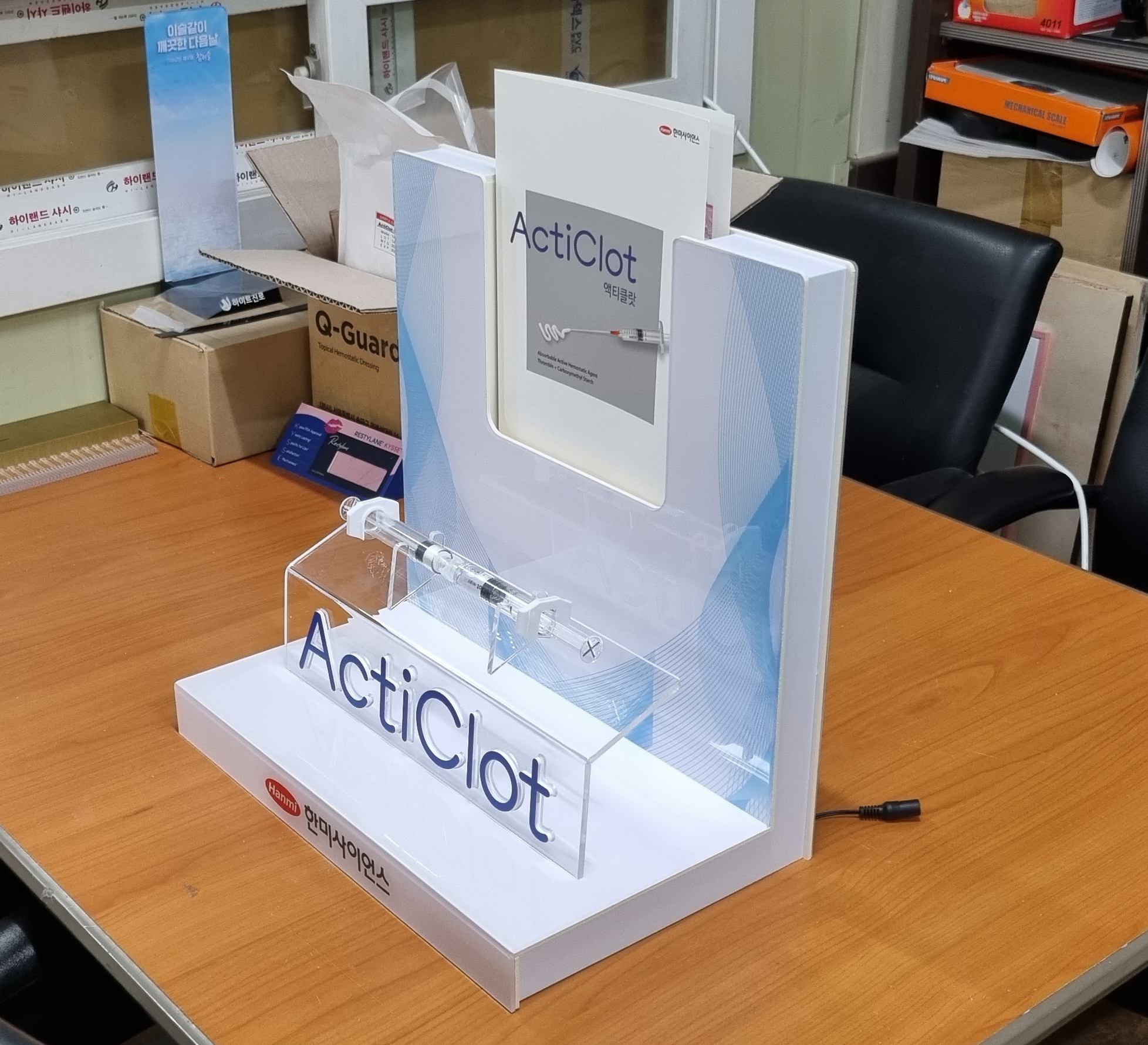

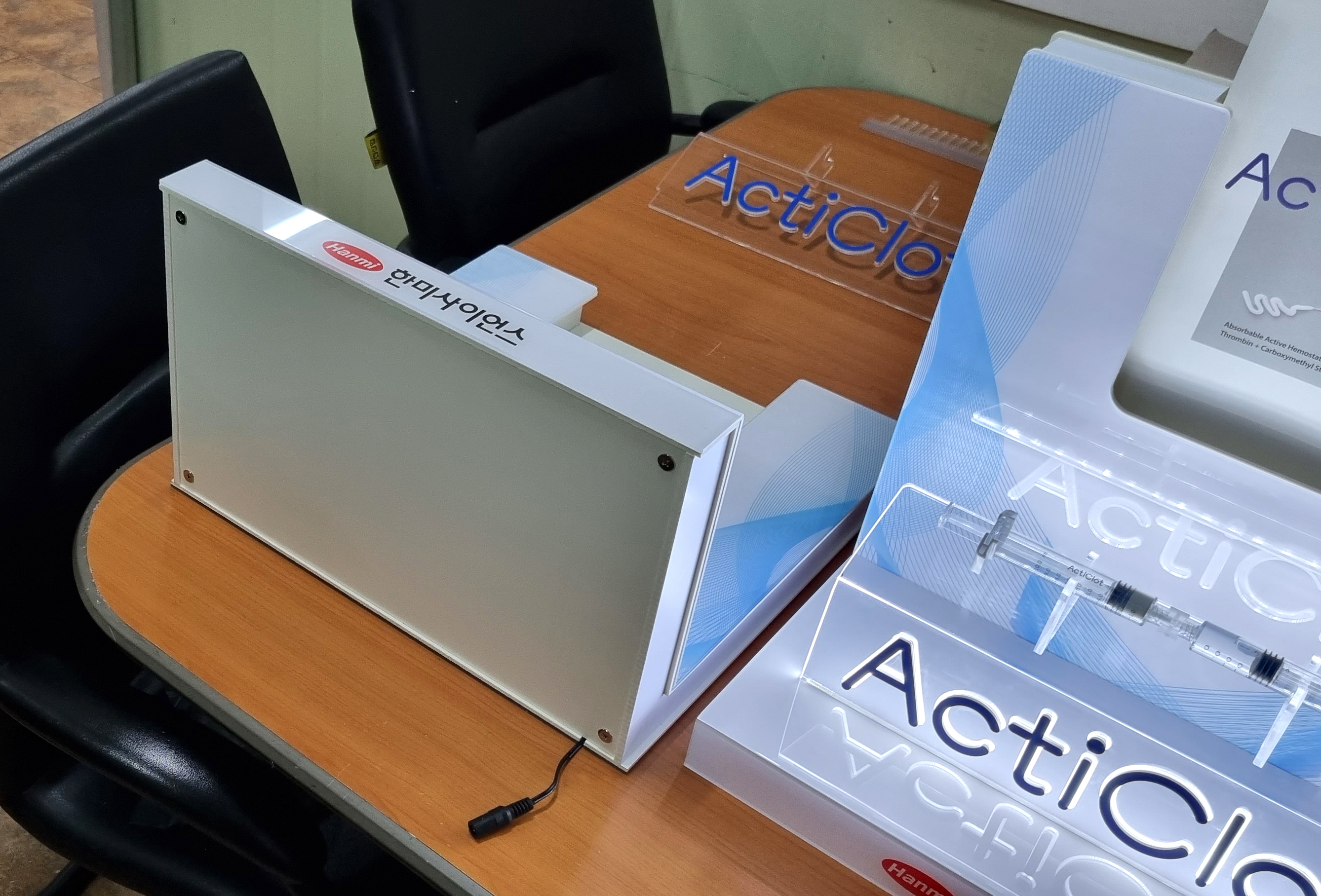

-완성된 한미사이언스 액티클랏 의료기기 디스플레이 진열대 제작 완료.

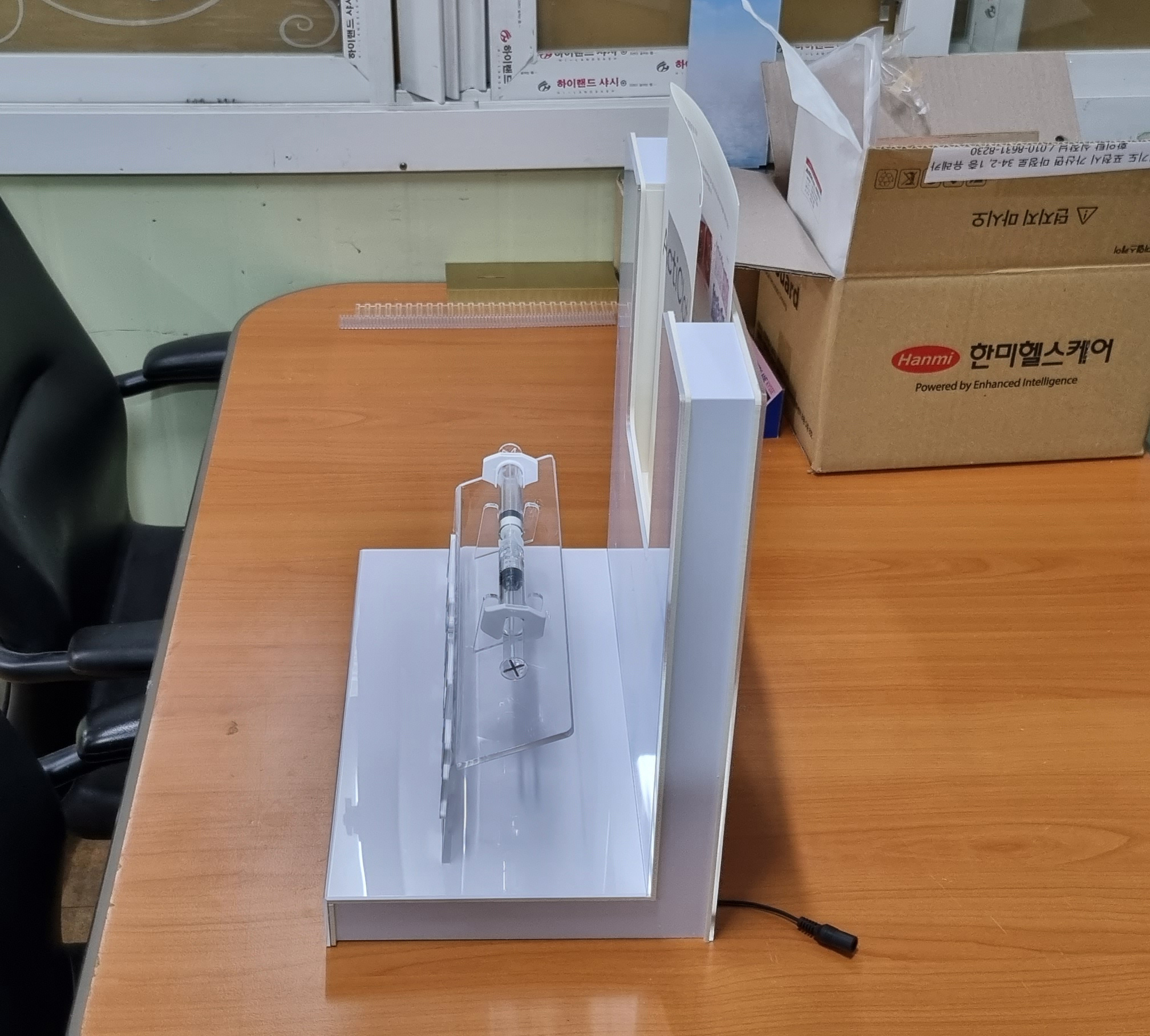

-주사기 샘플 및 브로슈어를 실제로 거치하여 안정성 테스트 및 사용성 검증 진행.



-빛 샘 방지를 위한 하부 캡 구조 설계 및 조명 확산 구조 적용.

-조립식 구조로 설계된 조명부 및 제품 거치부로 유지보수와 교체 용이성 확보.

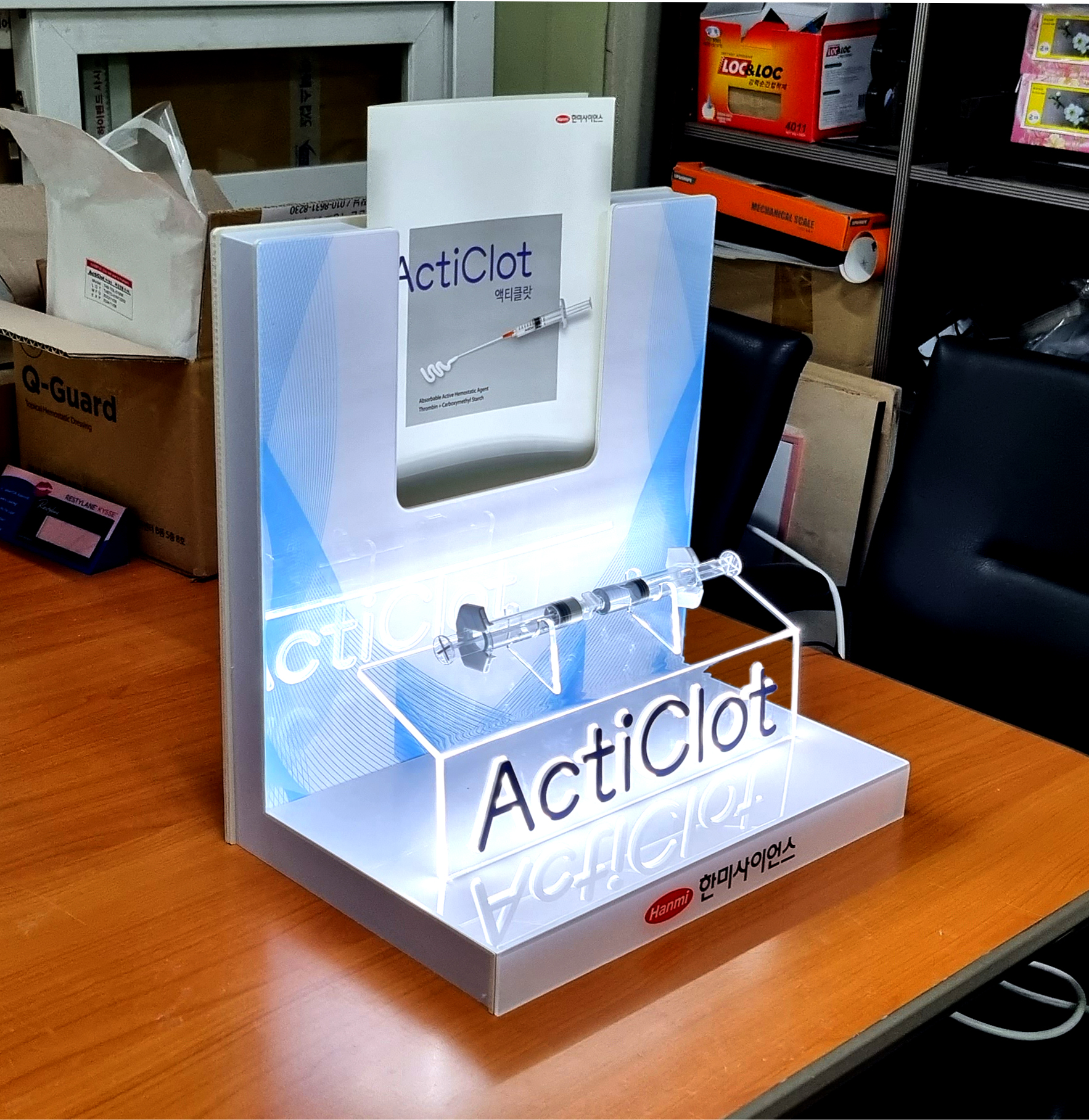

-LED 조명 점등 테스트를 통해 조도, 확산 효과, 배선 이상 여부 최종 검수 완료.
