병원 배치용 철재 진열대 / 의료기기 거치용 테이블 / 치과 밀링머신 거치대 제작

상담 내용

-치과 밀링머신 거치용 철재 테이블 제작 요청.

-거치 제품의 사양(사이즈, 하단 거치부, 형태, 무게 등)을 확인하여 거치 테이블 사양 협의.

-진동이 발생하는 고중량 치과 의료기기의 안정적인 거치를 위해 구조 및 소음 감소 방식 협의.

-거치 제품의 전면 형태를 연장하여 모서리 라운 처리 요청과 라운드 값 확인.

-한 덩어리로 보이는 철재 테이블과 브랜드 로고 구성 요청.



아이디어안

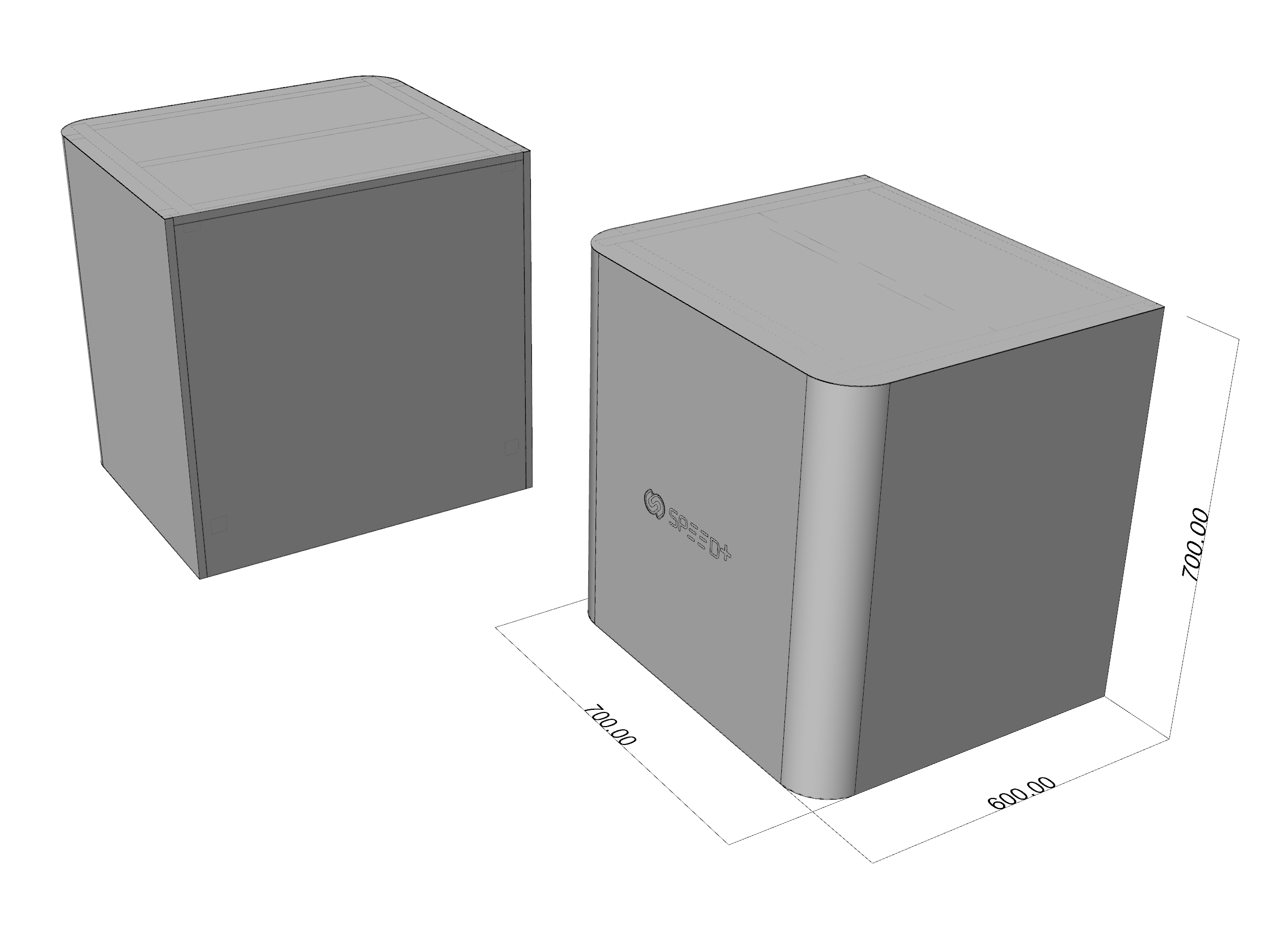

-확인된 거치 제품 사양과 요청 사항을 반영하여 구체 구조 아이디어 전개.

-거치대 내부 철재 파이프 프레임 구성과 라운드를 포함한 외부 커버로 구성.

-노출 부위에 구조 구성에 필요한 연결 라인을 최소화.

(필요 시 거치대 후면으로 배치)

-제공된 브랜드 로고의 위치와 구성 방식 제안.

-진동으로 인한 소음 방지를 위해 샘플 제작 시 우레탄폼 도포 후 테스트 예정.



그래픽 작업

-제공된 브랜드 로고 구성 방식(투명아크릴 배접, 스카시 부착)과 사이즈, 위치 설정.



이미지 시안

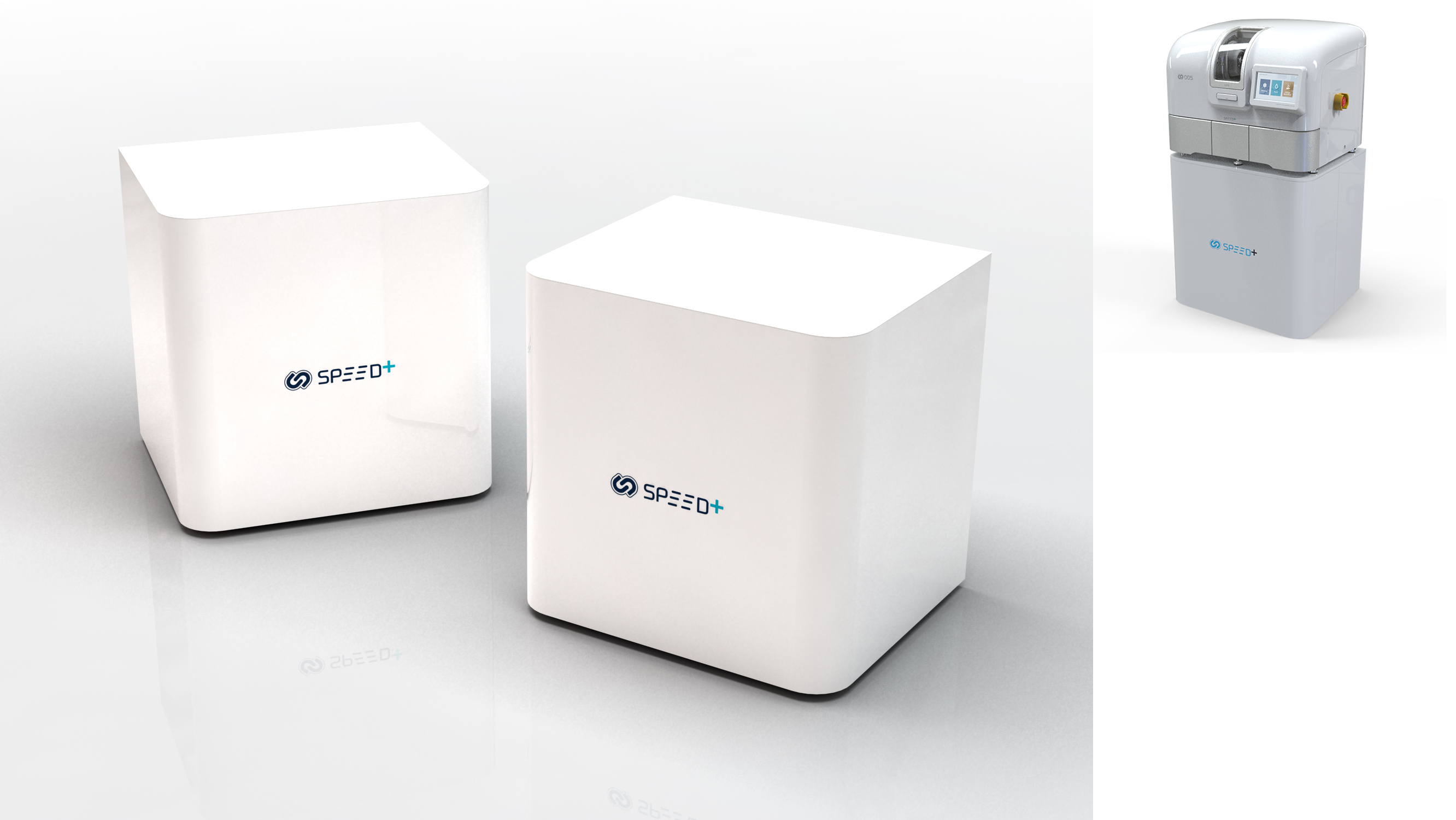

-협의된 내용을 기준으로 구성된 철재 테이블 구조에 도장의 색상, 재질 등을 적용하여 이미지 구체화.

-제품 거치 상태 시뮬레이션.





샘플 제작

-추가 협의된 사양을 적용하여 샘플 제작 진행.

(설치 후 이동이 필요한 상황을 고려하여 테이블 하부 캐스터 추가 구성)

-판금, 파이프 / 분체도장 / 아크릴 / 실사출력 / 캐스터(회전형) / 개별 래핑, 부분 박스 포장.

-파이프 프레임과 외부 판금 용접 / 캐스터 조립 및 안정성 테스트.



-지정 색상 분체도장.(흰색 반광)



-라운드 파트를 포함하여 용접 및 도장 마감 체크.

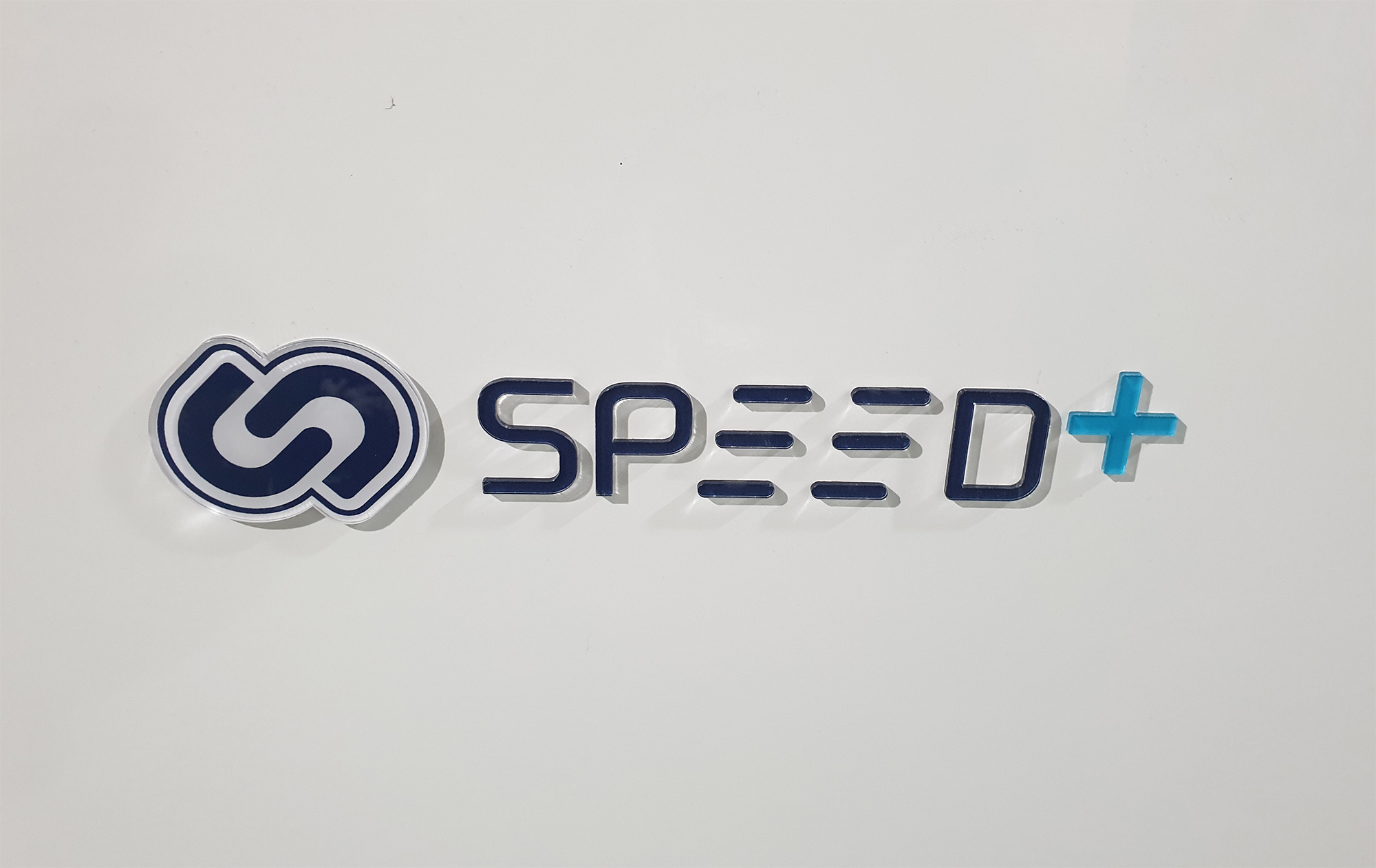

-투명아크릴 배접 실사출력 스카시 로고 부착.

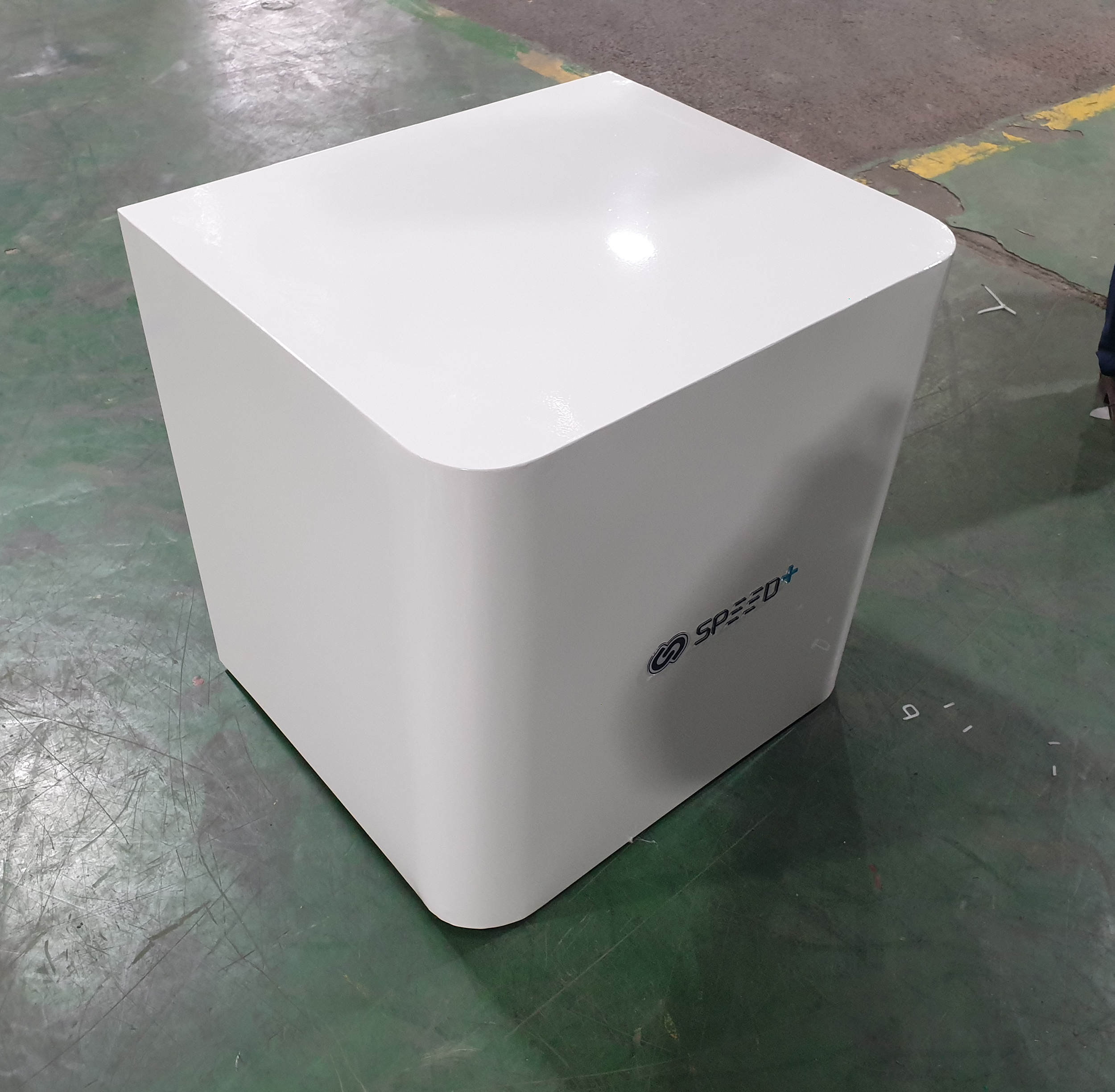

-제작 완료된 치과밀링머신 철재 거치 테이블 샘플.

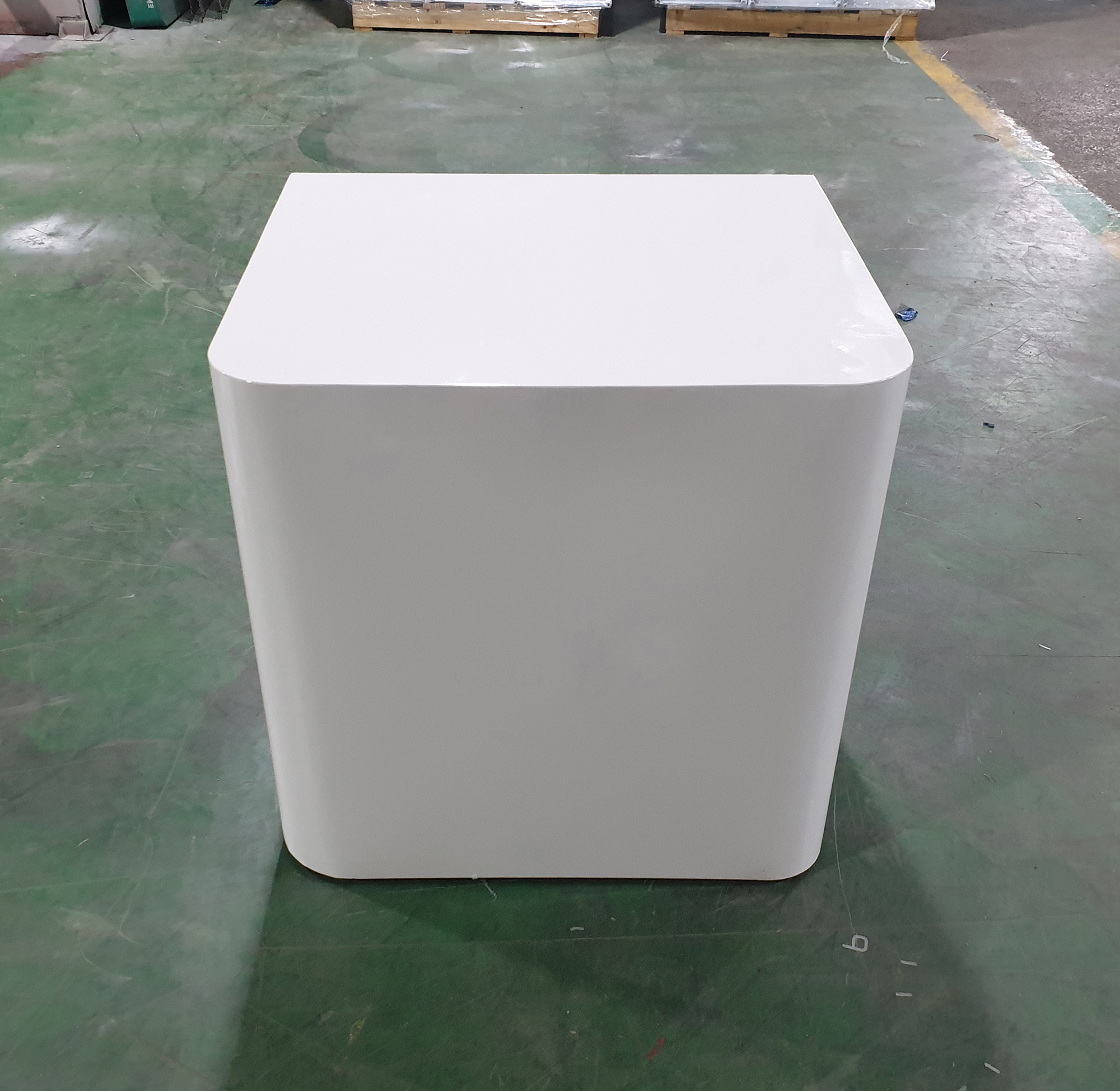

-거치대 전면부를 피해 후면 배치된 판금 구조 연결 라인.



양산 진행

-의료기기 거치집기 샘플 검토 후 일부 수정을 적용하여 지정 수량 양산 진행.

-브랜드 로고 구성 방식 변경.

(소비자 동선 상에 돌출된 브랜드 로고 스카시 대신 시트지 커팅 부착으로 변경)

-확정된 데이터에 따라 공정 진행.

-철재 구조의 구성과 도장 완료.



-거치 상품 구동 시 발생하는 진동에 의한 소음 방지를 위해 접촉부 내부에 우레탄 폼 도포.



-우레탄 폼 도포 전, 후 소음 비교 테스트.



-진열대 하부 캐스터 조립.



-변경된 로고 구성 방식을 적용.(시트지 커팅 부착)



-양산된 치과 의료기기 거치 테이블.

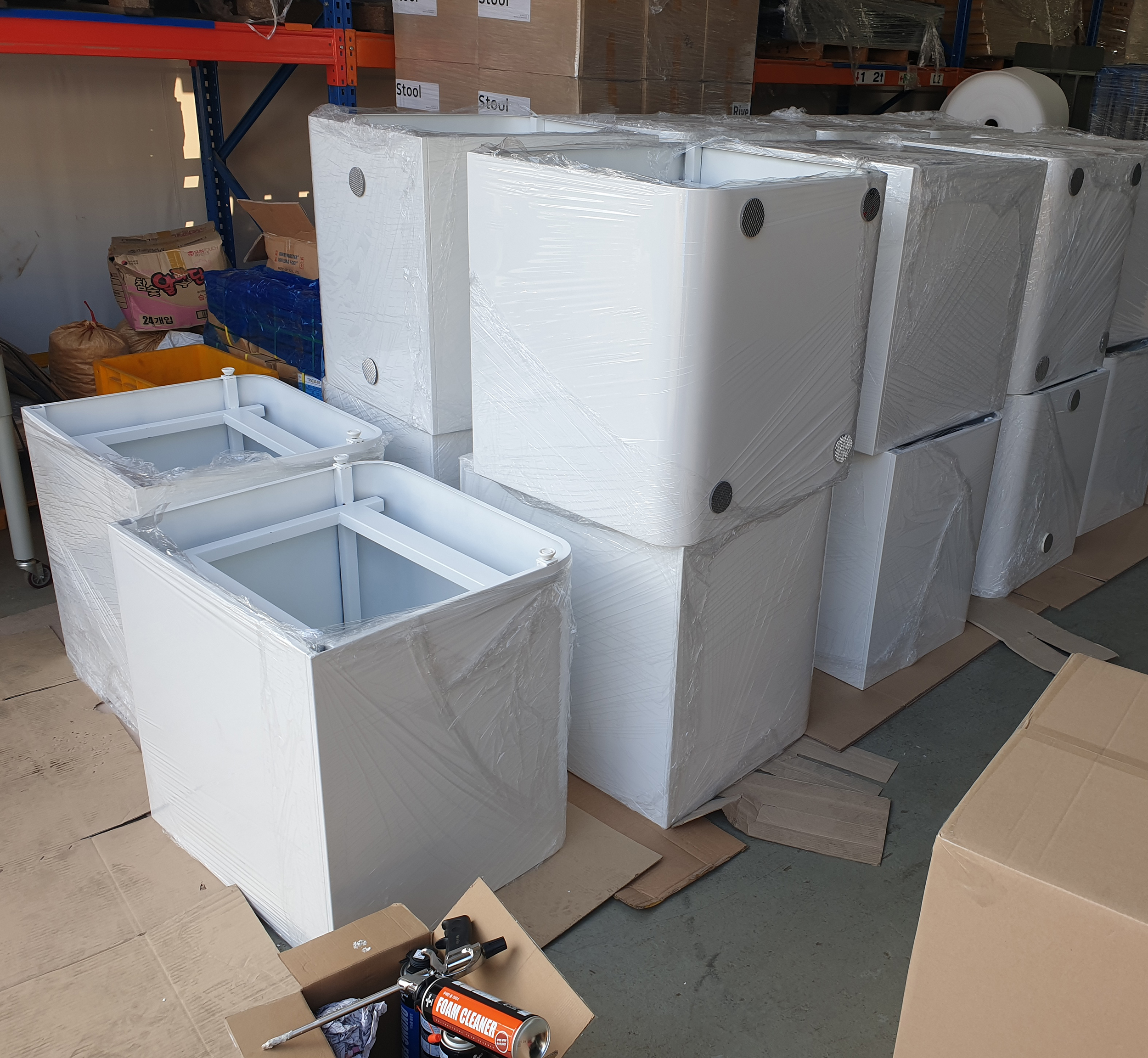

-사전 협의된 방식의 포장 진행.

(개별 래핑, 캐스터가 설치된 고중량 집기의 원활한 이동과 적재를 고려하여 5면 박스 활용)
