상담 내용
-캠코더, 액션캠의 손떨림 보정 모드 시연을 위한 전시집기 제작 요청.
-캠코더와 액션캠의 사이즈와 무게, 무게 중심 등이 다른 점을 고려하여
2종의 진열대 제작으로 초기 방향 설정.
-손떨림 보정 효과 비교 확인용 가능한 모니터 2개 설치 필요.(손떨림 보정 모드 ON / OFF)
-진열대 제작 소재와 기타 구성 관련 구체 협의 진행.
아이디어안
-상담 중 협의된 내용을 검토하며 진동판의 구체적인 하드웨어 및 구성 방식 검토.
-초기 캠코더, 액션캠 각각의 진열대 구성으로 설정했던 방향을 공통된 1종의 진열대 구성으로 진행 방향 변경.
(진동판 구조와 캠코더, 액션캠 각각의 고정 방식과 활용 하드웨터 검토 중 공용으로 활용 가능한 방식 도출, 제안)
-협의된 모니터 사양과 진동판 구조를 기준으로 진열대 기본 사양 설정.
-이외 여분의 공간을 이미지 교체형 그래픽 보드로 구성.

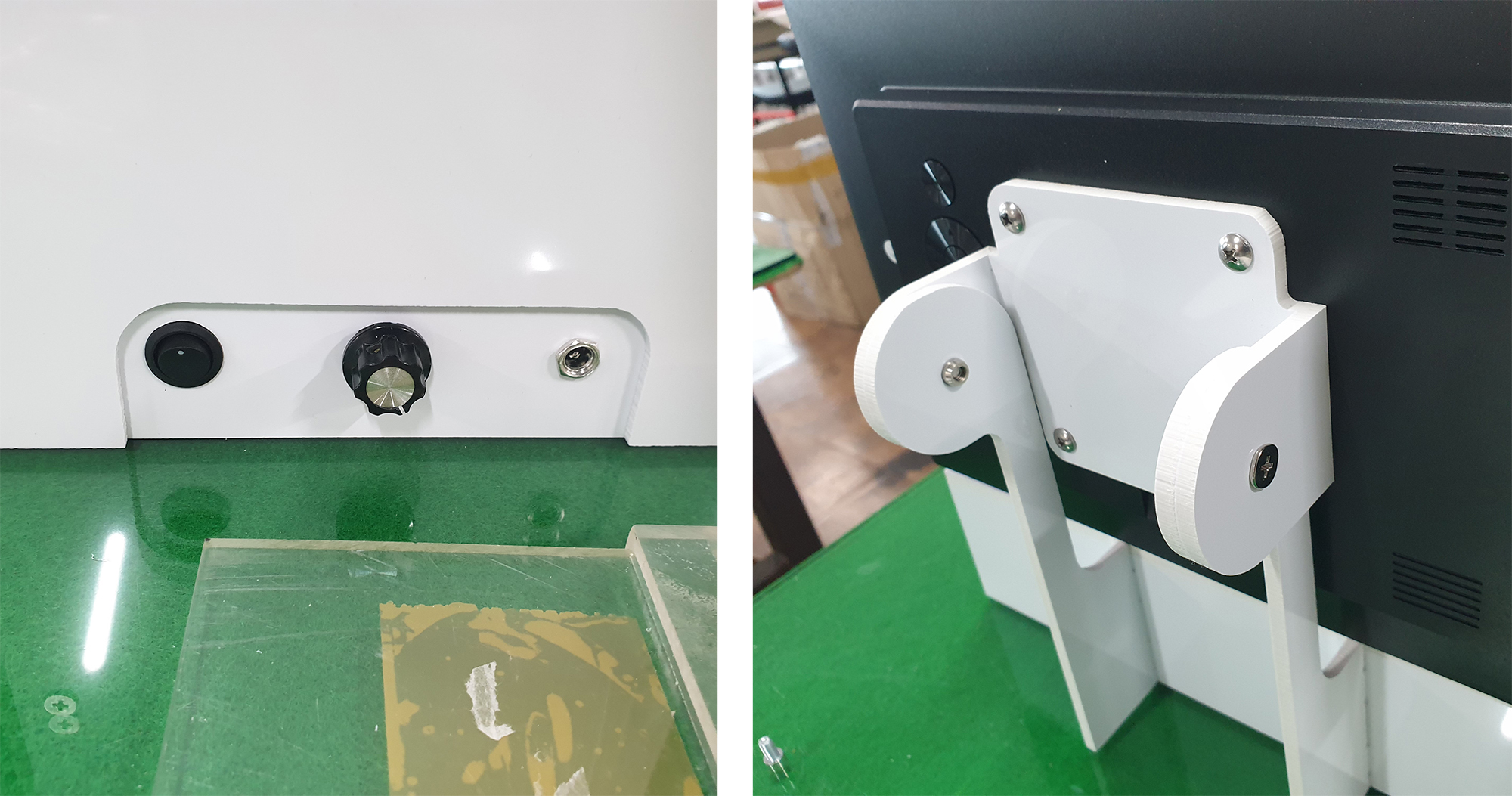

-진열대의 핵심인 진동판 구성과 진동 강도 조절 장치 구성.(진동 모터와 가변 저항 활용)
-사이즈와 무게 차이가 있는 2종의 시연 상품을 안정적으로 진동 시키기 위한 구체적인 구조와 방식 설정.
그래픽 작업
-진열대 구성 소재와 방식에 따라 각 파트별 그래픽 설정.
-고객사에 제공된 작업용 칼선을 기준으로 지정된 텍스트와 로고, 상품 설명 구성.
이미지 시안
-진열대의 구체적인 구조와 활용 하드웨어, 그래픽 사양 등을 적용하여 시뮬레이션.
-확정된 부자재와 조립, 구동 등 검토.
샘플 제작
-사전 협의, 설정된 진열대 사양과 이미지 시안을 검토하여 샘플 제작 진행.
-ABS, 아크릴 / 실사출력 / 진동모터, 가변저항 등 진동판 부품, 전기 부자재 / 모니터(사급)
인서트 너트, 볼트, 다보 등 / 개별 래핑, 개별 박스 포장.
-제작 완료된 소니 캠코더, 액션캠 겸용 손떨림 방지 모드 시연 디스플레이 샘플.
-각 파트별 구조와 마감 검수와 시연 상품 거치 테스트.

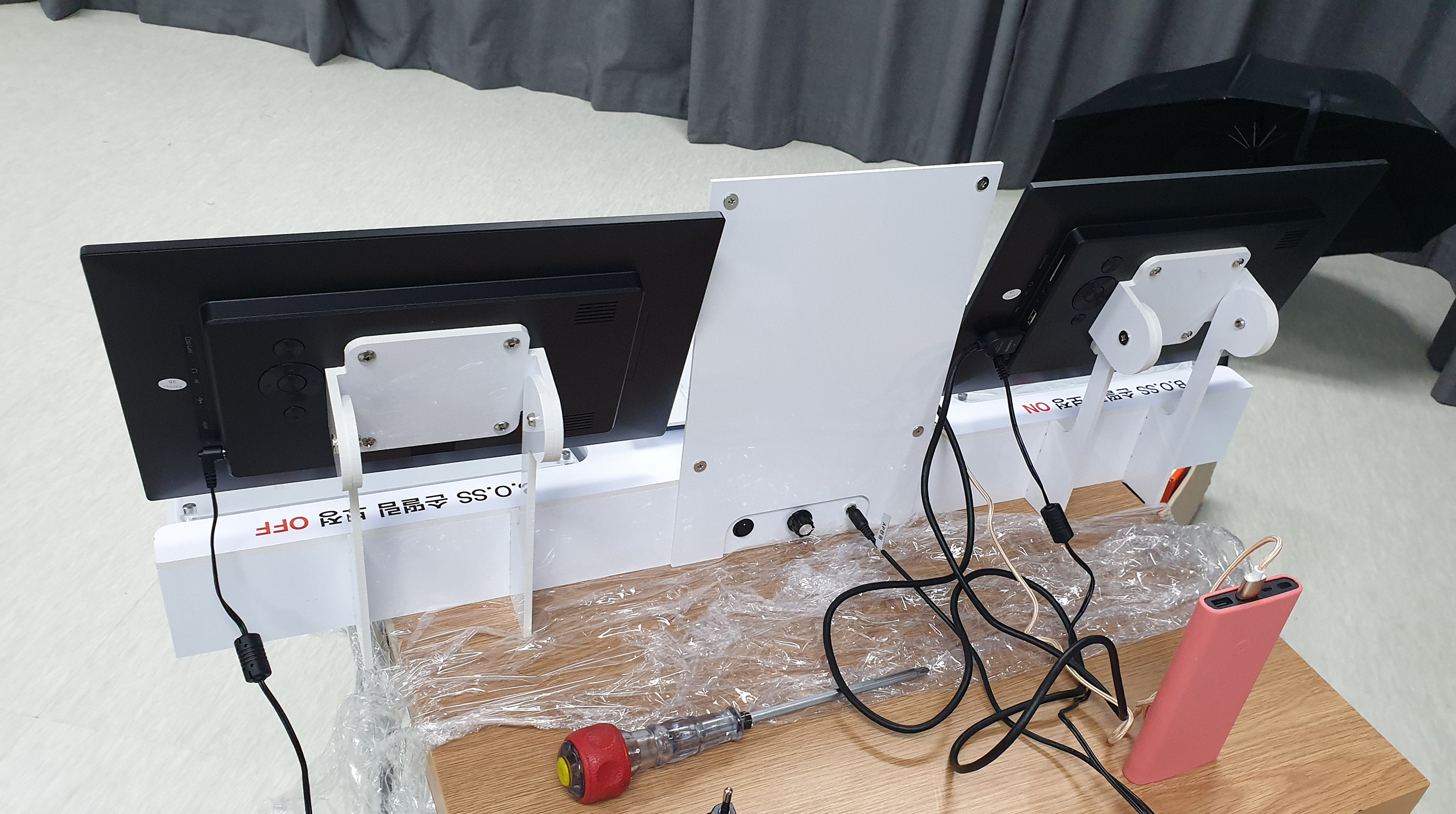

-진동 모드 시연 테스트를 위한 준비.
-진동 조절과 무게 중심, 진동 안정성 테스트 진행.
-동일한 상품 거치 브라켓을 활용한 캠코더 거치 상태 체크 및 진동판 테스트.
양산 진행
-샘플 마감 검수와 시연대의 핵심인 진동판 구동 테스트를 거쳐 지정된 수량 양산 확정.

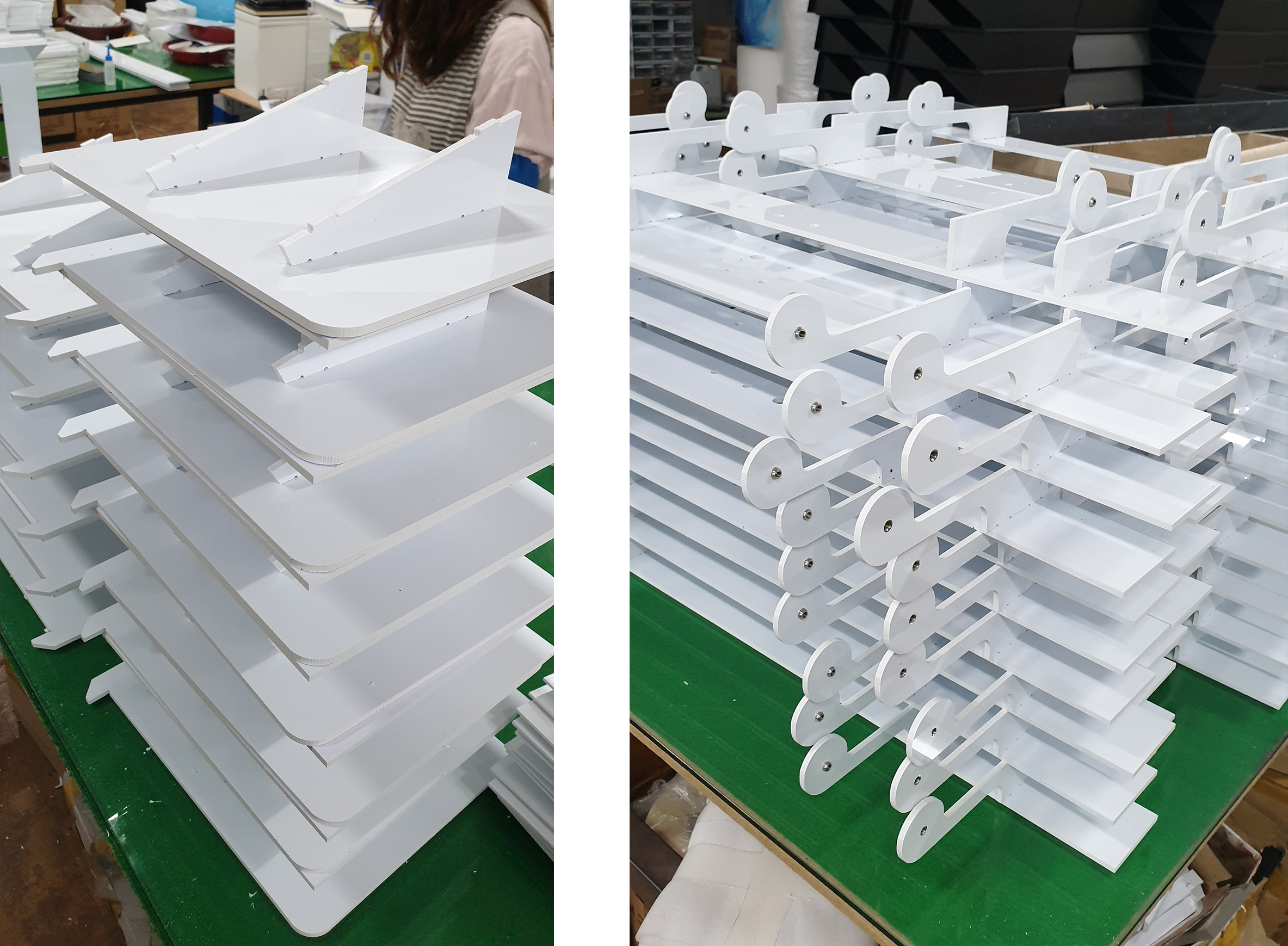

-그래픽 사양을 기준으로 실사출력, ABS 합지, 재단.(조립 부품의 1차 가공)

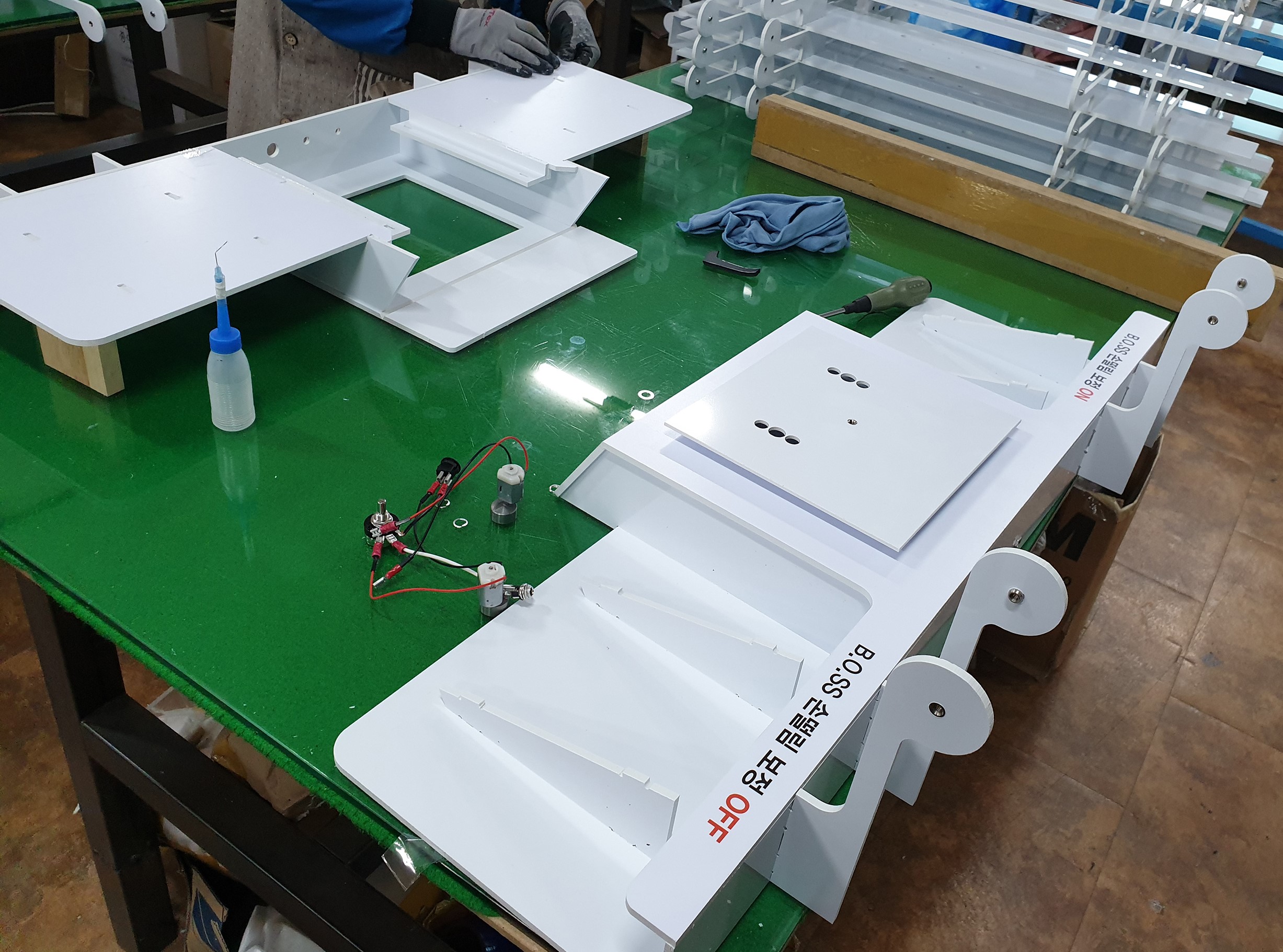

-1차 가공된 각 부품의 부분 조립 및 조립 부자재 조립.
-1,2차 가공된 각 파트 조립 진행.
-구성 완료된 카메라 손떨림 방지 모드 시연집기 기본 하우징.
-진동모터, 가변저항, 진동 스프링, 전원 배선 등 진열판 구성 및 배선.
-양산된 소니 액션캠, 캠코더 손떨림 방지 모드 시연 집기.
-진동판 및 모니터 등 전기 배선 체크 및 구동 최종 테스트.

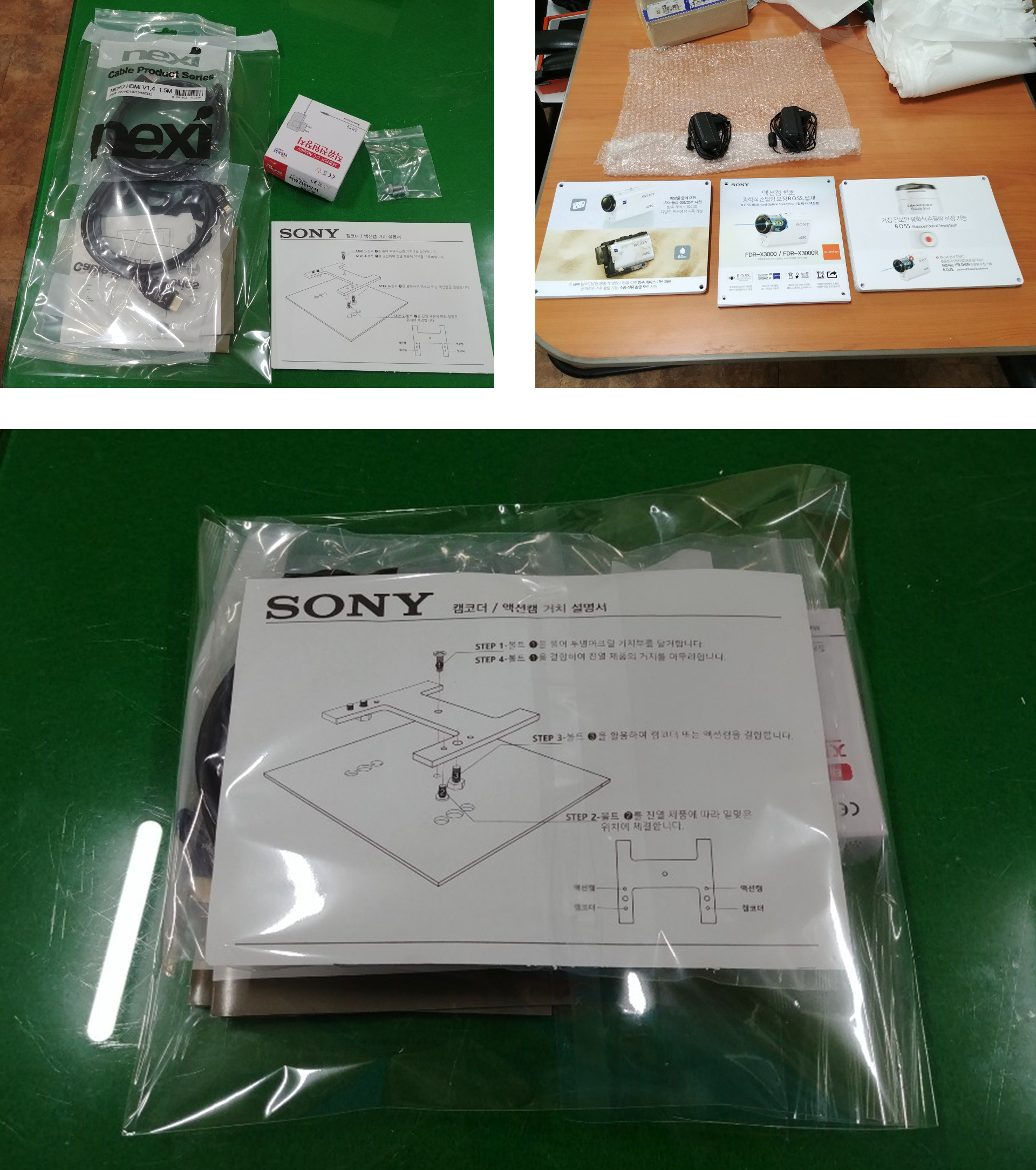

-동봉될 그래픽 삽지와 각종 연결잭, 사용 설명서 등 구성품 확인.
-지정된 방식의 포장 진행.(개별 래핑, 개별 박스 포장.)
