병원 인포데스크 시연대 / 의료기기 샘플 진열대 / LED조명 주사기 전시집기 제작

상담내용

-한미사이언스 의료기기 전시집기 제작 요청.

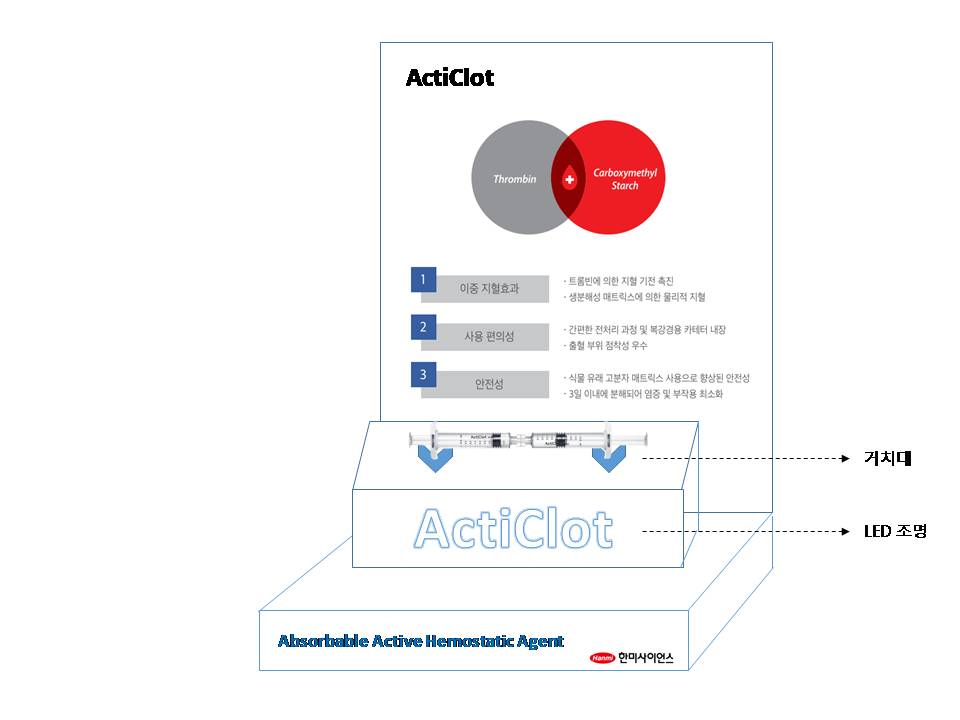

-고객사에서 제공한 디자인 초안(아래 그림)과 유레카 진행 예시(아래 링크)를 기준으로 구성 방향 협의 진행.





LED조명을 적용한 포맥스 전시대 / 모니터 거치형 병원 진열대 / 가슴 마사지기 조명 디스플레이



-LED조명의 활용과 A4 브로슈어 거치 요청.

(조명 적용 방식과 브로슈어 거치 방식 등 제안 및 협의)

-각 파트별 특성 등을 고려하여 활용 소재와 예상되는 구성 방식 설명과 협의.



아이디어안

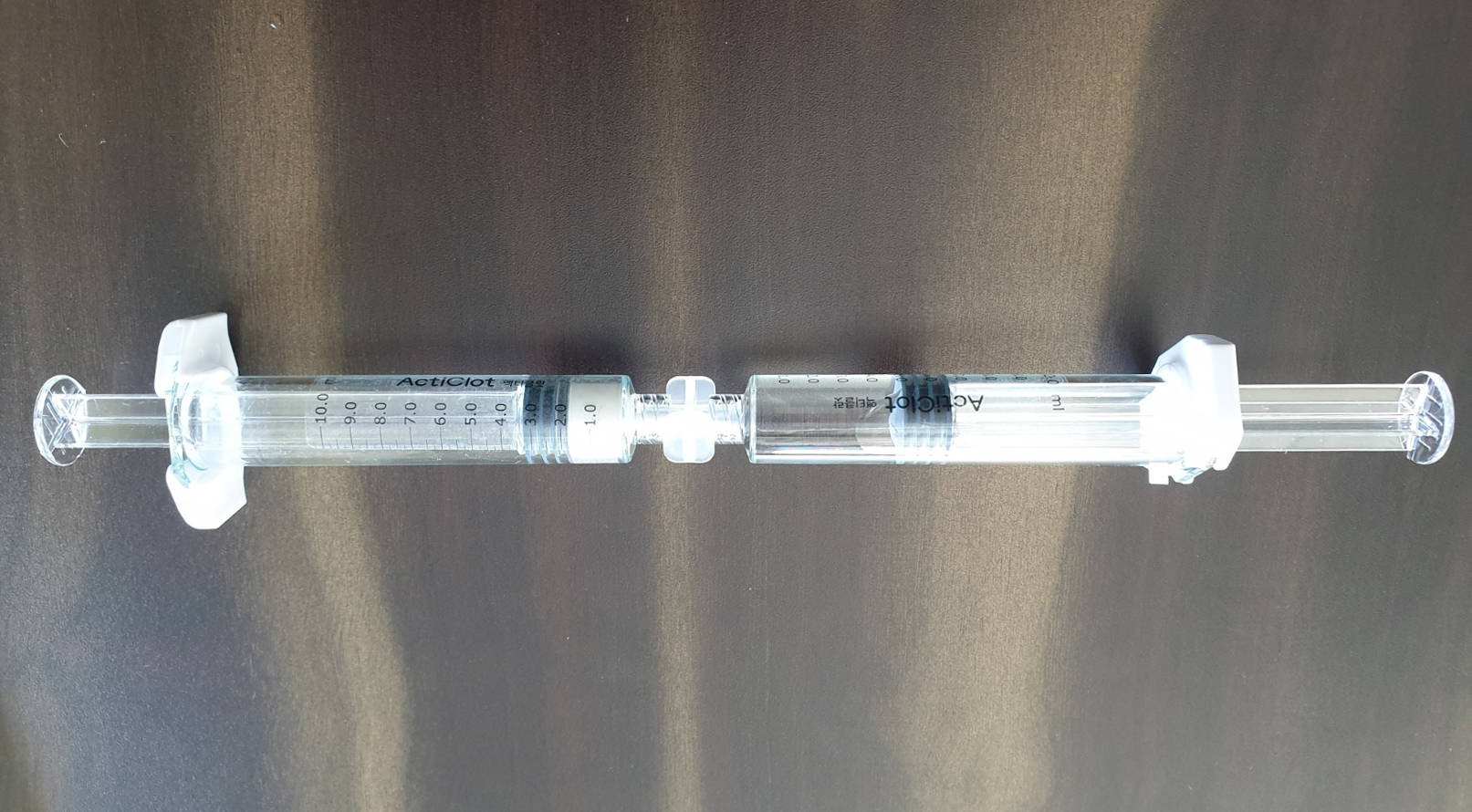

-진열 상품 샘플을 수령하여 관찰 및 실측.



-상담 중 확인, 협의된 내용과 진열 상품 실측 데이터를 기준으로 진열대 구체구조 구성.

-포맥스 소재를 활용한 본체 구성 후 투명아크릴에 지정 그래픽 실사출력을 배접하여 외부 마감 설정.

-투명아크릴 배면에 브랜드 로고를 조각하여 빛 맺힘 효과 설정.

-투명아크릴 전면 아크릴 스카시 + 지정 색상 실사출력 부착으로 브랜드 로고 강조.

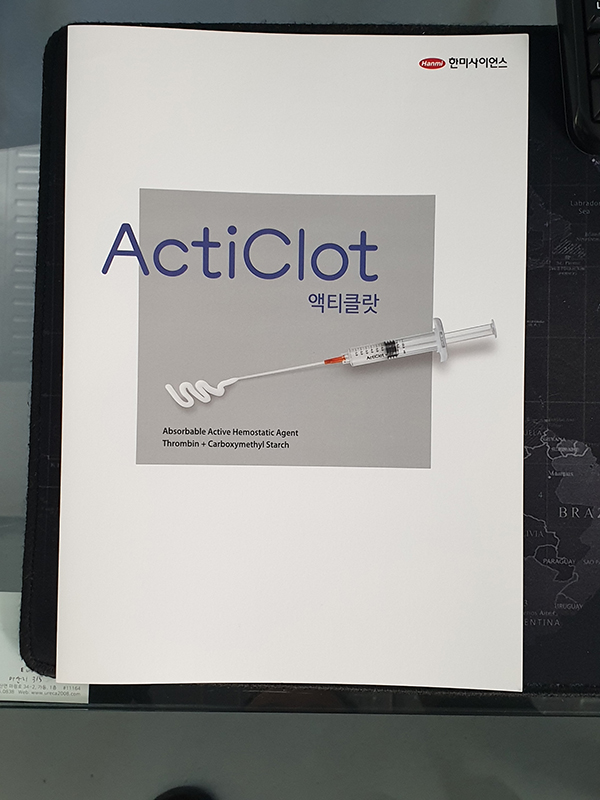

-브로슈어 샘플의 전면 그래픽 구성을 확인하여 노출 범위 협의 및 브로슈어 거치 공간 설정.

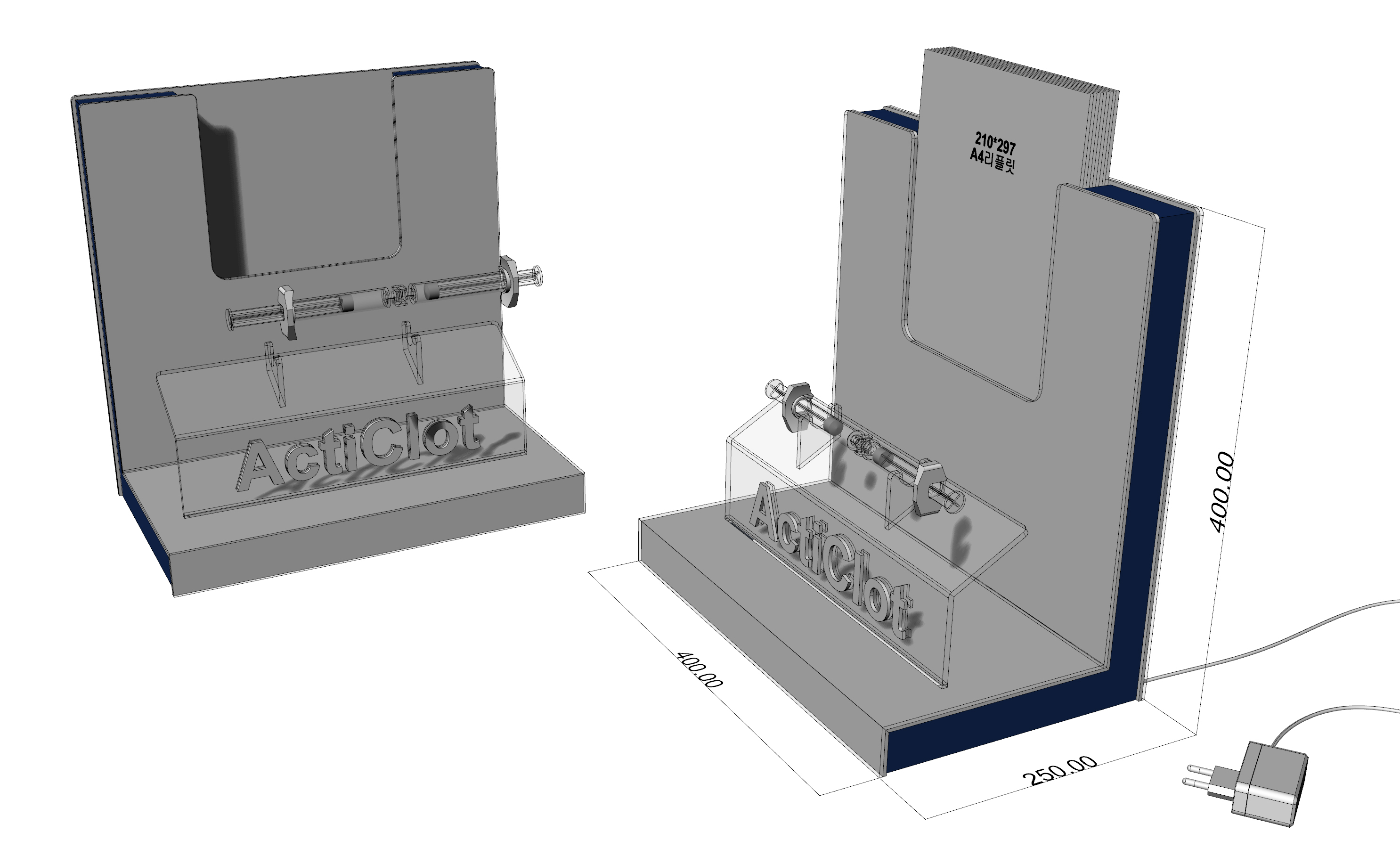

-실제 스케일의 모델링을 통해 각 파트별 설정된 구성 방식을 시뮬레이션.

-조명이 적용될 브랜드 로고와 주사기 거치부를 슬라이딩 삽입 방식으로 구성하여

추후 제품 또는 브랜드 변경 시 교체 가능한 방식으로 구성.

(진열대 본체의 그래픽 구성이 각 브랜드에 특정되지 않은 공통적인 내용일 경우 적용 가능 )



그래픽 작업

-제출된 아이디어안의 검토와 컨펌.

-진열대 구조에서 추출한 그래픽 구성면 데이터를 고객사에 제공하여 그래픽 구성 작업 진행.

-2종의 그래픽안으로 이미지 시안 요청.

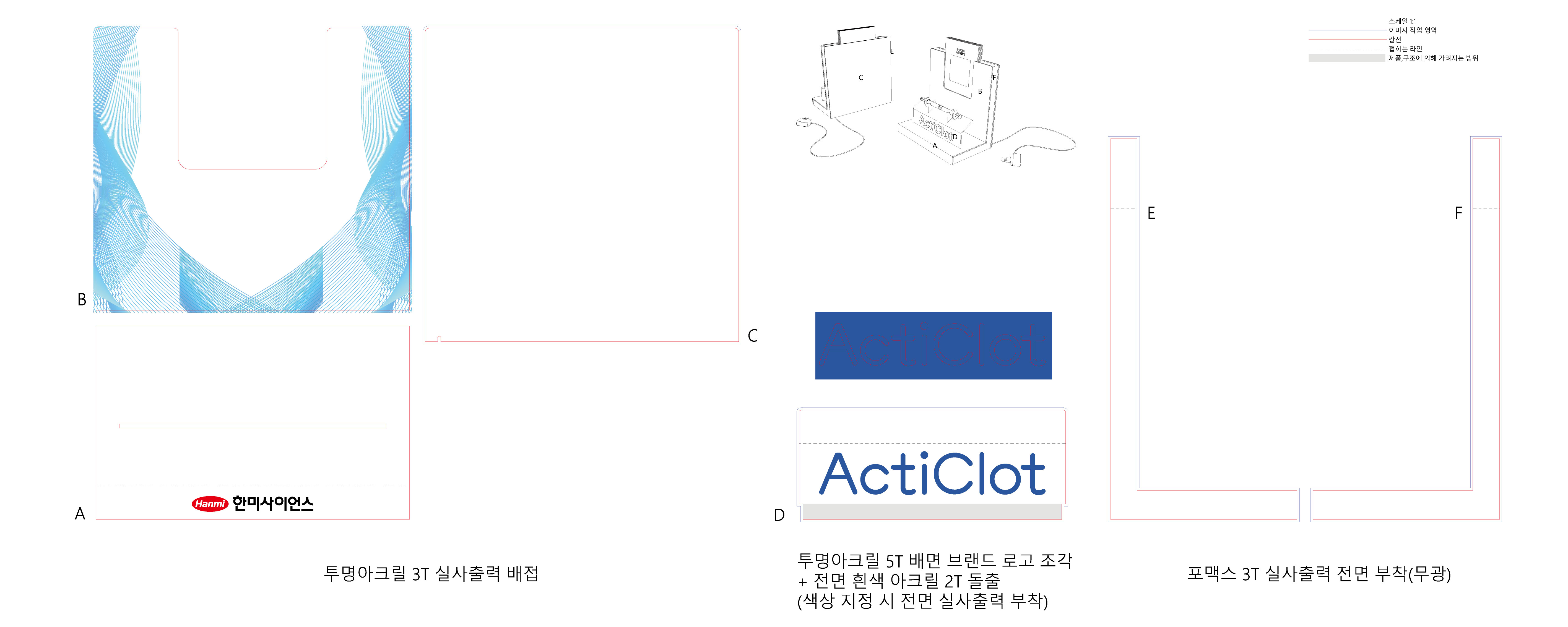

Type-A

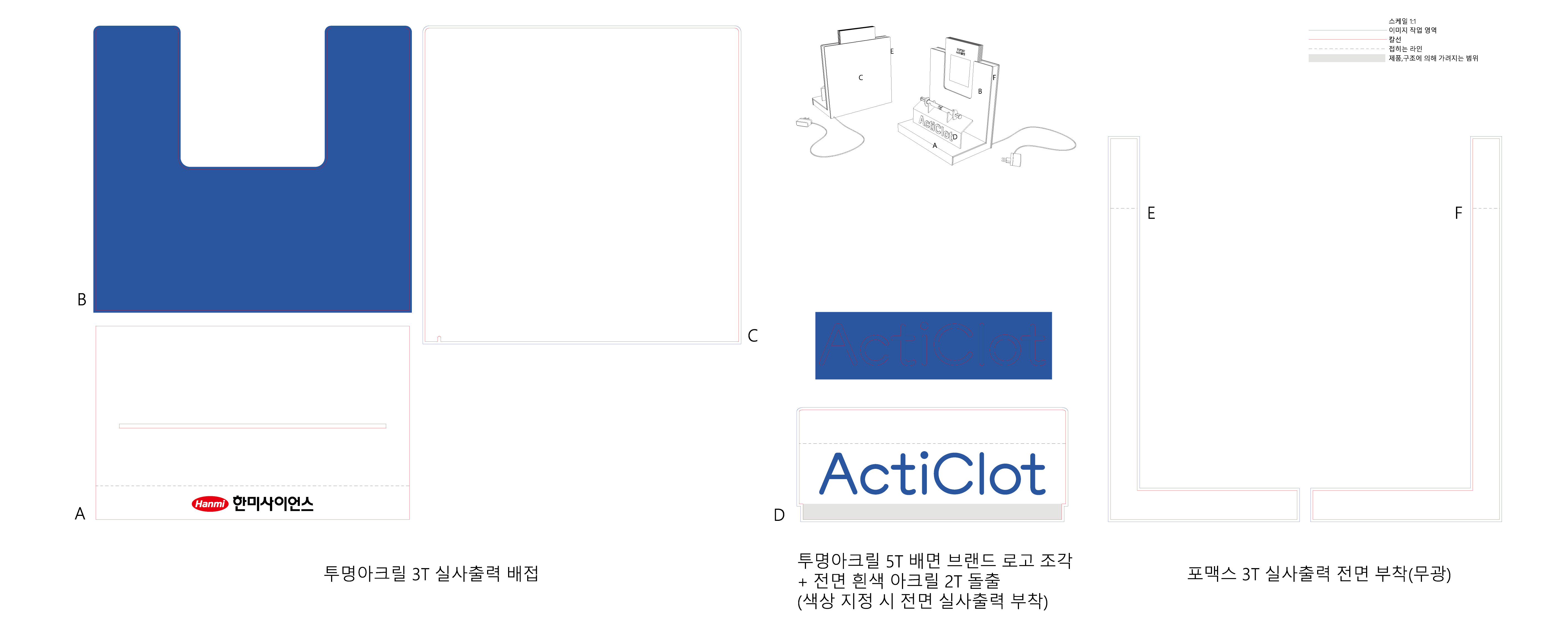

Type-B



이미지 시안

-2종의 그래픽 데이터가 적용된 이미지 시안을 검토 후 선택된 1종을 적용하여 제작 진행 예정.

-확정된 진열대 구조에 그래픽 데이터와 소재의 재질, 조명 효과, 진열 상품 거치 상태 등을

시뮬레이션하여 제작 완료 시 상태 미리보기.

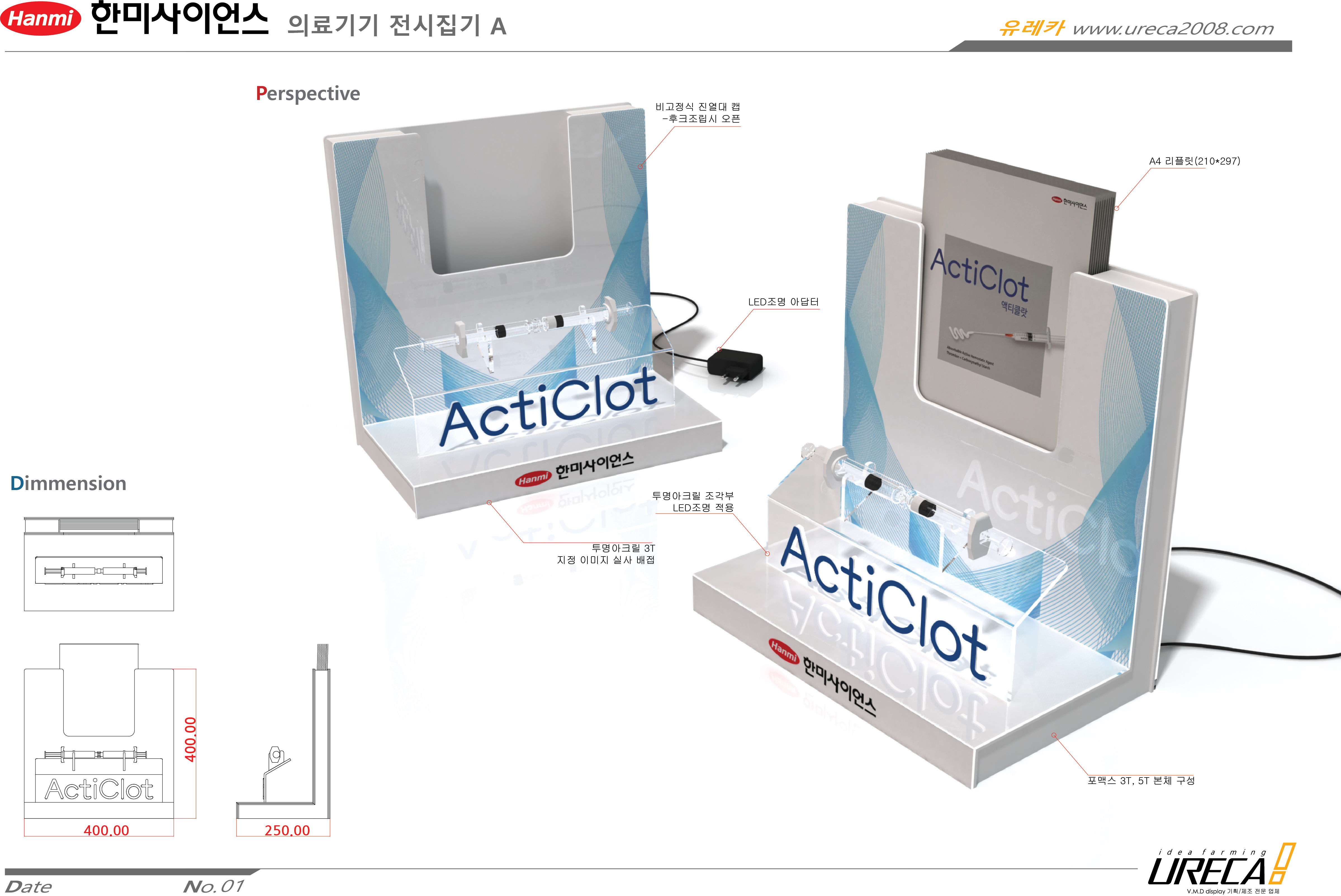

Type-A

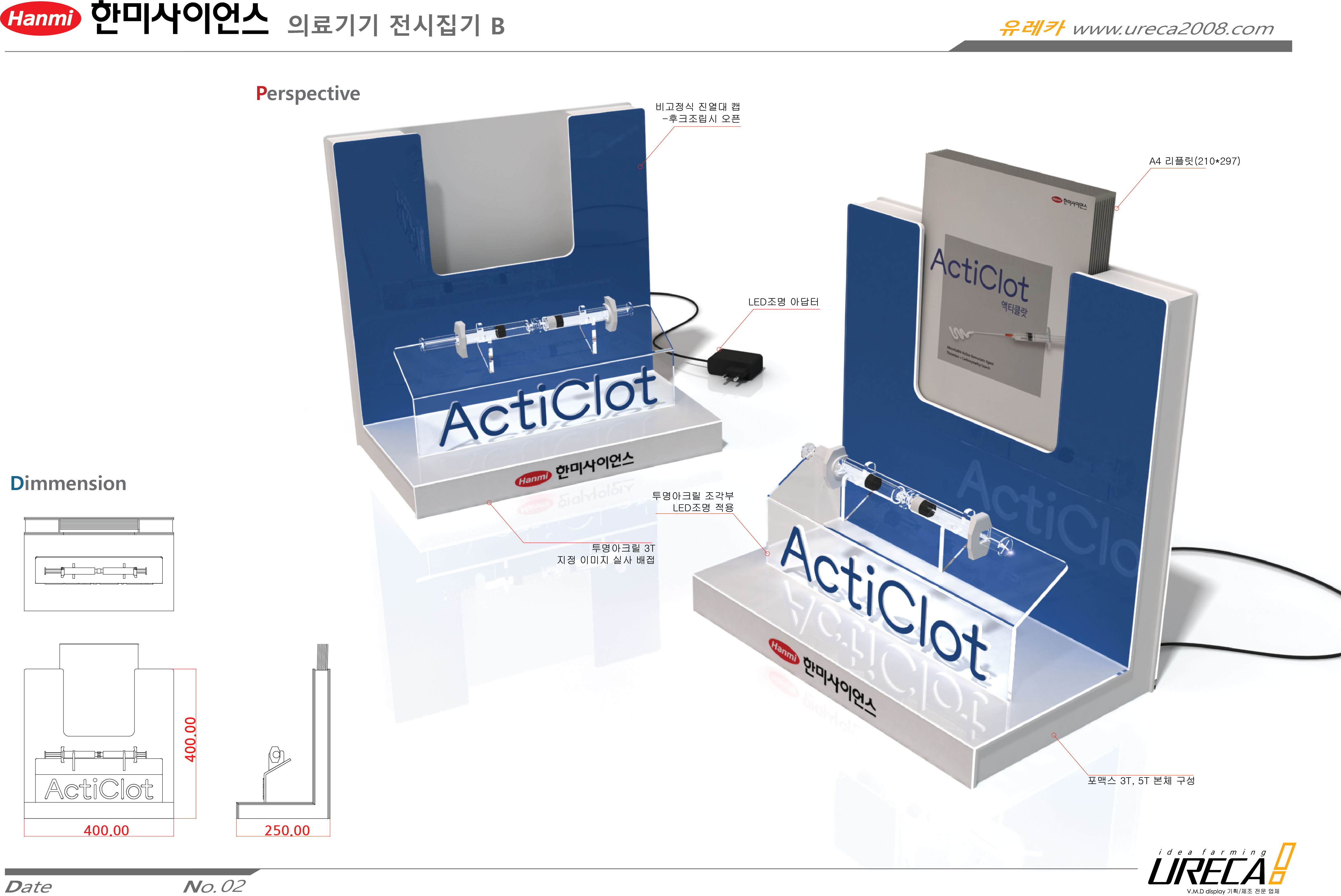

Type-B



주사기 조명 전시집기 제작 및 견적 문의

070-8817-9999 / 010-8631-8230

ureca2008@naver.com



제작 진행

-2종의 이미지 시안 중 Type-A로 그래픽 데이터 확정.

-확정된 Type-A를 기준으로 지정된 순서와 방식에 맞춰 제작 진행.

-포맥스, 아크릴 / 실사출력 / LED바, SMPS 등 조명, 전기 부자재 / 인서트너트, 볼트 / 개별 래핑 포장.

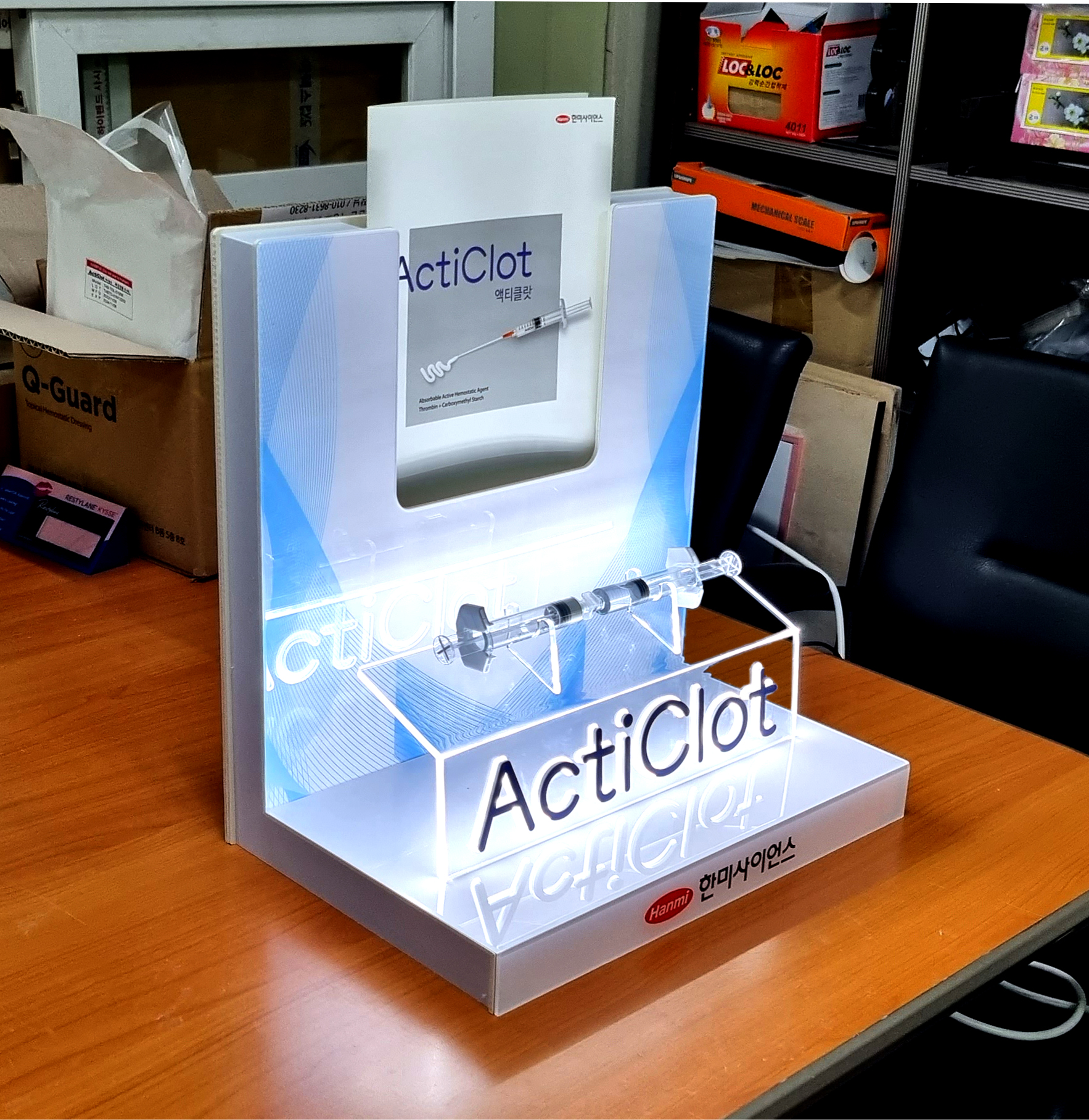

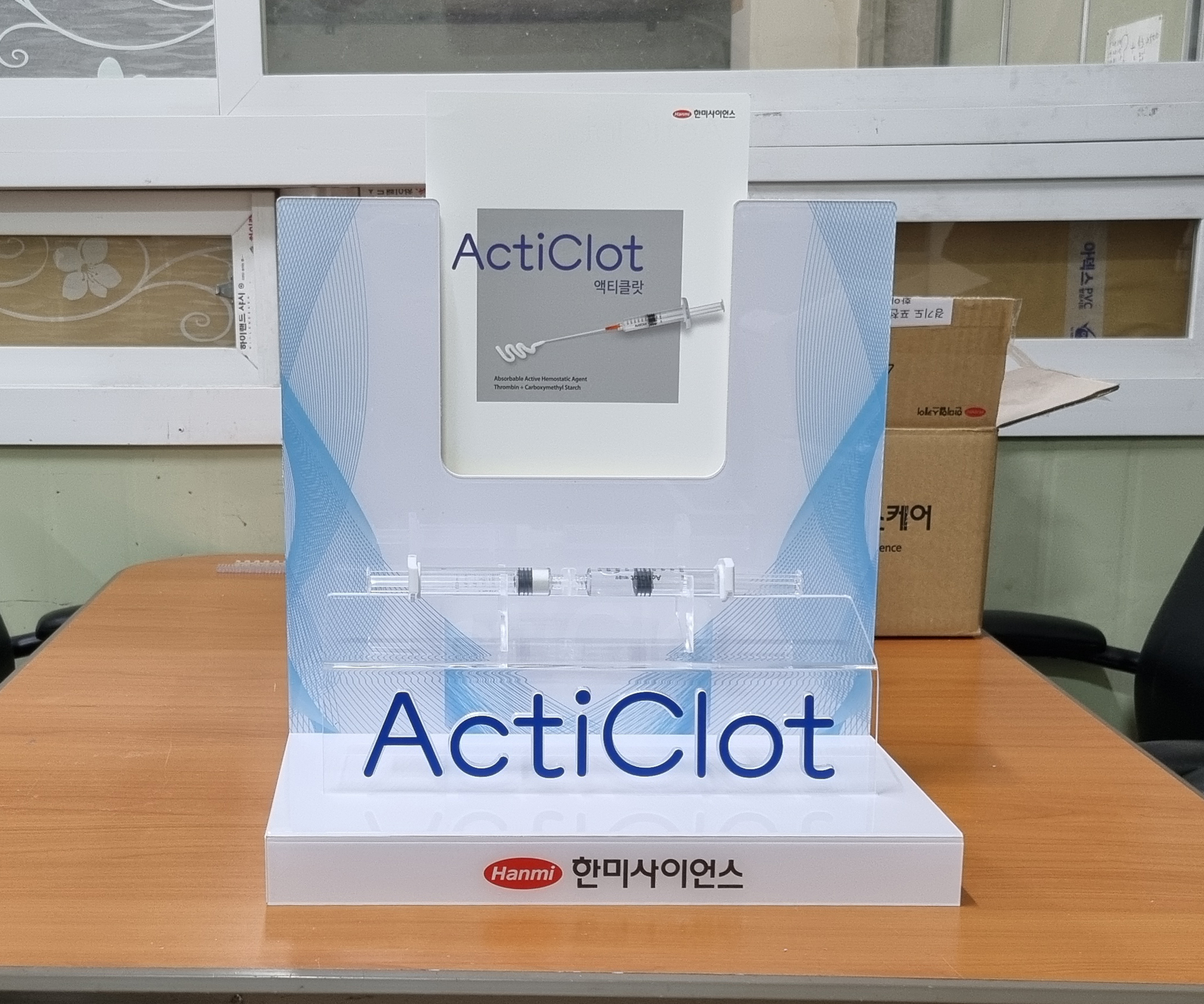

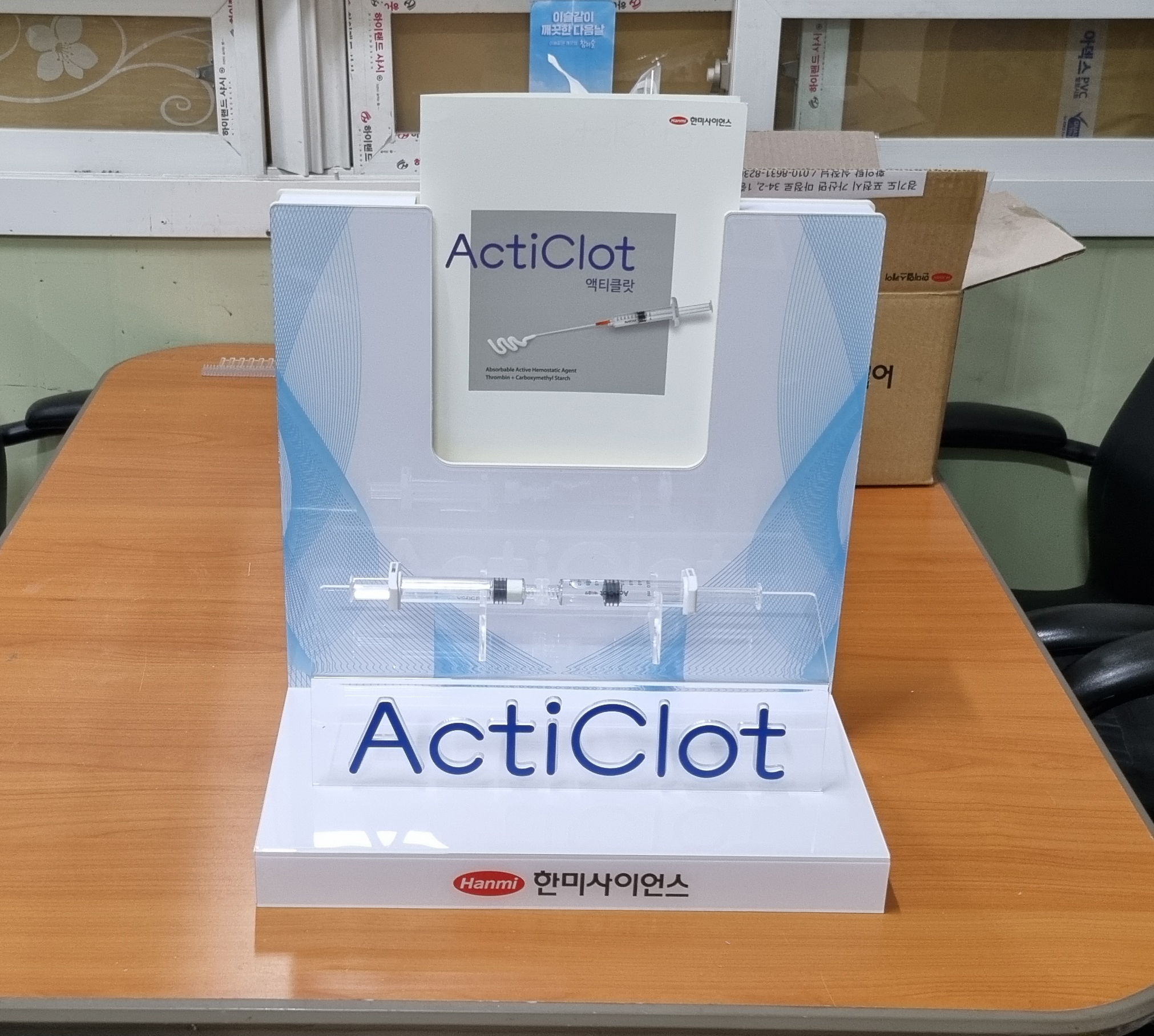

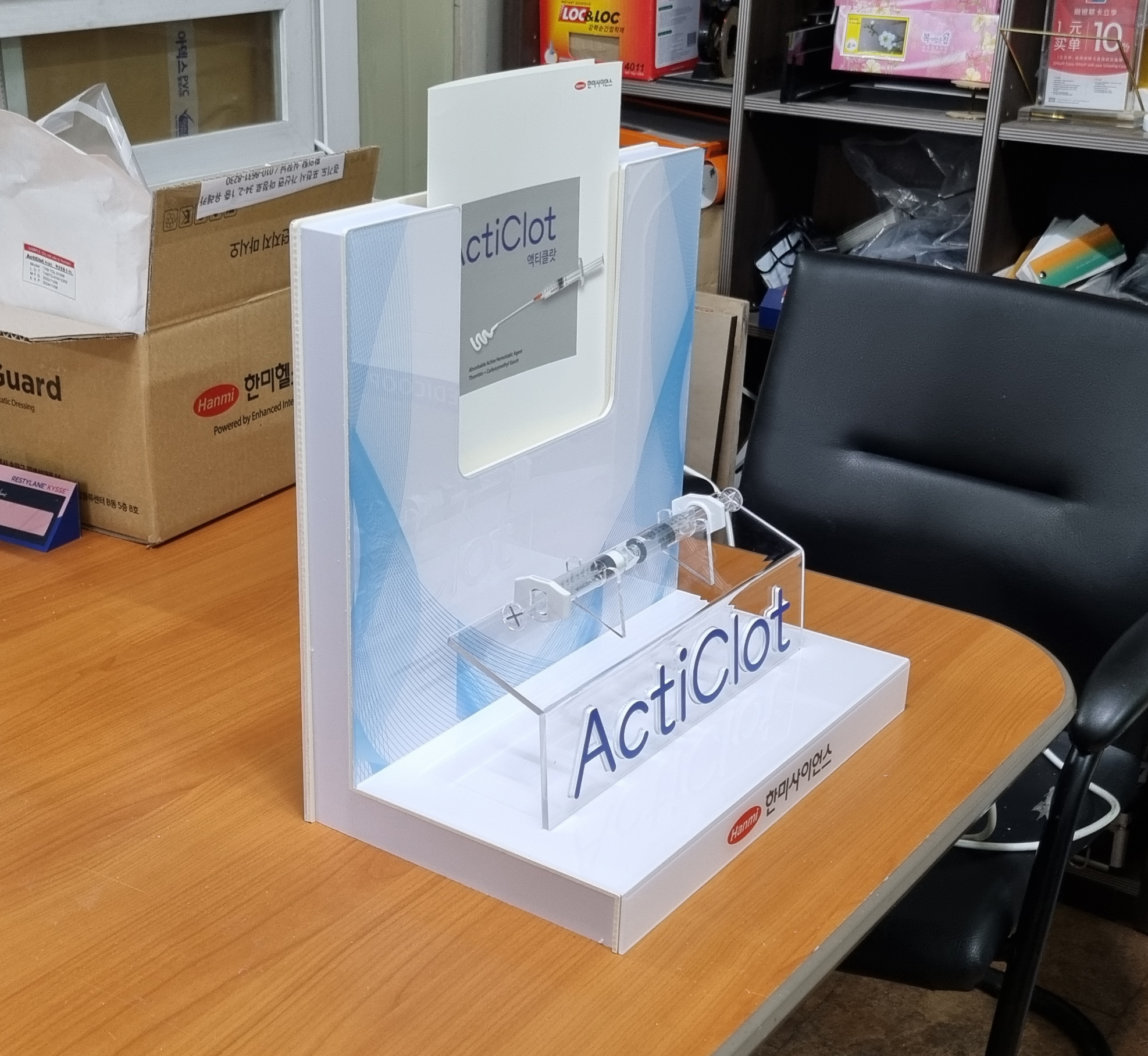

-제작 완료된 한미 사이언스 액티클랏 조명 디스플레이.

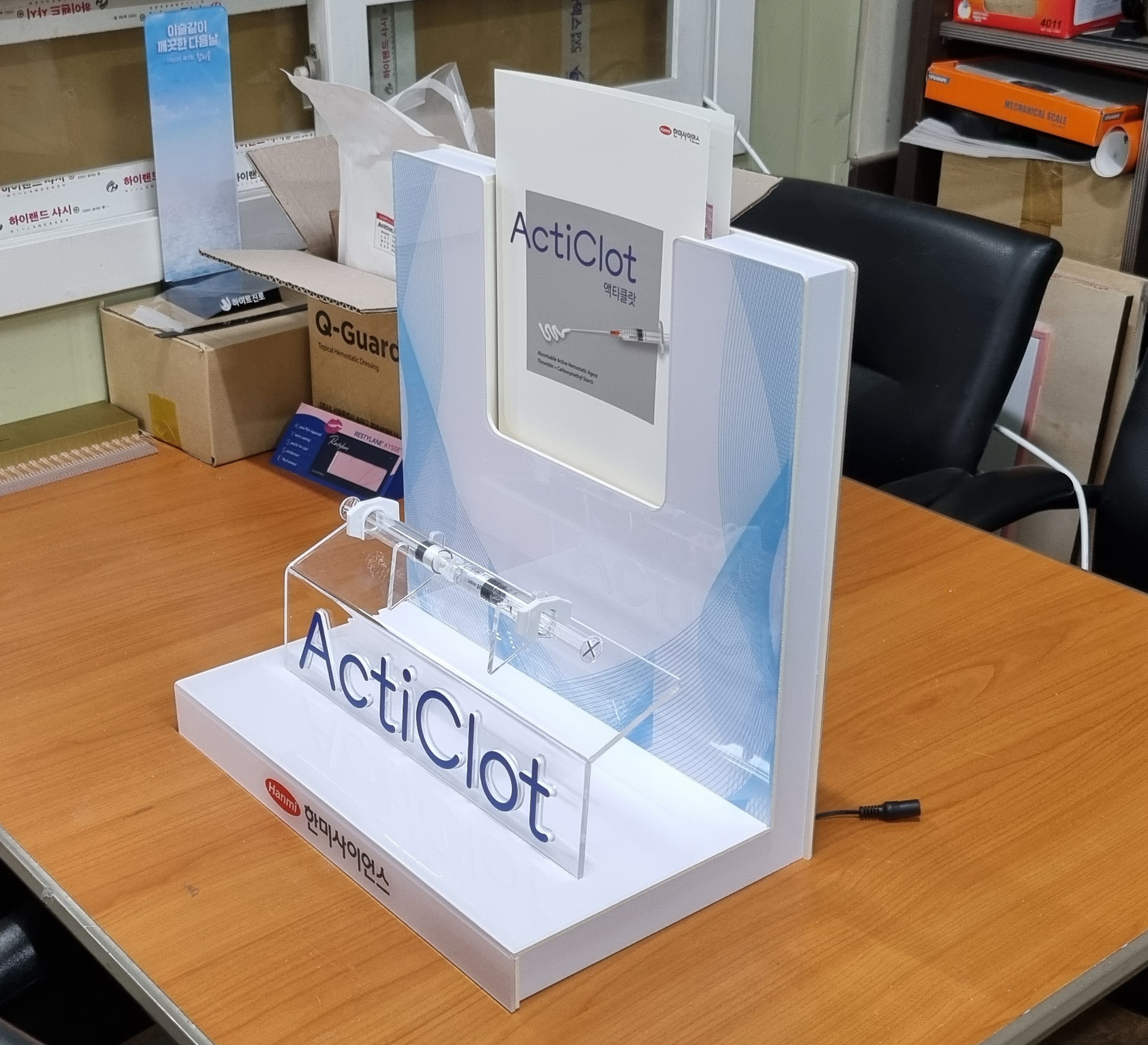

-제공된 주사기 샘플과 브로슈어 거치하여 거치 상태 확인과 안정성 테스트.





-빛 샘 방지와 조명 구성을 위한 하부 캡 구성 방식.

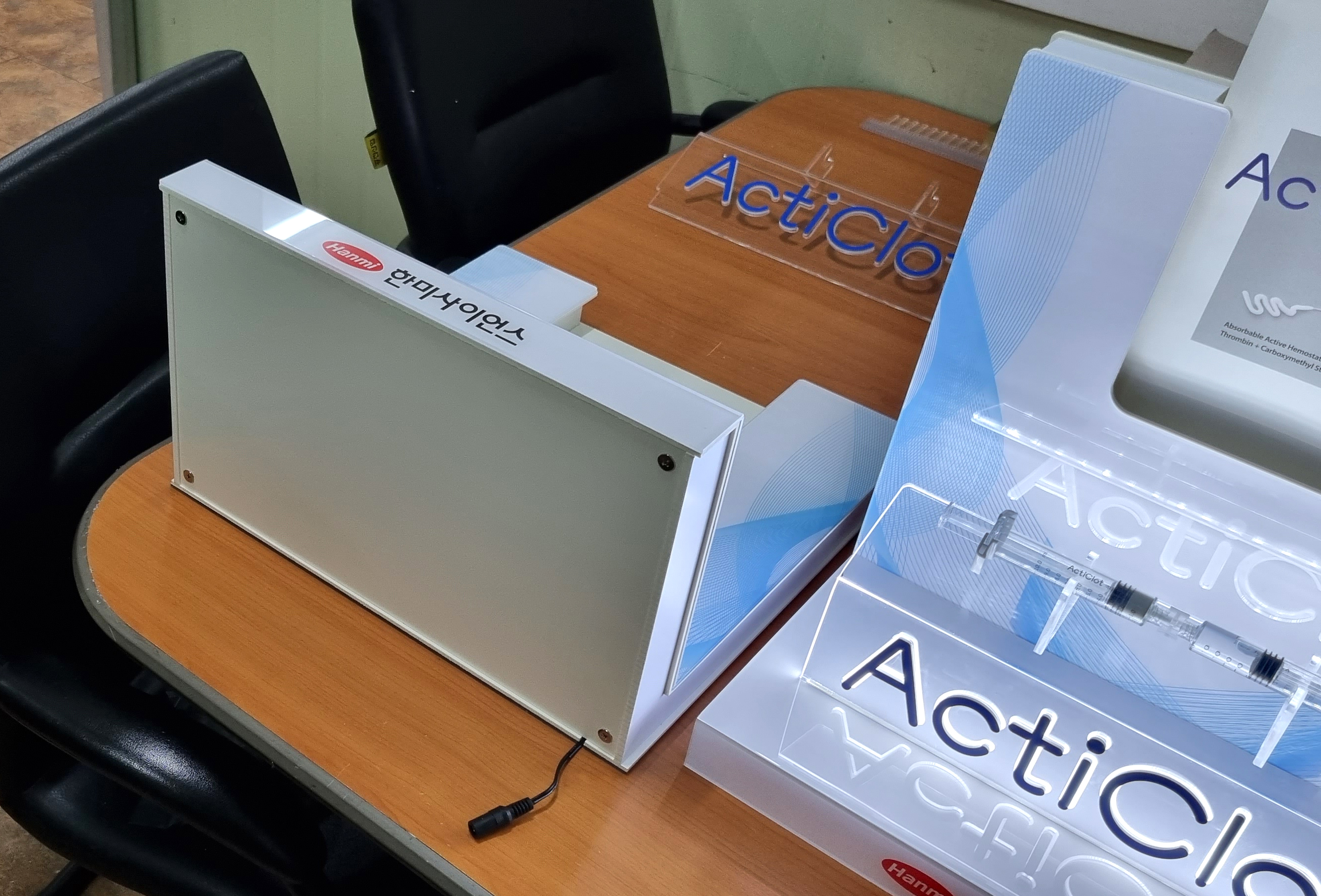

-조립식으로 구성된 조명 적용부, 주사기 거치부.

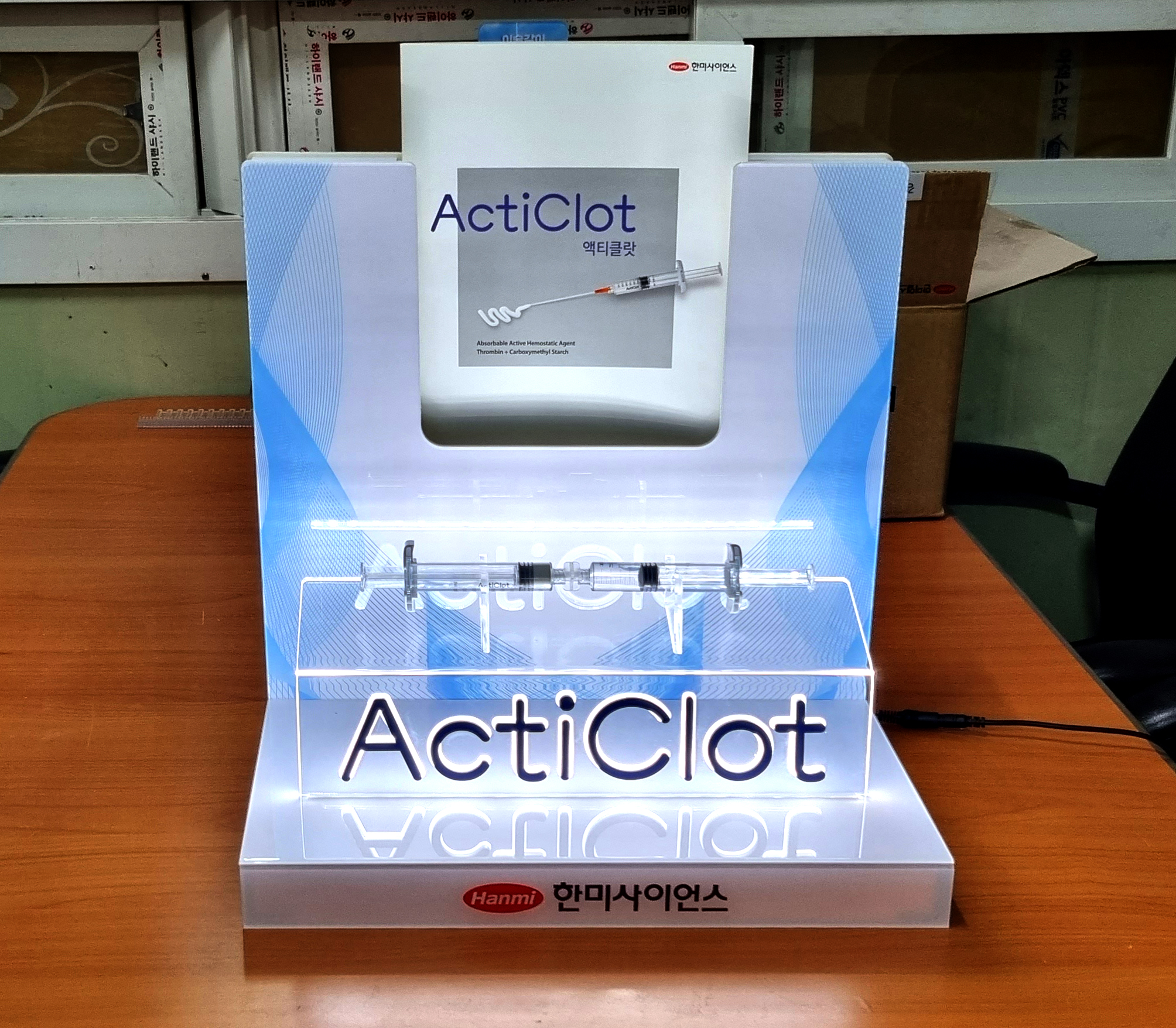

-LED조명을 점등하여 조명 효과 적용 확인과 배선 이상 검수.
