병원 인포데스크형 아크릴 피오피 / 펜형 주사기 샘플 전시대 / 의료기기 디스플레이 제작

상담 내용

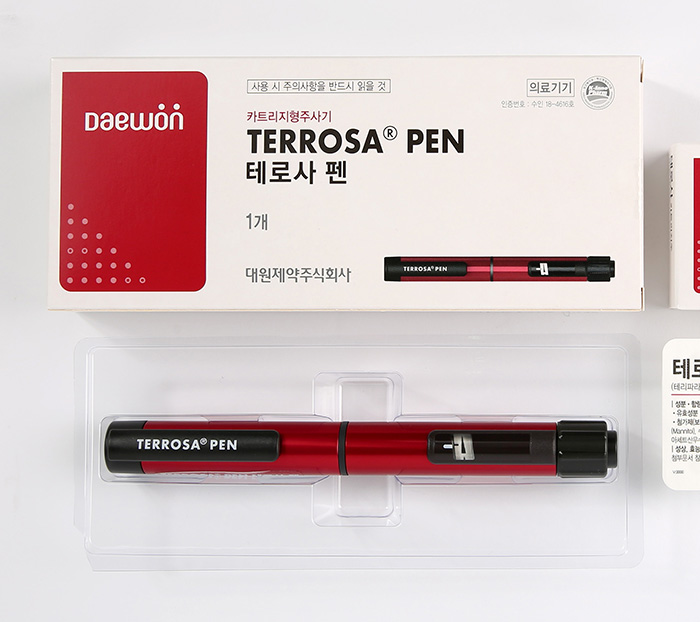

-카트리지형주사기 샘플 디스플레이 제작 요청.

-의료기기 관련 이미지와 설명 배치 공간 구성 필요.

(진료실 데스크에 배치되는 점을 고려하여 공간 효율을 높인 그래픽 구성 방식 제안 요청)

-주사기 사양을 확인과 고객사의 의견을 수렴하여 거치 방식 및 피오피 구성 방식 제안.

-피오피의 구체적인 활용 방식과 배송 방식 등을 확인하여 피오피 구성 시 참고.

-지정된 예산과 필요 수량을 고려한 피오피 제작 소재 및 구체적인 디자인 제안 요청.



아이디어안

-확인된 펜형 주사기 사양과 협의된 피오피 구성 요소를 반영하여 아이디어 제안.

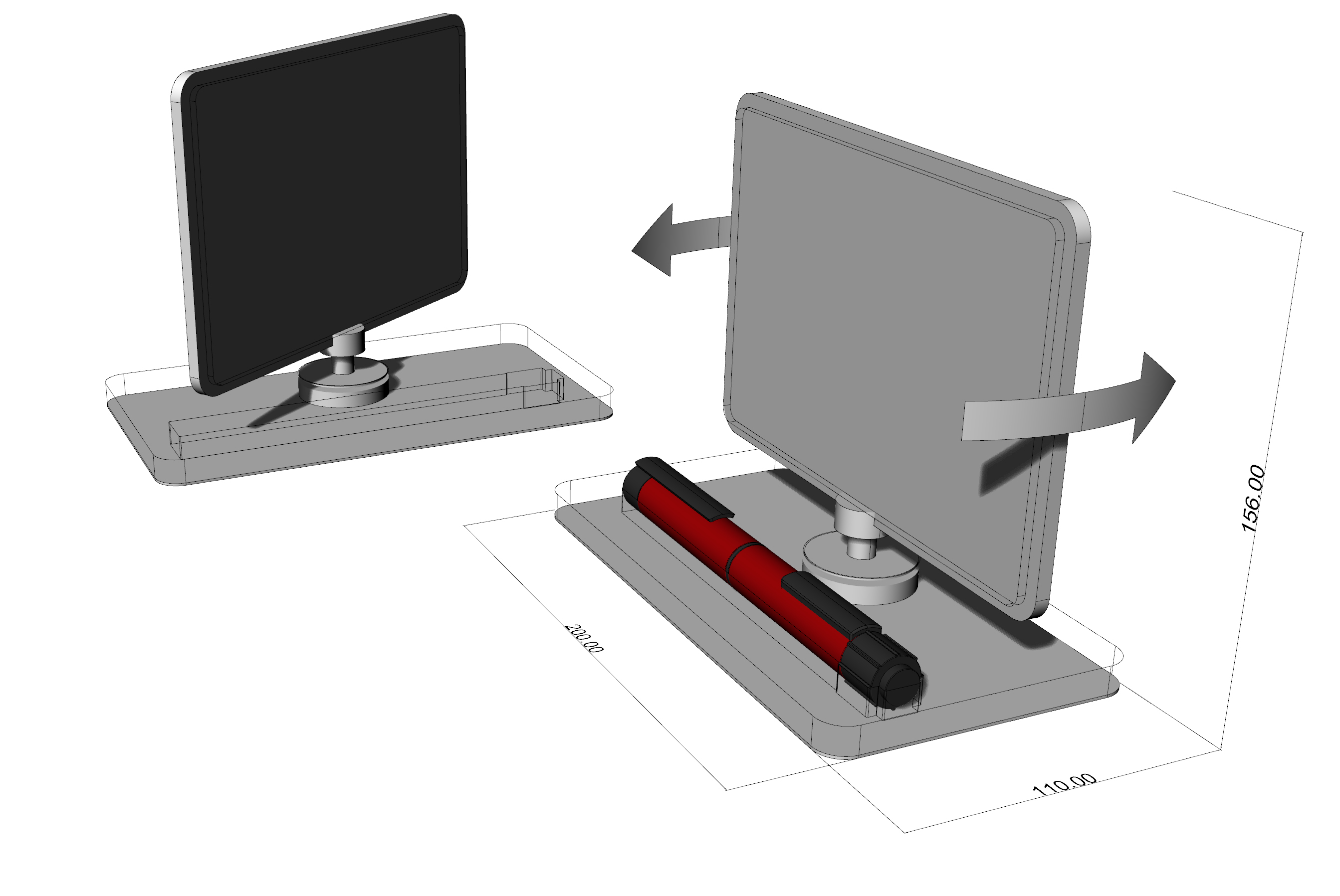

-진료 시 의사와 환자 위치에서 모든 면의 그래픽 확인이 가능한 회전 구조 제안.

(피오피 활용 의도와 공간 효율 극대화)

-베어링과 특수 목적으로 제작한 중앙 축 브라켓을 활용한 그래픽보드 회전 하드웨어 구성.

-ABS 기본 구조에 실사출력 배접된 투명아크릴로 그래픽 및 주사기 거치 구조 구성.

-협의를 통해 주사기를 가로로 눕혀서 진열하는 방식 채택 및 구체화.



그래픽 작업

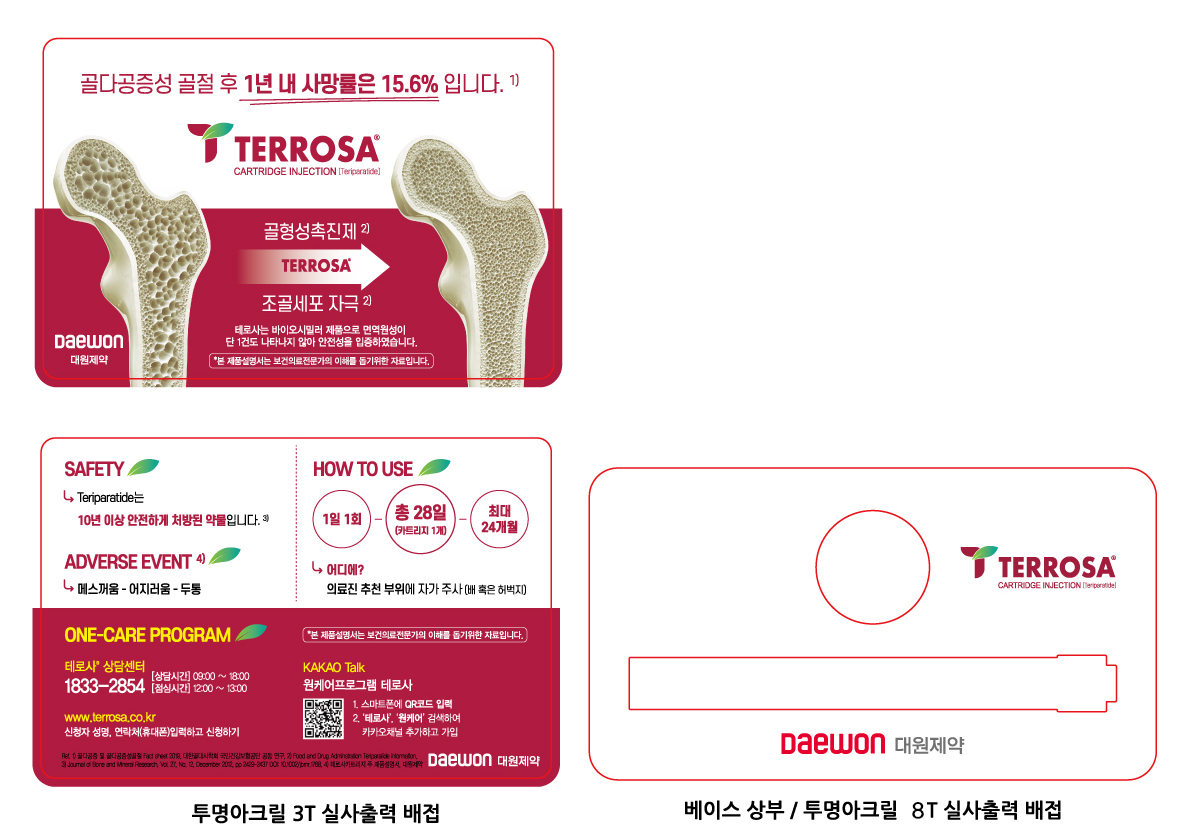

-피오피 구조에서 이미지 작업용 칼선을 추출하여 고객사에 제공.

-지정된 이미지 소스를 활용하여 그래픽 구성.



이미지 시안

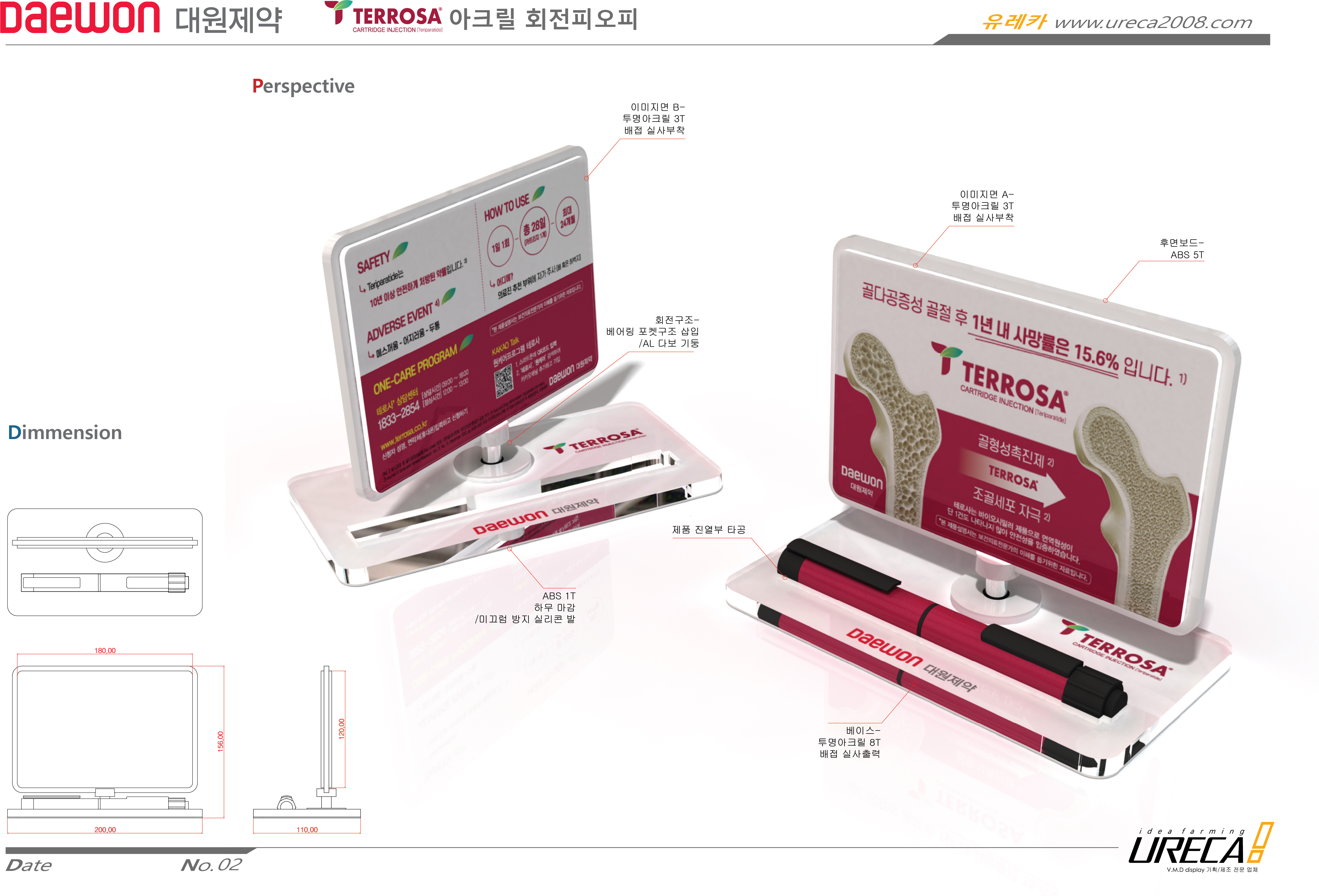

-피오피 구성 구조 검토와 회전 구조 시뮬레이션.

-각 파트별 재질과 그래픽 데이터를 적용하여 피오피 구성 및 진열 상품 거치 상태 미리보기.

병원 진료실 배치용 주사기 피오피  제작 및 견적 문의

070-8817-9999 / 010-8631-8230

ureca2008@naver.com



샘플 제작

-이미지 시안을 기준으로 보다 상세한 사양 협의 / 컨펌.

-샘플 제작 진행.

-아크릴, ABS / 실사출력 / 베어링, 보드 고정용 회전 축 / 실리콘 발 / 개별 래핑, 박스, 단위 박스 포장.

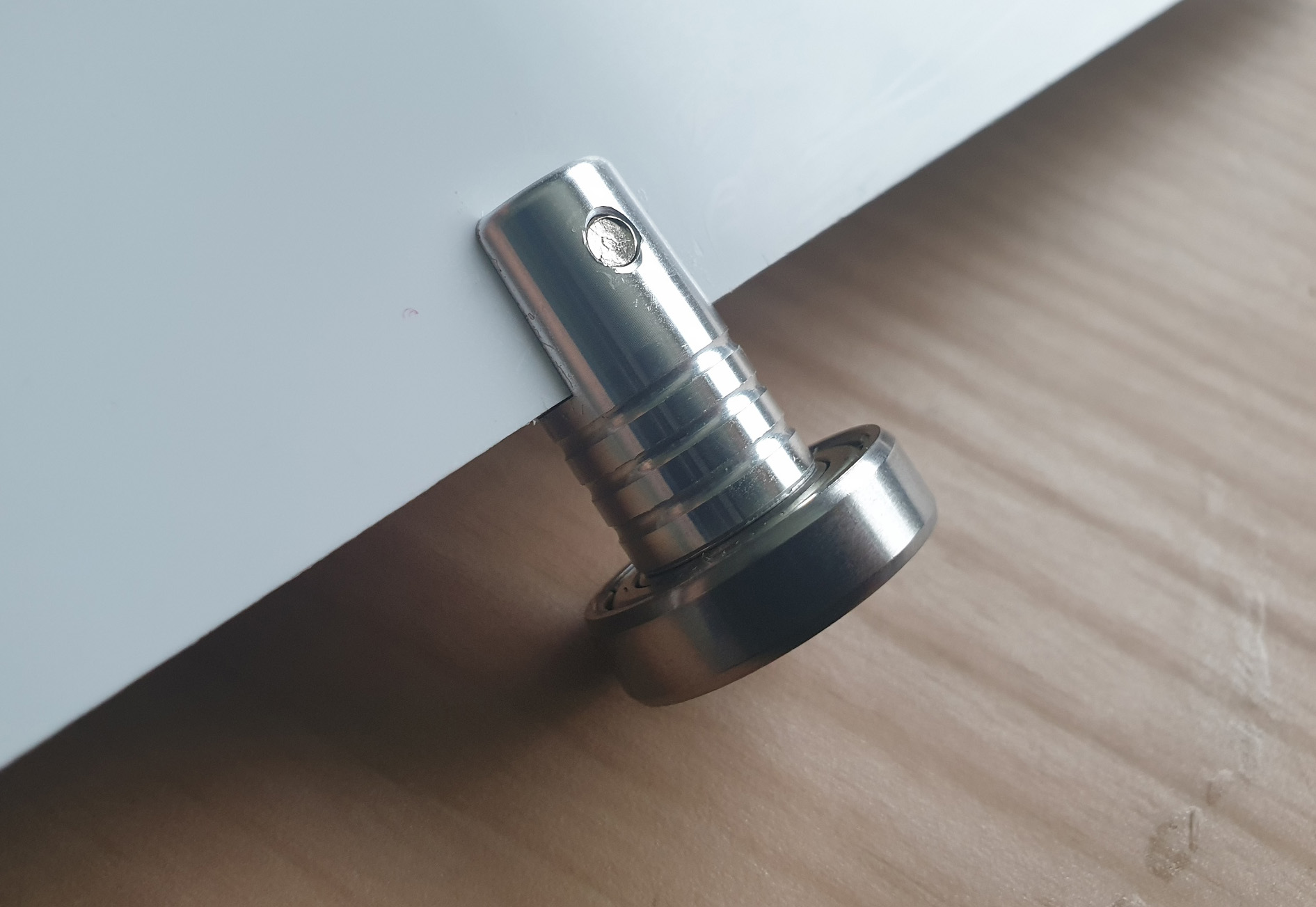

-피오피의 사이즈와 회전 방식 등으로 고려하여 구성한 회전 하드웨어 세트 / 테스트 진행.

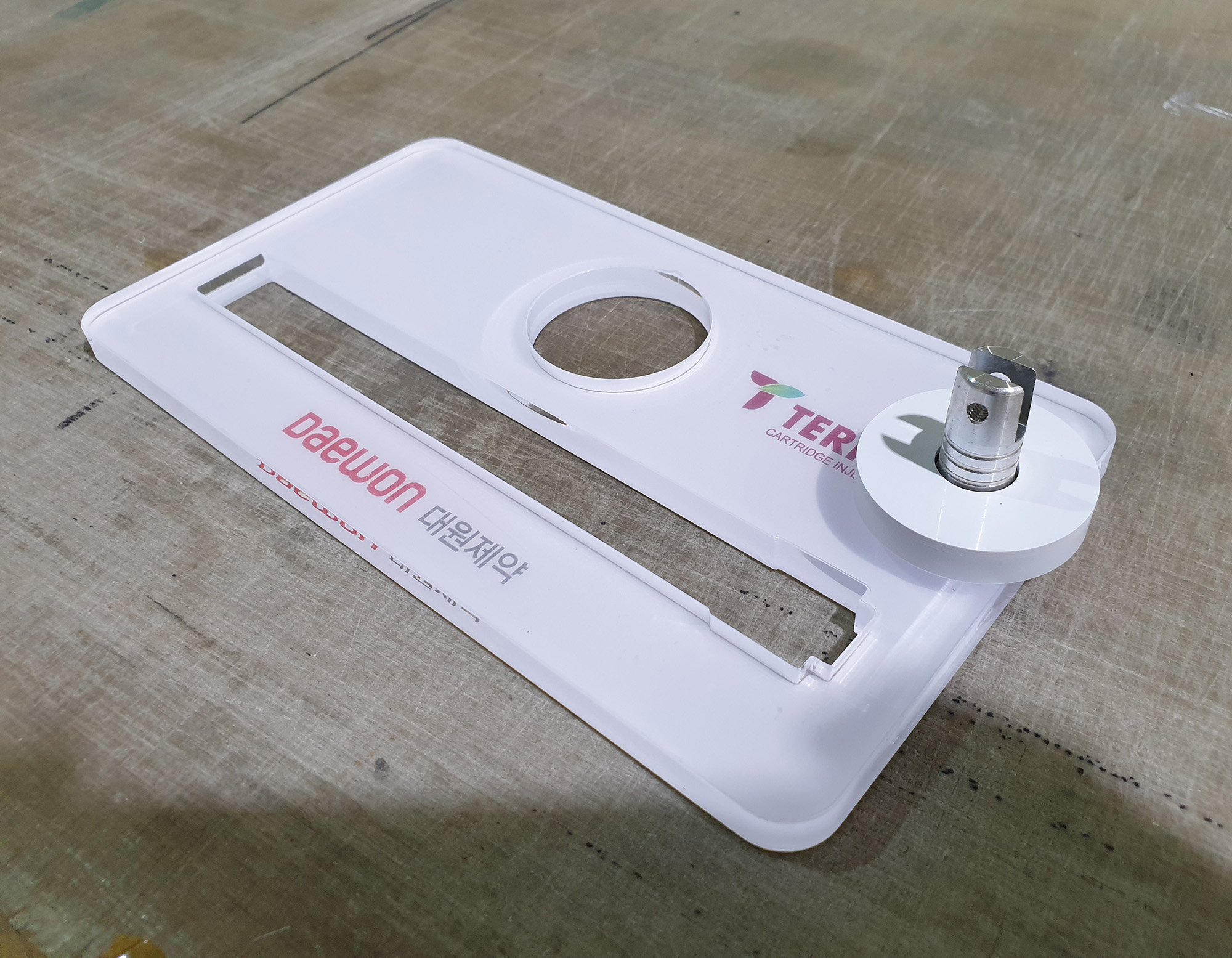

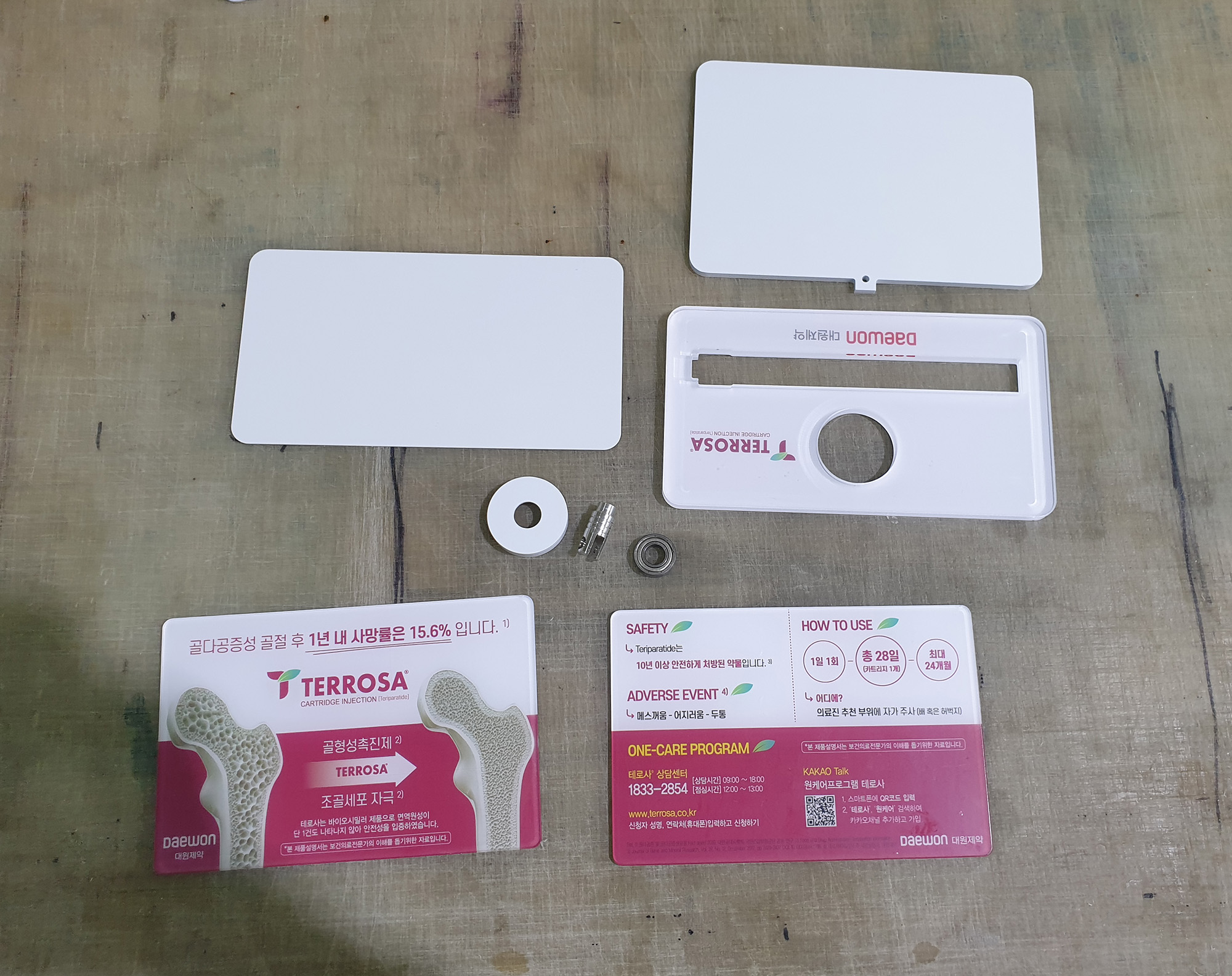

-실사출력, 재단 등 기본 가공이 완료된 피오피 부품.



-각 부품의 마감과 공차 등을 확인하며 조립 진행.

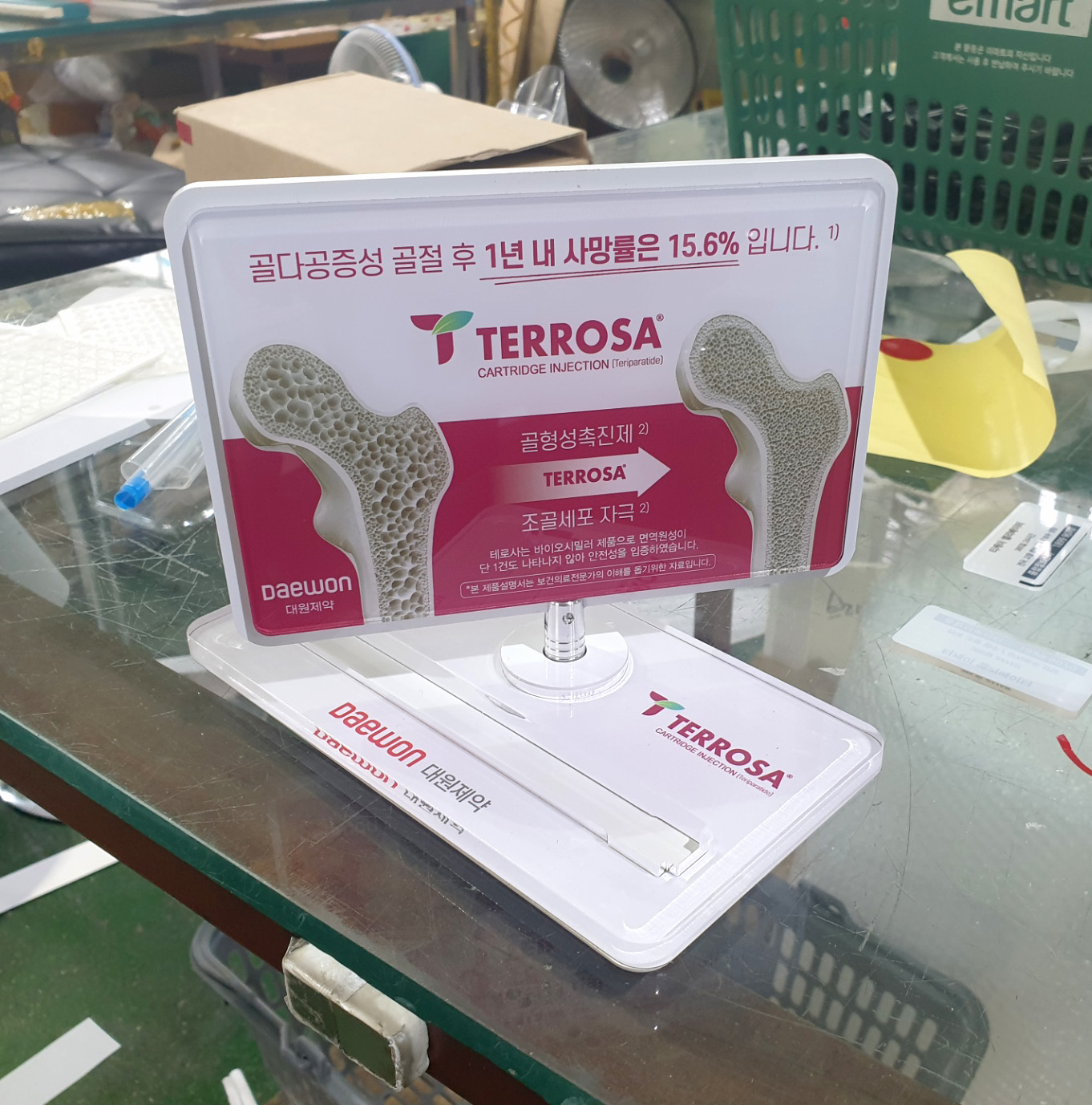

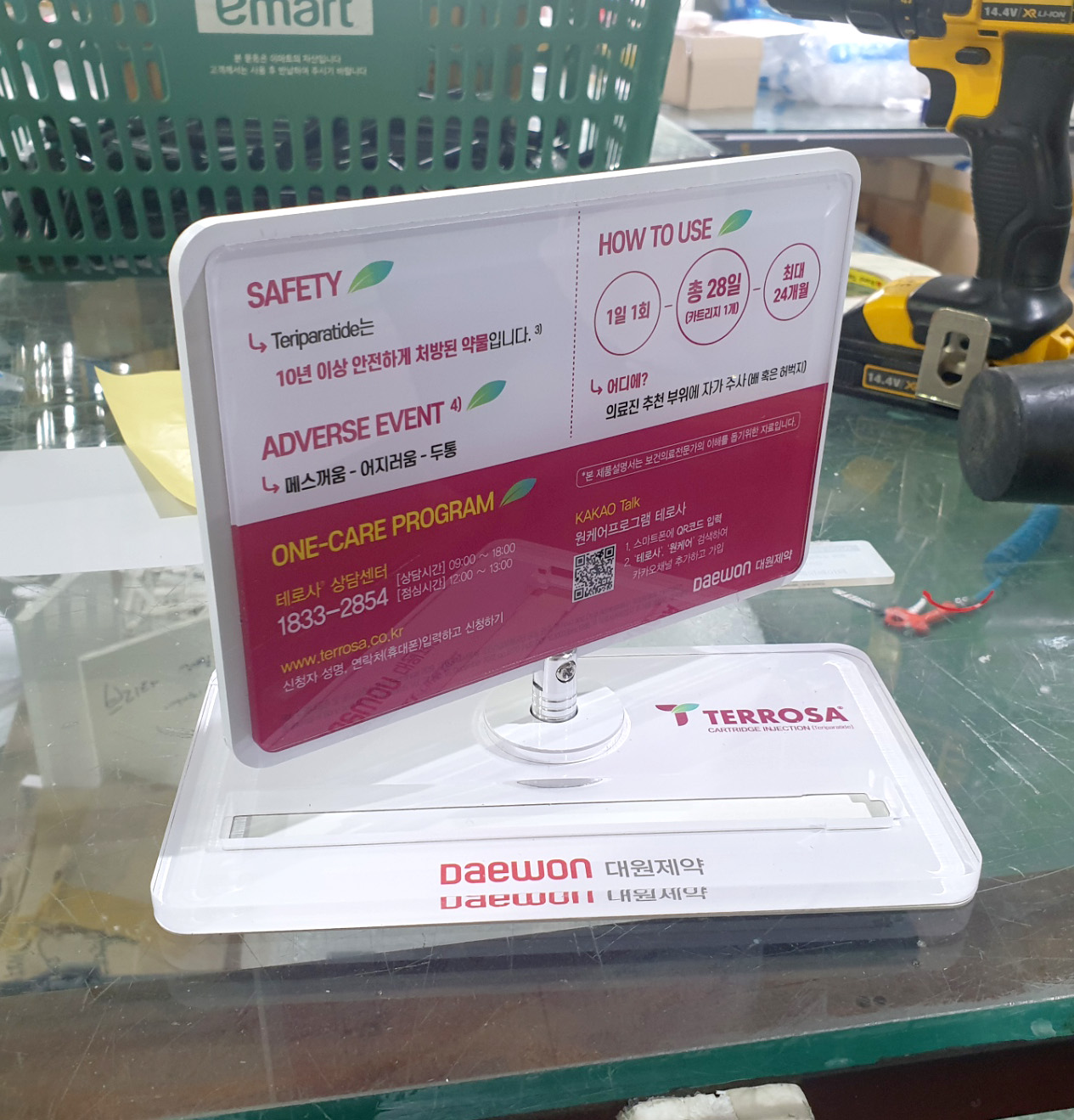

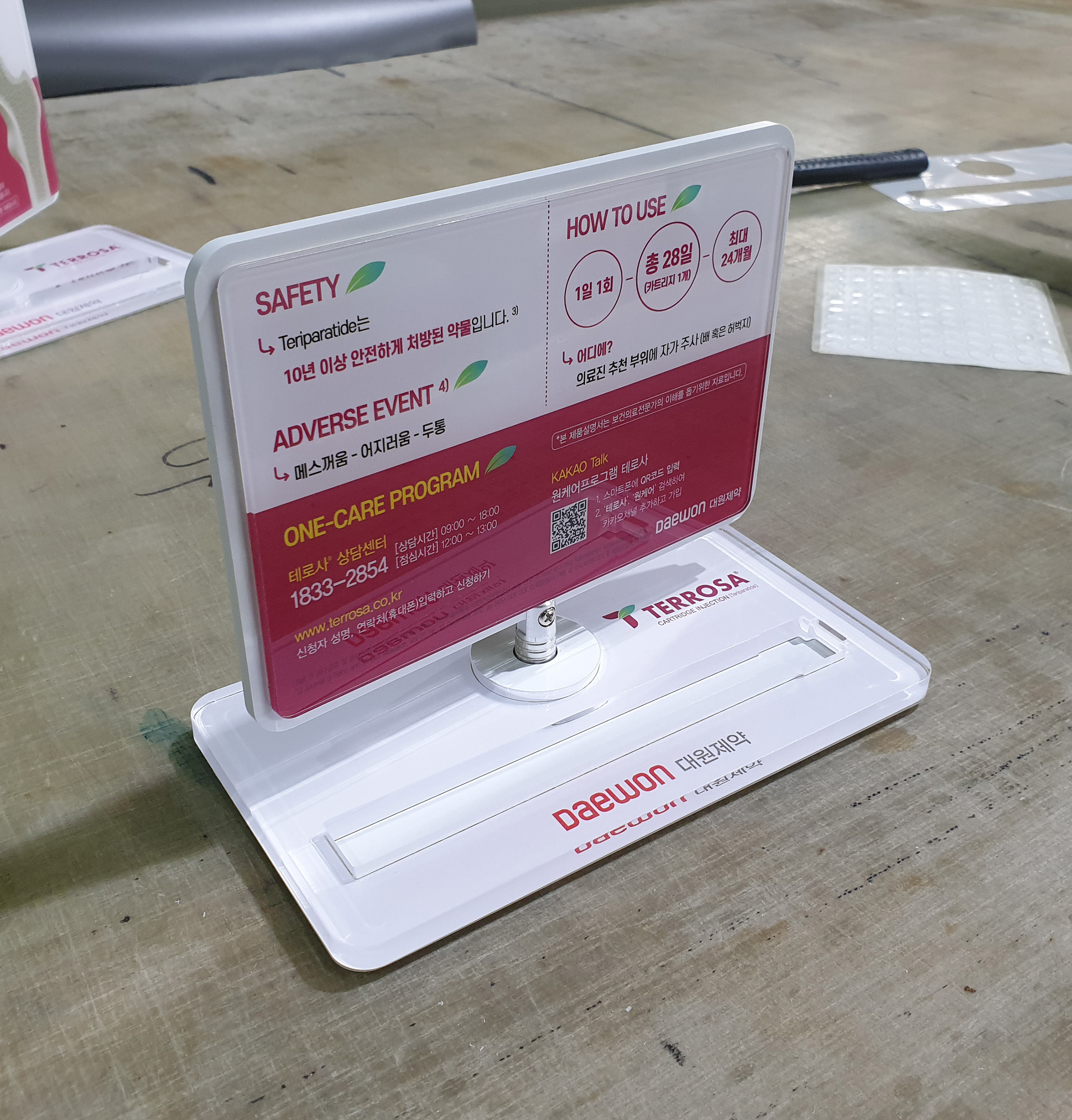

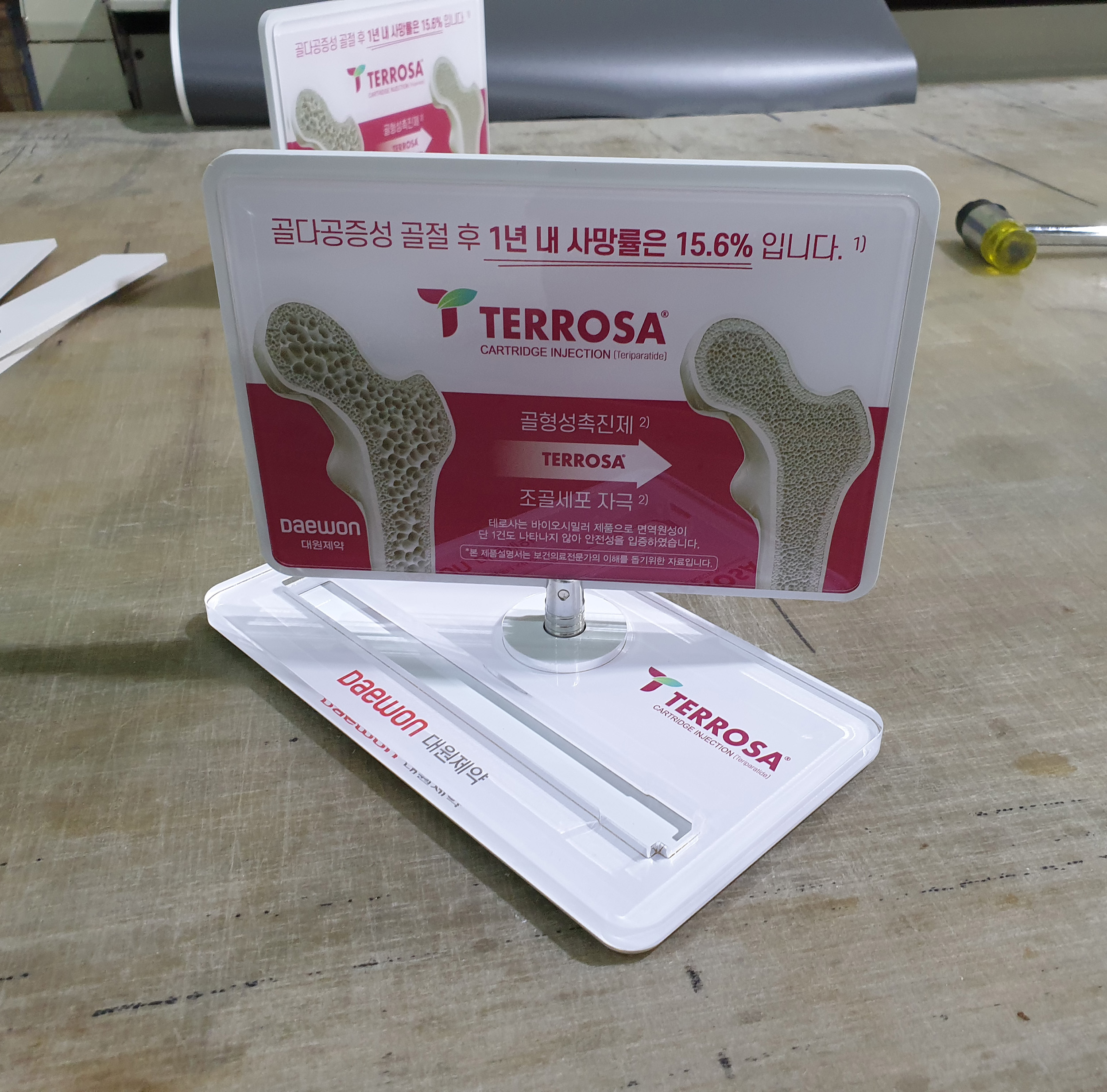

-모든 부품의 조립이 완료된 의료기기 샘플 전시용 아크릴 회전보드 샘플.





-자립 안정성을 더하기 위한 피오피 바닥면 실리콘 발 부착.

회전형 양면 이미지 보드 제작 및 견적 문의

070-8817-9999 / 010-8631-8230

ureca2008@naver.com



-그래픽 보드 회전 및 회전 시 안정성 테스트 진행.



양산 진행

-제출된 샘플의 컨펌과 제작 일정과 납품 방식 등 기타 사항을 협의하여 지정된 수량 양산 발주.

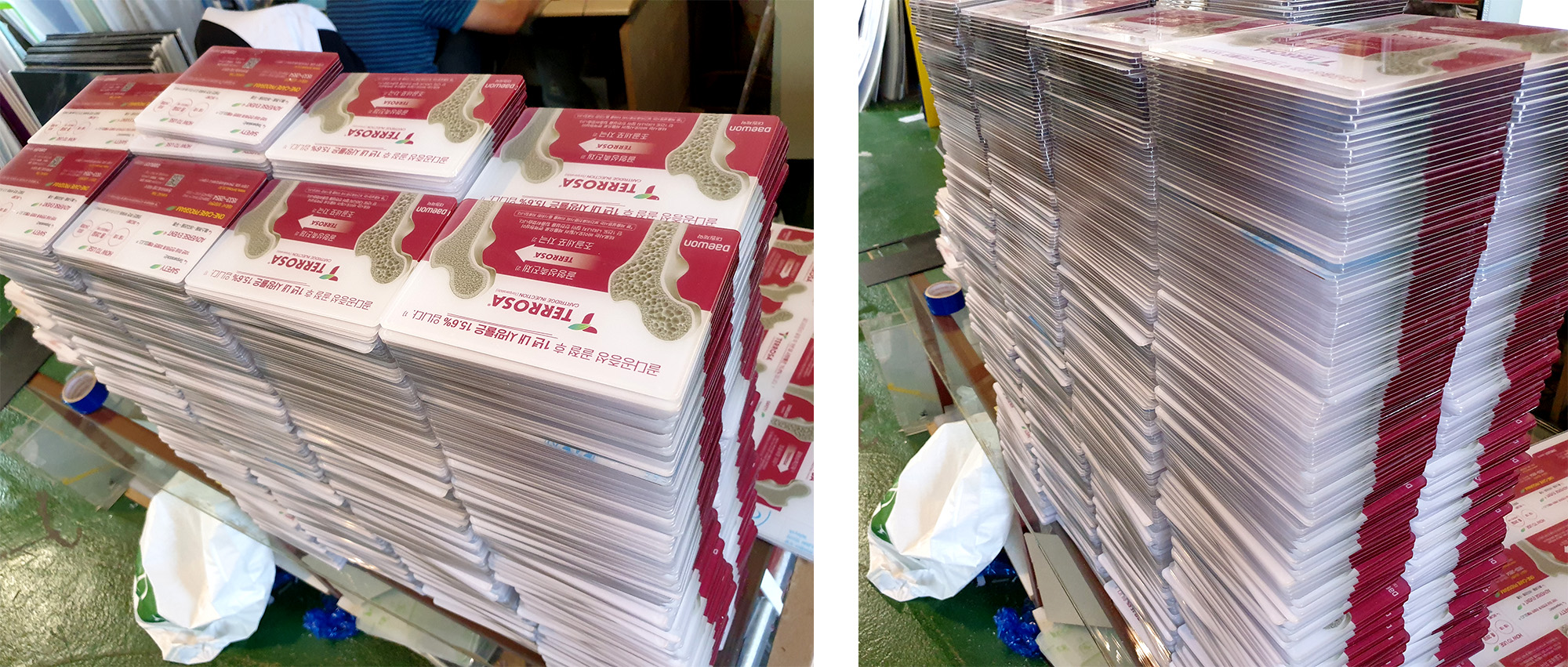

-확정된 데이터를 기준으로 각 부품 가공 진행.



-가공이 완료된 각 부품 조립 진행.





-양산 완료된 아크릴 회전 피오피 검수.

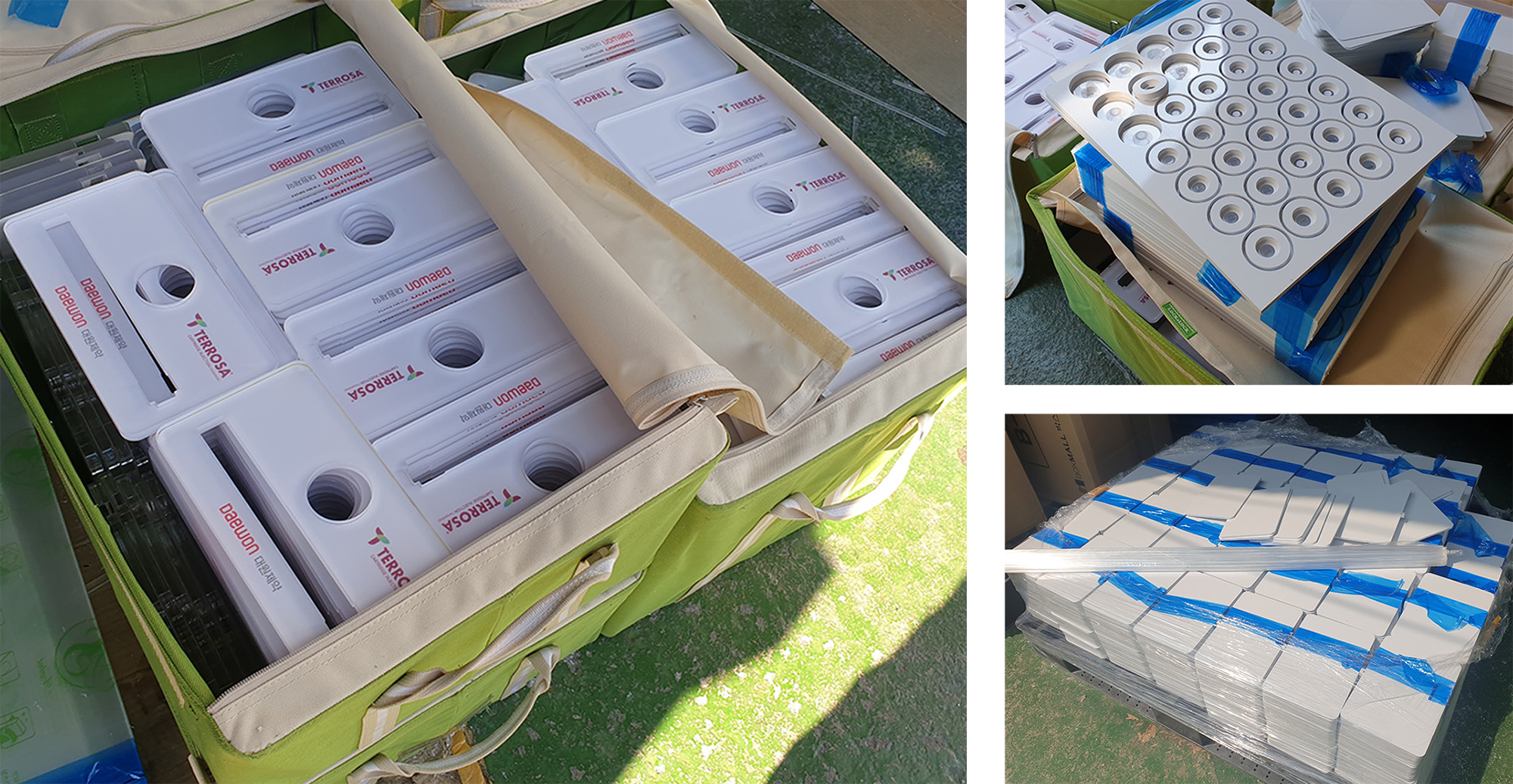

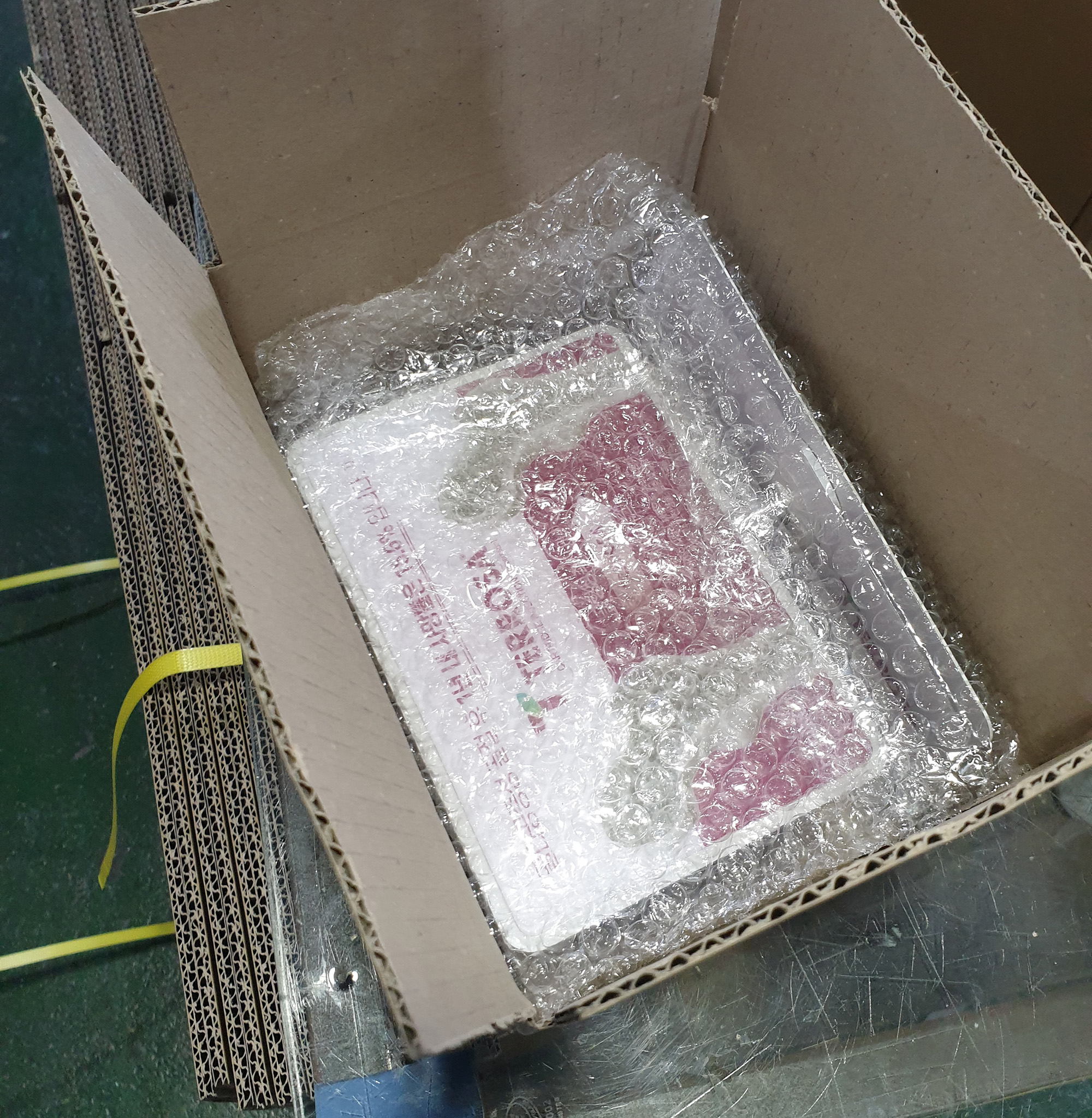

-협의된 방식의 포장과 출고.
