가정용 현관 도어록 시연대 / 에이비에스 전시대 / 도어모형 진열대 제작

상담 내용

-디지털 도어락 시연을 위한 개문형 도어락 전시집기 제작 요청.

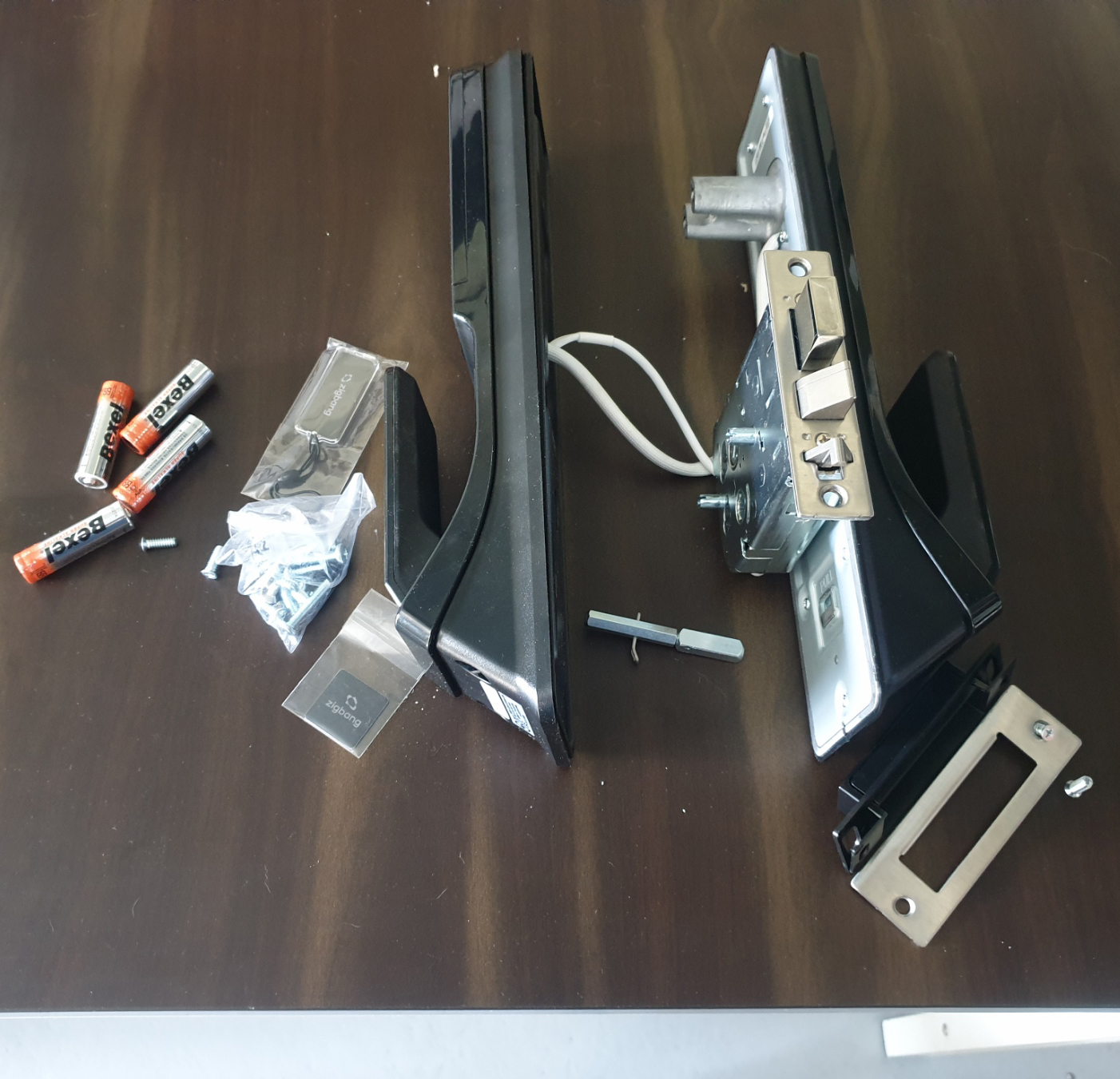

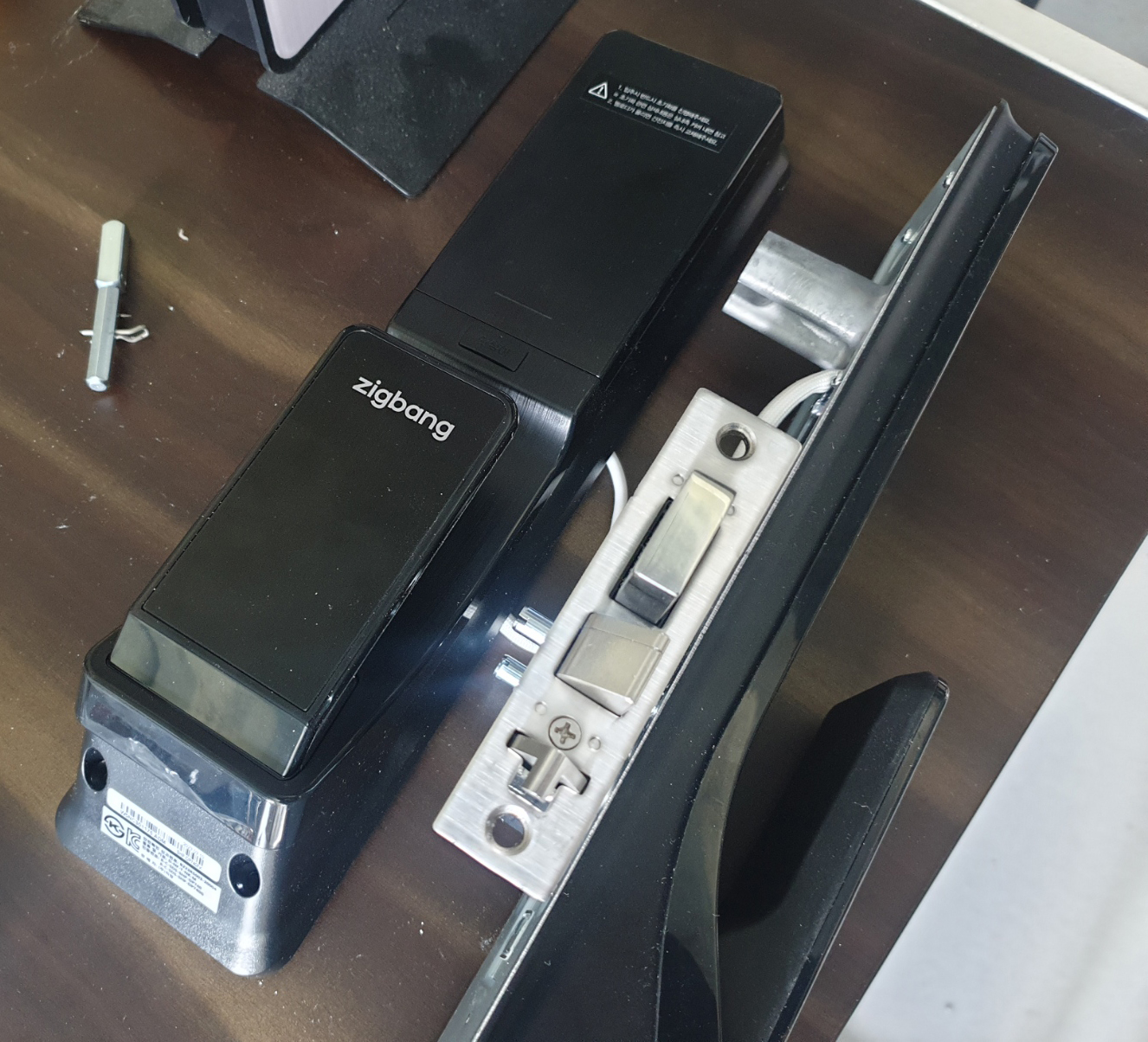

-시연용 도어락 샘플을 수령하여 도어락의 사이즈, 무게, 모티스 사양 등 확인, 검토.



-도어록 시연 시 이동을 위한 손잡이 구성 요청.

-디지탈 도어록 시연대 구성 소재와 구성 방식 등 제안과 협의.



아이디어안

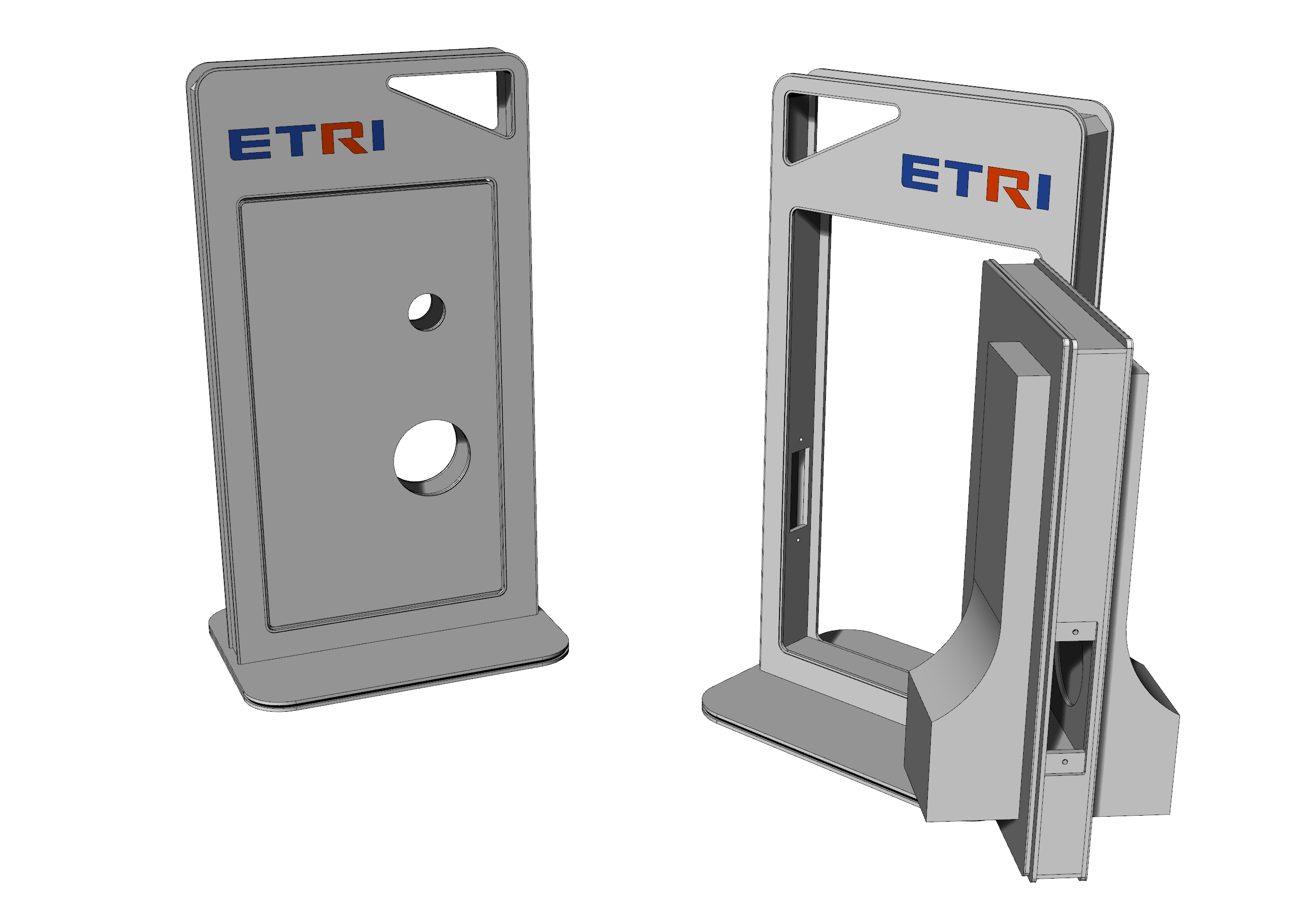

-제제공된 디지탈도어락 샘플의 실측과 상담 중 협의, 검토한 내용을 기준으로

시연대 구체적인 구성 시각화.

-비교적 무거운 상품 진열되는 것과 시연을 위한 도어 구조가 구동되는 점을 감안하여

아크릴에 비해 연질의 소재인 ABS로 기본 프레임 구성.

(본 진열대 특성상 기본 프레임을 아크릴로 구성 시 활용과 이동 등 상황에서 깨질 위험이 있습니다.

아크릴의 질감 또는 투명한 느낌 적용이 필요한 경우 기본 프레임을 제외한

노출 부위에 부분적인 아크릴 활용을 권장합니다.)

-사전 협의된 그래픽 요소의 위치와 사이즈에 맞춰 구성.

-도어락의 모티스 구성 사양과 구동 방식, 실측한 내, 외부 모듈 등을 검토하며 소형화된 시연용 도어 구조 구성.



-시연, 비시연 시 상황을 예상하여 진열대의 기본 사양과 무게 중심 등을 시뮬레이션.



그래픽 작업

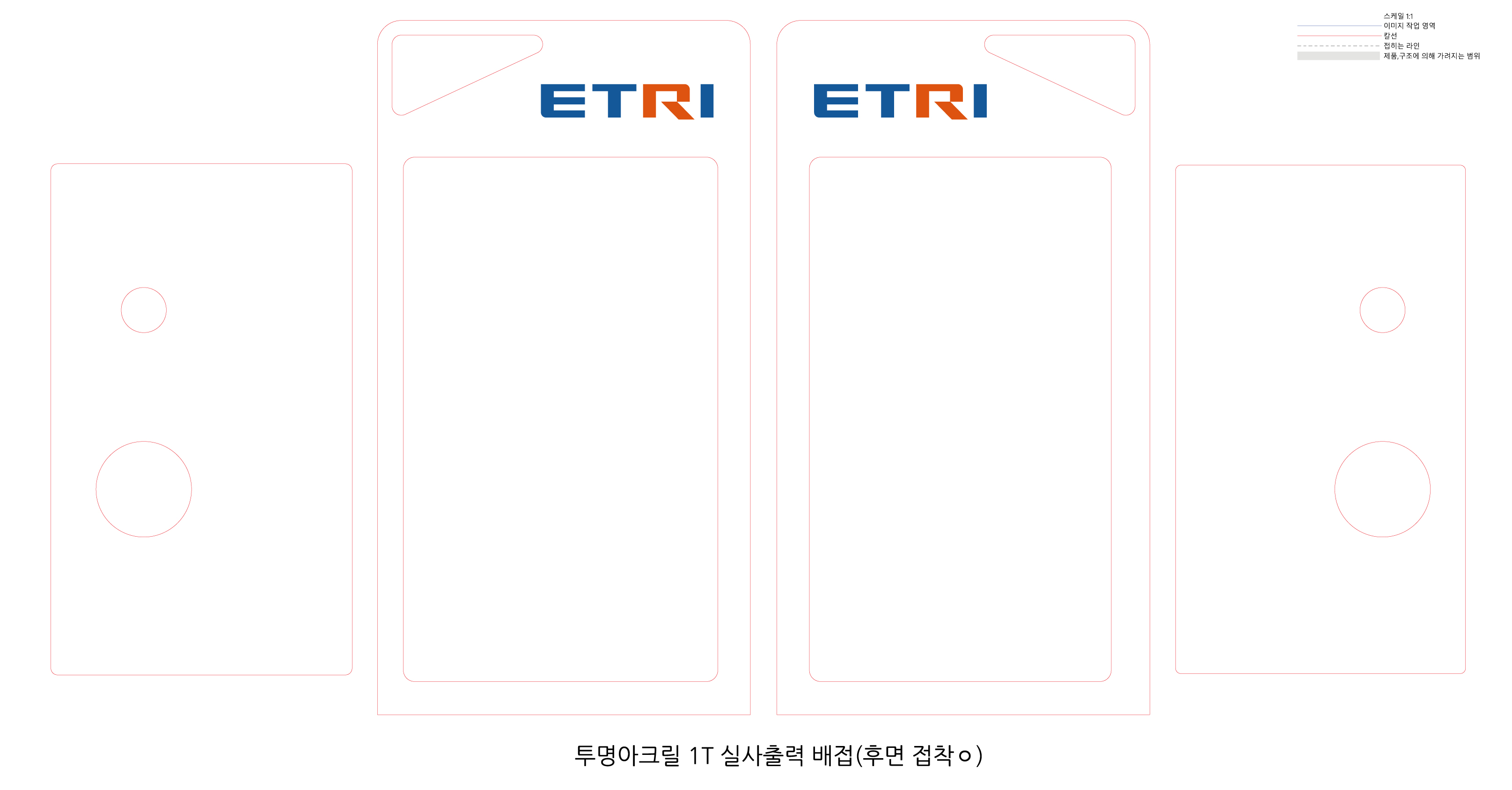

-도어락 시연대의 일부에만 적용되는 브랜드 로고지만 ABS 자재 색상과 투명아크릴 배접 실사된 결과물의

색상, 느낌의 차이를 고려하여 로고가 적용되지 않는 부분 역시 동일한 제작 방식 적용.

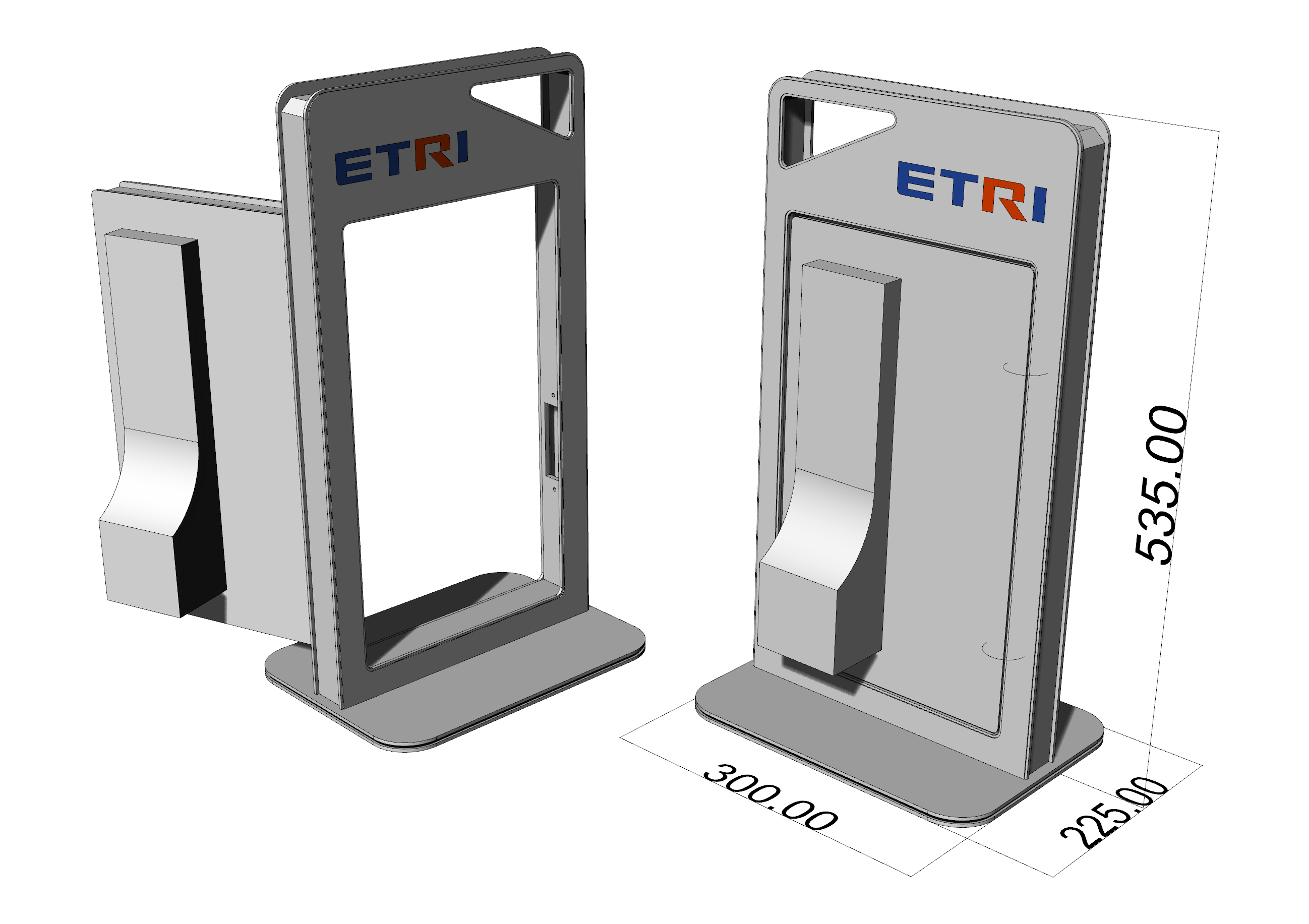

이미지 시안

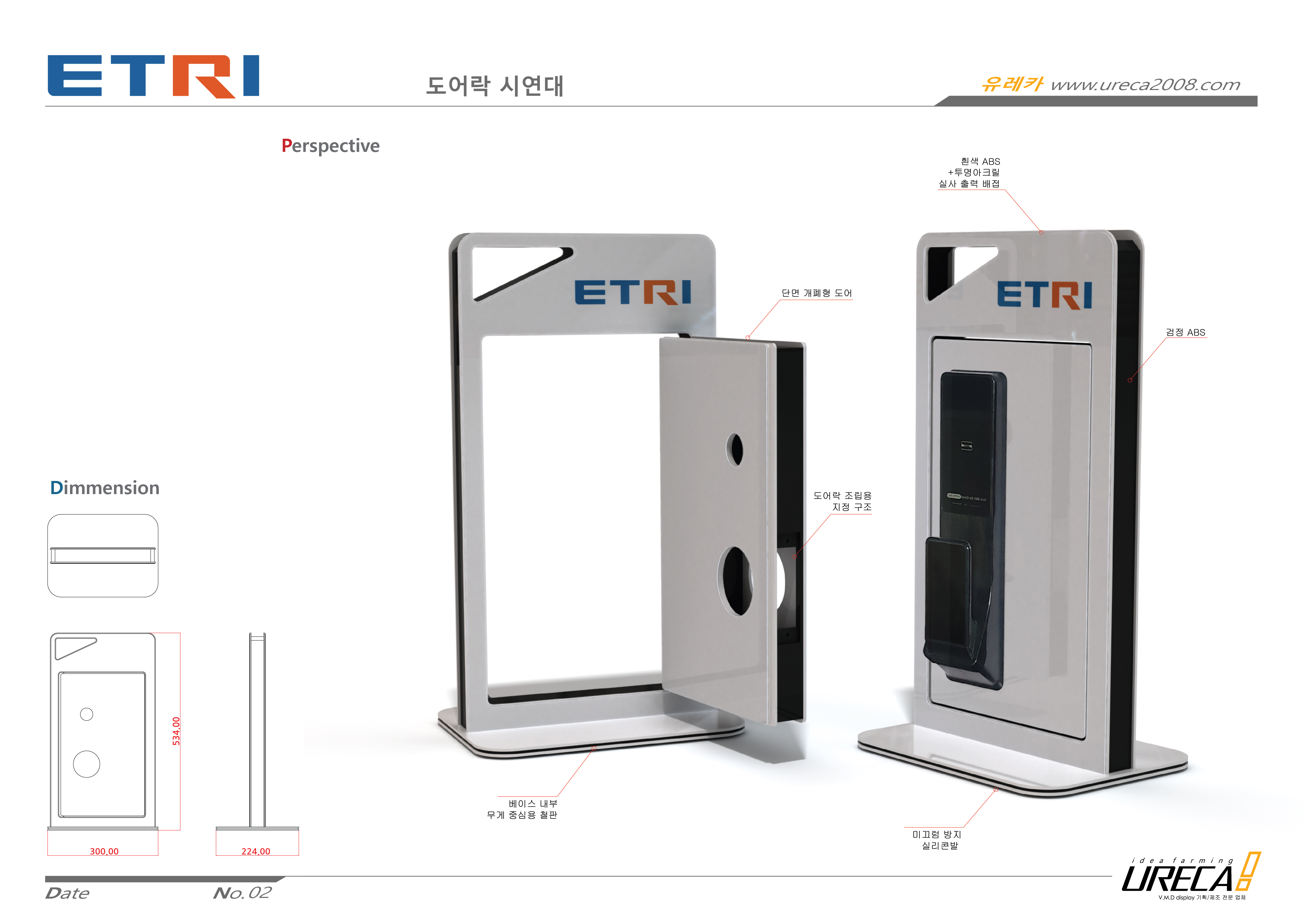

-아이디어안으로 검토된 디지탈도어록 시연대 구체 구조에 브랜드 로고, 소재의

색상, 질감 등을 적용한 이미지 시안 제출.

개문형 ABS 도어록 시연연집기 제작 및 견적 문의

070-8817-9999 / 010-8631-8230

ureca2008@naver.com



제작 진행

-이미지 시안 검토 후 제작 진행 확정 / 지정된 과정에 따라 제작 진행.

-ABS, 아크릴 / 판금 / 실사출력 / 매립 경첩, 인서트너트, 볼트 / 실리콘발 / 도어락 비조립 상태, 개별 래핑, 단위 박스 포장.

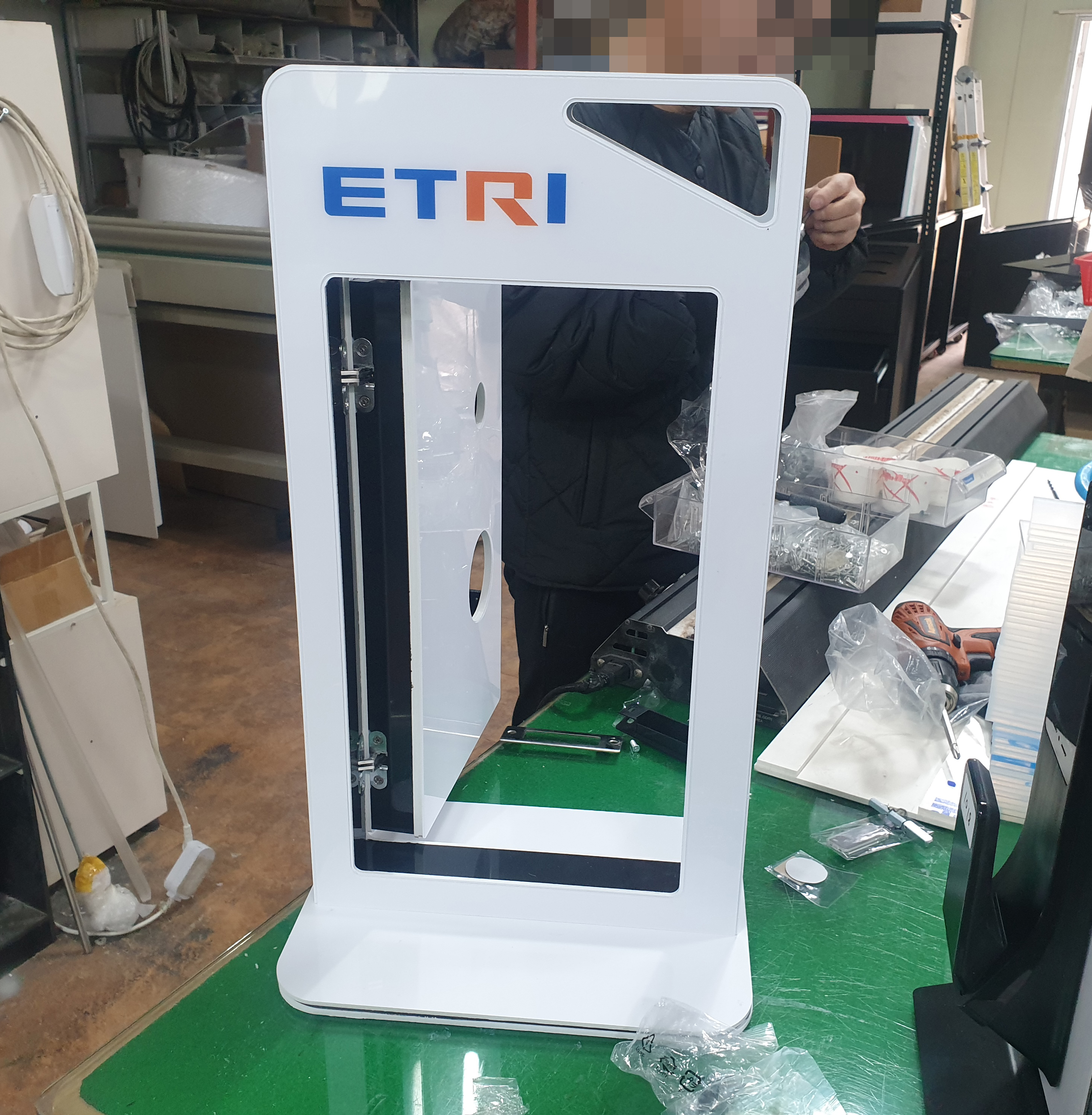

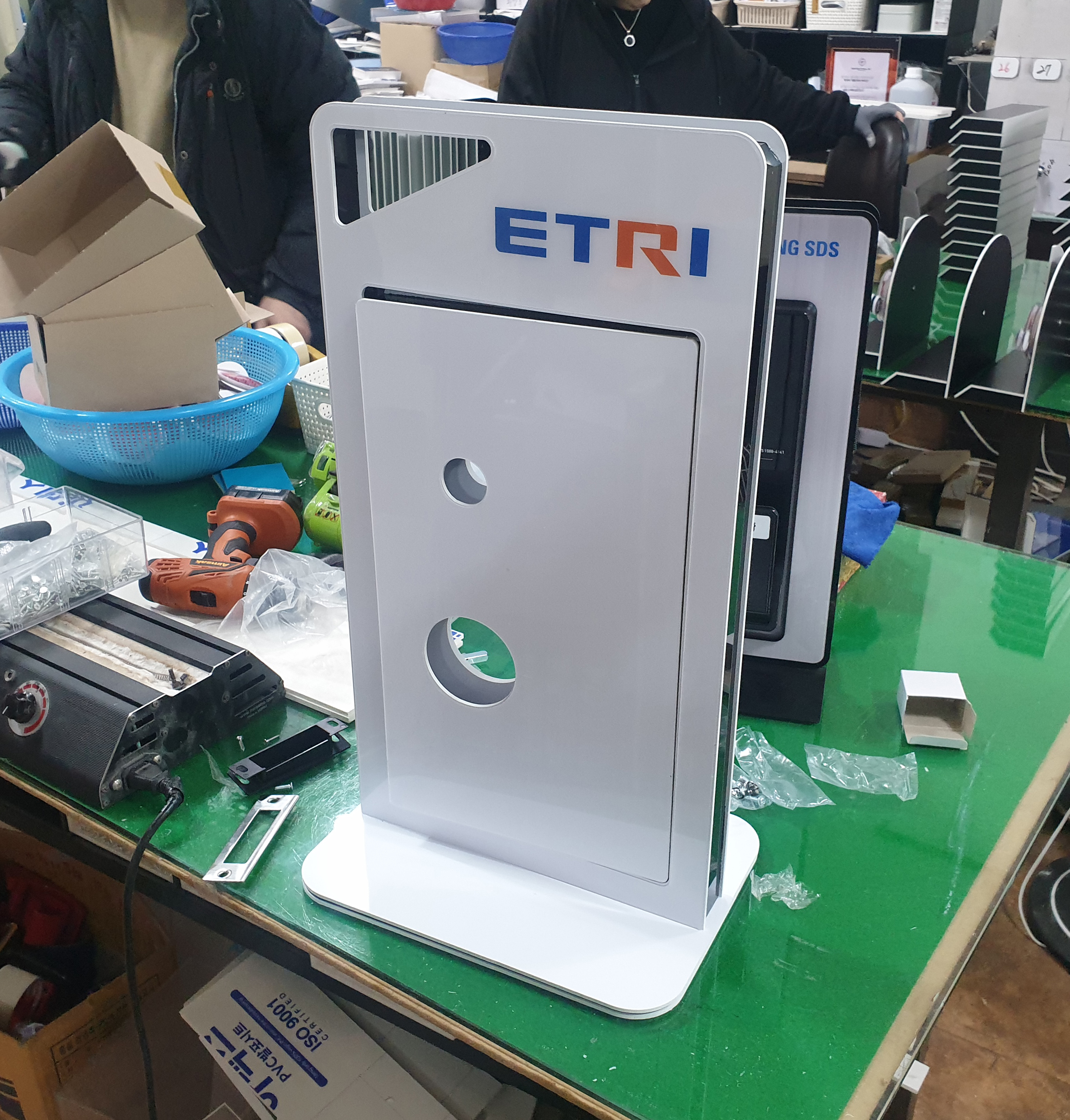

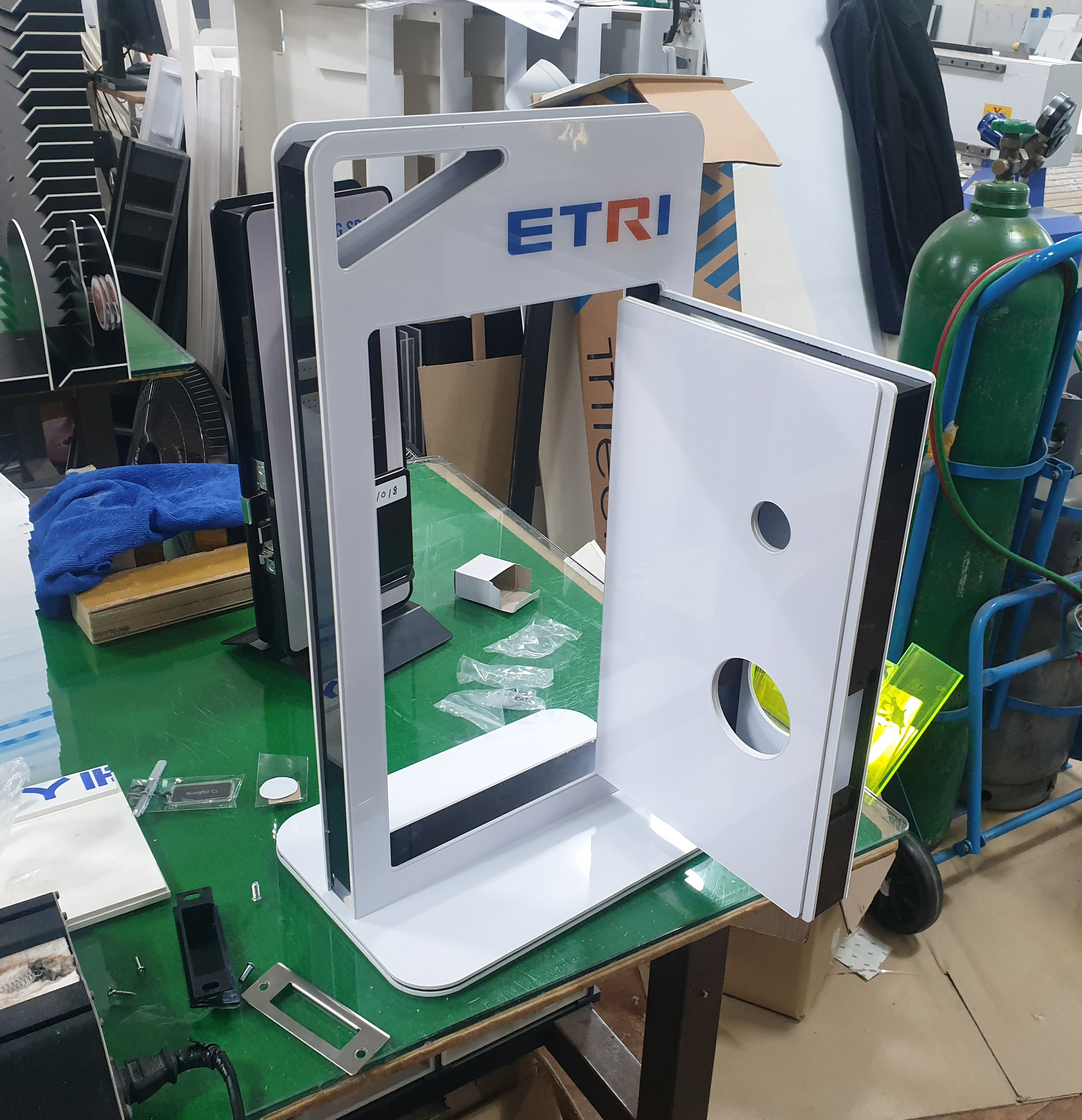

-도어락 설치 전 도어락 시연대 구성.

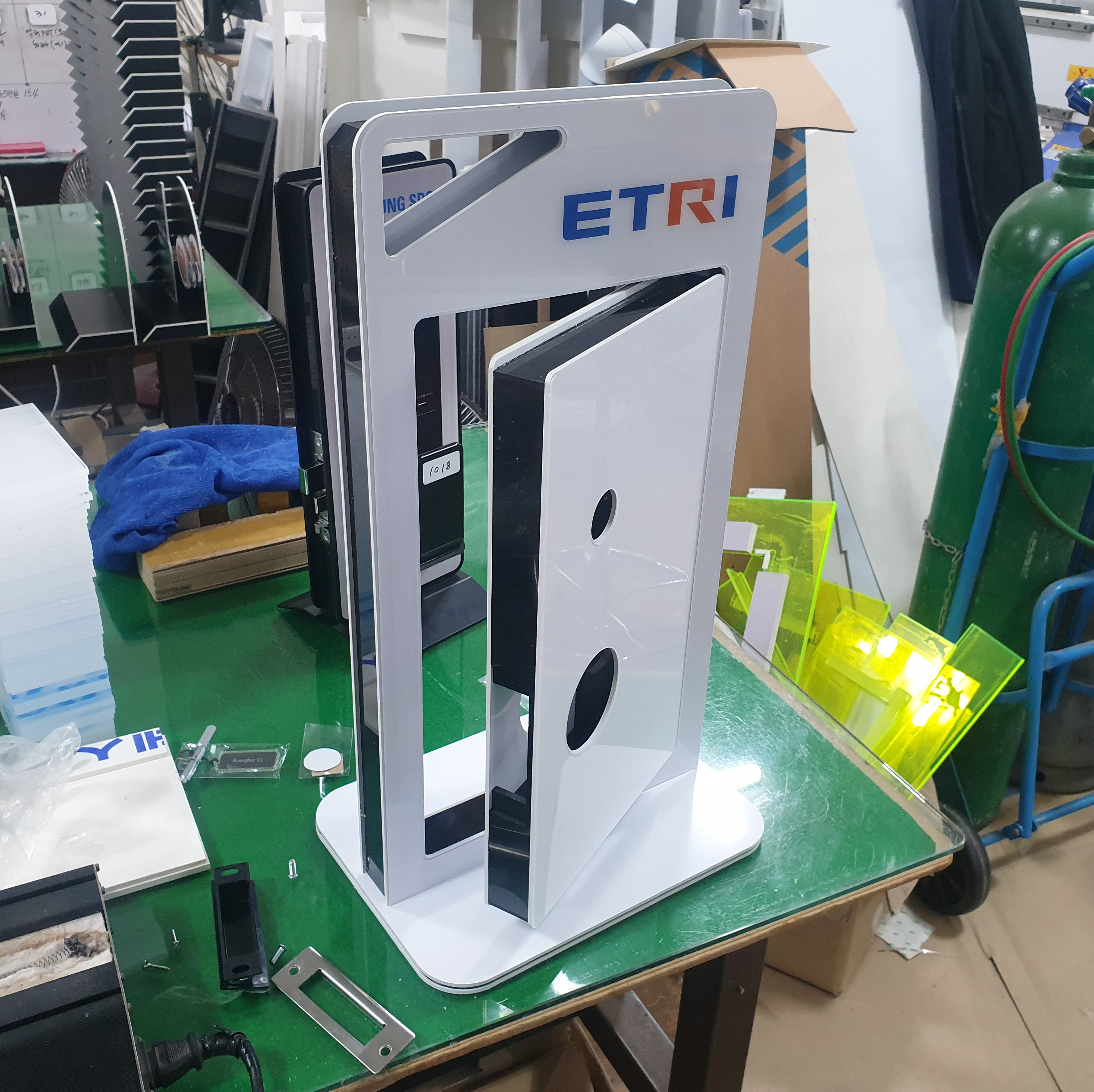

-시연용 도어와 문틀이 되는 시연대 본체의 유격 및 개폐 범위 확인.



-도어 구동 시 간섭 요소 등을 재차 확인하여 개문 테스트.

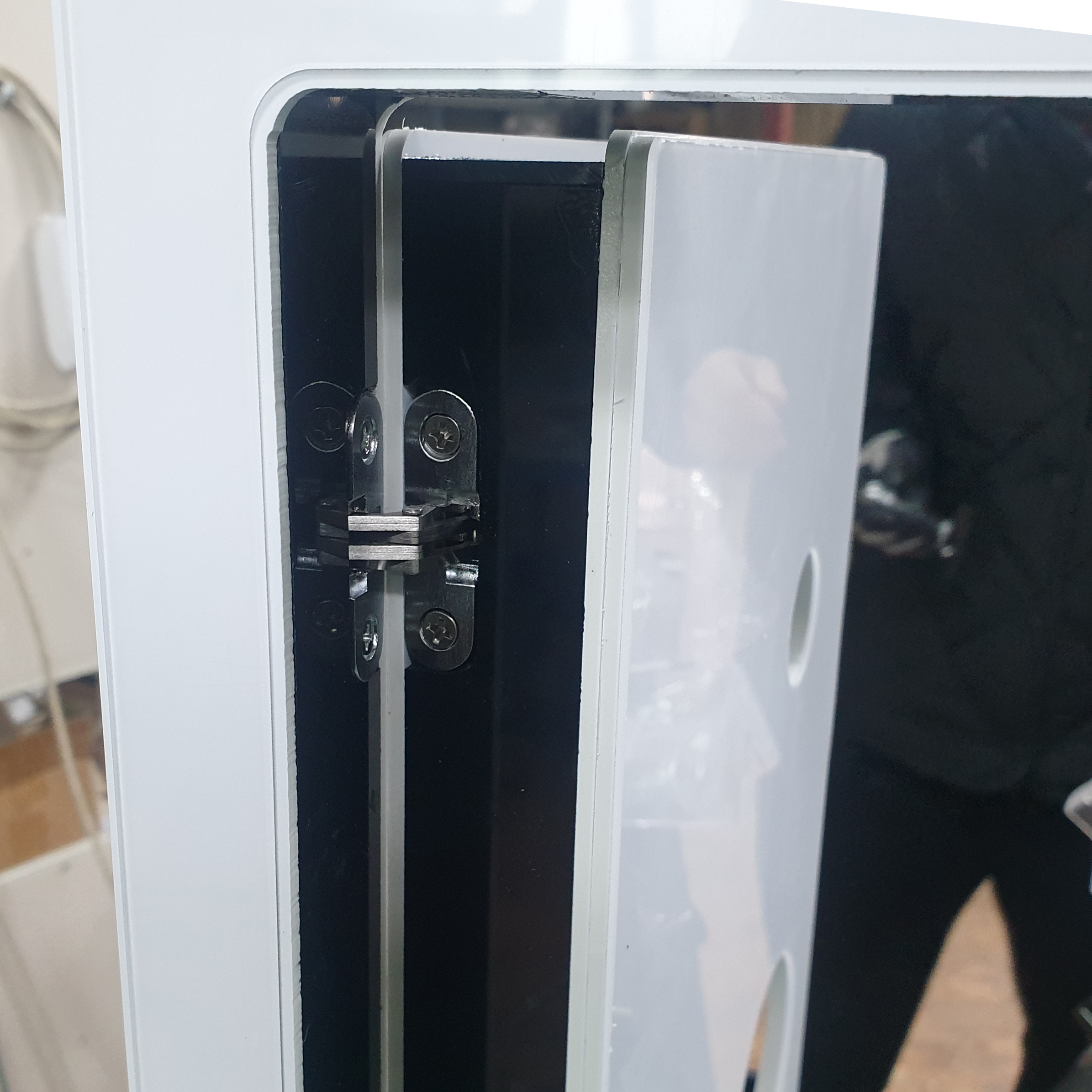

-도어와 프레임의 유격을 최소화할 수 있는 매립형 경첩과 구성 방식.

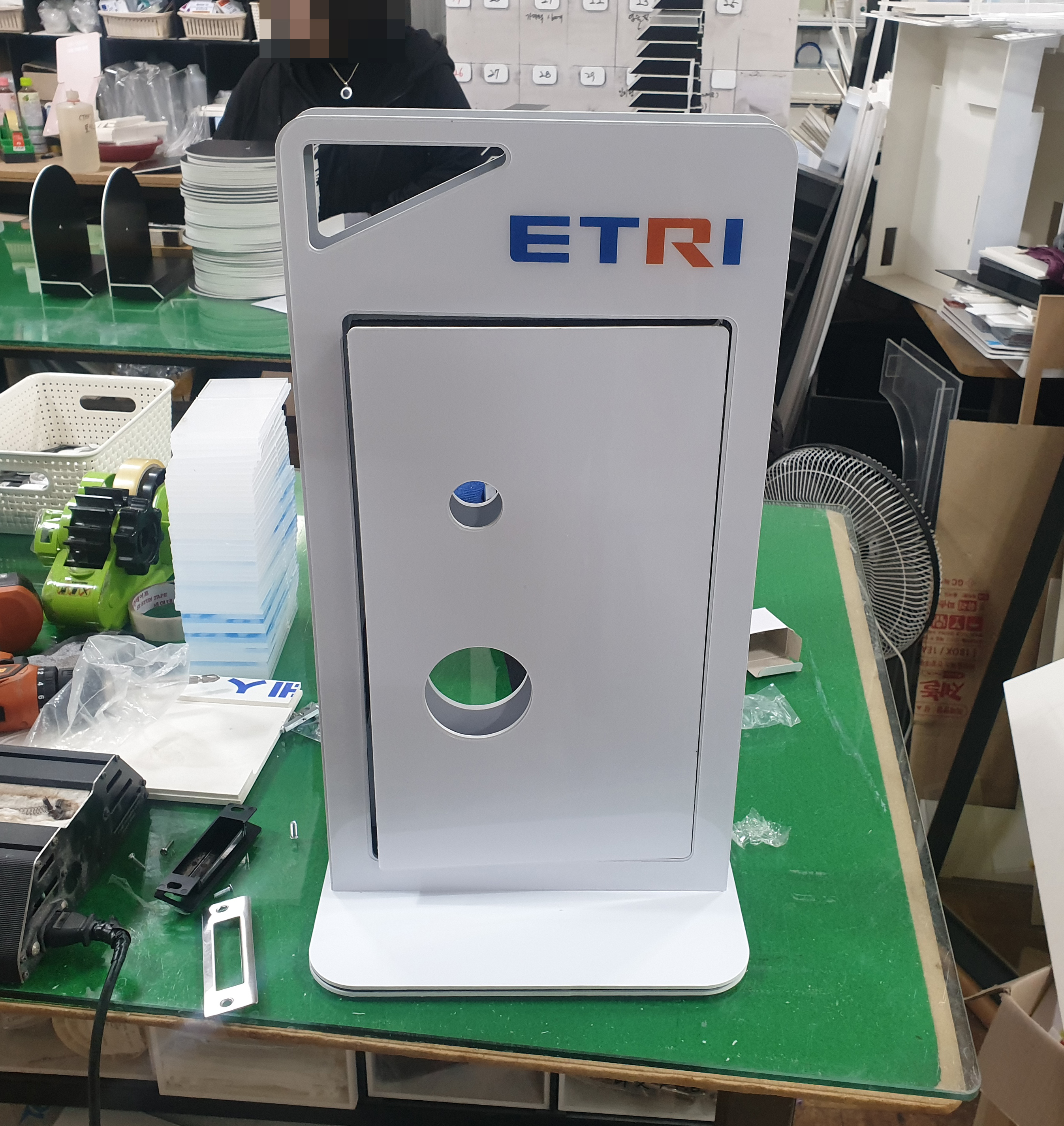

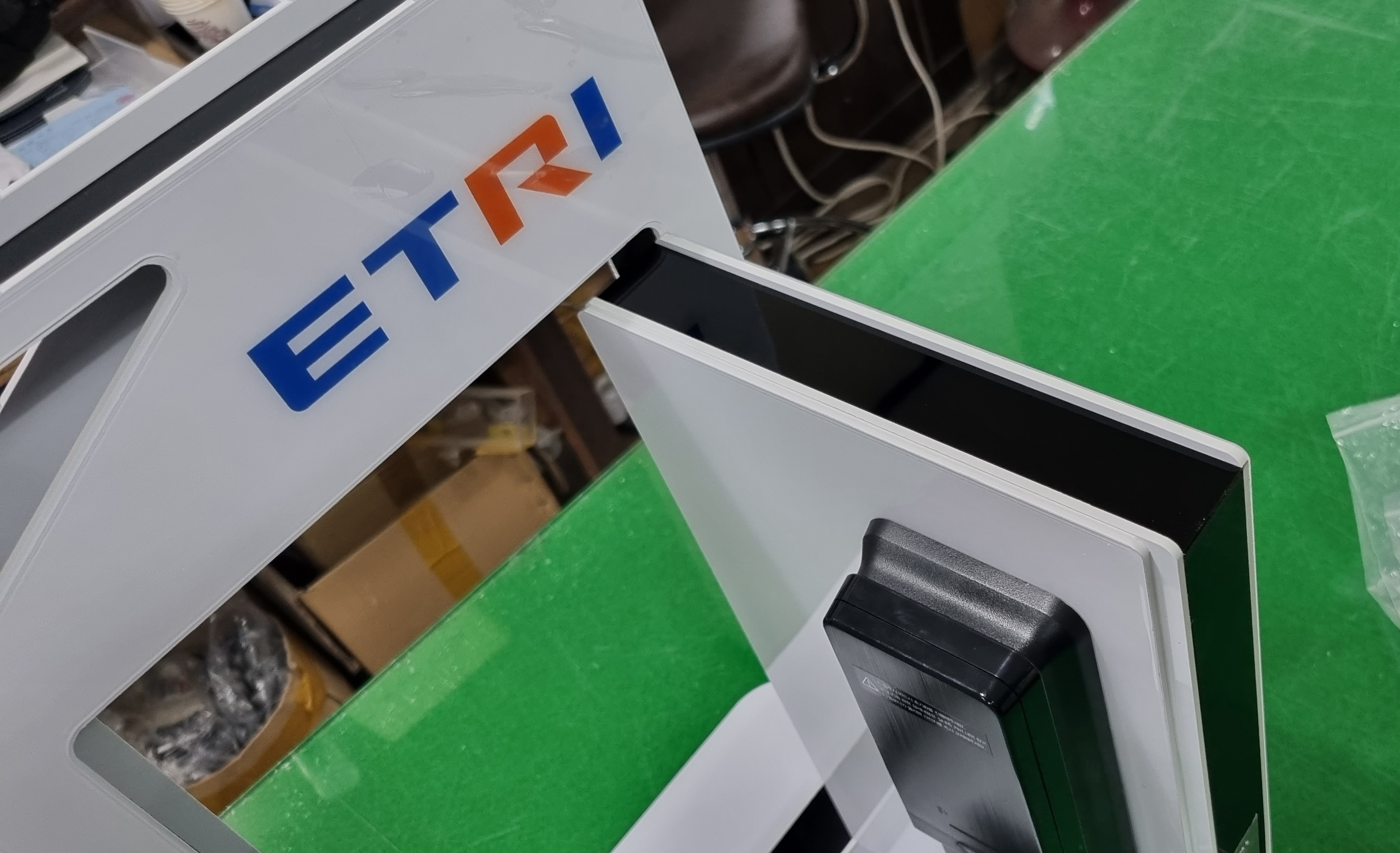

-투명아크릴 + 실사출력 배접으로 구성한 시연대 외부 마감.

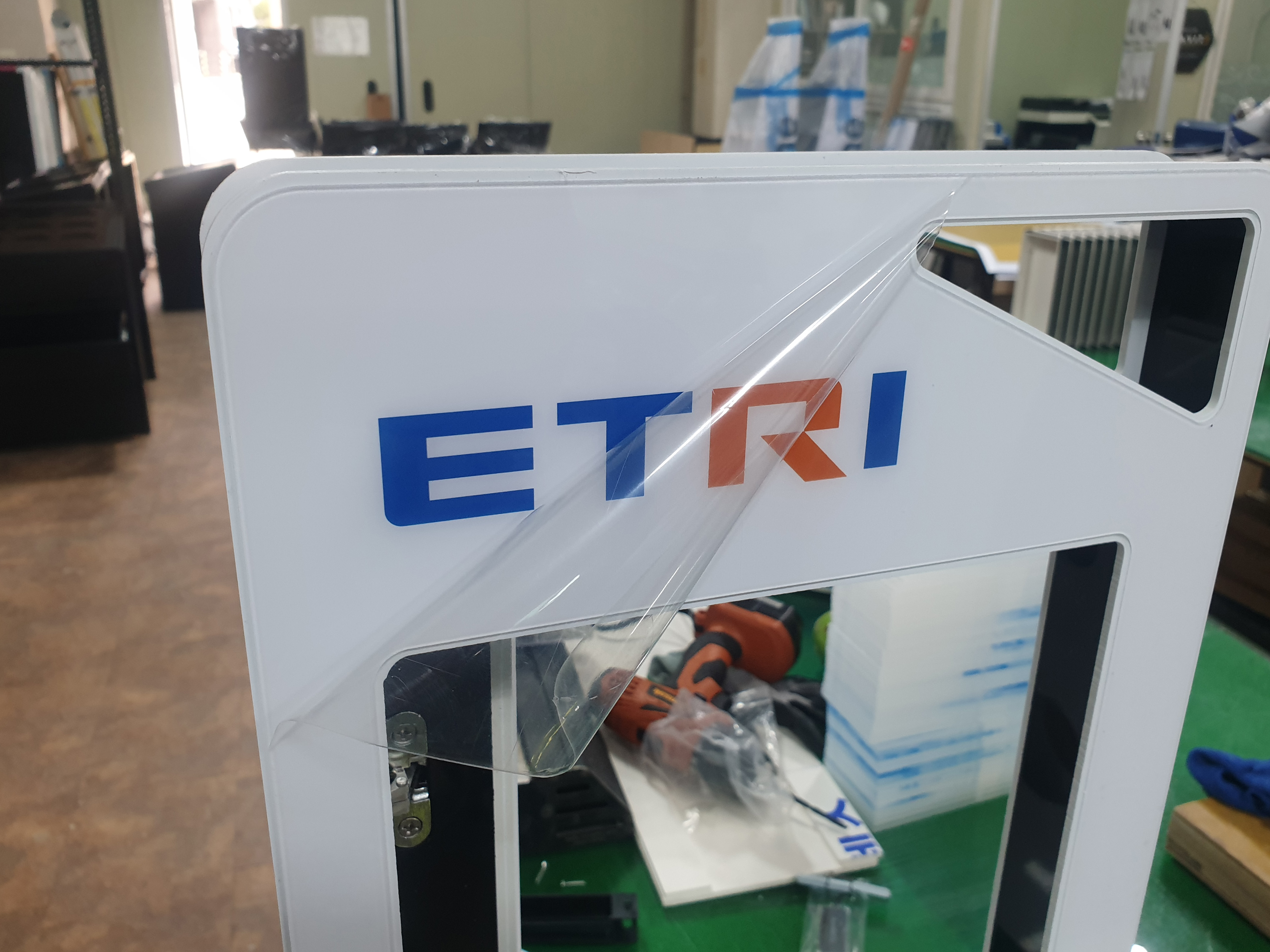

(아크릴 외부 보호 필름은 가공 시 꼭 필요한 부분이 아니라면 제거하지 않으며,

아크릴 표면 보호를 위해 제품 활용 직전 제거되는 것이 좋습니다.)

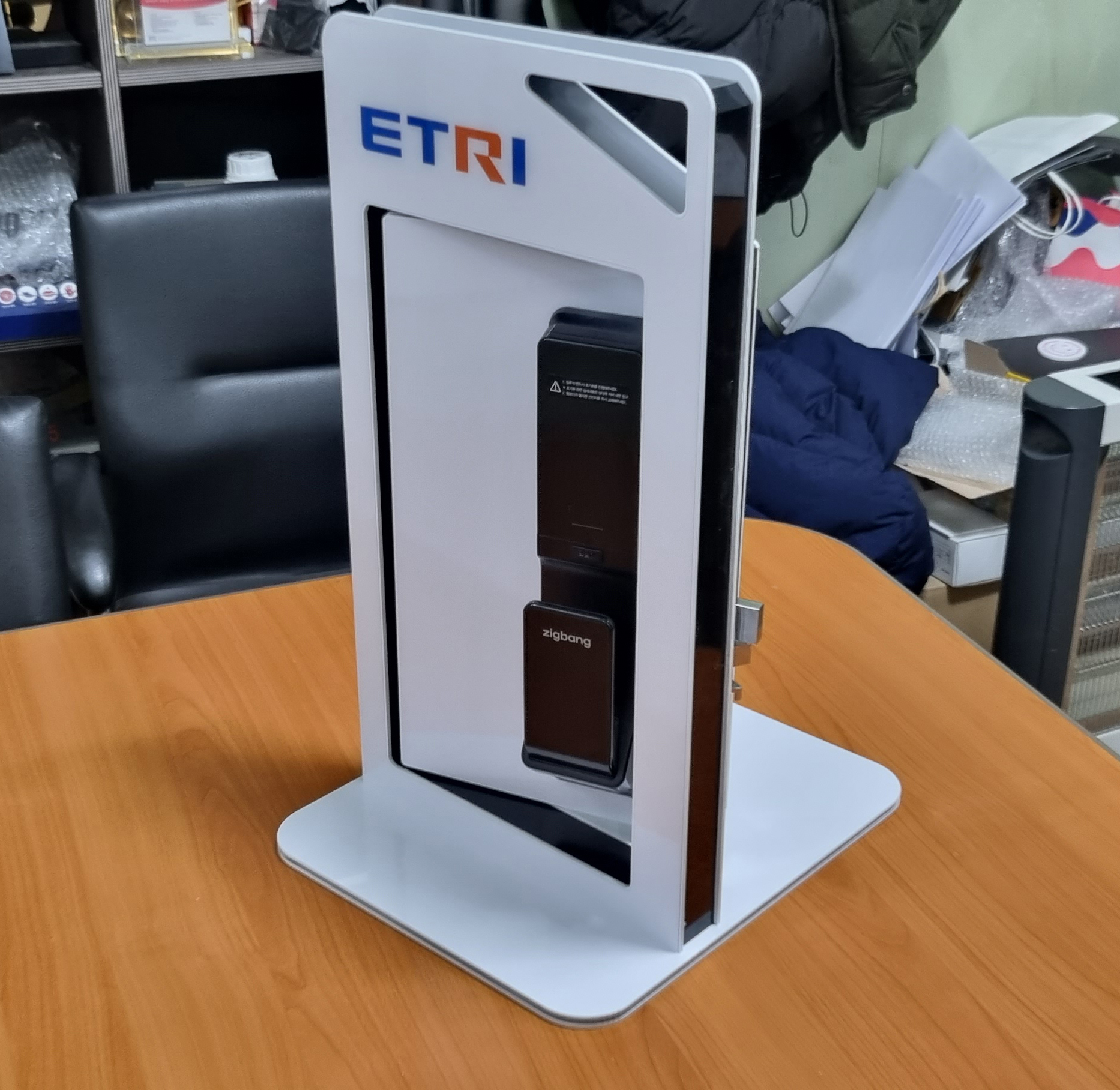

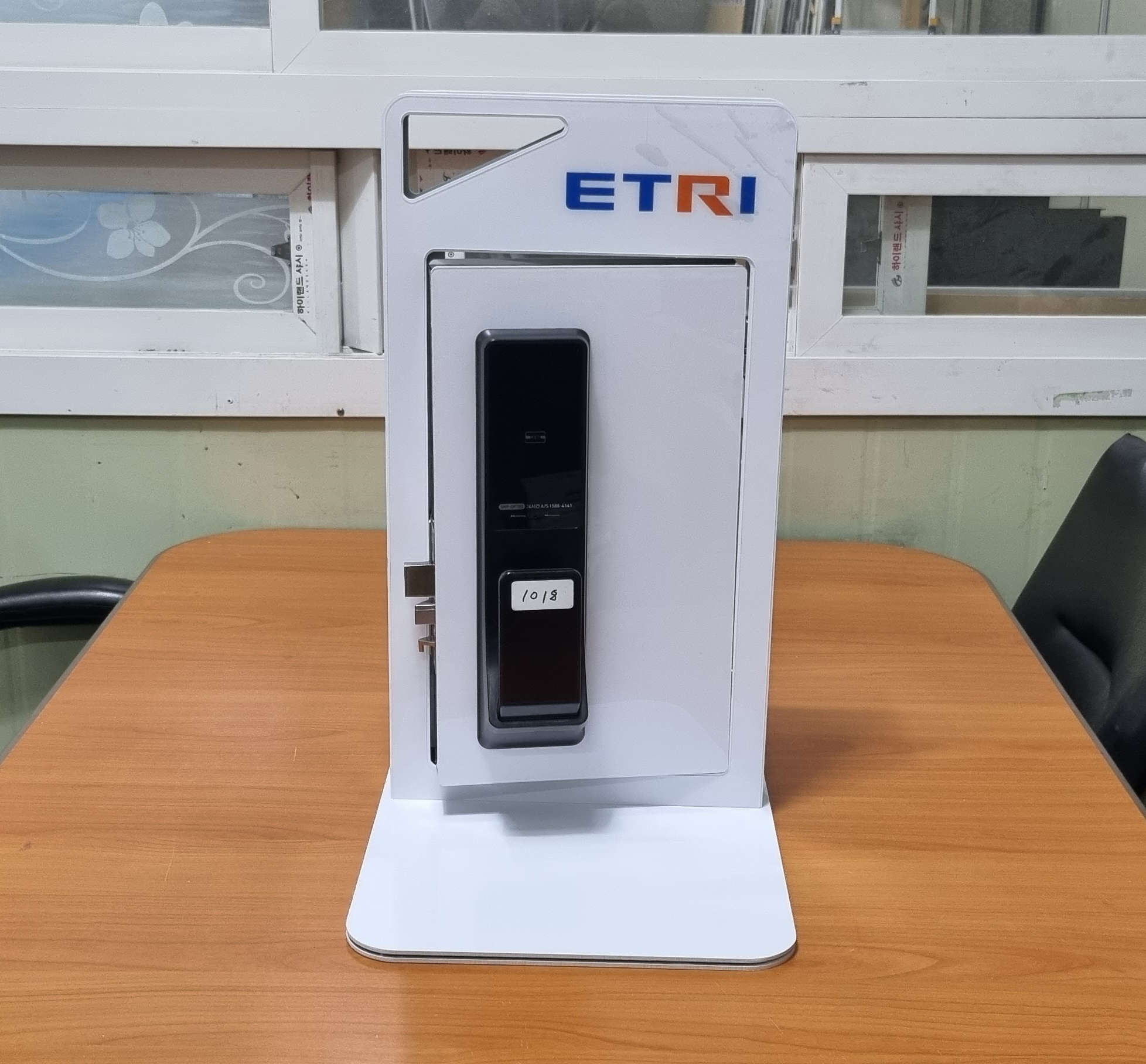

-디지털도어록 샘플 조립 테스트 진행.

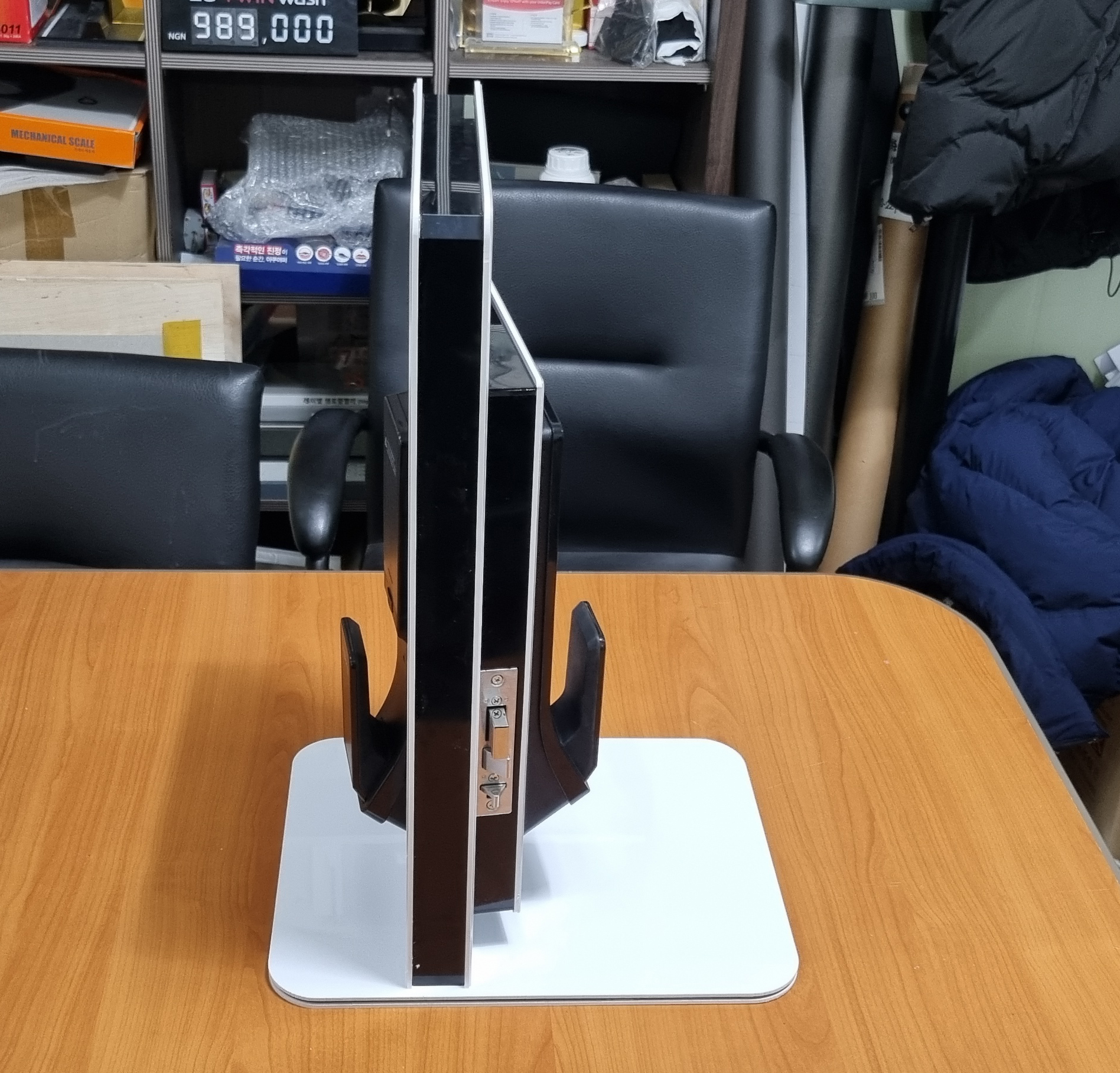

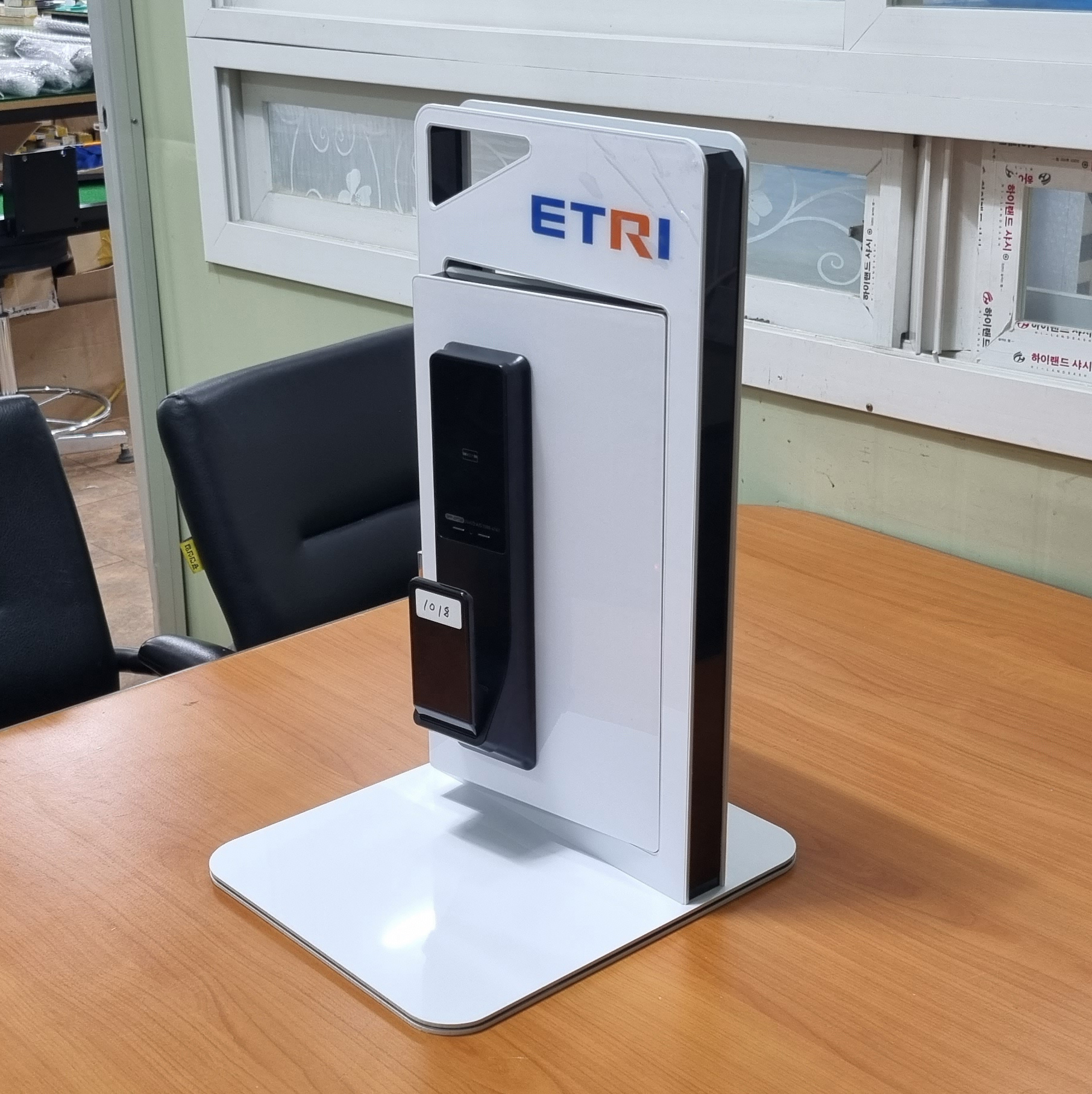

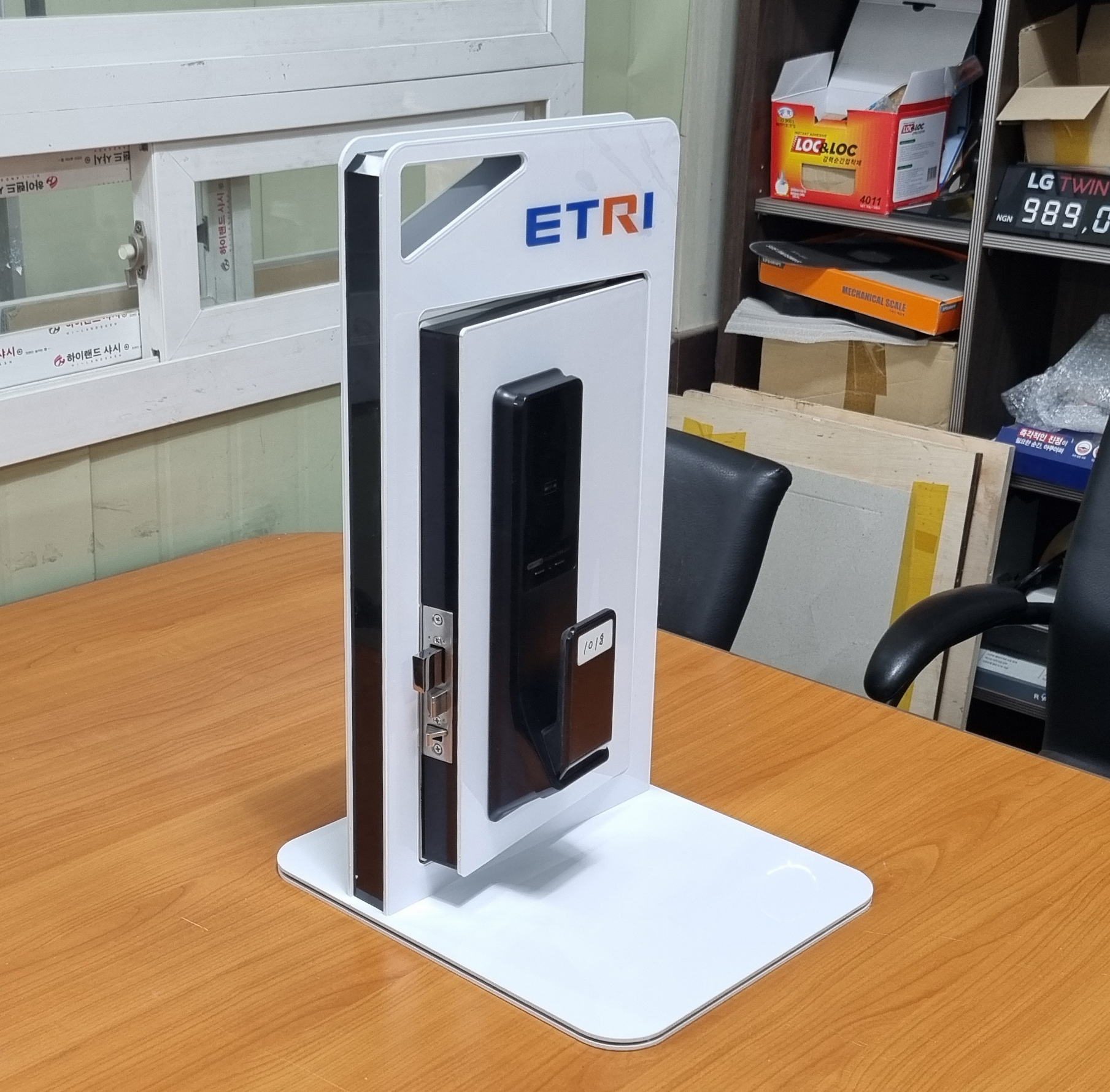

-도어락 설치 후 개문 시 도어락에 의해 무게 중심이 예상보다 크게 전면으로 집중되는 현상을 확인하여

시연대의 베이스 구조 일부 수정. (볼트 조립 방식으로 구성된 시연대 본체와 베이스를 분리하여

전면 뎁스를 확장한 베이스로 재구성 / 초기안에 비해 베이스의 비중이 과하게 보이지만 안정적인 활용이 보다 중요한 요소로 도어의 구동 범위 전체를 기준하여 베이스 뎁스 설정)



-안정적인 활용을 위해 확장한 시연대 베이스로 인해 이동, 보관 시 많은 부피를 차지할 수 있으나

분해 조립이 가능한 구조로 이동, 보관 시 베이스와 본체를 분리하여 부피를 줄일 수 있습니다.
