퍼터클럽 철재 전시집기 / 골프용품 스탠드용 진열대 / 골프채 헤드 판매집기 제작

상담 내용

-조립식 시타용 클럽 진열대 제작 요청.

-시타용 퍼터 헤드 27종과 샤프트 18종, 시타용 퍼터 조립을 위한 공구 세트로 구성 예정.

-유레카 제작 사례를 기준으로 시타용 집기의 활용 범위와 구성 방식 협의.

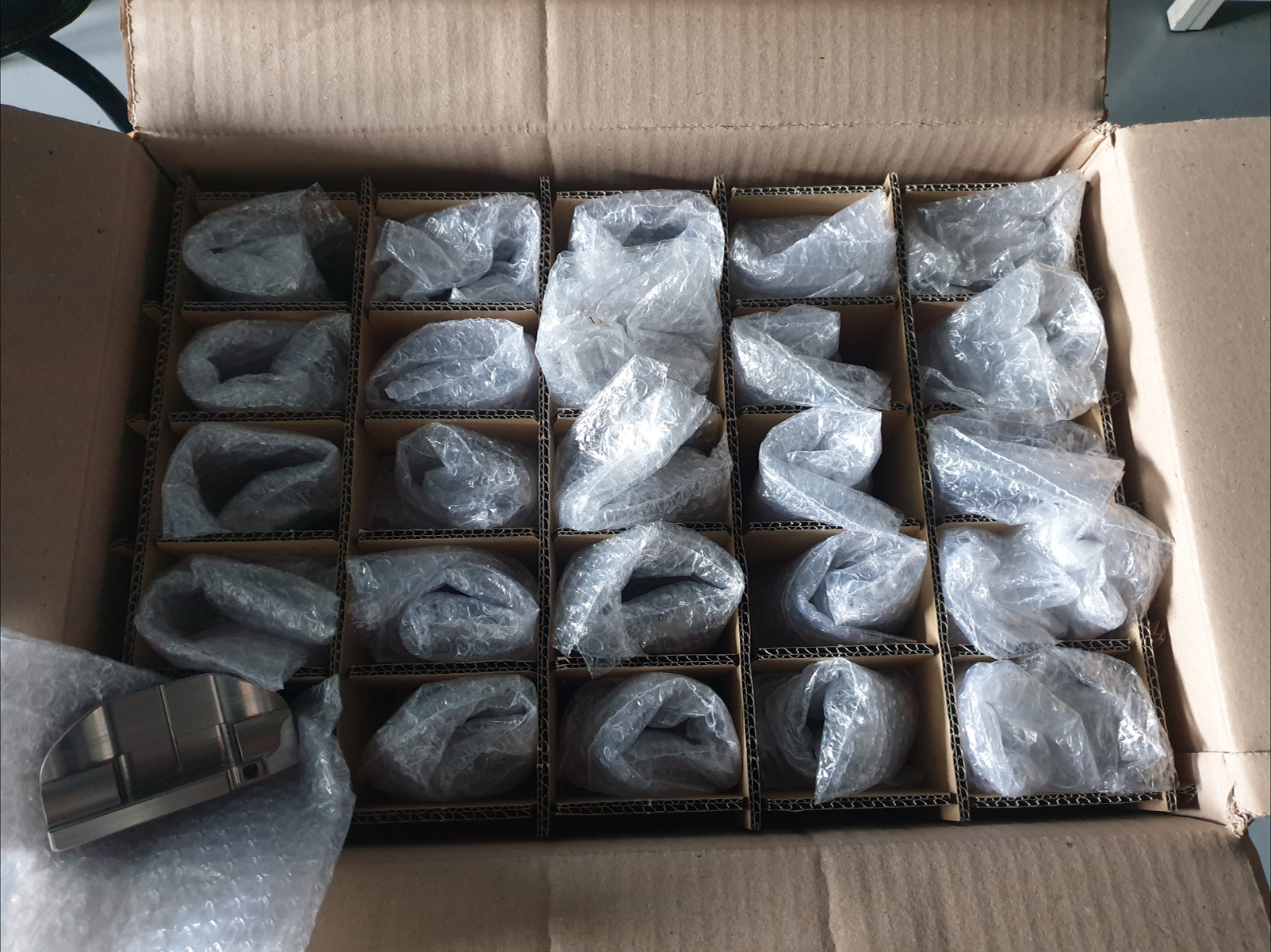

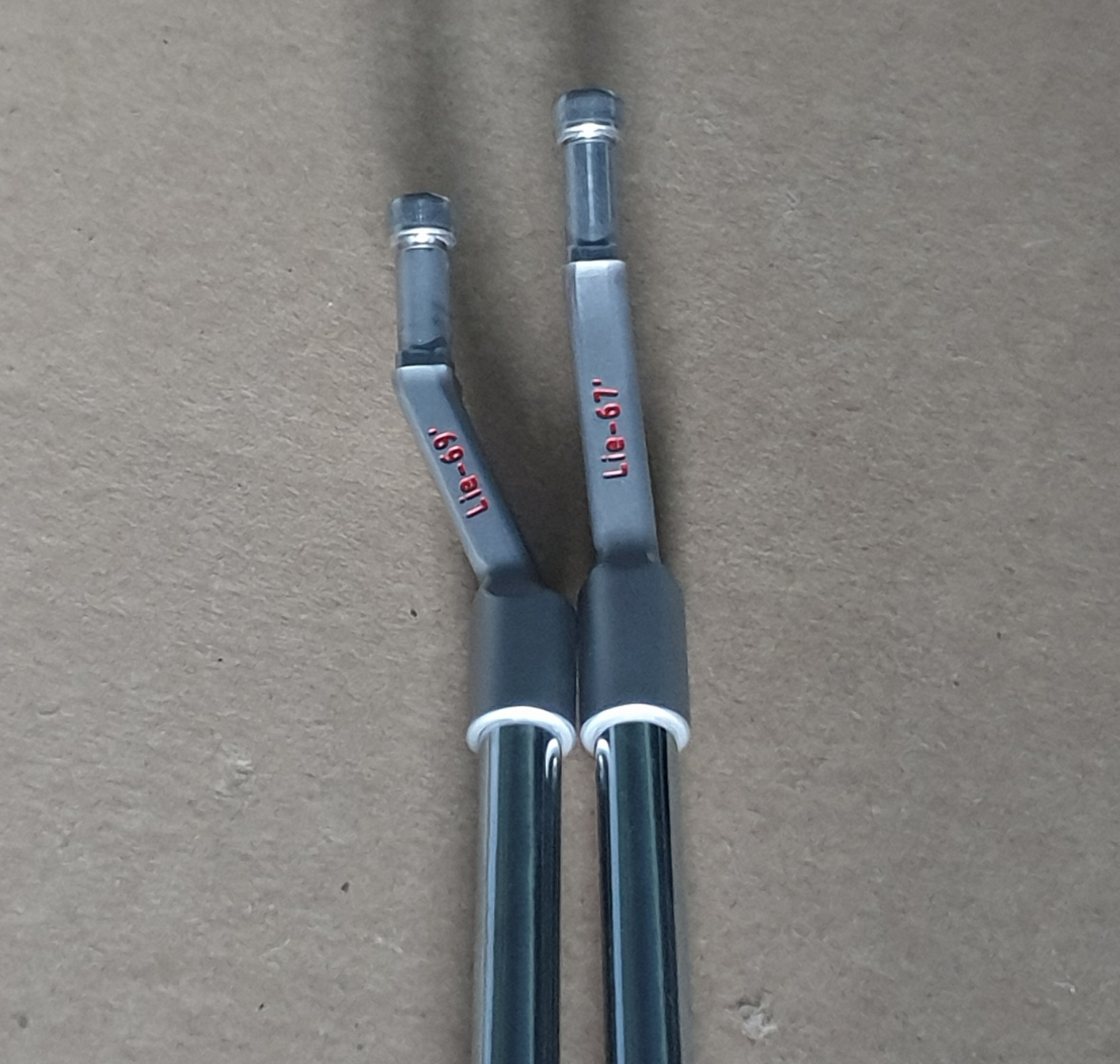

-고객사가 제공한 퍼터 헤드와 샤프트를 관찰, 실측하여 협의된 구성 방식 적용과 범위 제안, 협의.





아이디어안

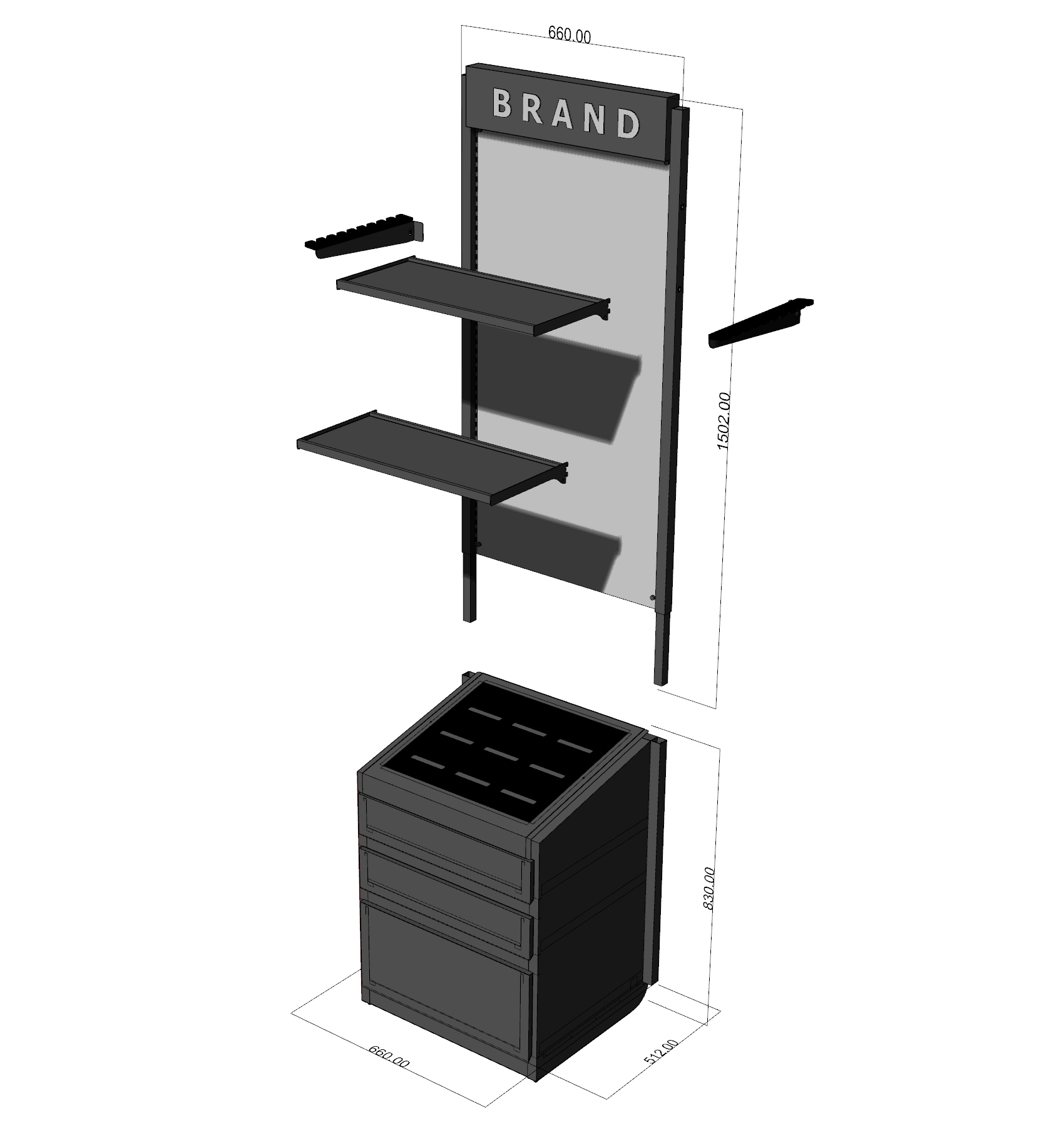

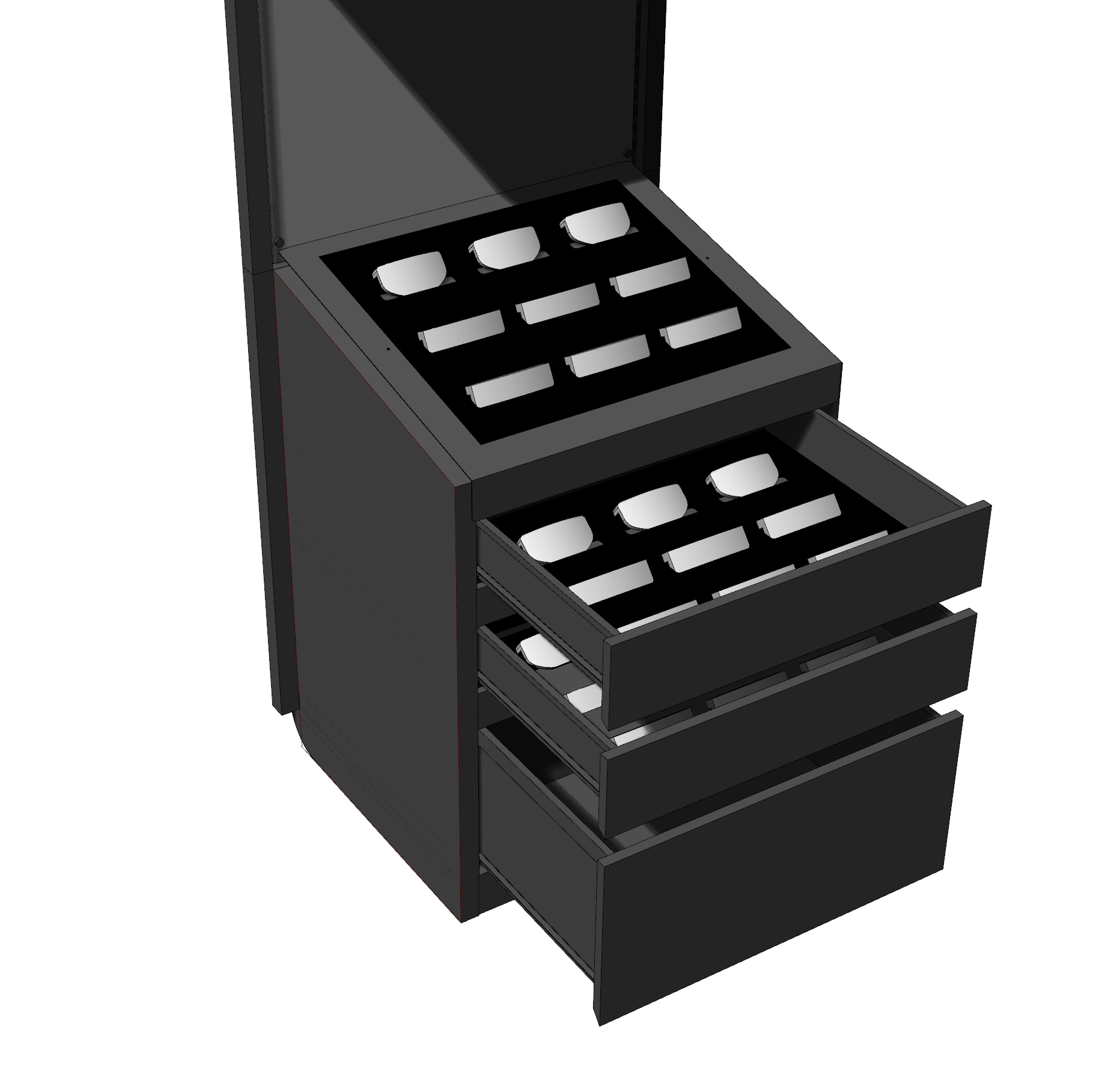

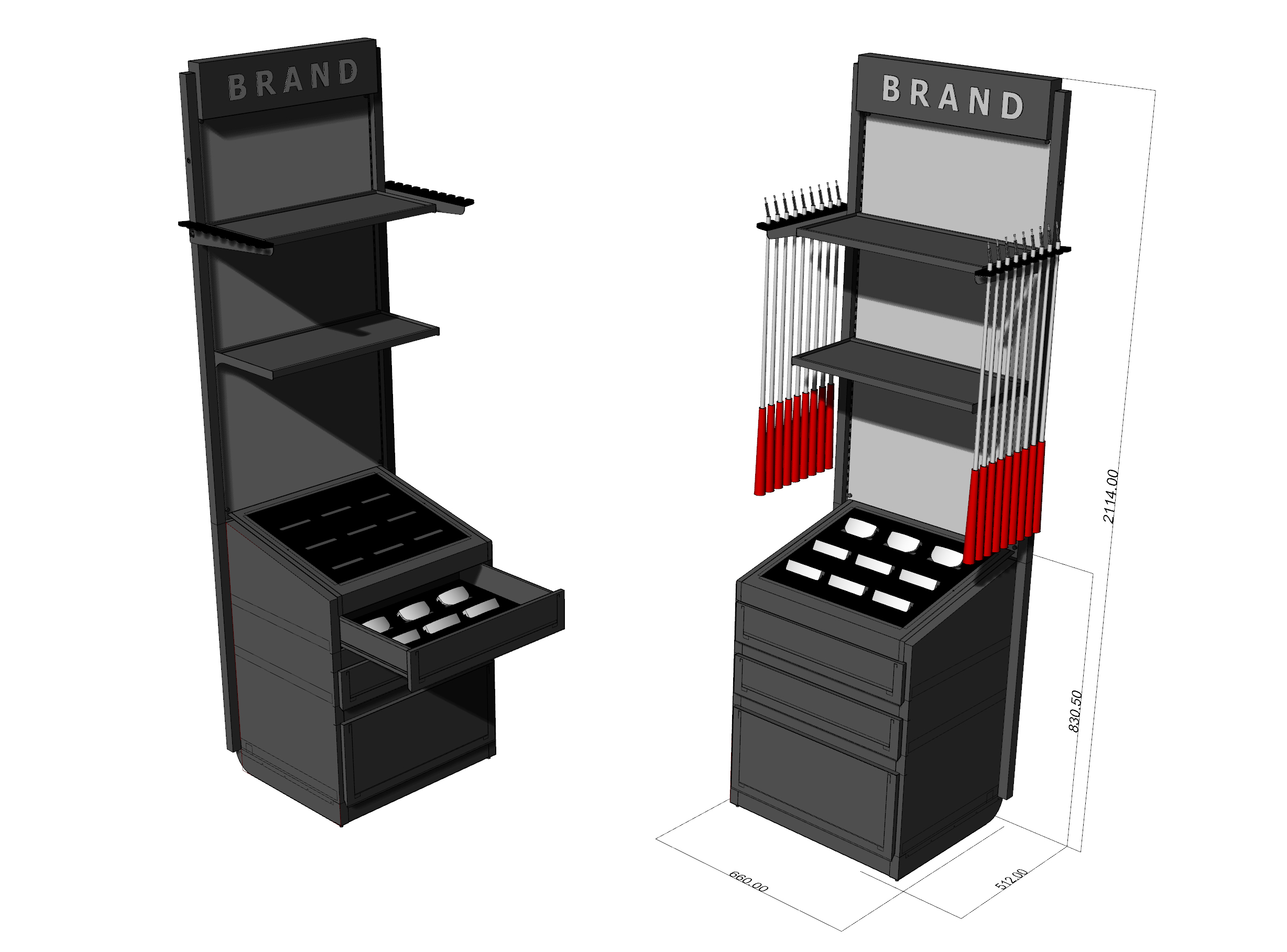

-제안 내용을 기준으로 (부분)조립식 시타용 진열대 구체 구조 제안.

-시타용 진열대의 전체 사양과 각 파트의 기능 및 구성 방식 구체화.



-요청 내용의 반영과 진열대 기능, 구조 등을 포함할 때 적정한 조립 범위를 협의하여 구성 진행.

(최소 단위로 부품을 구분하여 조립 구조의 구성 역시 가능하나 조립의 난이도와 효율을 고려하여

베이스, 후면보드, 선반 2개, 샤프트 거치부 총 5개의 부품으로 분해, 조립)



-베이스의 상부와 1,2단 서랍을 퍼터 헤드 27종 거치 공간으로 설정.

(베이스 상부의 오픈 공간은 메인 또는 활용이 잦은 퍼터 헤드 배치)

-퍼터 헤드의 유형을 크게 2종으로 구분하여 각기 다른 사양의 퍼터 헤드 거치가 가능한 범용 구조 구성.

-납기와 제작 수량 등 본 건의 상황을 감안하여 거치 구조의 소재를 아크릴 + 포맥스로 설정.

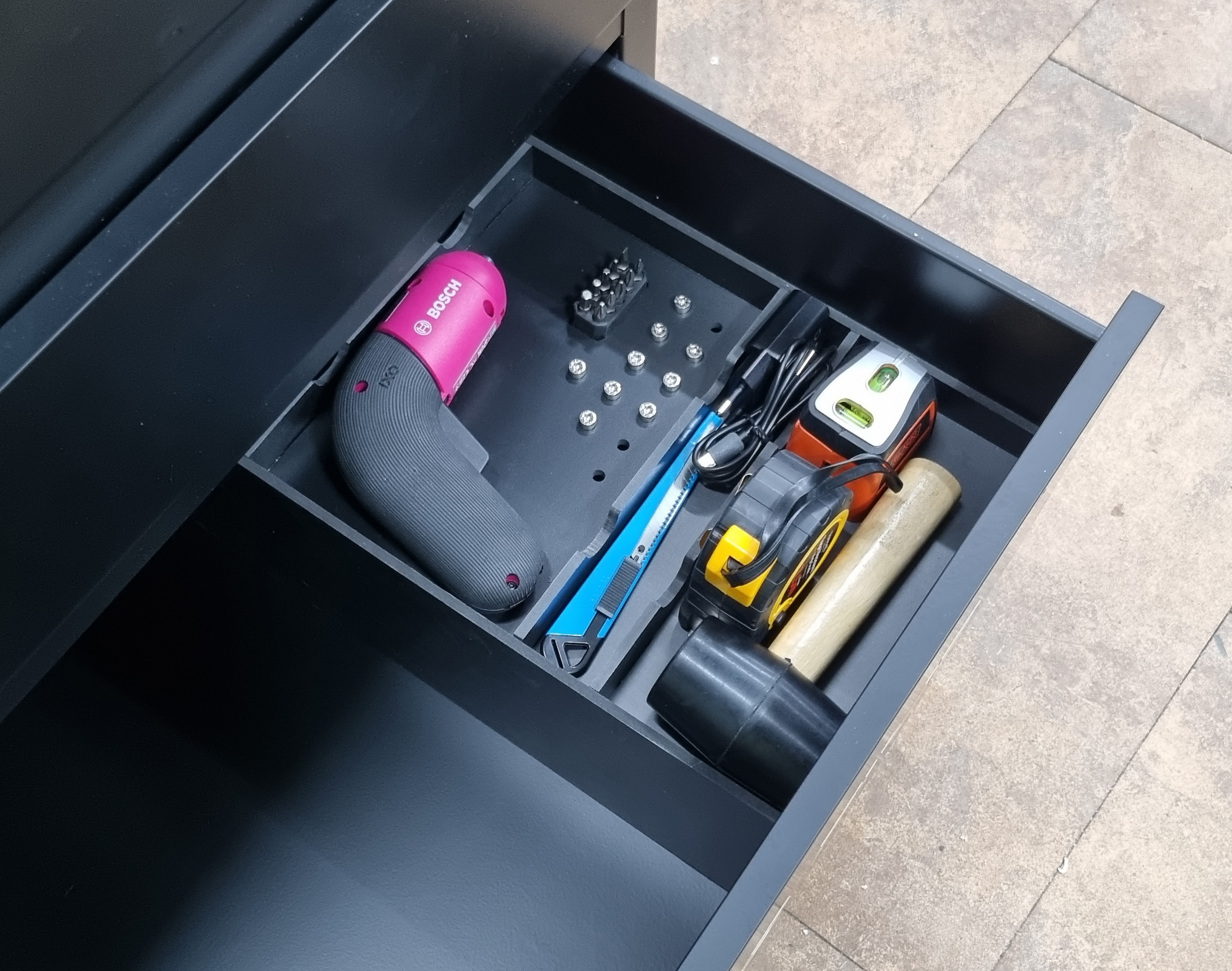

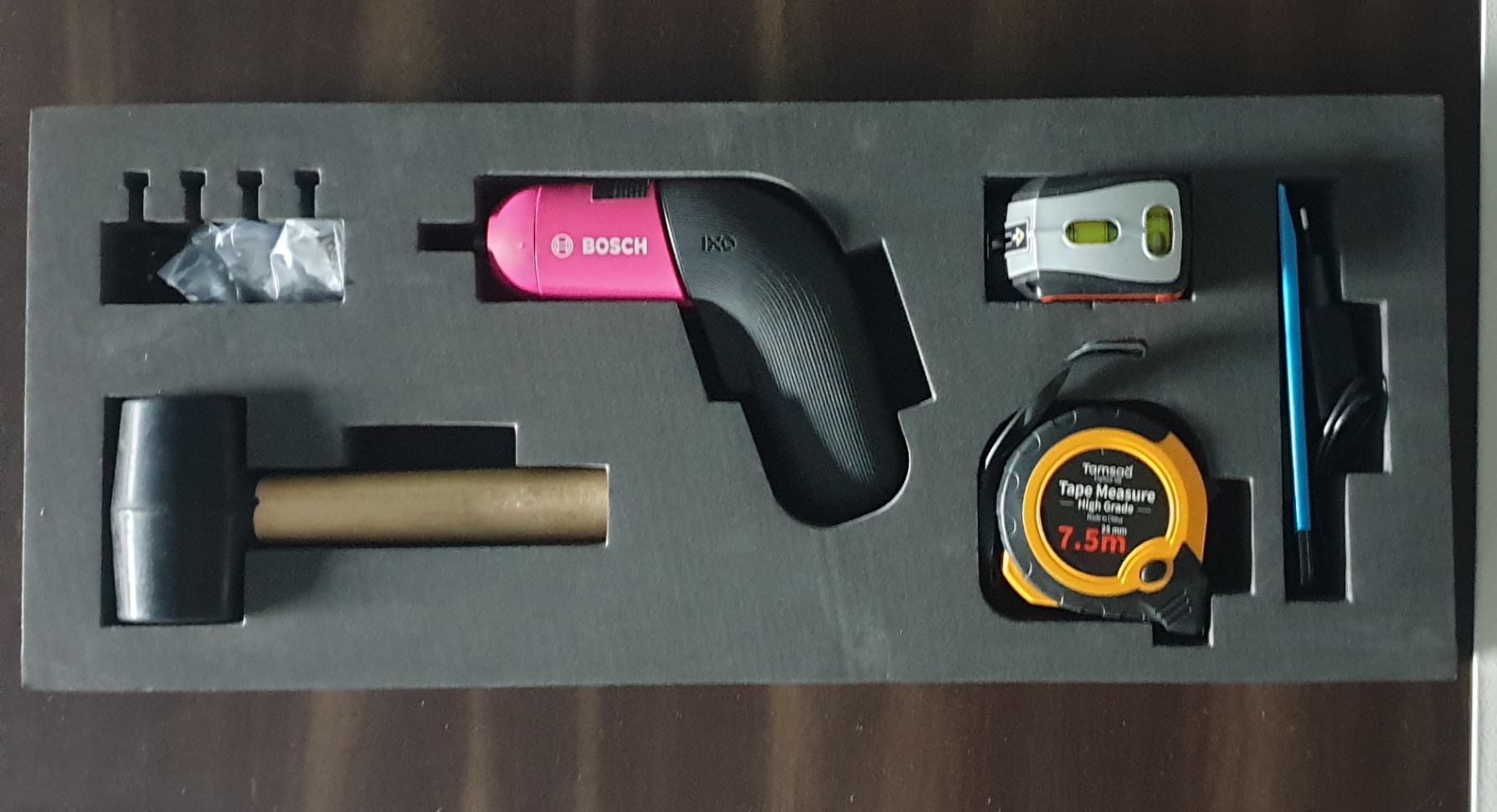

-3단 서랍을 공구 및 헤드 커버 수납 공간으로 구성.

골프클럽 시타용 진열대 제작 및 견적 문의

070-8817-9999 / 010-8631-8230

ureca2008@naver.com



제작 진행

-아이디어안으로 각 파트의 기능과 구성 방식을 구체적으로 협의 후 지정 수량 제작 진행.

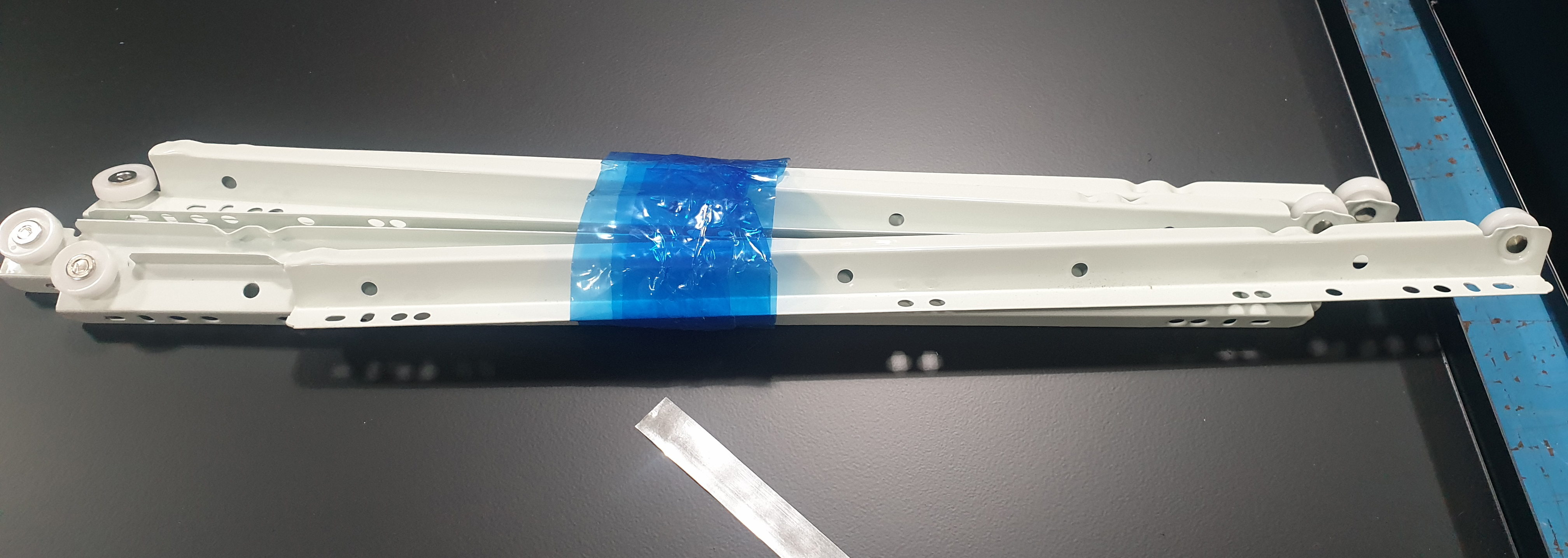

-판금, 파이프 / 분체도장 / 아크릴, 포맥스 / 실사출력 / 조절발, 캐스터 / 서랍 레일

/ 다보, 볼트 / 조립 부품 단위 개별 래핑 포장.

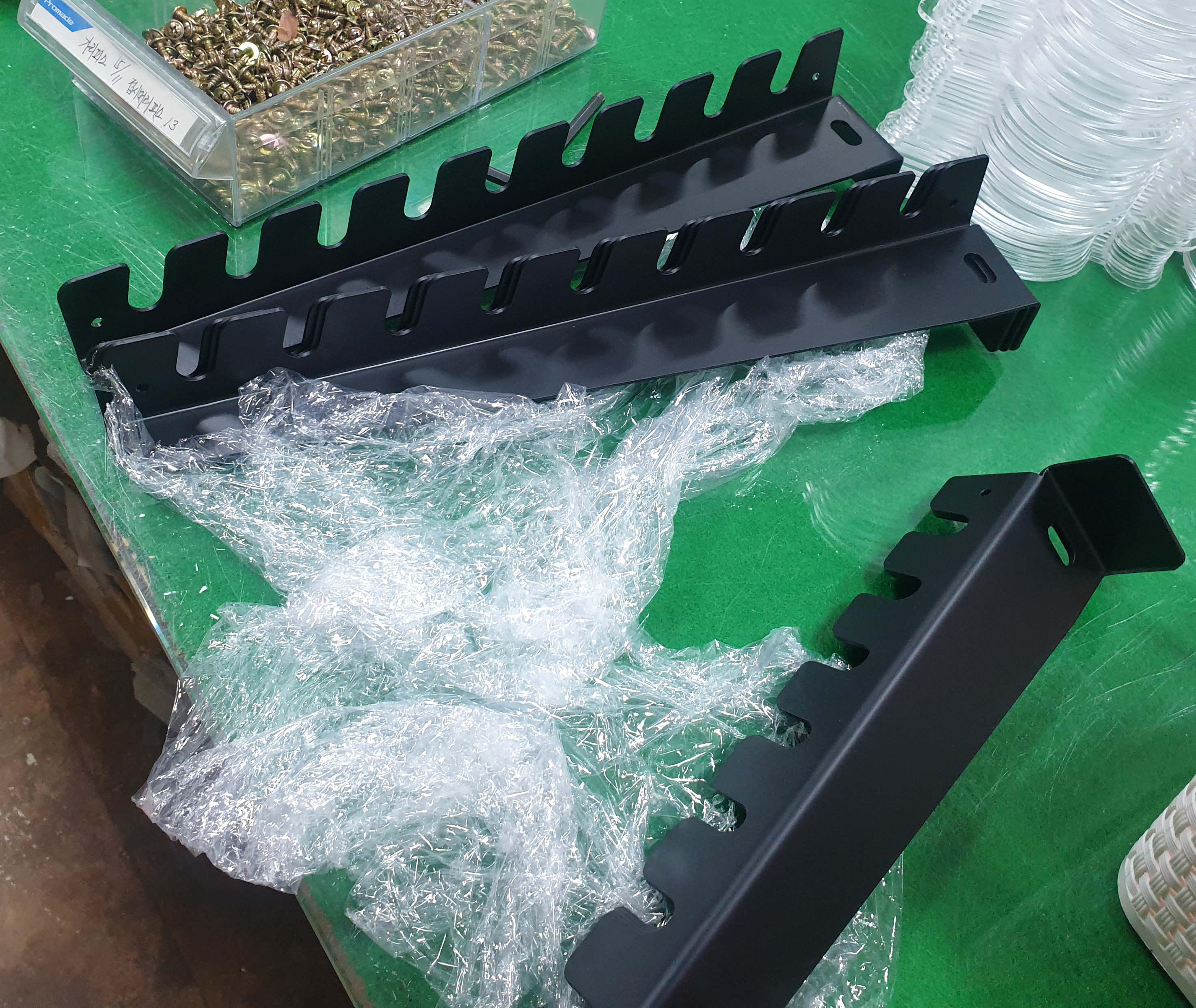

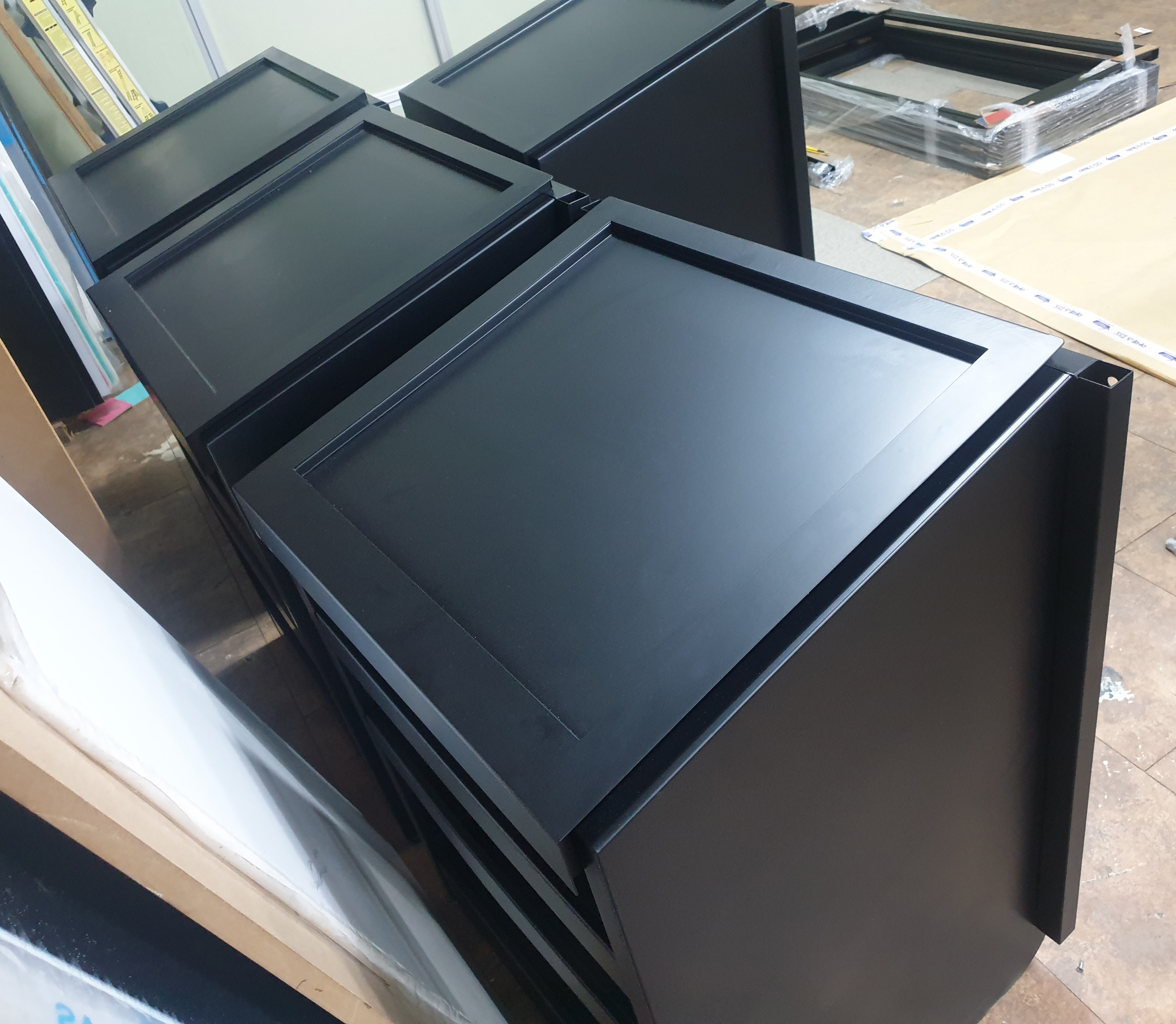

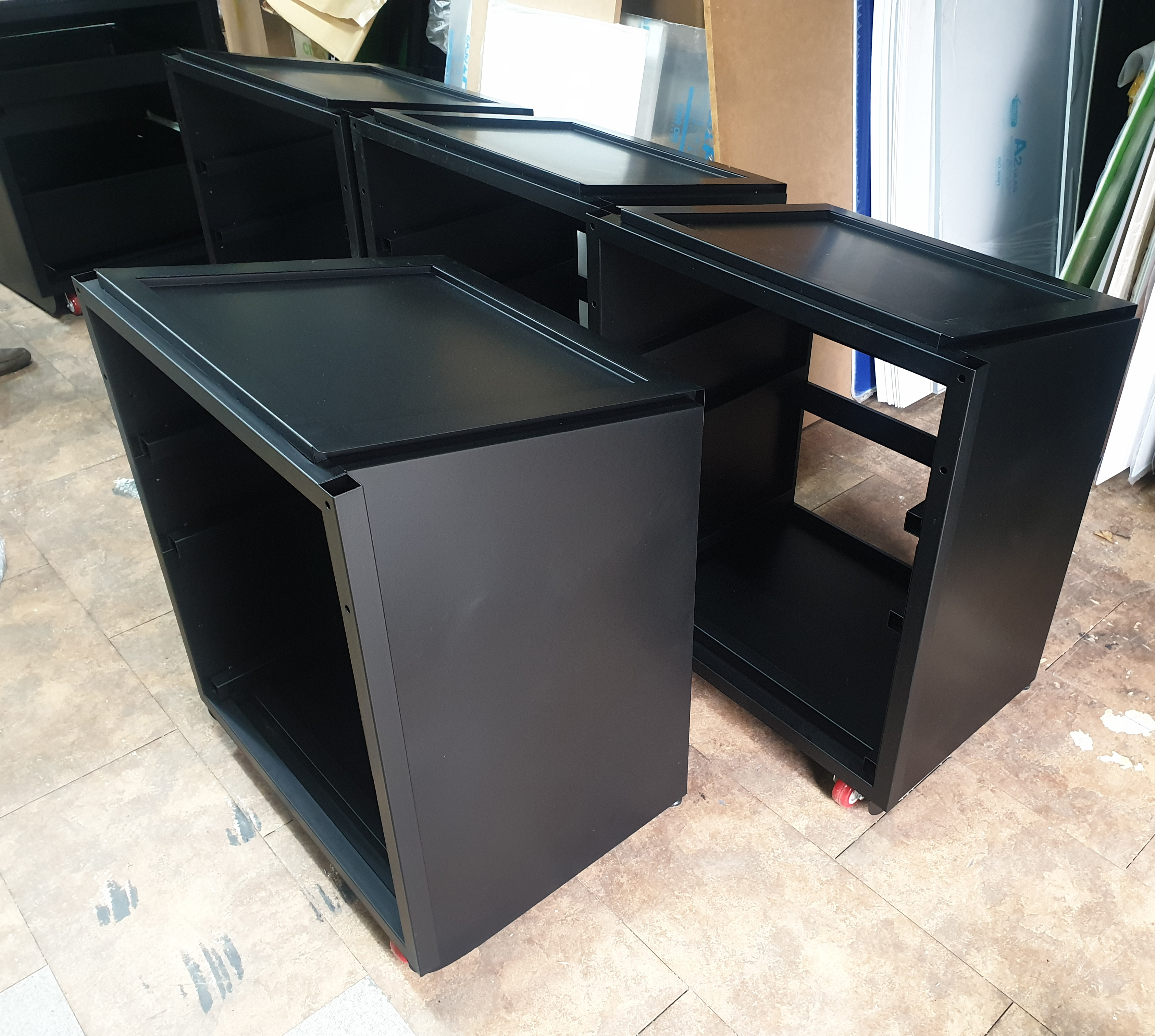

-철재 파트의 판금, 용접, 도장 완료.(각 조립 단위로 구분된 철재 부품)

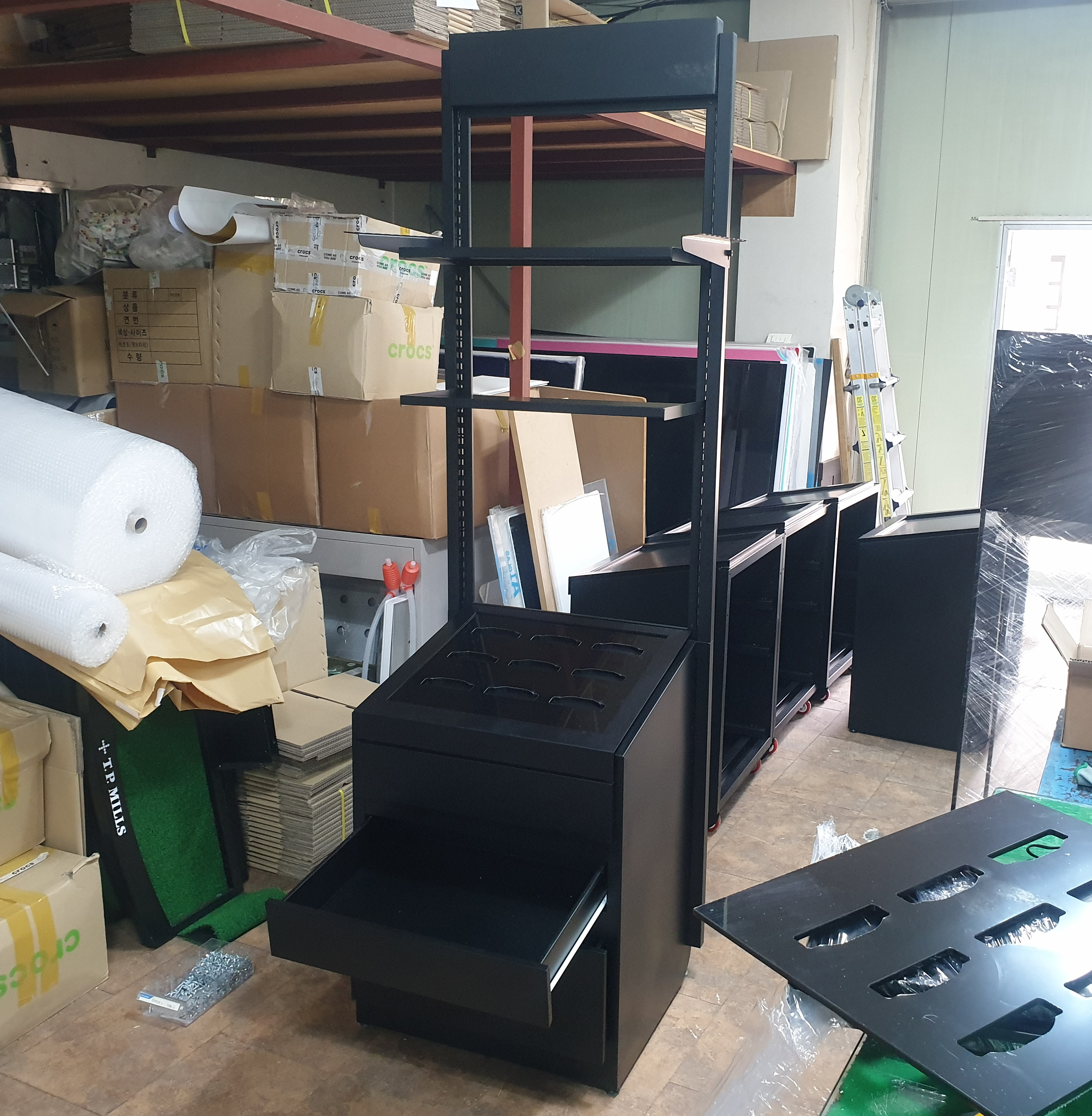

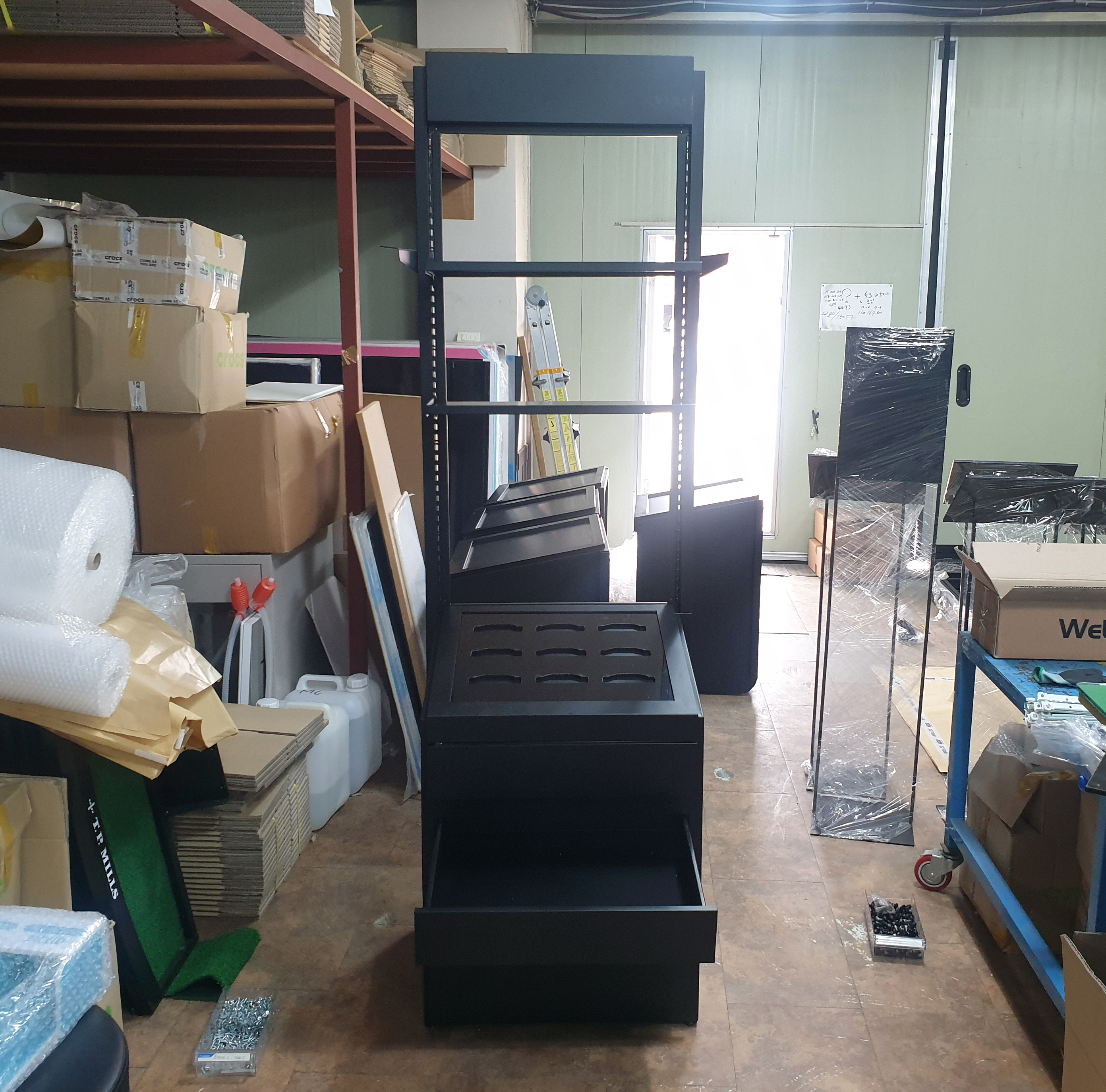

-각각의 철재 부품을 조립하여 조립 방식 및 활용 안정성 검토.



-안정성 테스트가 완료된 철재 기본 프레임에 아크릴 및 기타 부자재 조립 진행.

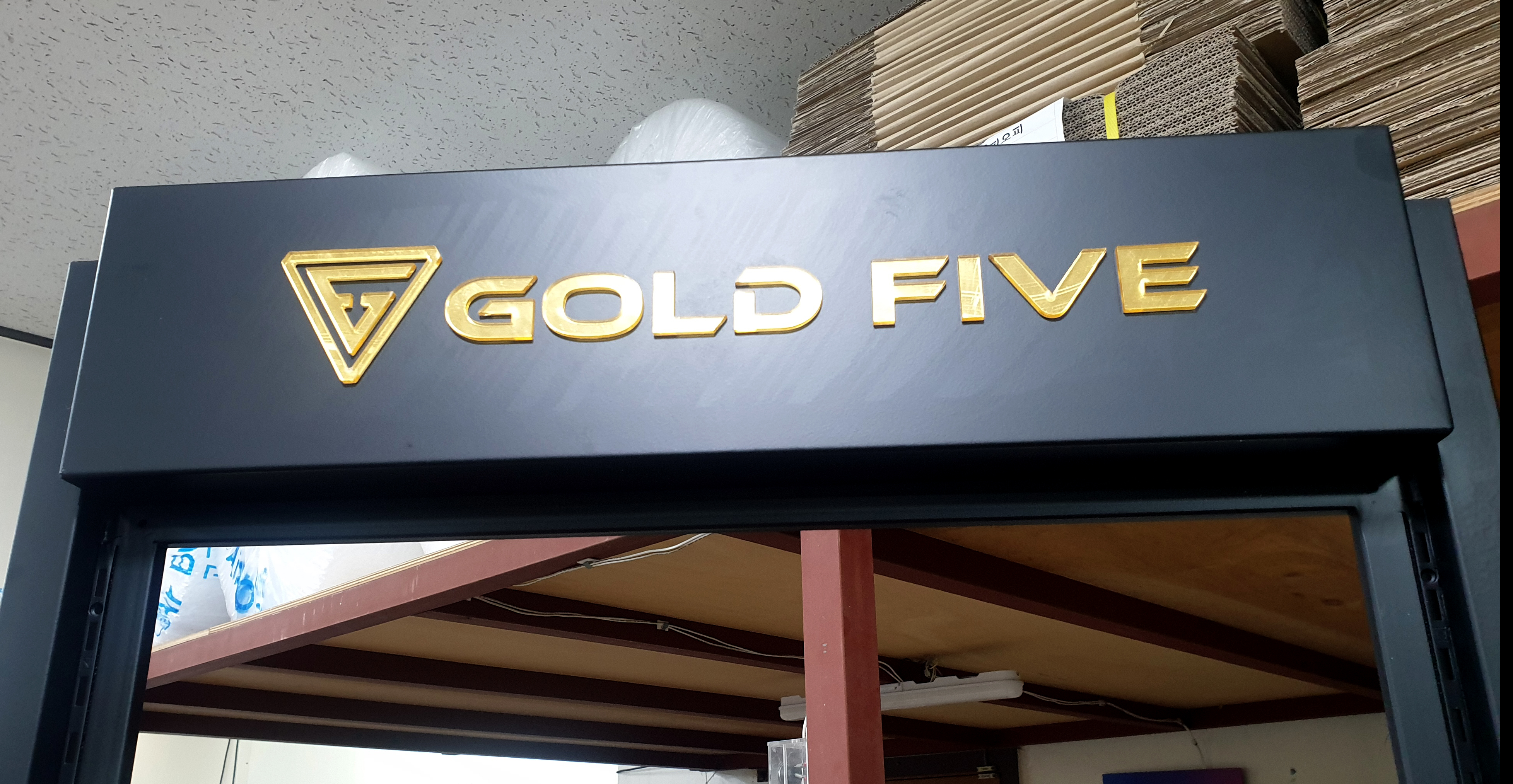

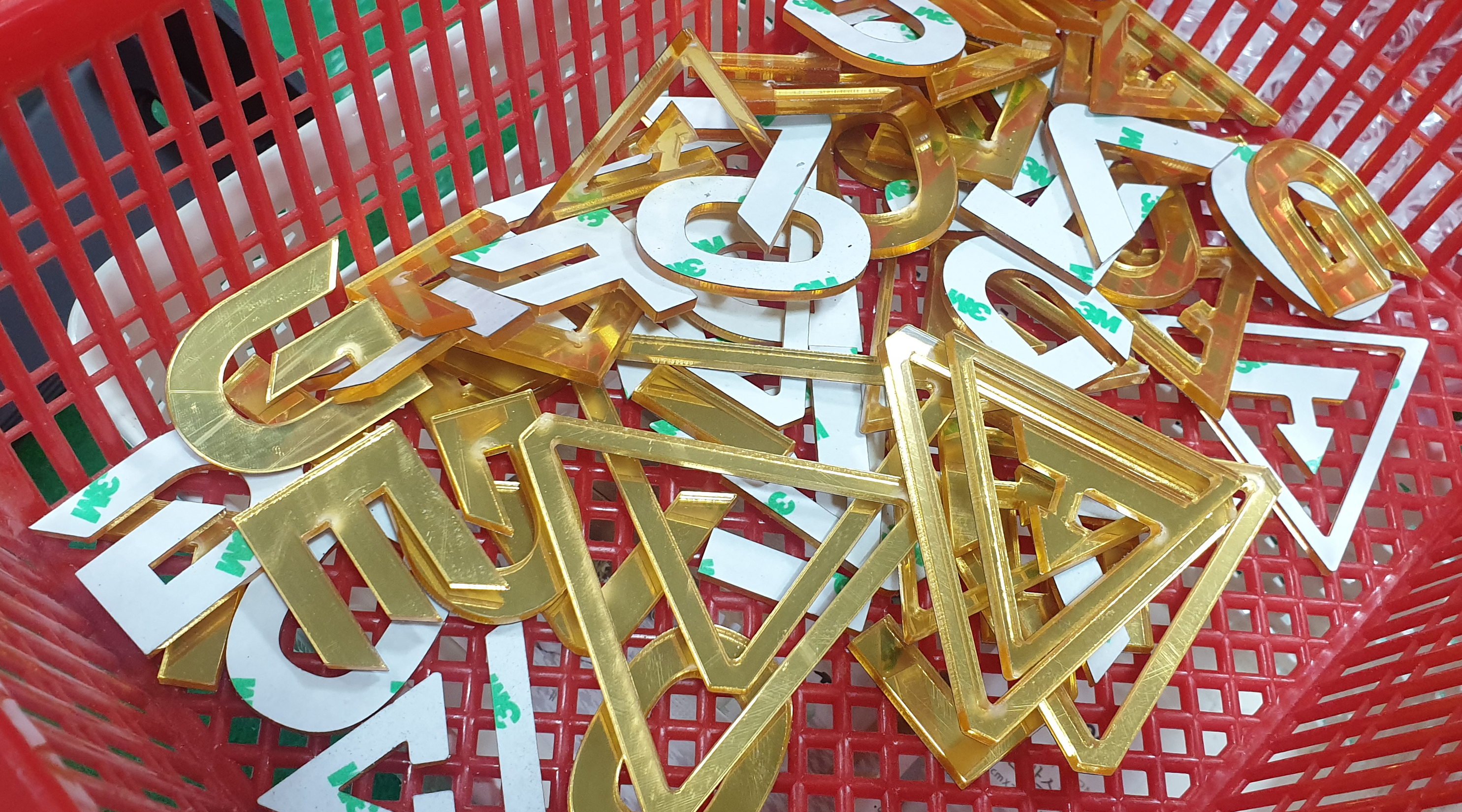

-진열대 상부 브랜드 로고 (골드 미러)아크릴 스카시 부착.

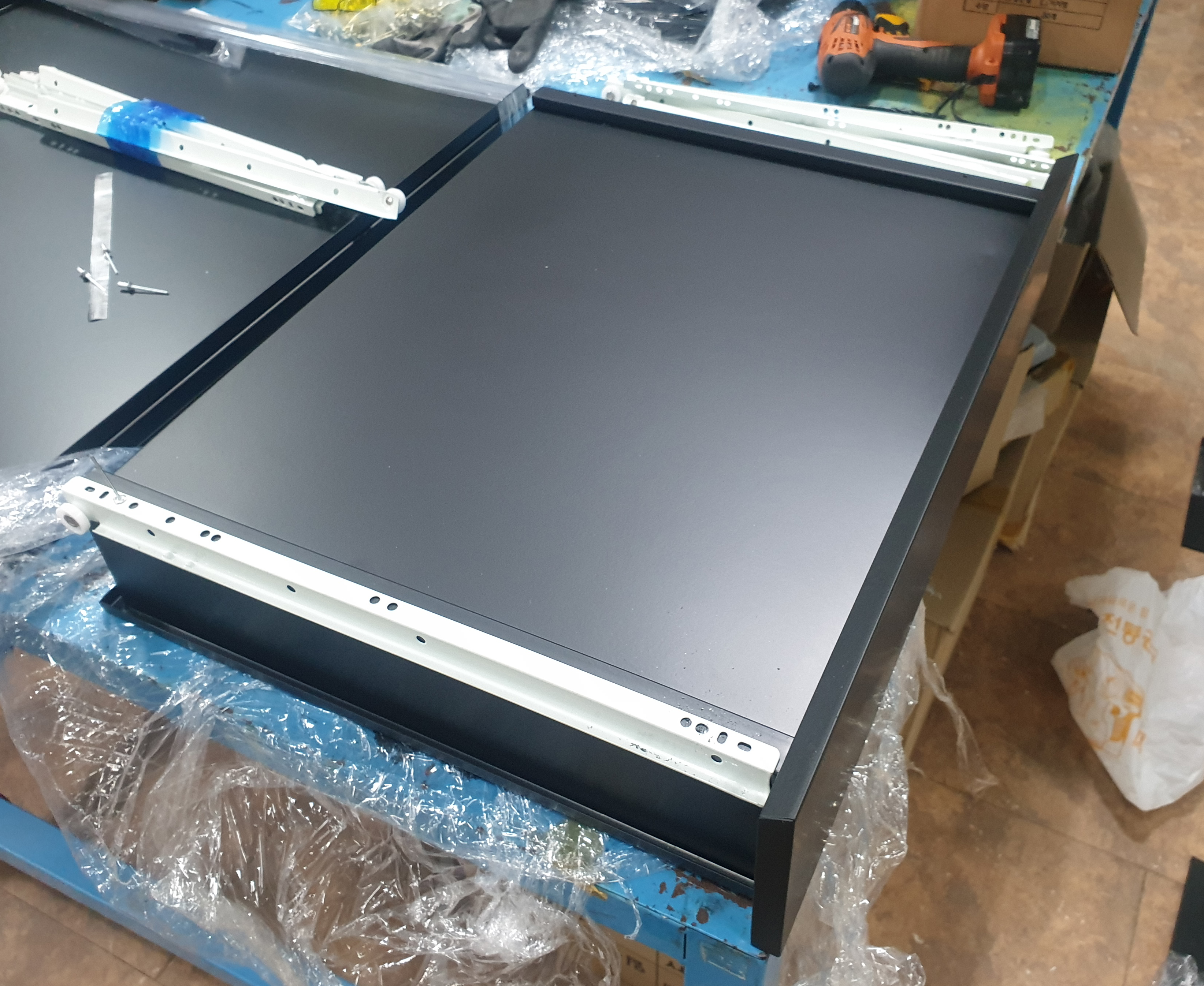

-1~3단으로 구성되는 베이스 서랍 조립.

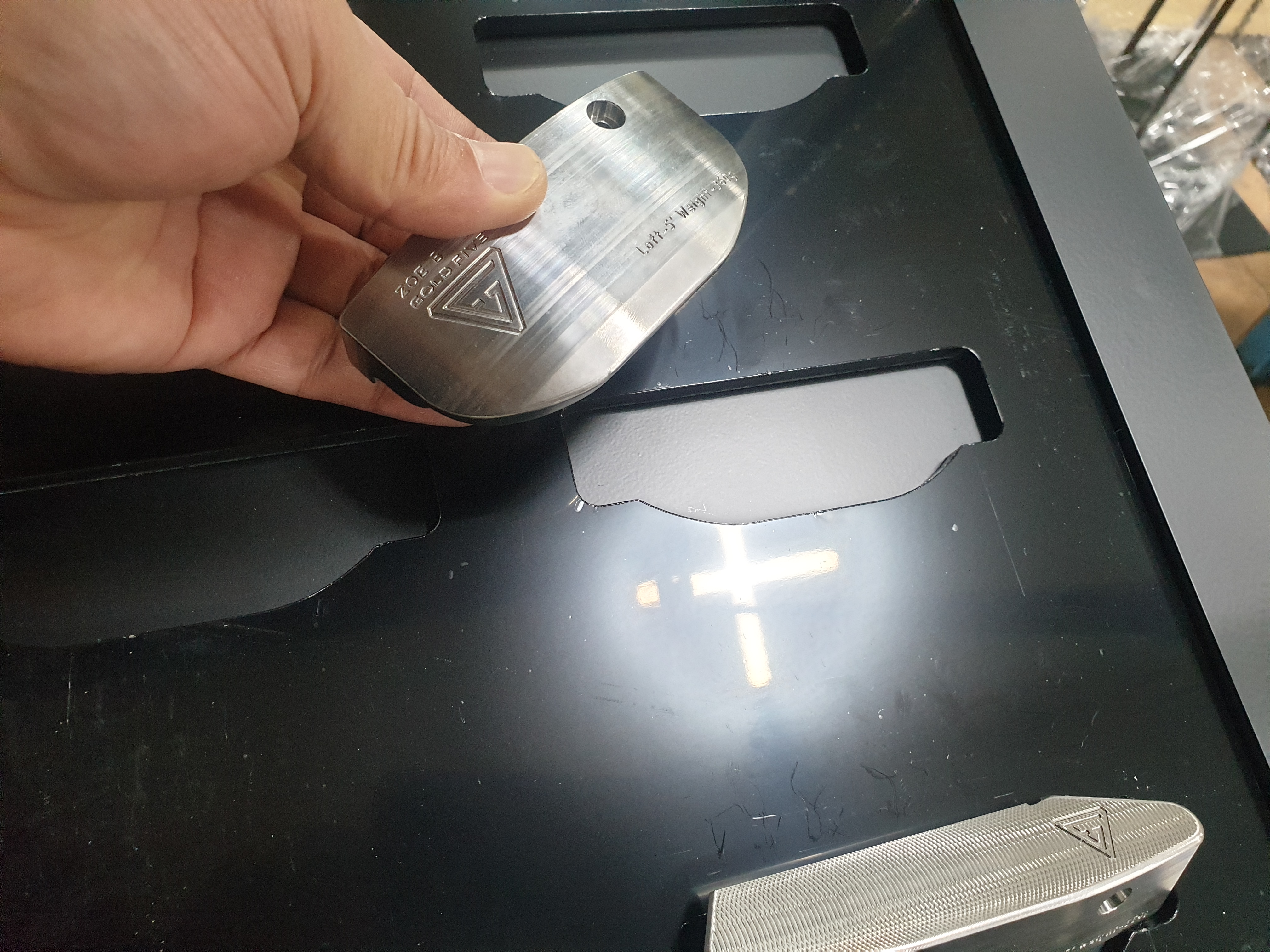

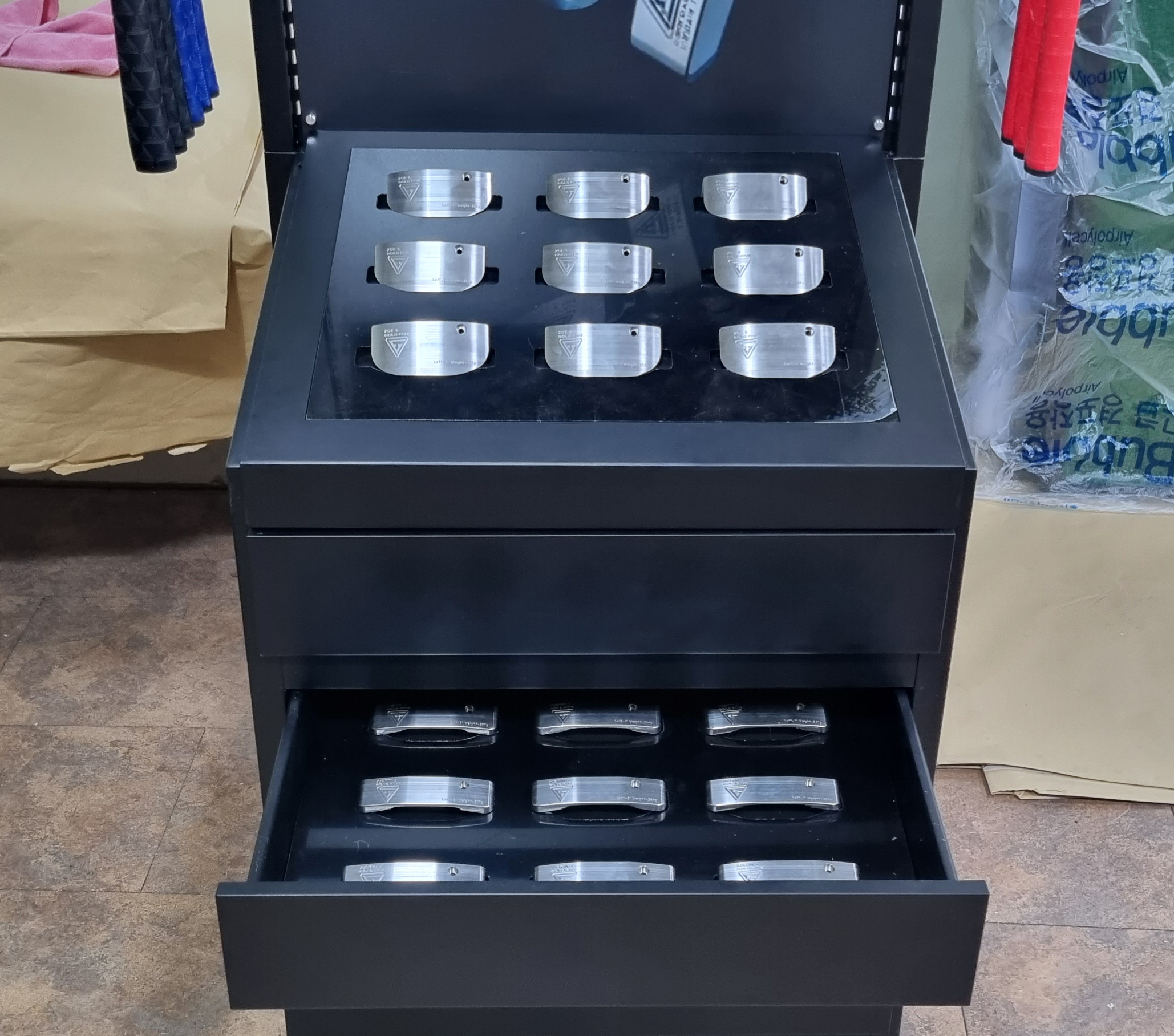

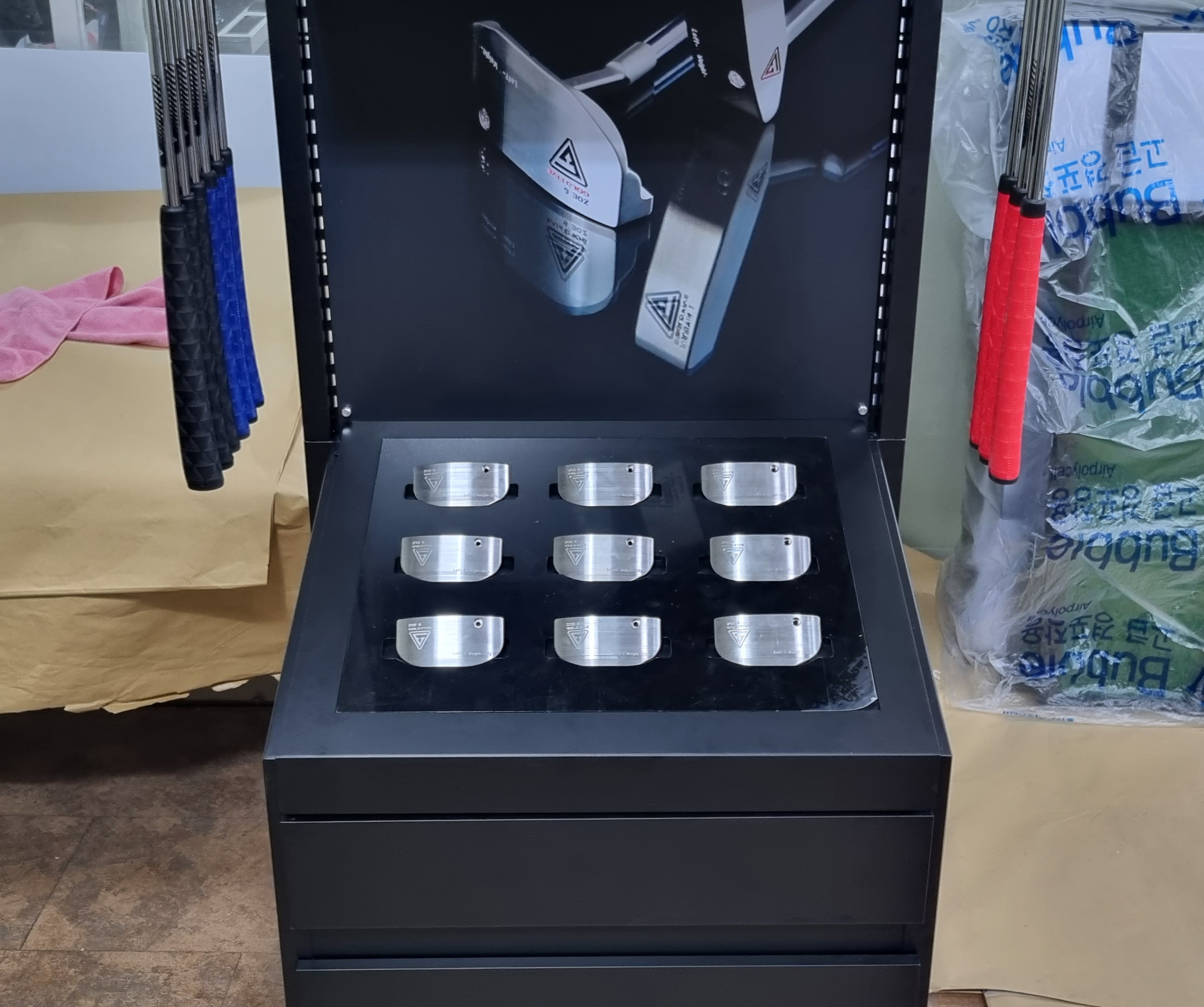

-크게 2종의 유형 구분하여 범용 가능하도록 구성한 퍼터 헤드 거치부.

(아크릴 + 포맥스로 구성 / 아크릴의 보호 필름은 가공 시 꼭 필요한 상황이 아니라면 유지한 상태로 출고됩니다.)

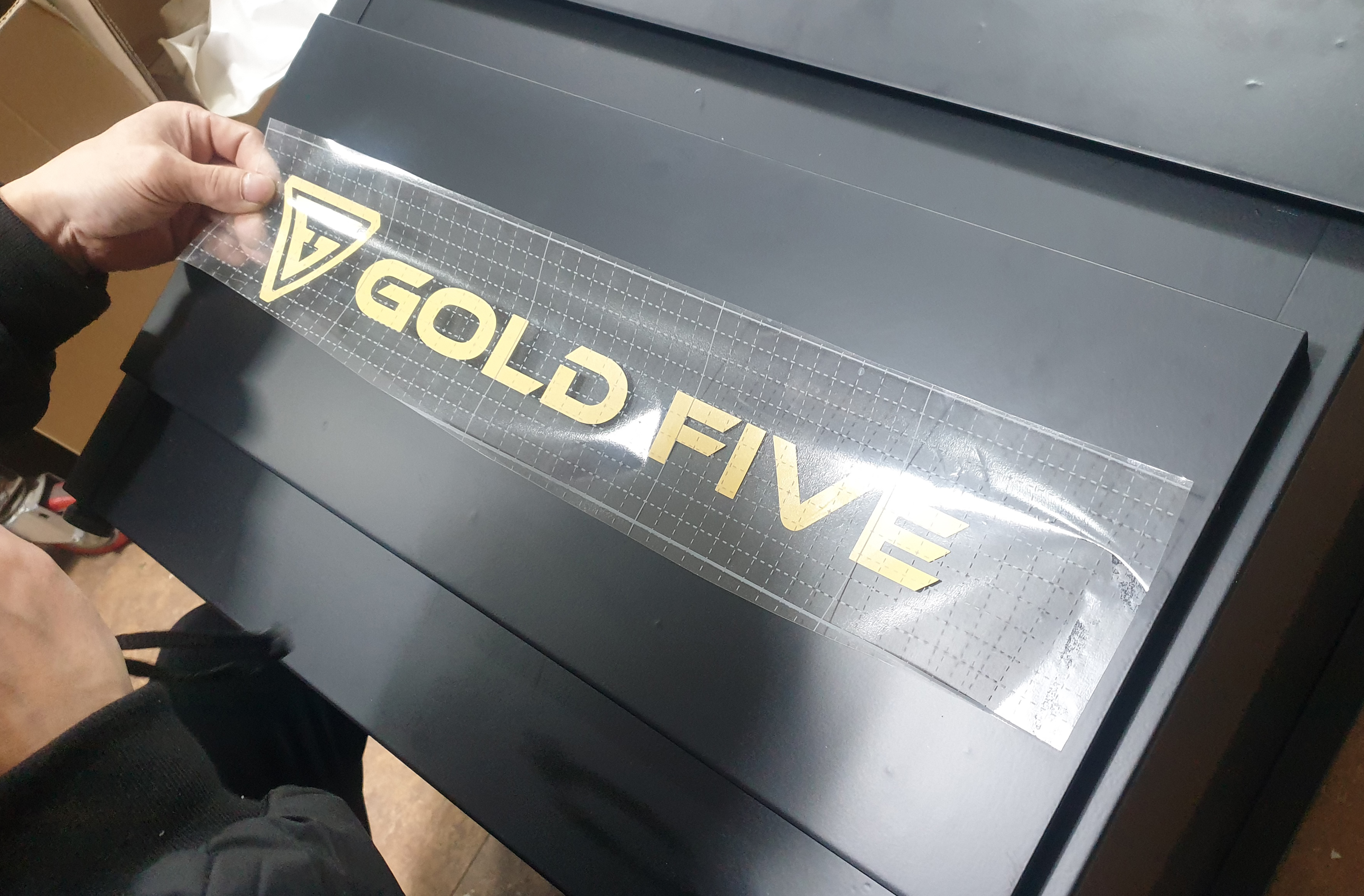

-지정된 진열대 면에 브랜드 로고 부착.(지정된 색상 구현을 위해 실사 출력, 돔보 커팅으로 구성)

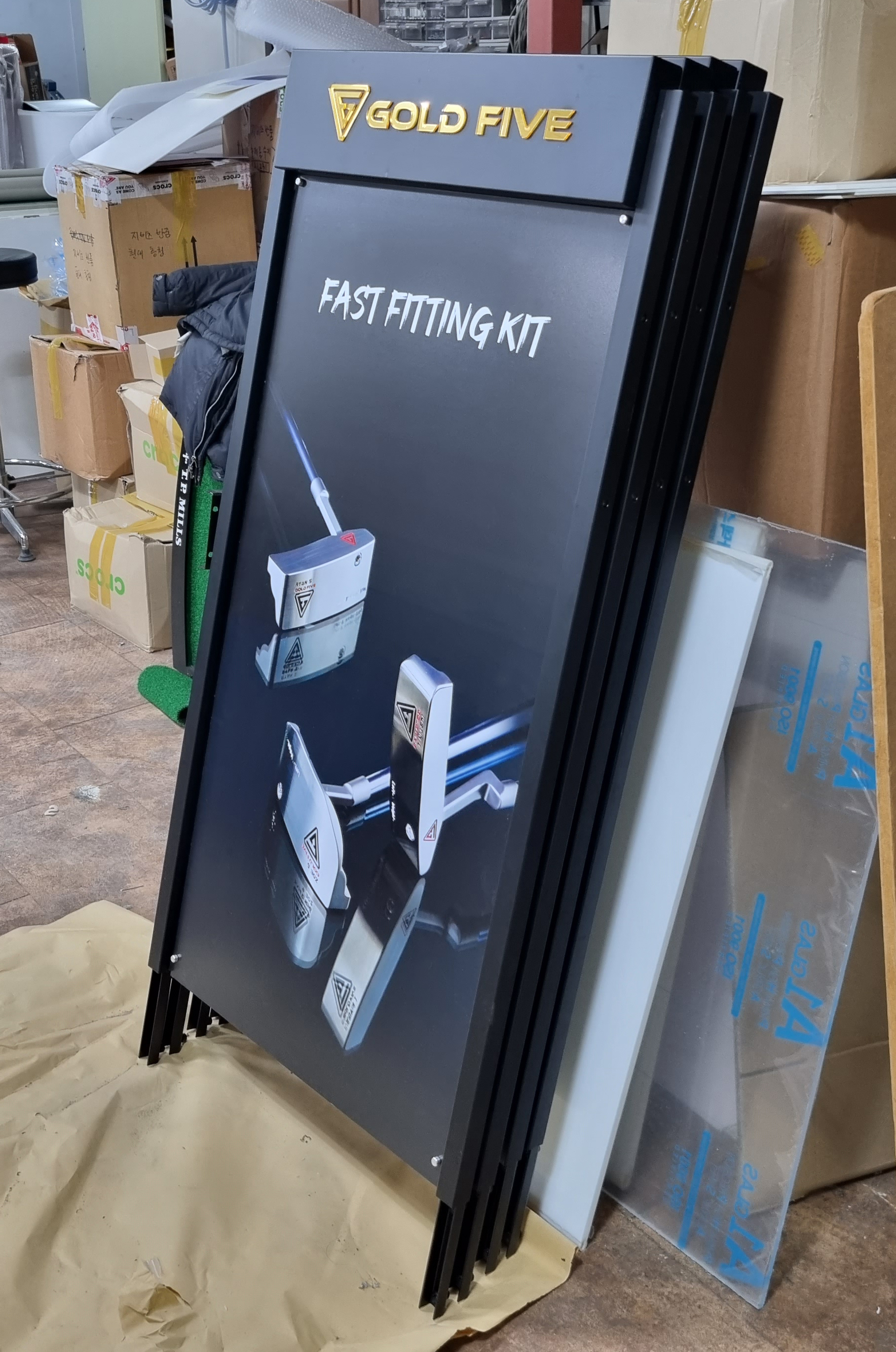

-부자재의 조립이 완료된 퍼터 시타용 철재 진열대의 조립 단위.

시타용 골프채 헤드, 샤프트 거치대 제작 및 견적 문의

070-8817-9999 / 010-8631-8230

ureca2008@naver.com

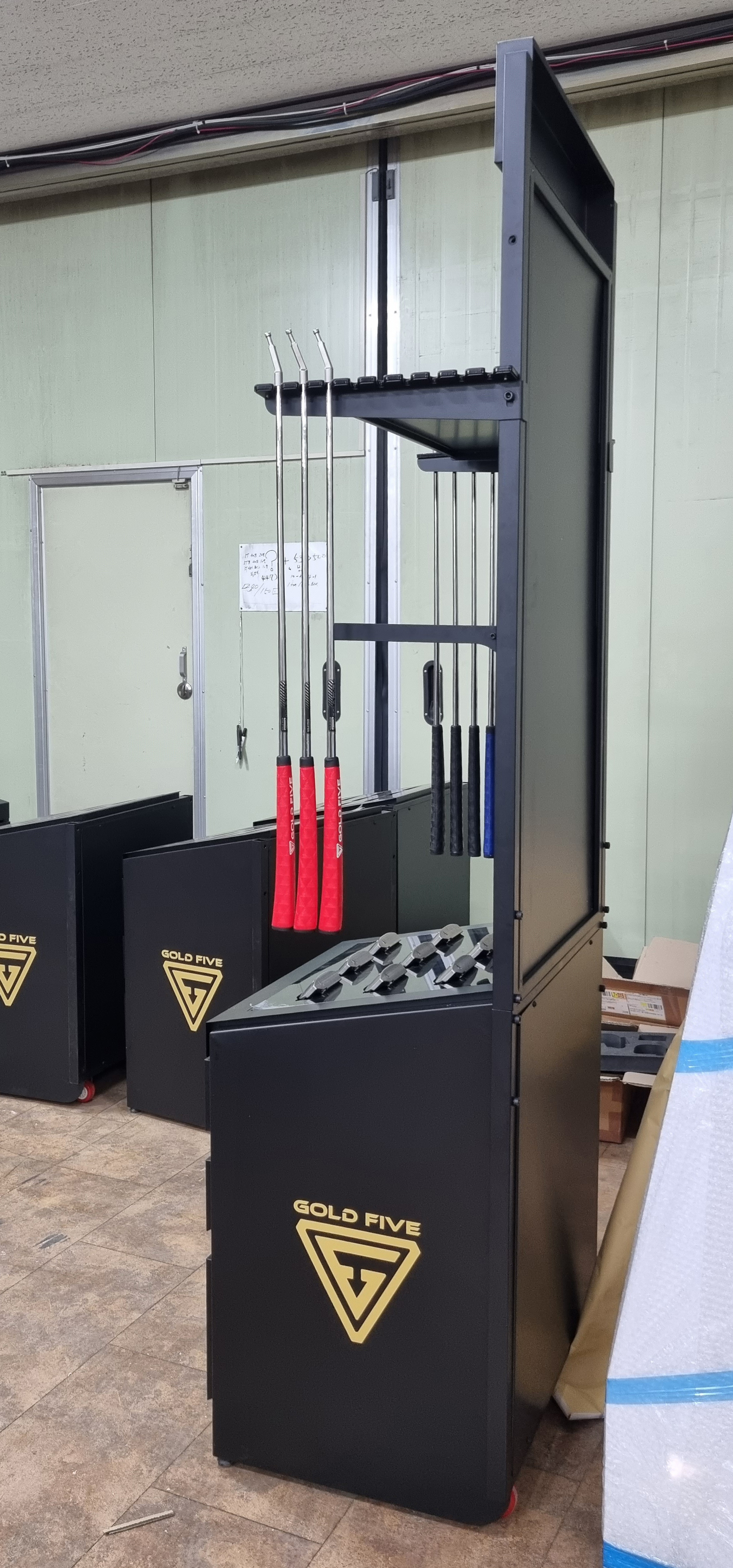

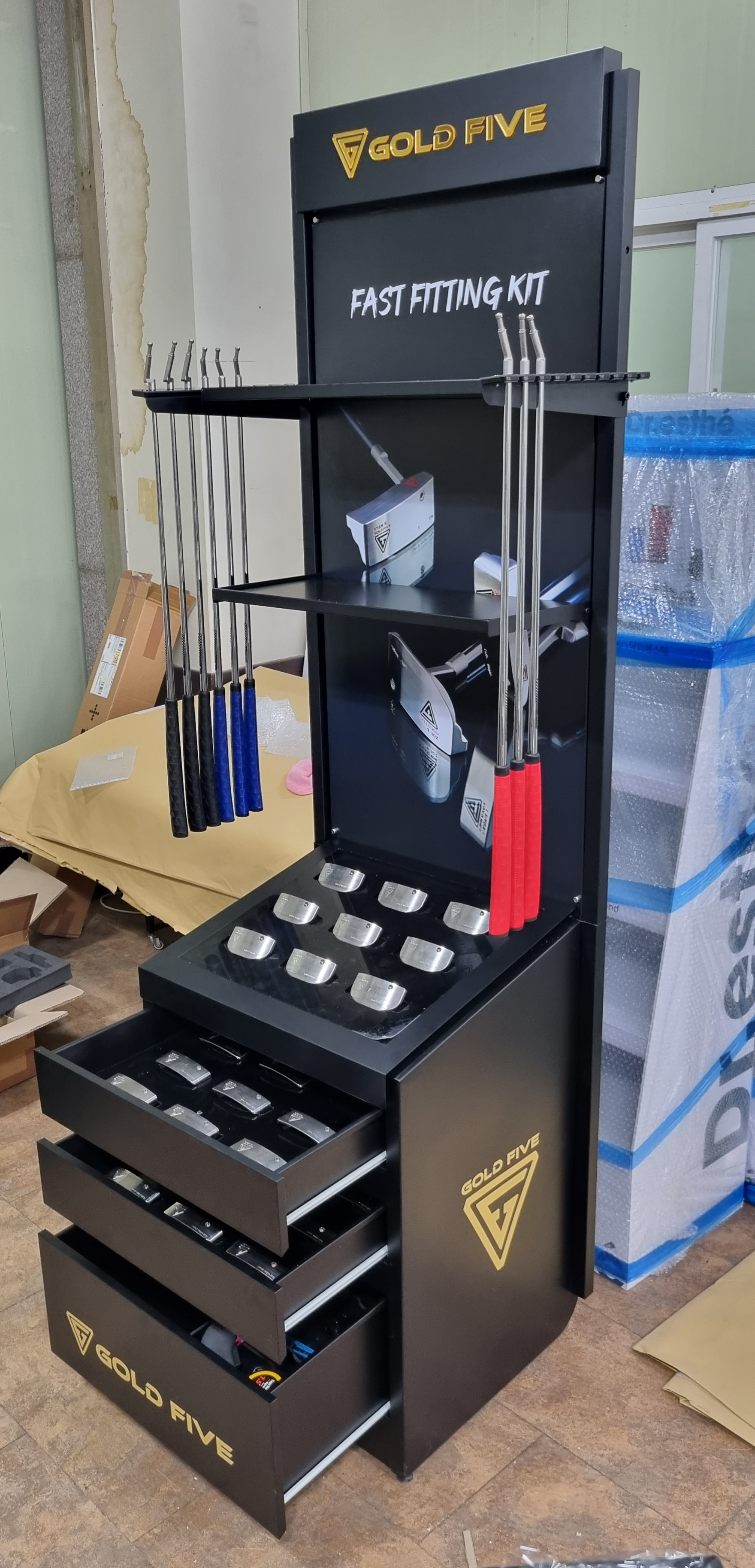

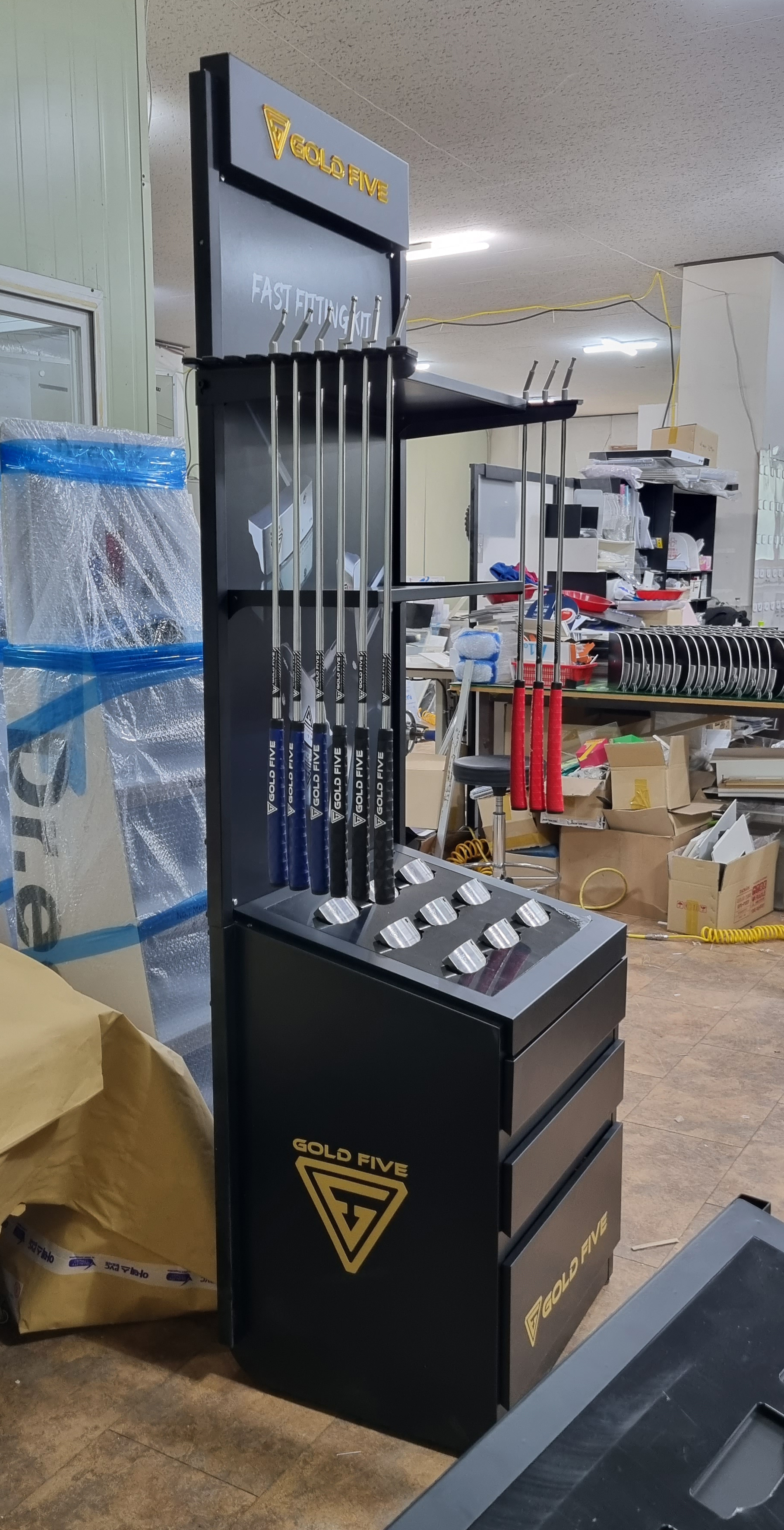

-각 조립 단위 부품의 조립 및 퍼터 헤드, 샤프트 진열 테스트.

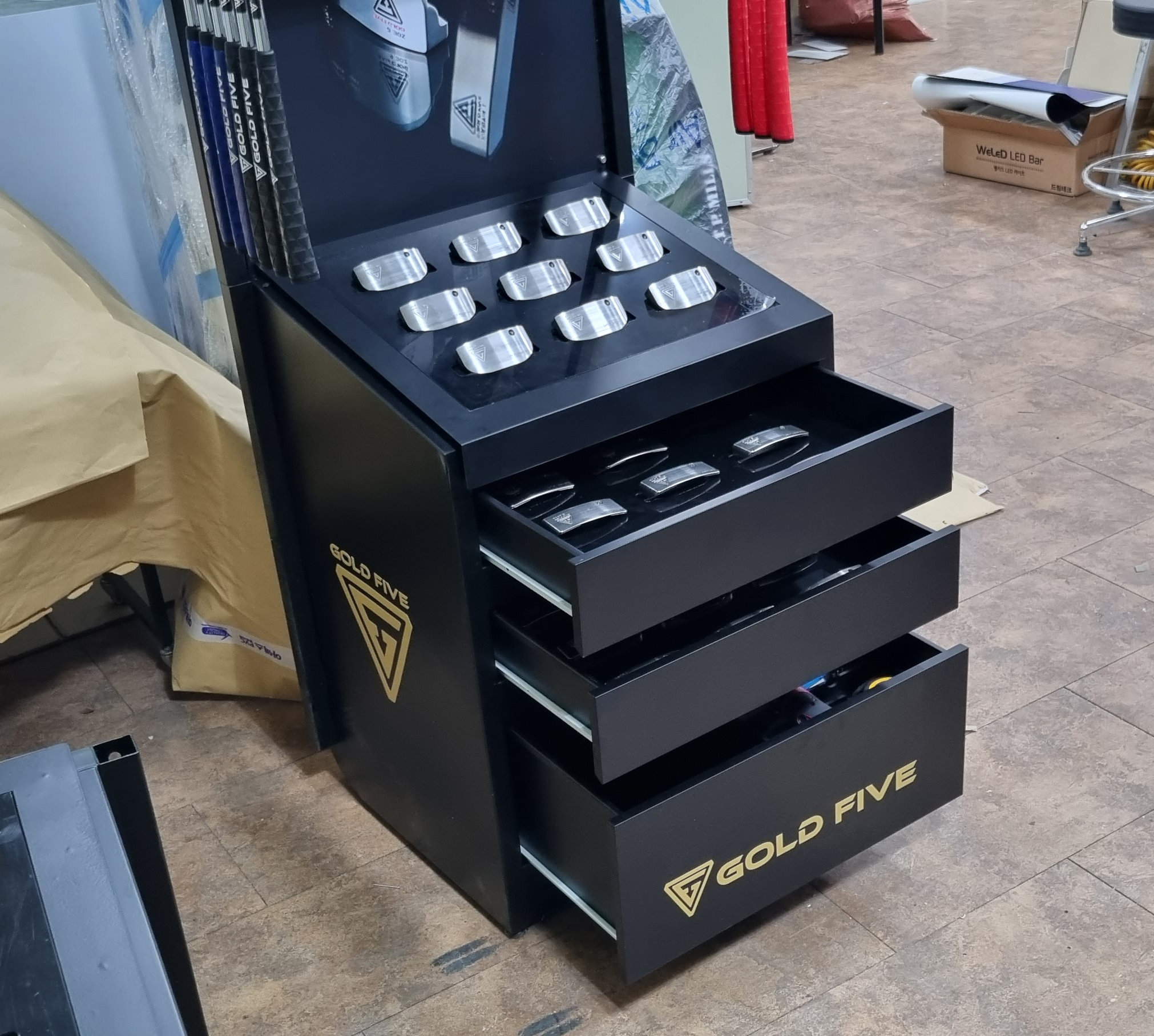

-베이스의 서랍 구동 및 클럽 헤드 거치 안정성 체크.
