병원 의료장비 거치 테이블 / 치과 밀링기 진열집기 / 이동식 철재 진열대 제작

상담 내용

-치과 밀링기 거치용 철제 거치대대 제작 의뢰.

-의료기기의 사양(크기, 하단 지지부, 형태, 무게 등)을 확인하고 거치대 구성 사양 논의.

-구동 시 진동이 있는 고중량 치과 장비의 안정적인 거치를 위한 구조 및 소음 감소 방안 검토.

-의료기기 전면을 연장하여 모서리 라운드 처리 요청 및 라운드 값 확인.

-거치 제품과 이질감이 없는 철제 테이블과 브랜드 로고 구성 요청.



아이디어안

-거치 의료기기 사양과 요청 사항을 반영한 구체적인 구조 아이디어 전개.

-내부 철제 파이프 프레임 구성과 라운드 포함 외부 커버 구성.

-구조 구성에 필요하지만 거치대 일체감에 방해가 되는 연결부 노출 부위 최소화, 필요 시 후면 배치.

-브랜드 로고 위치와 구성 방식 제안.

-진동 소음 방지를 위해 샘플 제작 시 우레탄 폼 도포 후 테스트 예정.



그래픽 작업

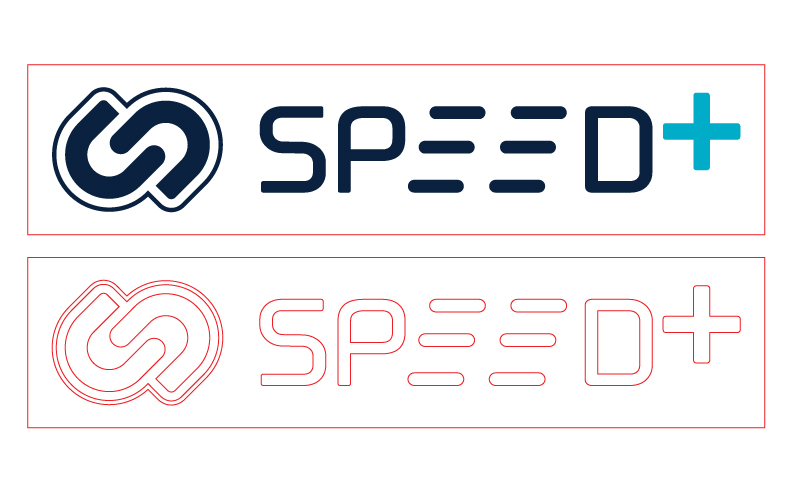

-제공된 브랜드 로고 구성 방식(투명 아크릴 배접, 스카시 부착)과 사이즈, 위치 설정.



이미지 시안

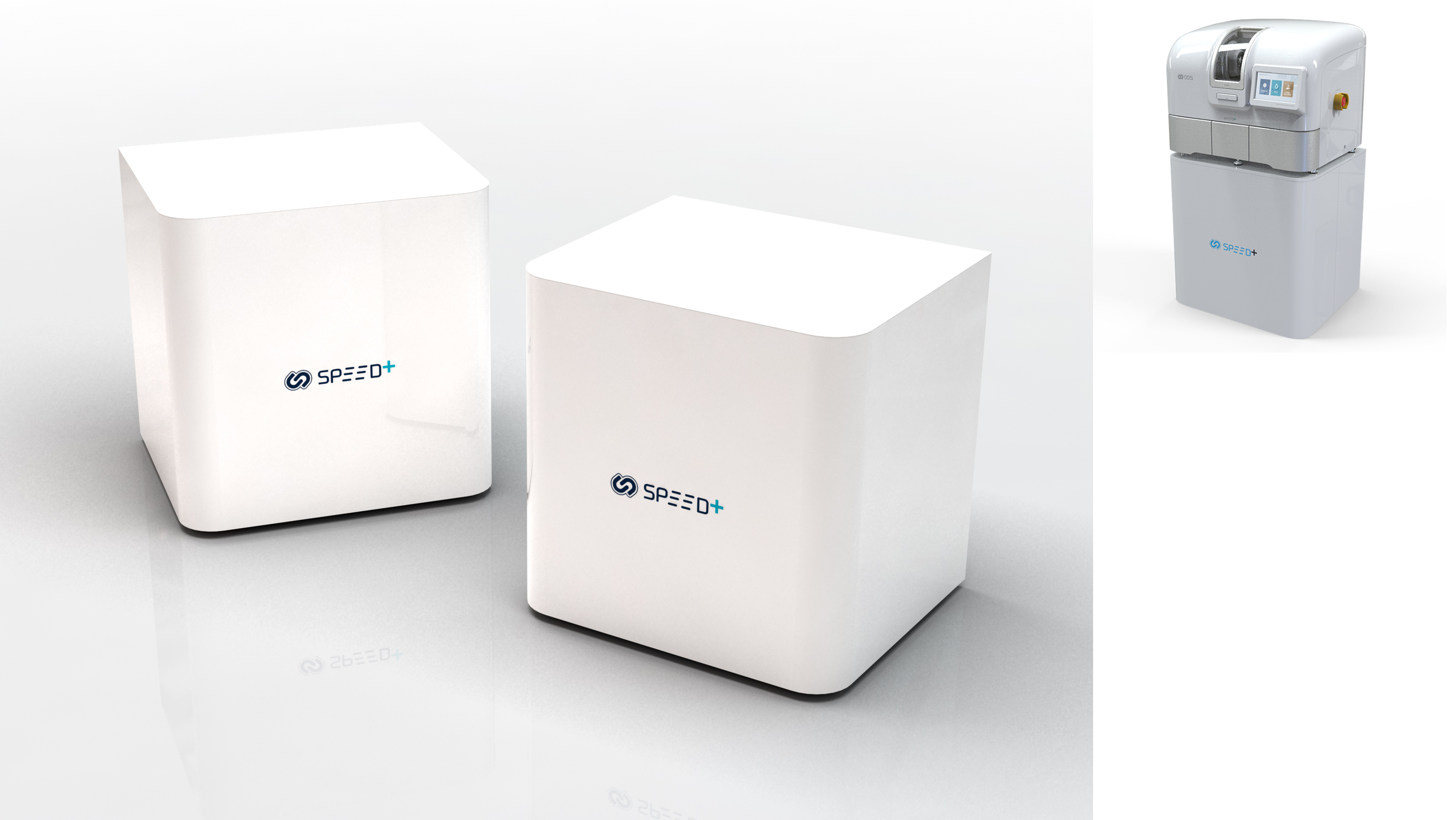

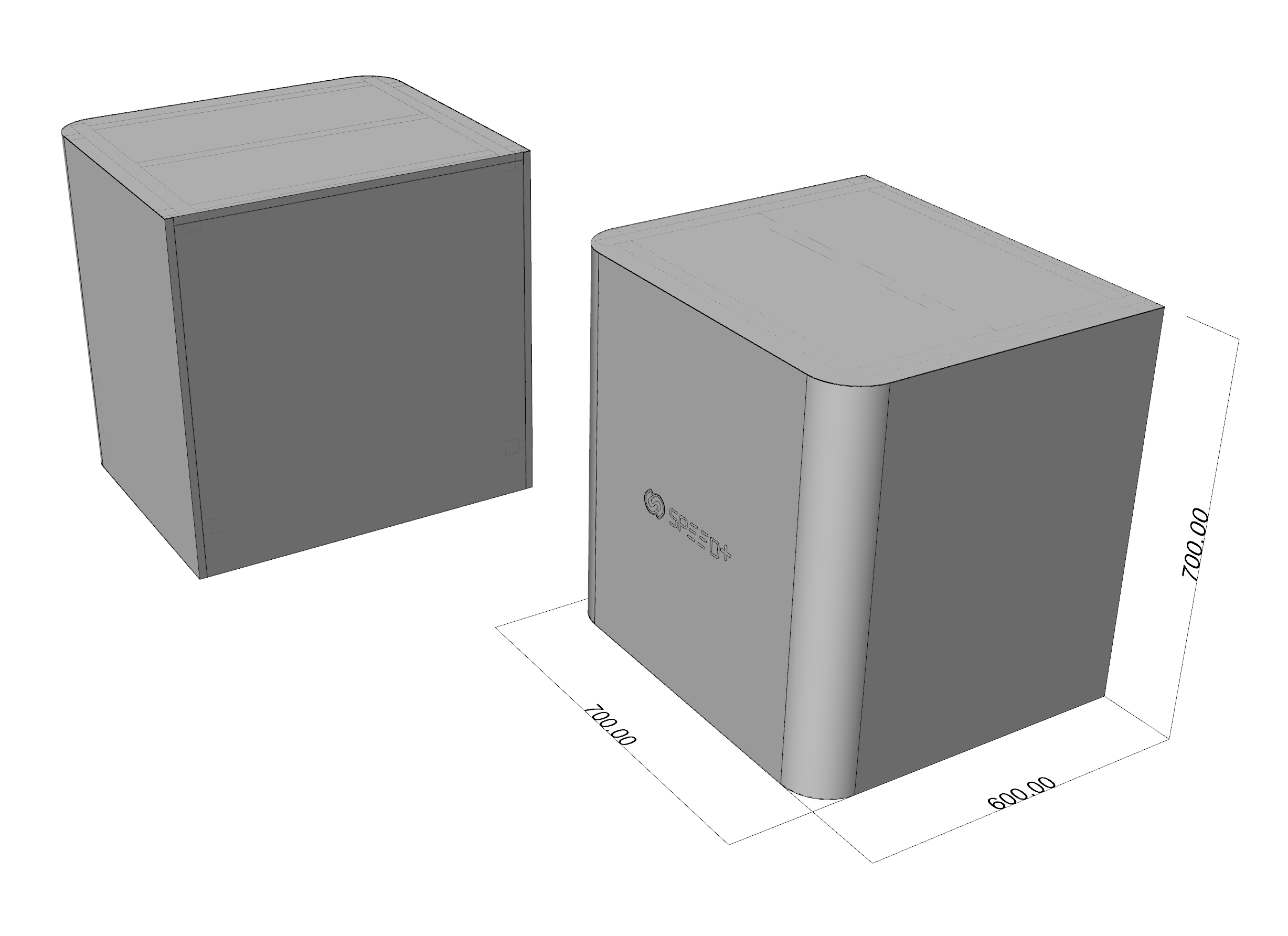

-협의된 내용을 바탕으로 철제 테이블 구조에 도장 색상, 재질 적용하여 이미지 구체화.

-제품 거치 상태 시뮬레이션.

치과 장비 판금 진열대 제작 및 견적 문의

070-8817-9999 / 010-8631-8230

ureca2008@naver.com



샘플 제작

-추가 협의된 사양을 반영하여 샘플 제작 진행. (설치 후 이동을 고려해 테이블 하부 캐스터 추가 구성)

-판금, 파이프 / 분체도장 / 아크릴 / 실사 출력 / 캐스터(회전형) / 개별 래핑, 부분 박스 포장.

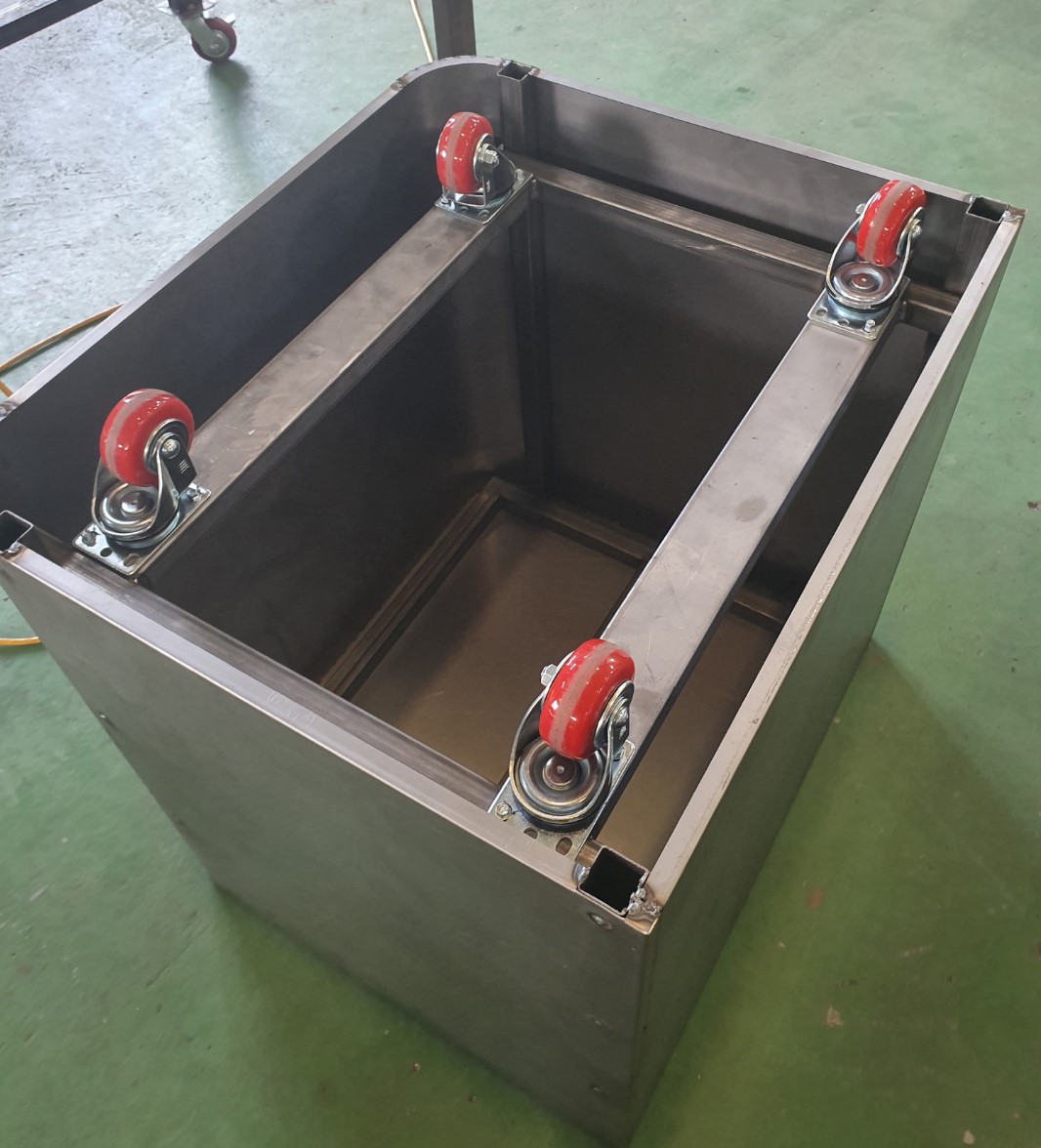

-파이프 프레임과 외부 판금 용접, 캐스터 조립 및 안정성 테스트.



-지정 색상 분체도장.(흰색 반광)



-라운드 파트를 포함한 용접 및 도장 마감 체크.

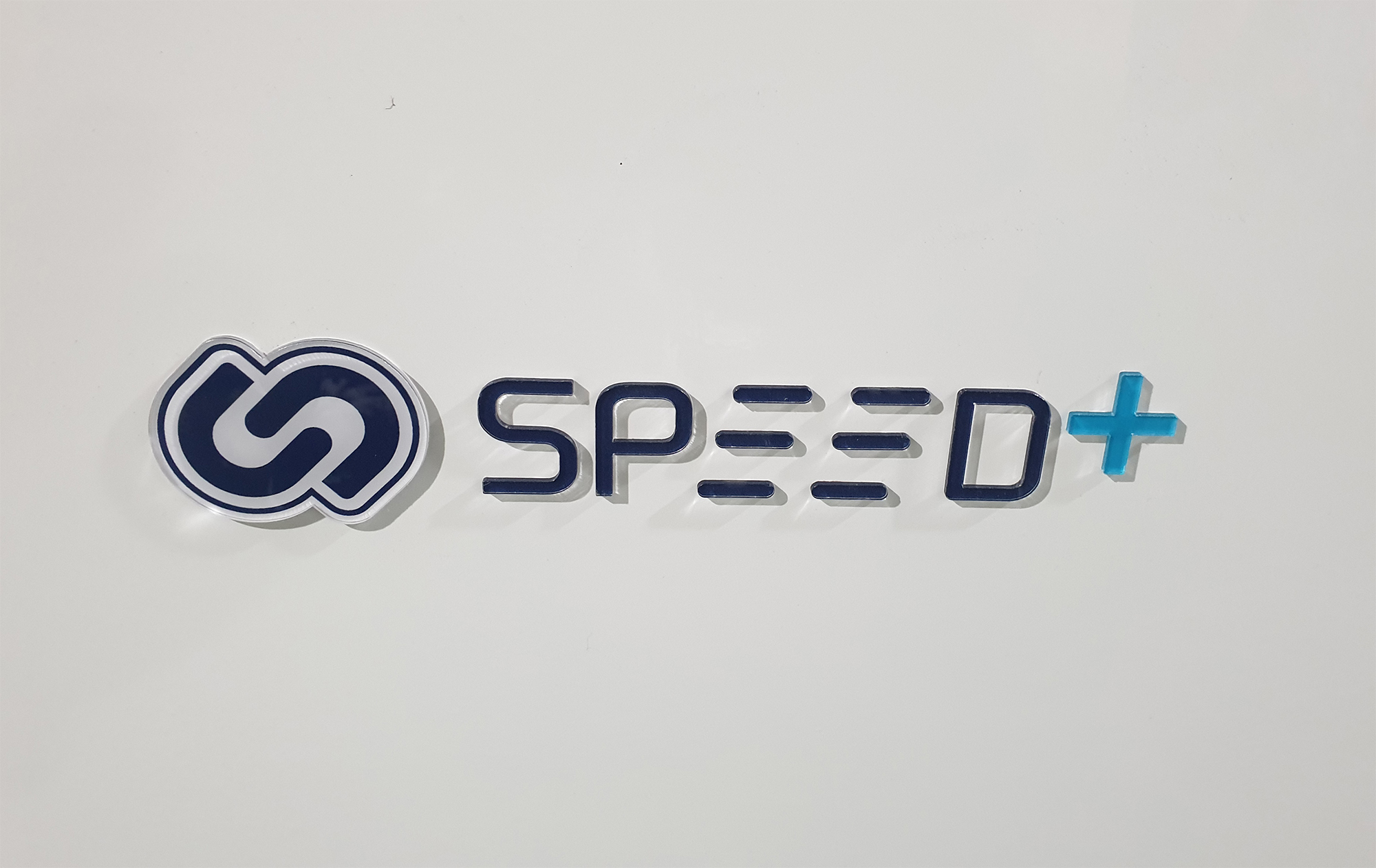

-투명 아크릴 배접 실사 출력 스카시 로고 부착.

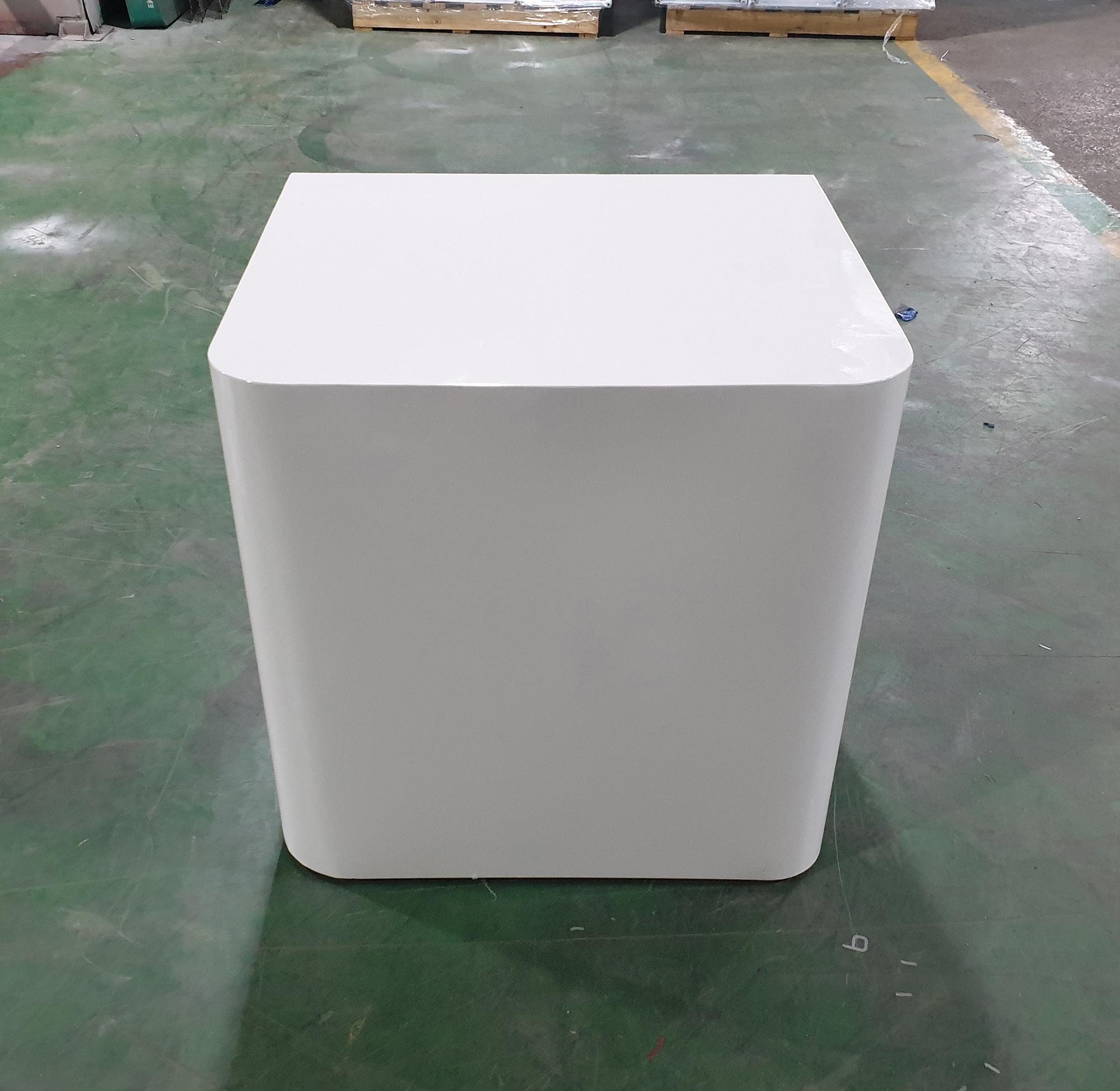

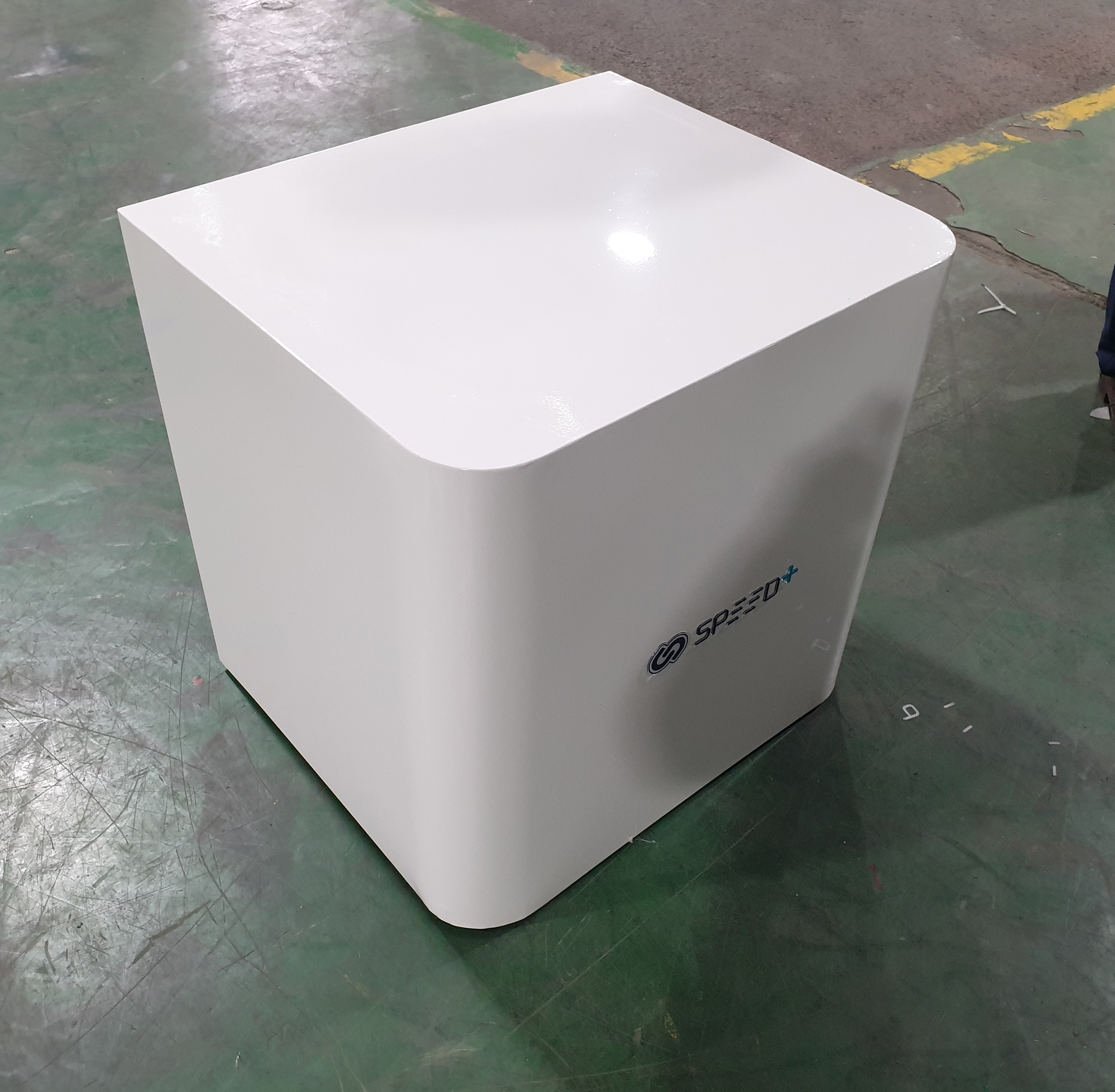

-완성된 치과 밀링기 철제 거치 테이블 샘플.

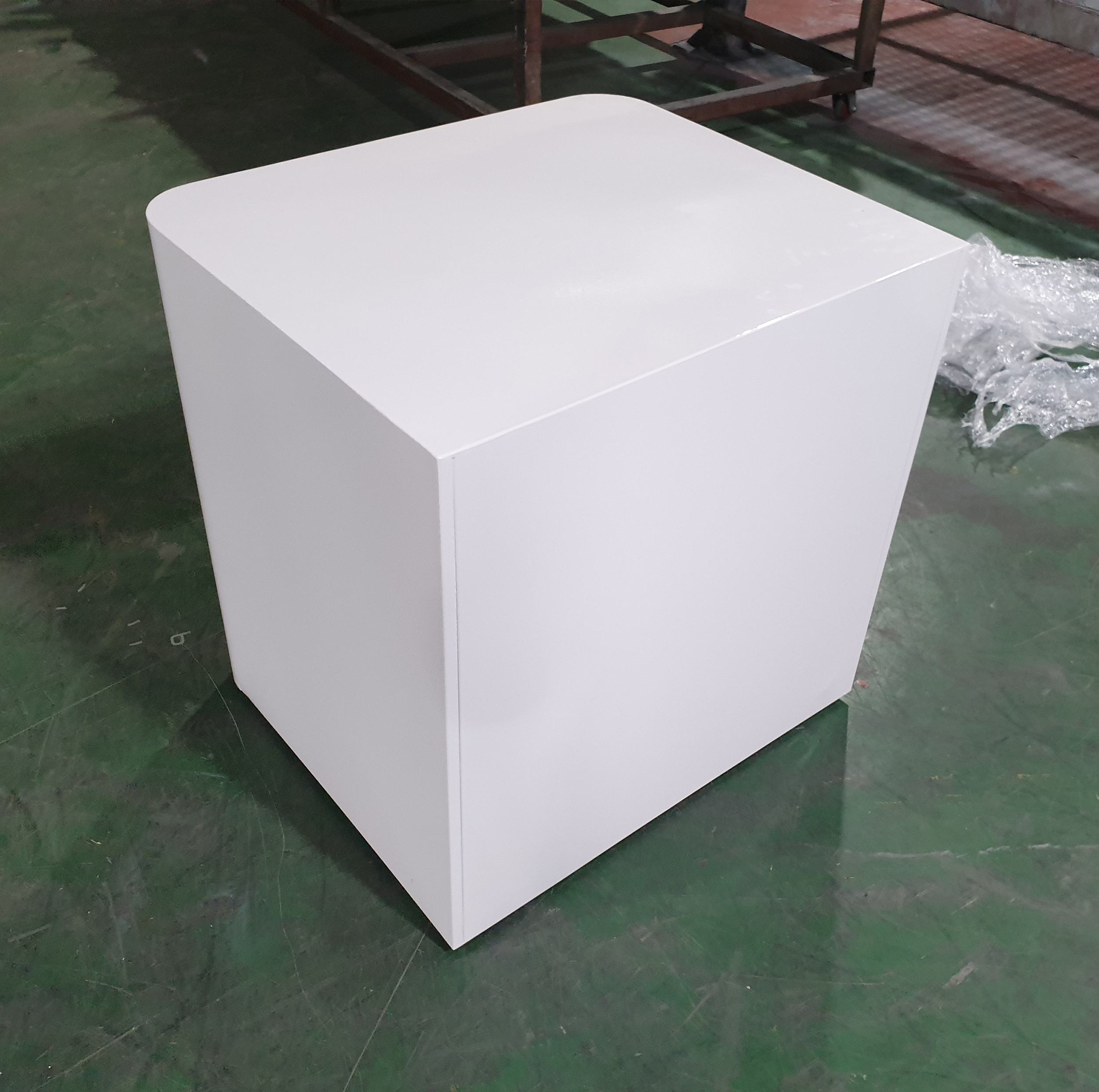

-거치대 전면을 피해 후면 배치된 판금 구조 연결 라인.

의료기기 거치용 철제 라운드 집기 제작 및 견적 문의

070-8817-9999 / 010-8631-8230

ureca2008@naver.com



양산 진행

-의료기기 거치 샘플 검토 후 일부 수정 반영하여 지정 수량 양산 진행.

-브랜드 로고 구성 방식 변경. (돌출된 로고 스카시 대신 시트지 커팅 부착으로 변경)

-확정된 데이터에 따른 공정 진행.

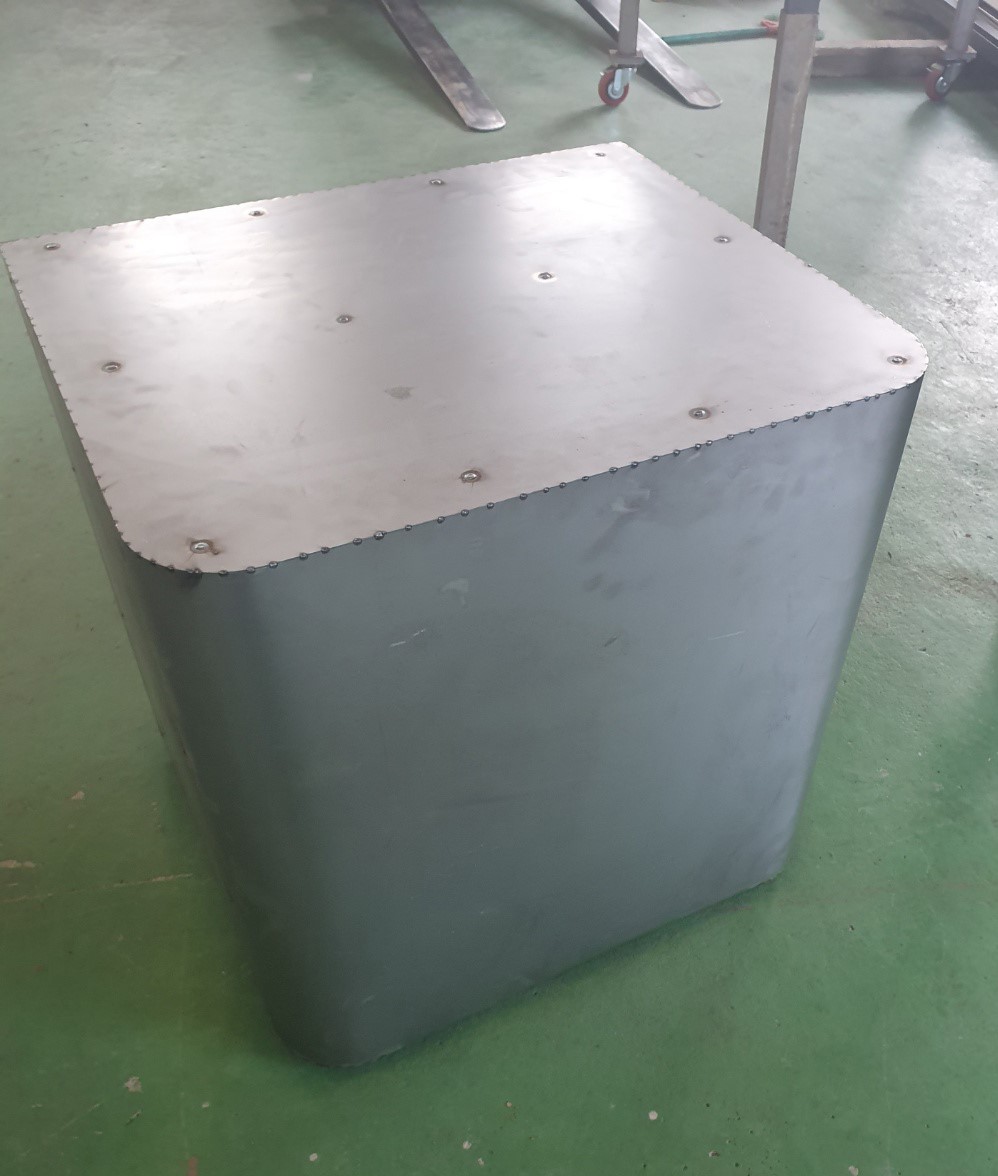

-철제 구조 구성과 도장 완료.

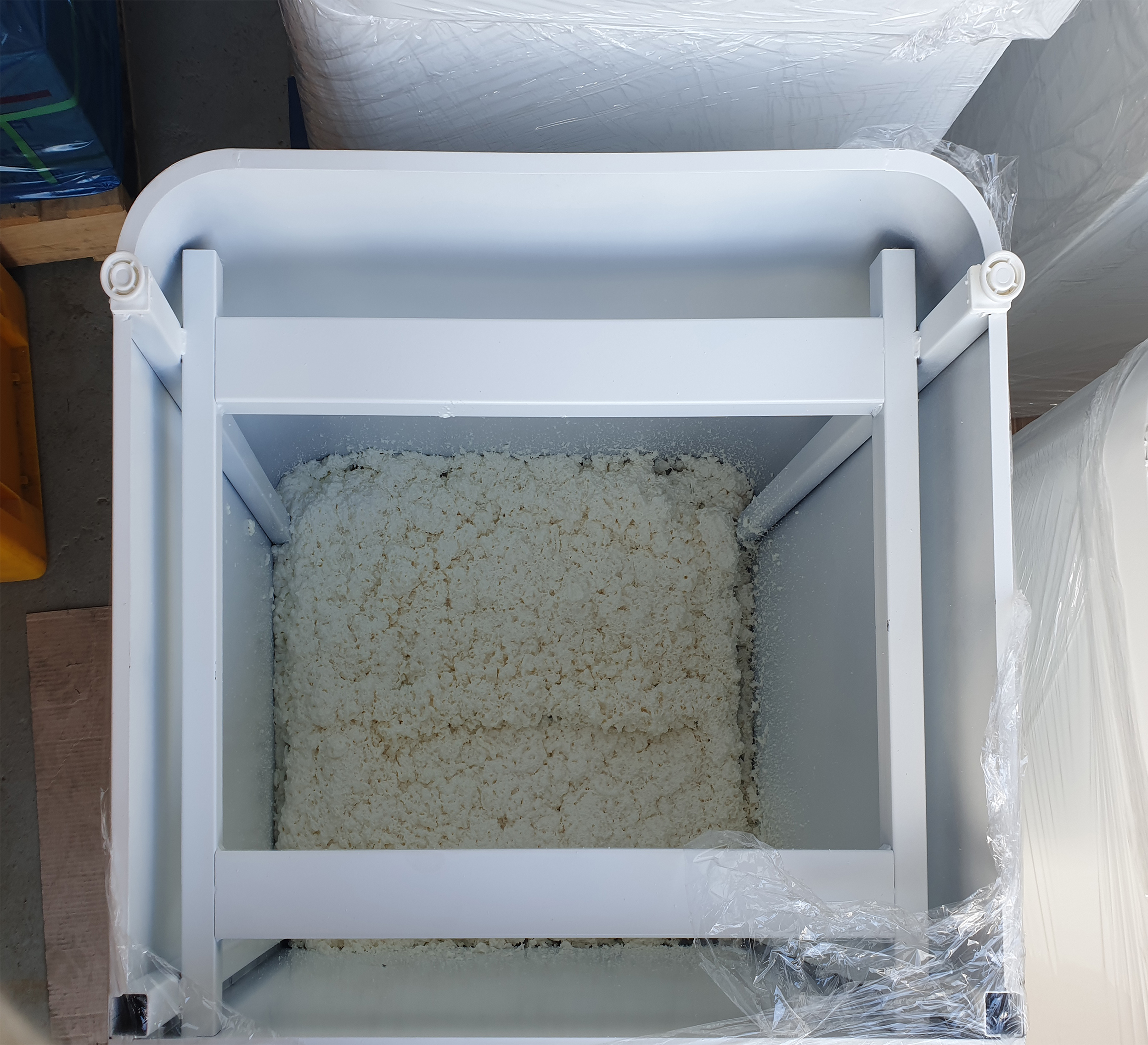

-거치 기기 작동 시 진동으로 인한 소음 방지를 위해 접촉부 내부에 우레탄 폼 도포.



-우레탄 폼 도포 전후 소음 비교 테스트. (진동 흡수 효과 확인)

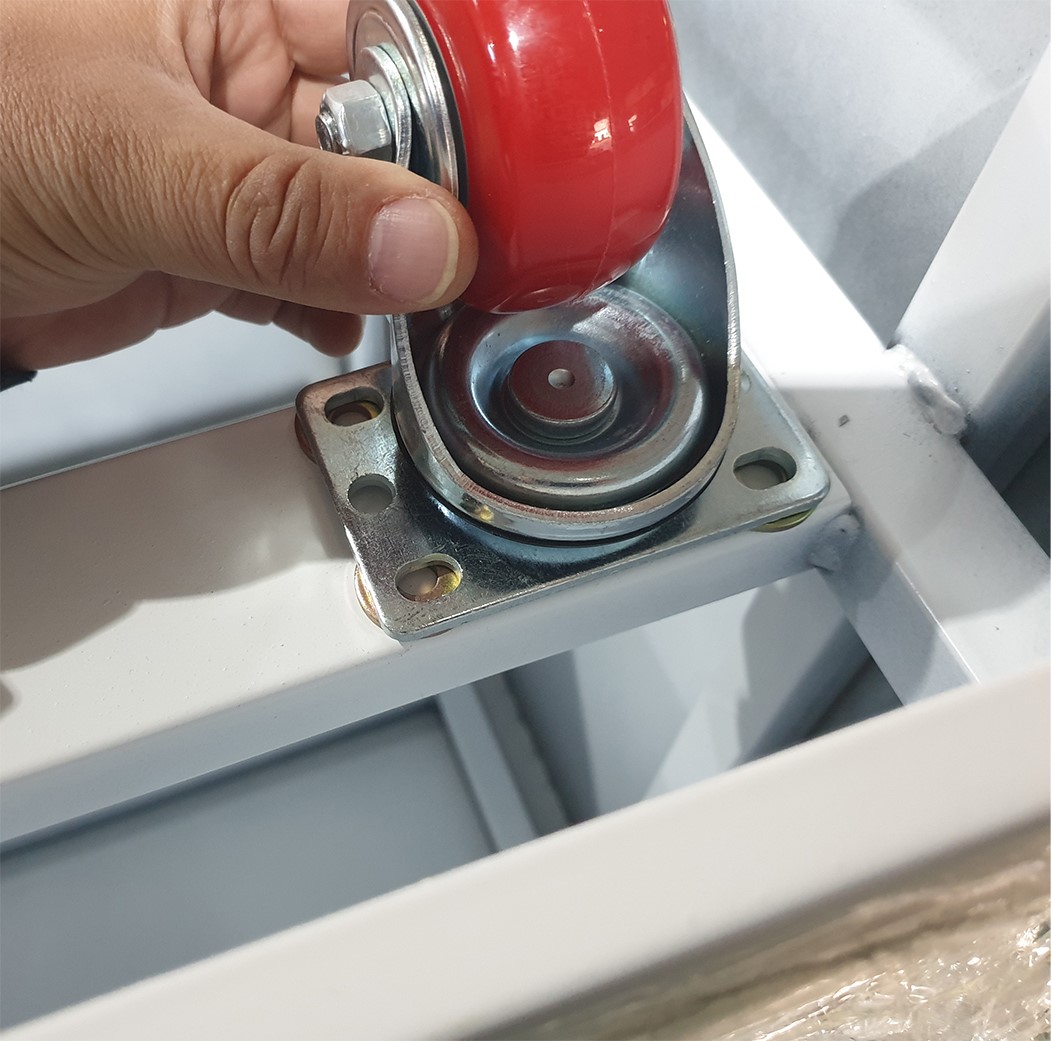

-하부 캐스터 조립.

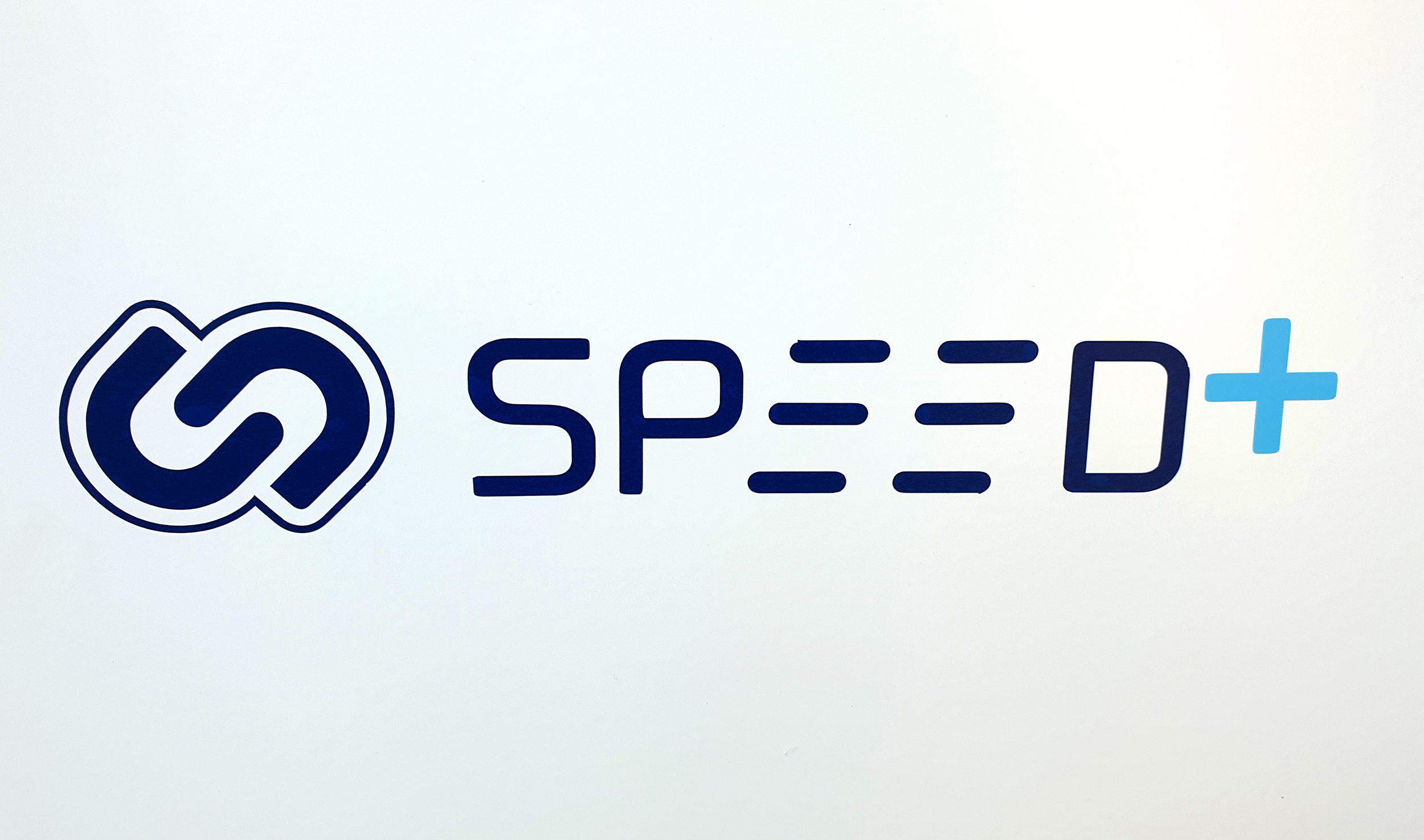

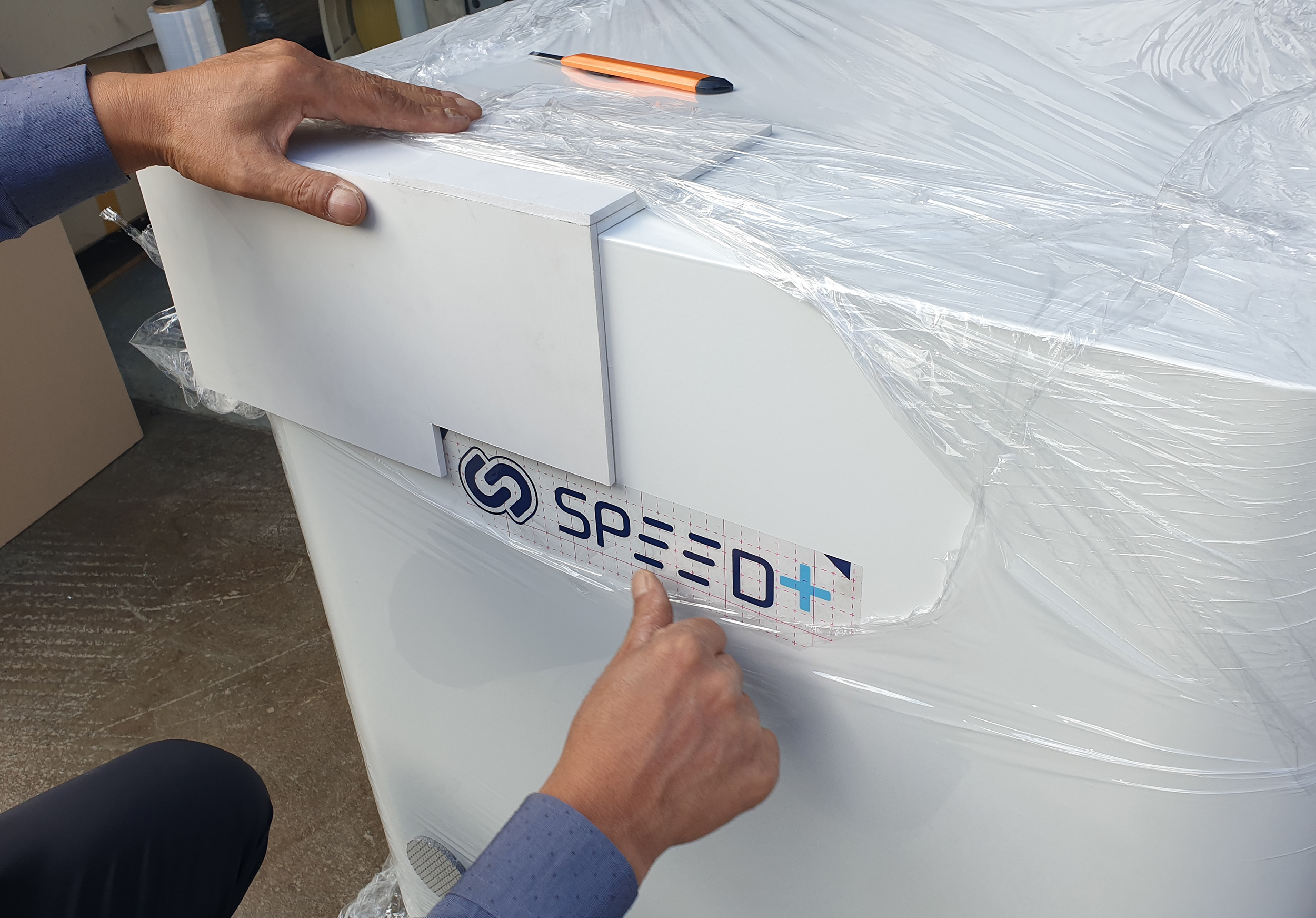

-변경된 로고 구성 방식 적용.

(보다 안정적인 활용을 위해 시트지 커팅 부착으로 로고 구성 방식 변경)

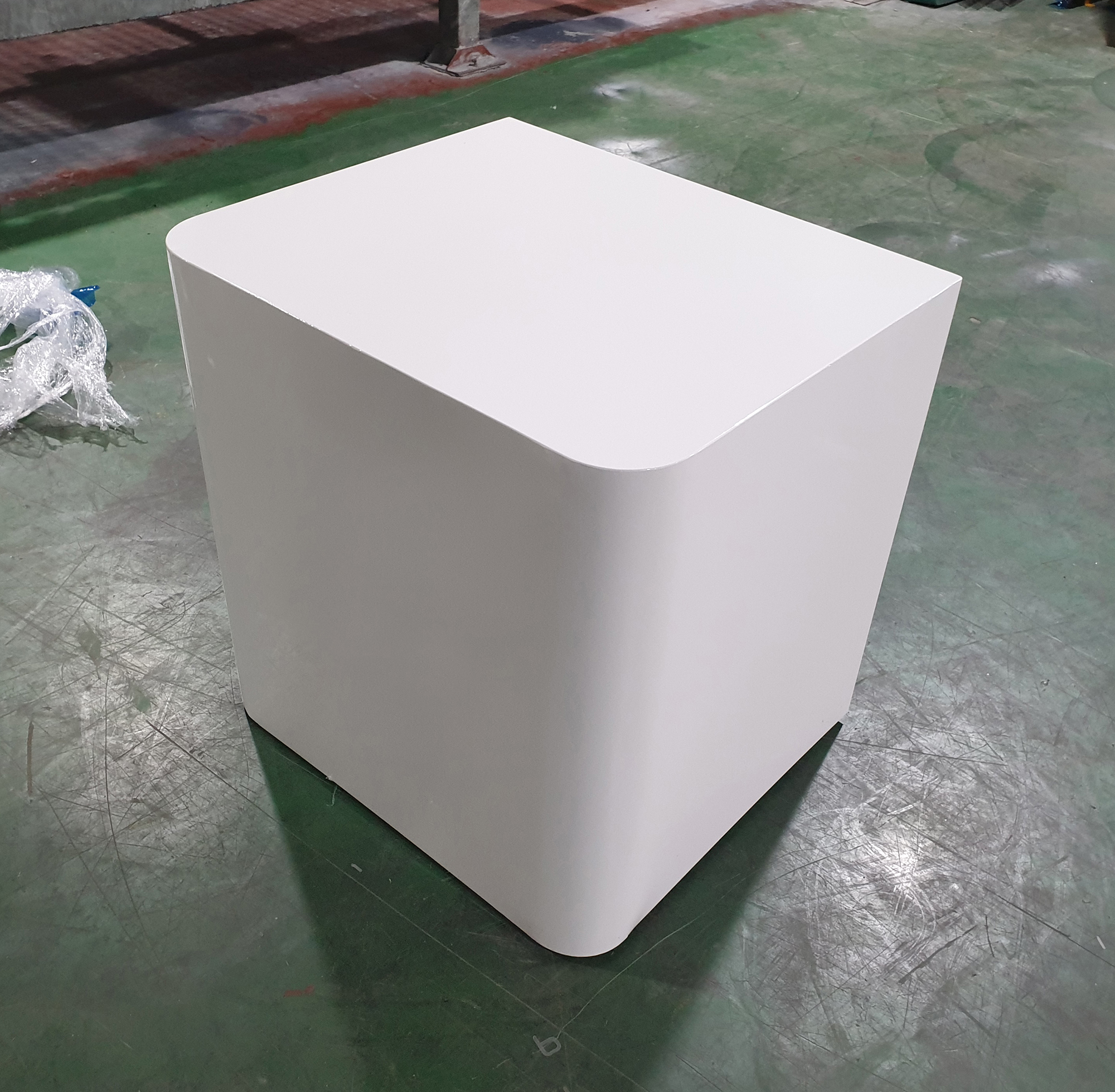

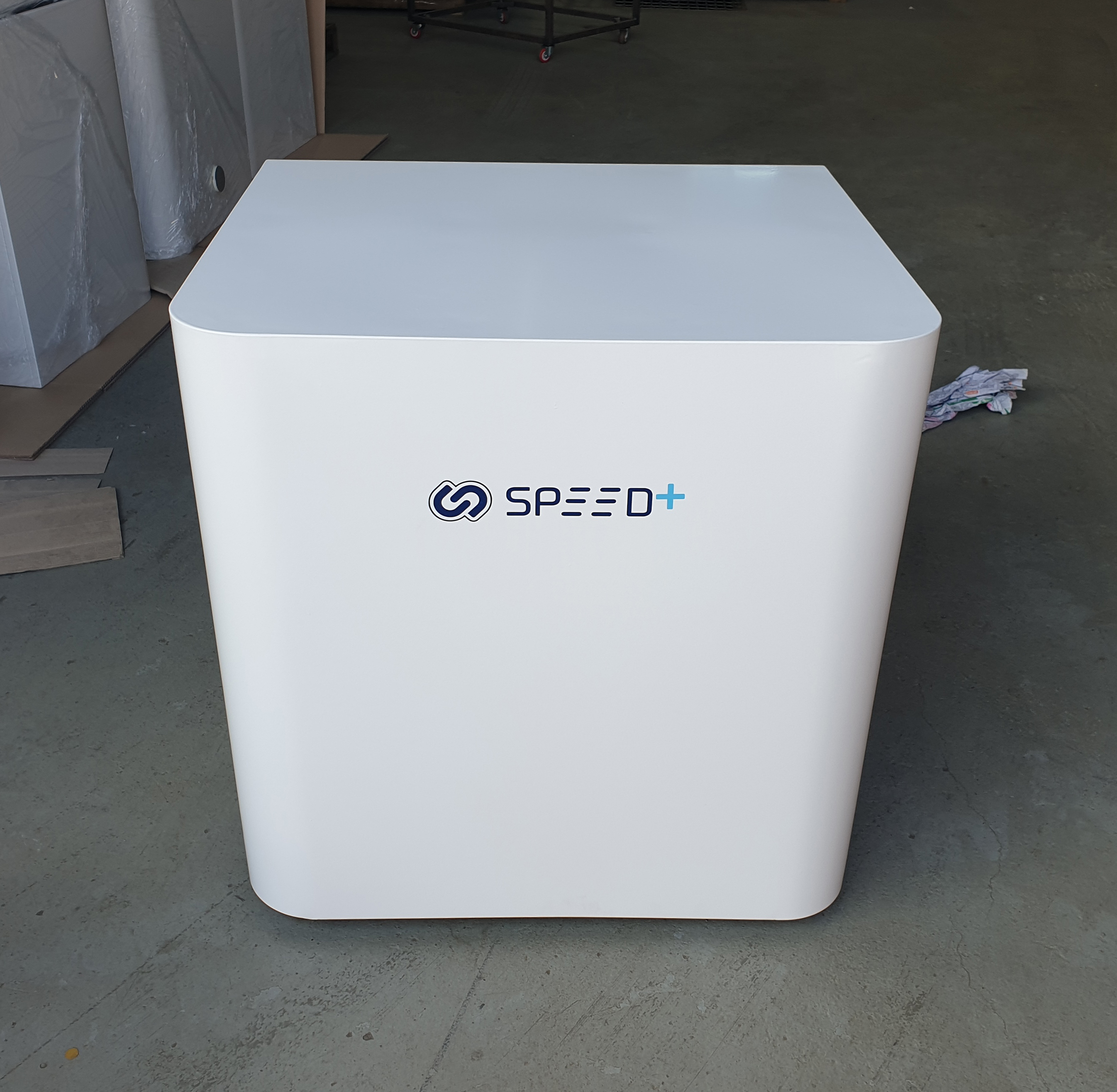

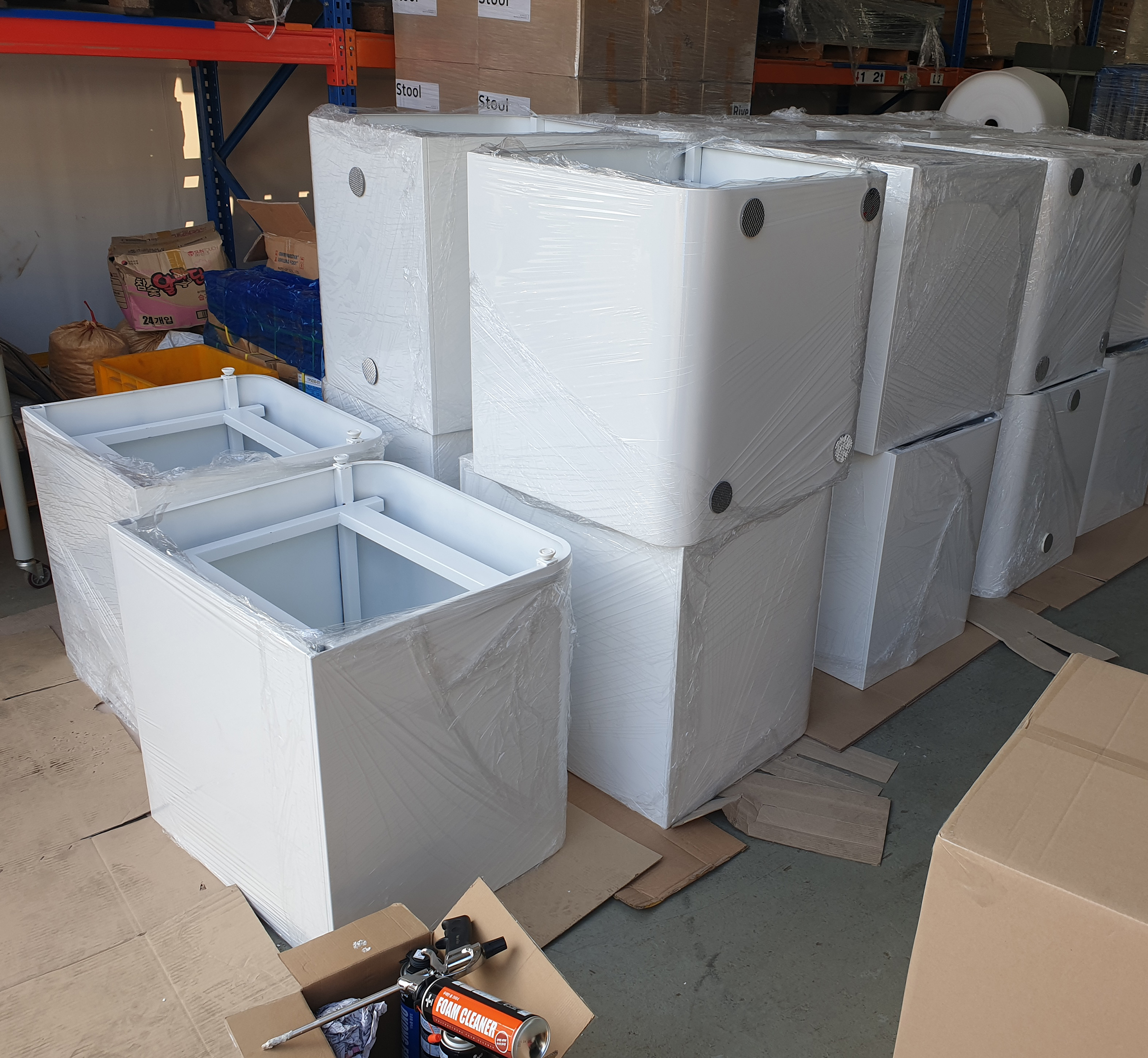

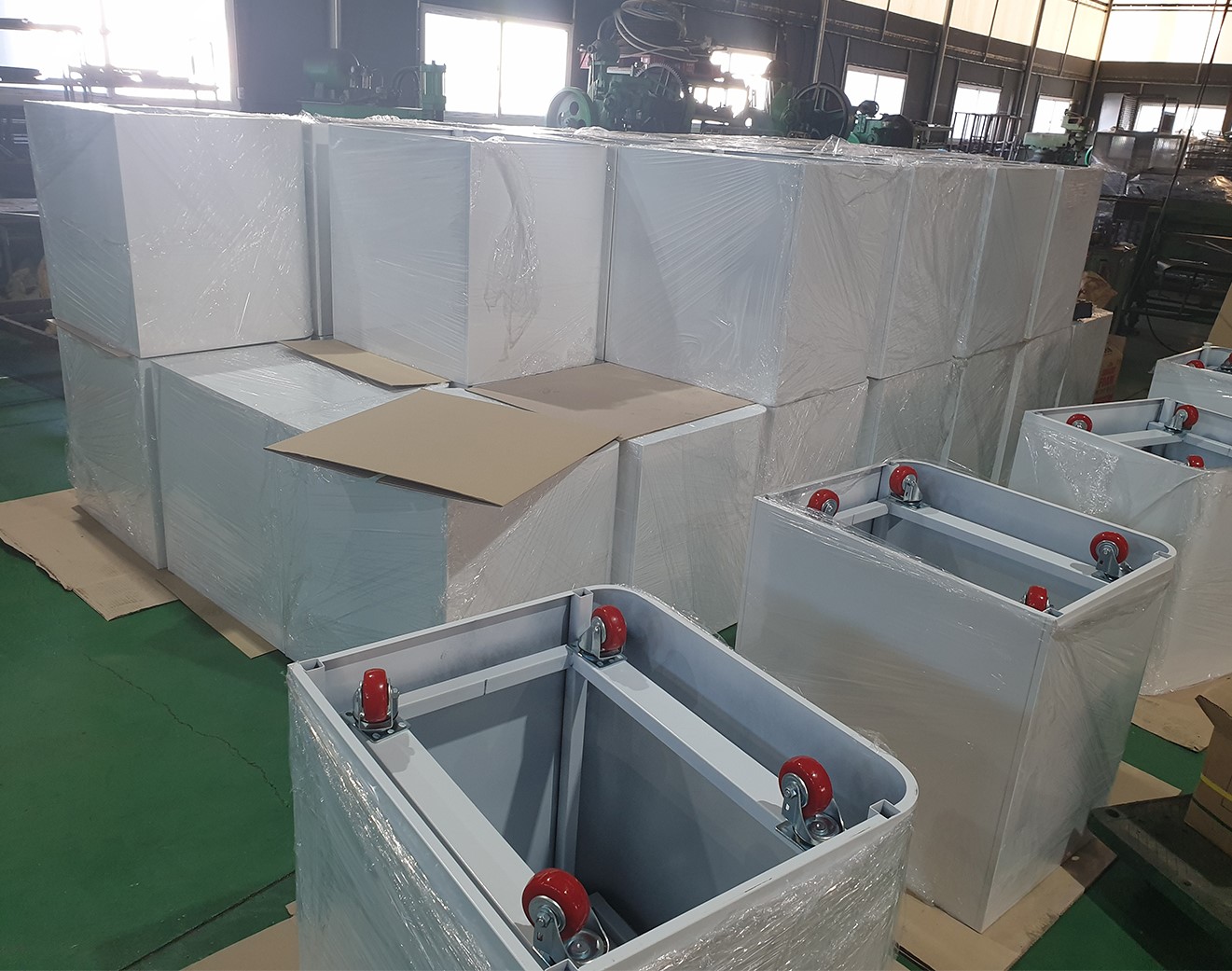

-양산된 치과 의료기기 거치 테이블.

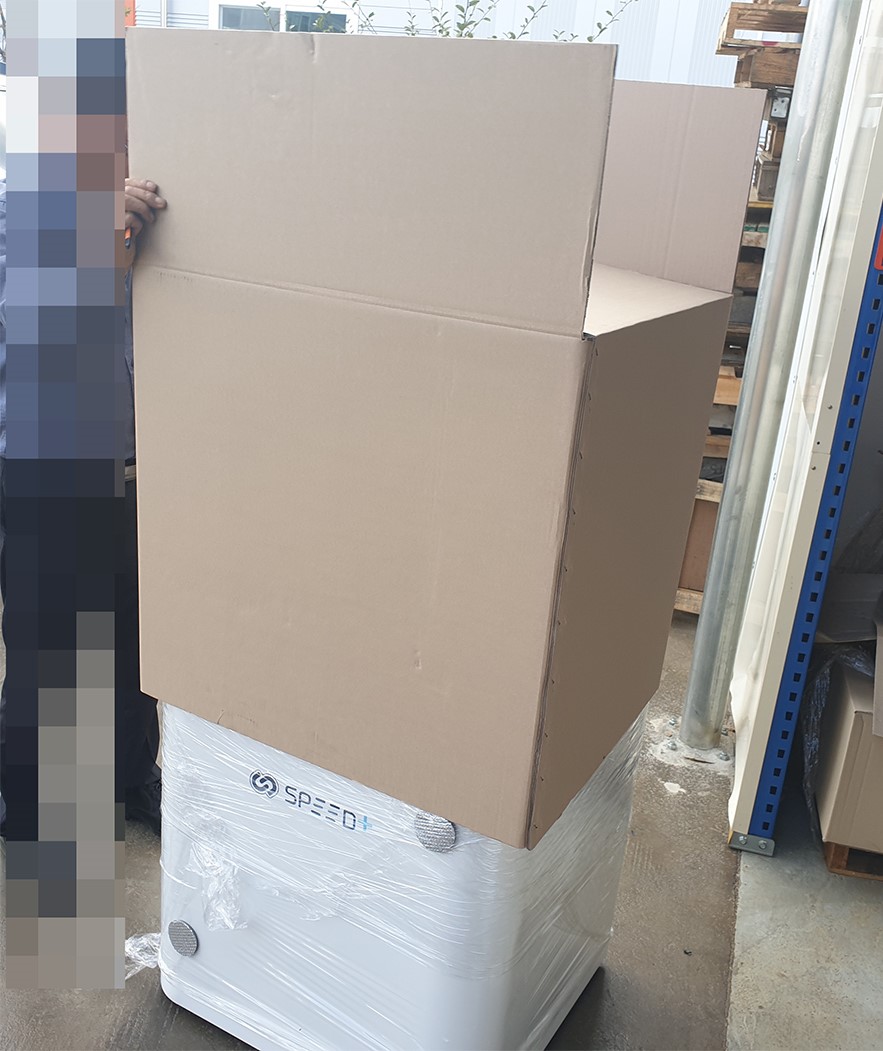

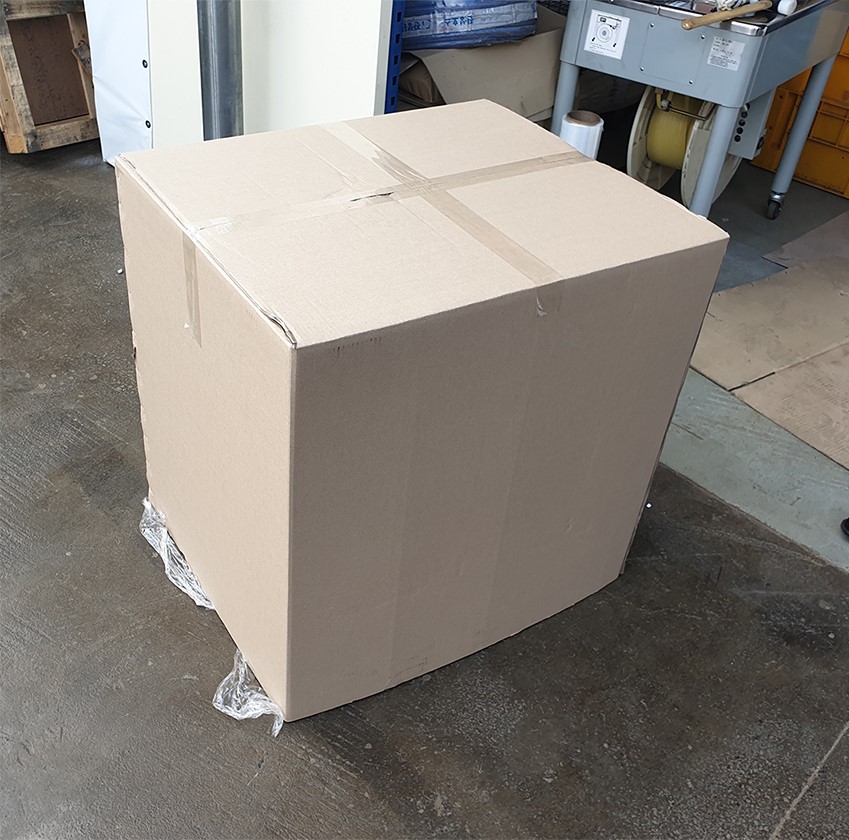

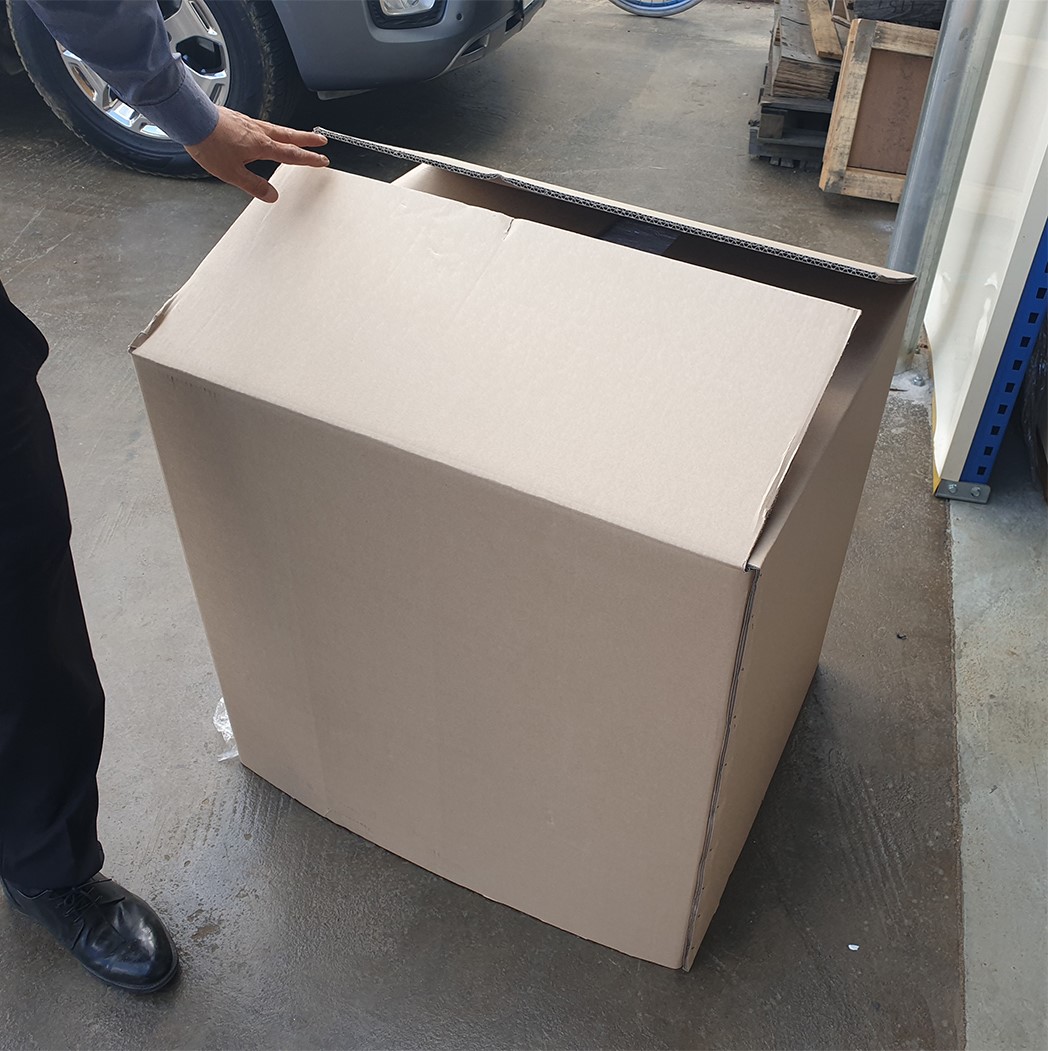

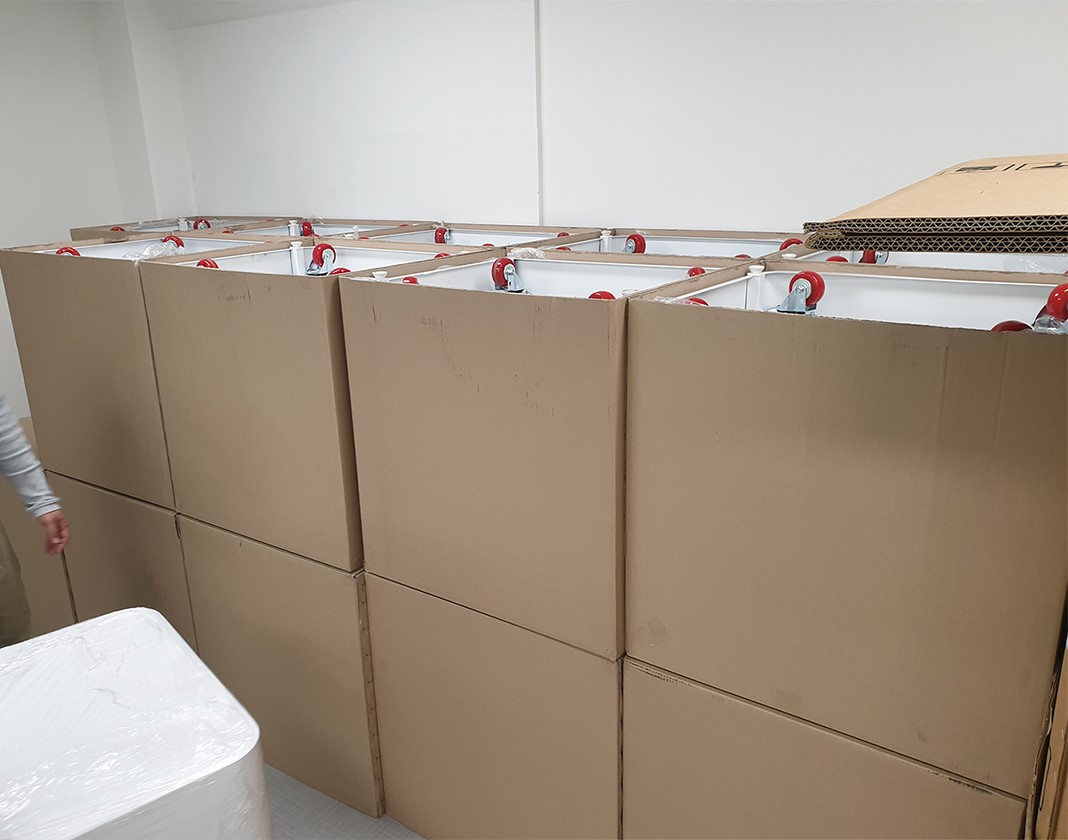

-사전 협의된 포장 방식 진행.

(개별 래핑, 고중량 집기의 원활한 이동 및 적재를 고려한 5면 박스 활용)
