의료기기 샘플 시연대 / 주사기 전시 피오피 / 엘이디 조명 진열대 제작

상담내용

-한미사이언스 의료기기 디스플레이 제작 요청.

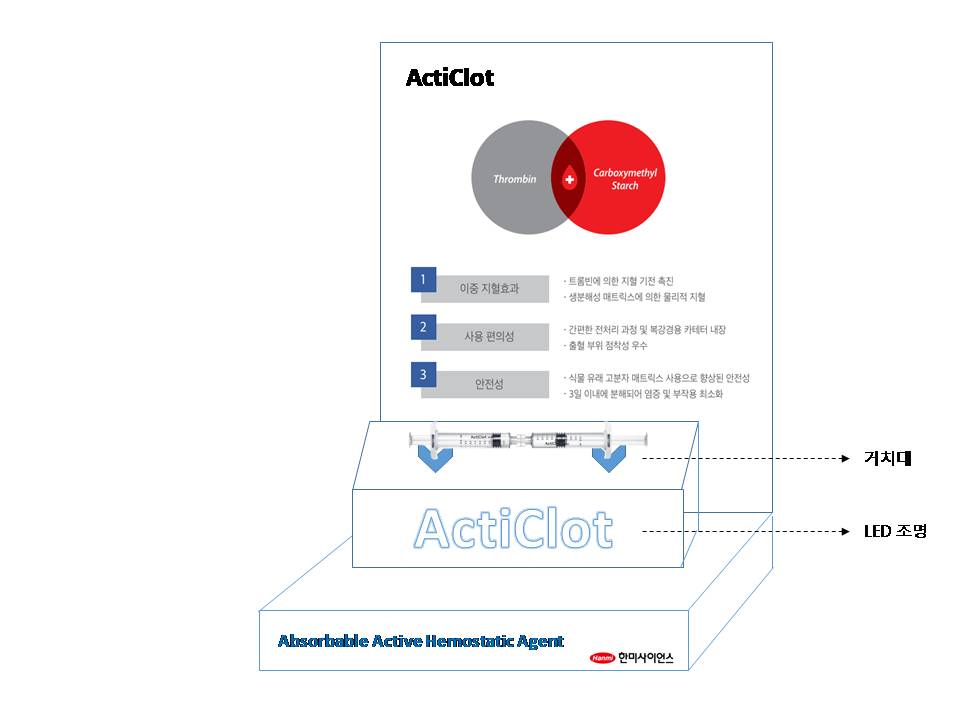

-고객사가 제공한 디자인 초안(아래 그림)과 유레카 진행 사례(아래 링크)를 바탕으로 구성 방향 협의.



가슴 마사지기 벨루나 포맥스 전시대 / 모듈형 포맥스 진열집기 / 미용기기 조명 디스플레이 제

-LED 조명과 A4 브로슈어 거치대 요청. (조명 적용 방식과 브로슈어 거치 방식 등 제안 및 협의)

-각 파트의 특성을 고려한 소재 활용과 예상되는 구성 방식 설명과 협의.



아이디어안

-전시 상품 샘플을 수령하여 관찰 및 실측.



-상담 중 확인, 협의된 내용과 전시 상품 실측 데이터를 바탕으로 디스플레이 구체구조 구성.

-포맥스 소재로 본체 구성 후 투명 아크릴에 지정 그래픽 실사 출력을 배접하여 외부 마감.

-투명 아크릴 배면에 브랜드 로고를 조각하여 빛 효과 설정.

-투명 아크릴 전면에 아크릴 스카시 및 지정 색상 실사 출력을 부착하여 브랜드 로고 강조.

-브로슈어 샘플의 전면 그래픽 구성을 확인하여 노출 범위 협의 및 브로슈어 거치 공간 설정.



-실제 스케일의 모델링을 통해 각 파트별 설정된 구성 방식을 시뮬레이션.

-조명이 적용될 브랜드 로고와 주사기 거치부를 슬라이딩 삽입 방식으로

구성하여 추후 제품 또는 브랜드 변경 시 교체 가능한 방식으로 구성.

(디스플레이 본체의 그래픽 구성이 각 브랜드에 특정되지 않은 공통적인 내용일 경우 적용 가능)



그래픽 작업

-제출된 아이디어안 검토 및 컨펌.

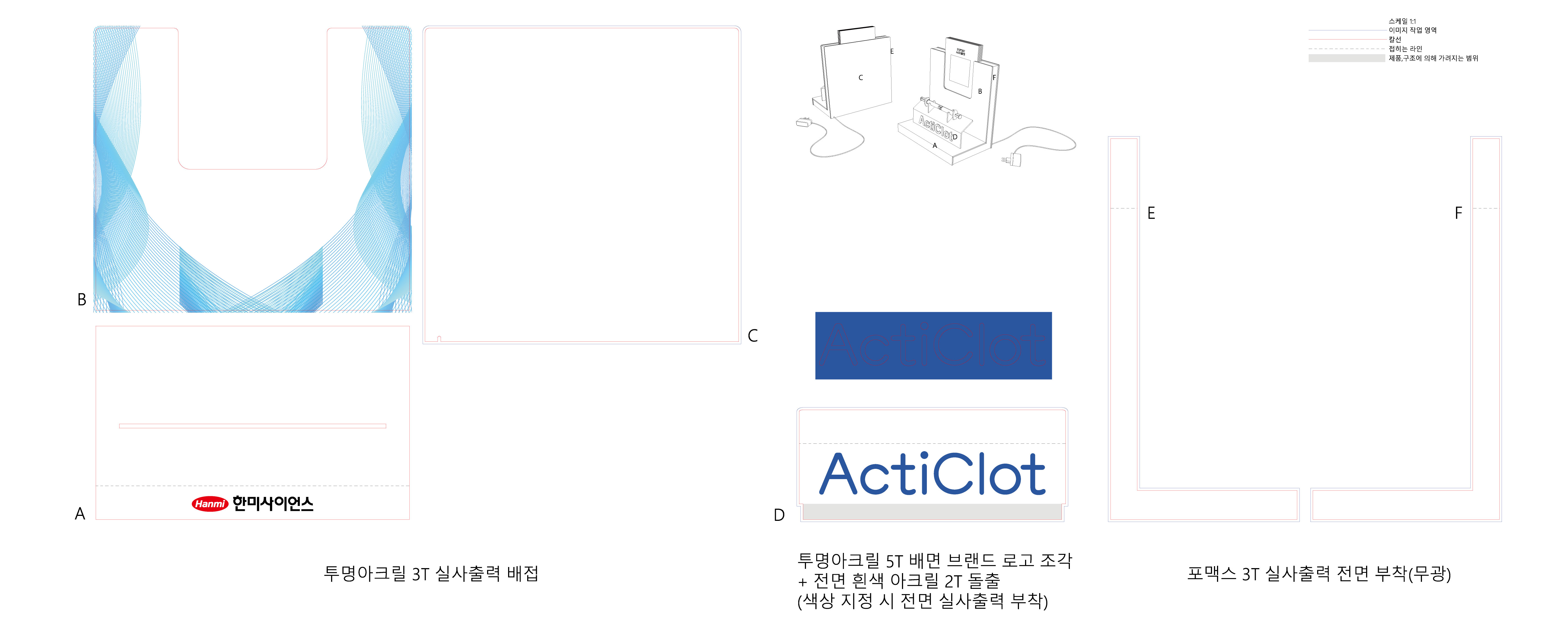

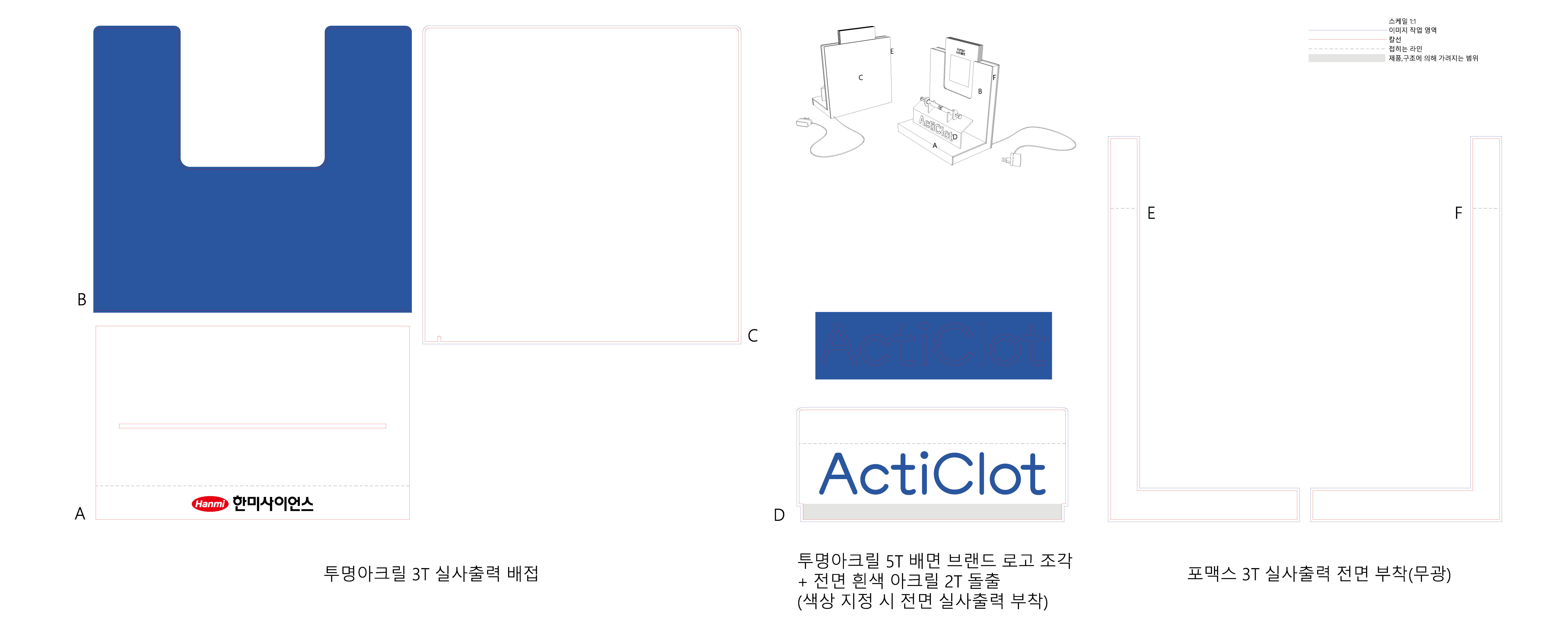

-디스플레이 구조에서 추출한 그래픽 구성면 데이터를 고객사에 제공하여 그래픽 구성 작업 진행.

-2종의 그래픽안으로 이미지 시안 요청.



Type-A



Type-B



이미지 시안

-2종의 그래픽 데이터가 적용된 이미지 시안을 검토 후 선택된 1종을 적용하여 제작 진행 예정.

-확정된 디스플레이 구조에 그래픽 데이터와 소재의 재질, 조명 효과, 전시 상품 거치 상태 등을

시뮬레이션하여 제작 완료 상태 미리보기.



Type-A





Type-B

LED조명 의료기기 시연집기 제작 및 견적 문의

070-8817-9999 / 010-8631-8230

ureca2008@naver.com



제작 진행

-2종의 이미지 시안 중 Type-A로 그래픽 데이터 확정.

-확정된 Type-A를 기준으로 지정된 순서와 방식에 맞춰 제작 진행.

-포맥스, 아크릴 / 실사 출력 / LED바, SMPS 등 조명, 전기 부자재 / 인서트너트, 볼트 / 개별 래핑 포장.

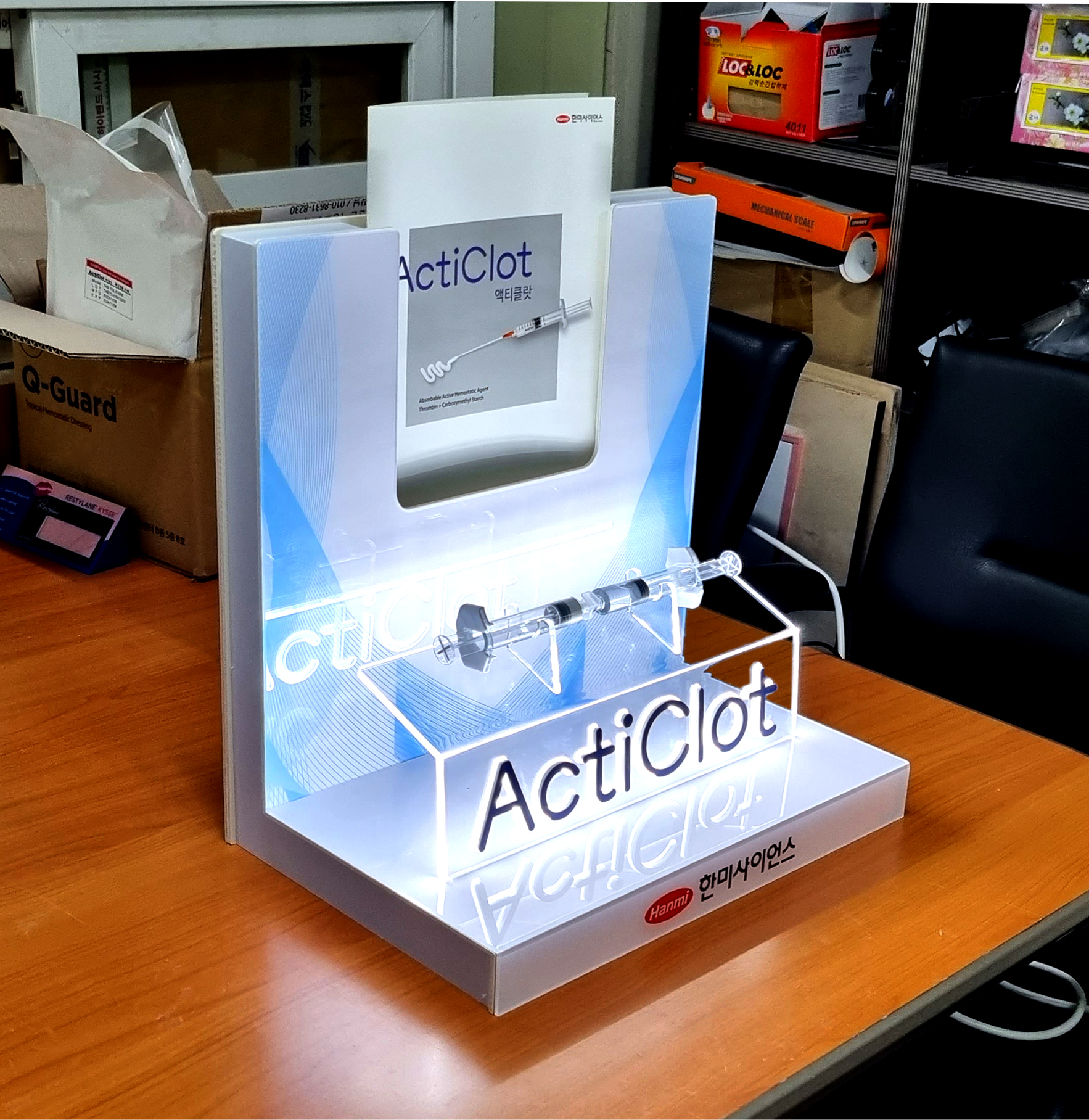

-제작 완료된 한미사이언스 액티클랏 조명 디스플레이.

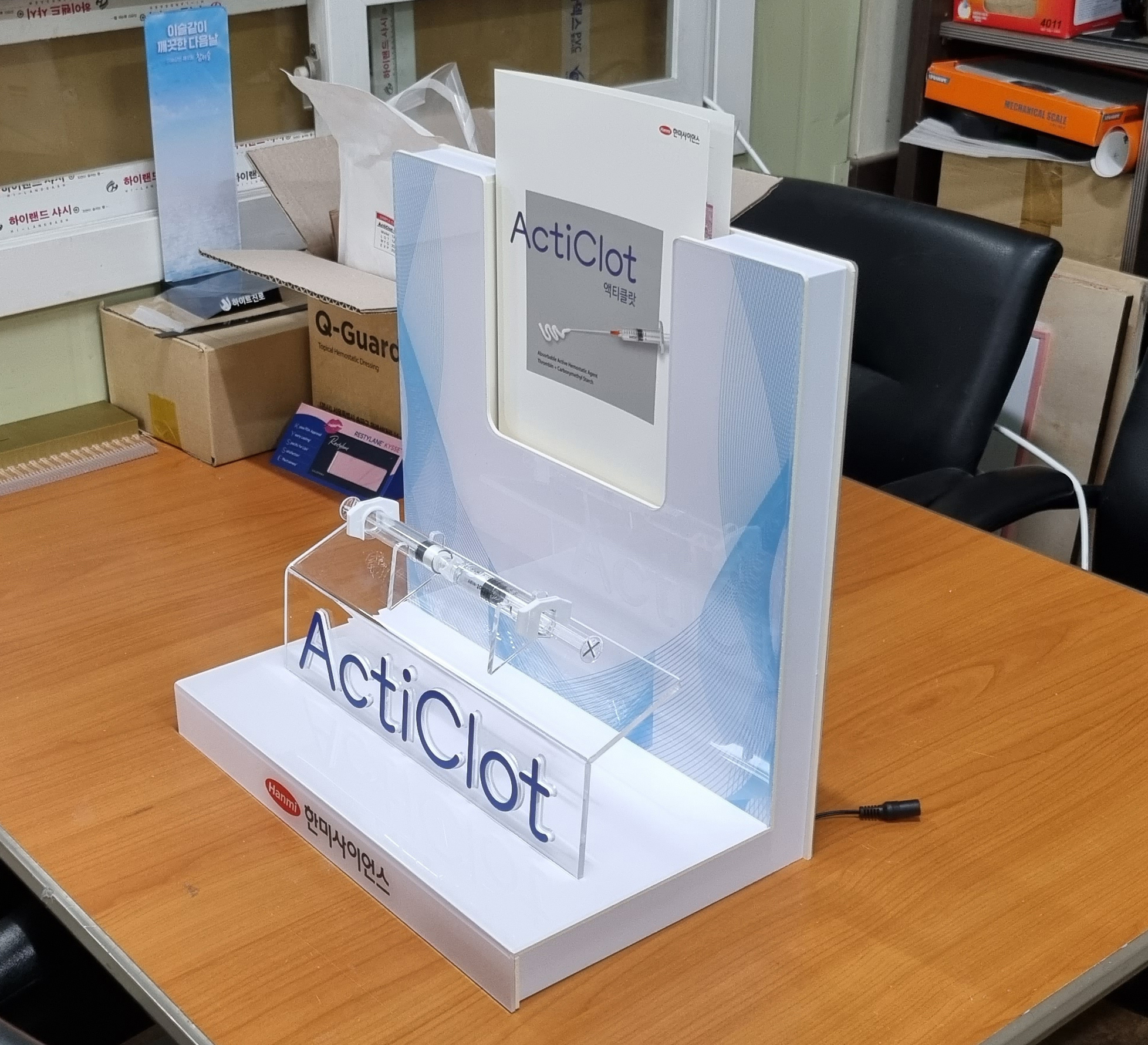

-제공된 주사기 샘플과 브로슈어 거치 상태 확인 및 안정성 테스트.



-빛 샘 방지와 조명 구성을 위한 하부 캡 구성 방식.

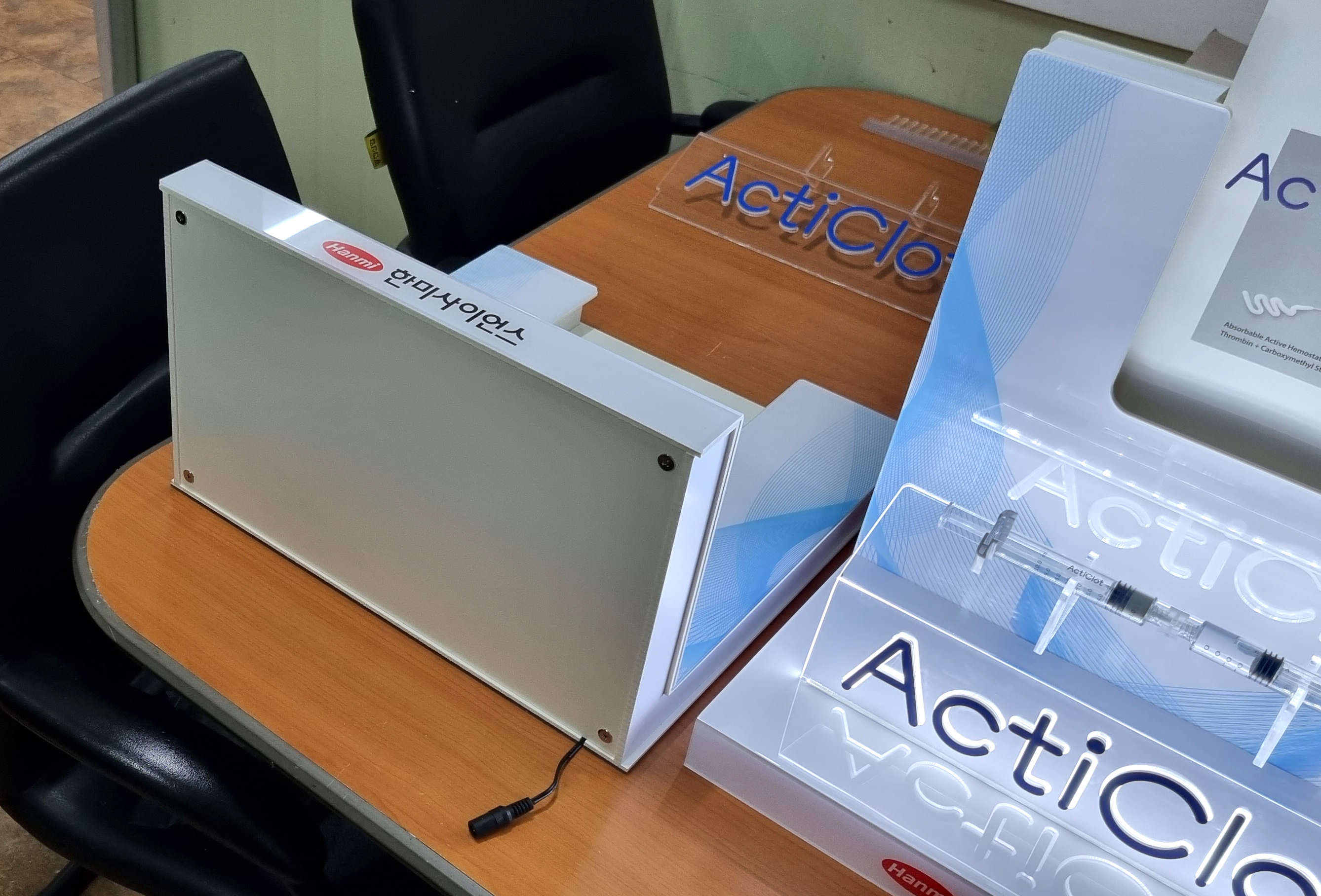

-조립식으로 구성된 조명 적용부, 주사기 거치부.



-LED 조명을 점등하여 조명 효과 적용 확인 및 배선 이상 검수.
