마트 시음행사 진열대 / 철재 이벤트용 테이블 / 음료 코너 판매대 제작

상담 내용

- 대형 마트 음료 진열 코너에 적합한 이온음료 전용 진열대 제작 요청.

-고객이 제공한 디자인 초안을 바탕으로 구체적인 사양 협의 진행.

-음료 무게를 지탱할 수 있는 안정적인 철재 구조로 구성.

-교체 가능한 그래픽 패널 추가 요청.

-배포와 설치 편의를 위한 경량화 설계 필요.

-지정 용량 음료를 정해진 수량만큼 진열 가능하도록 설계된 사이즈 제안 요청.



아이디어안

-디자인 초안 및 협의 내용을 반영한 아이디어 도출 및 시각화.

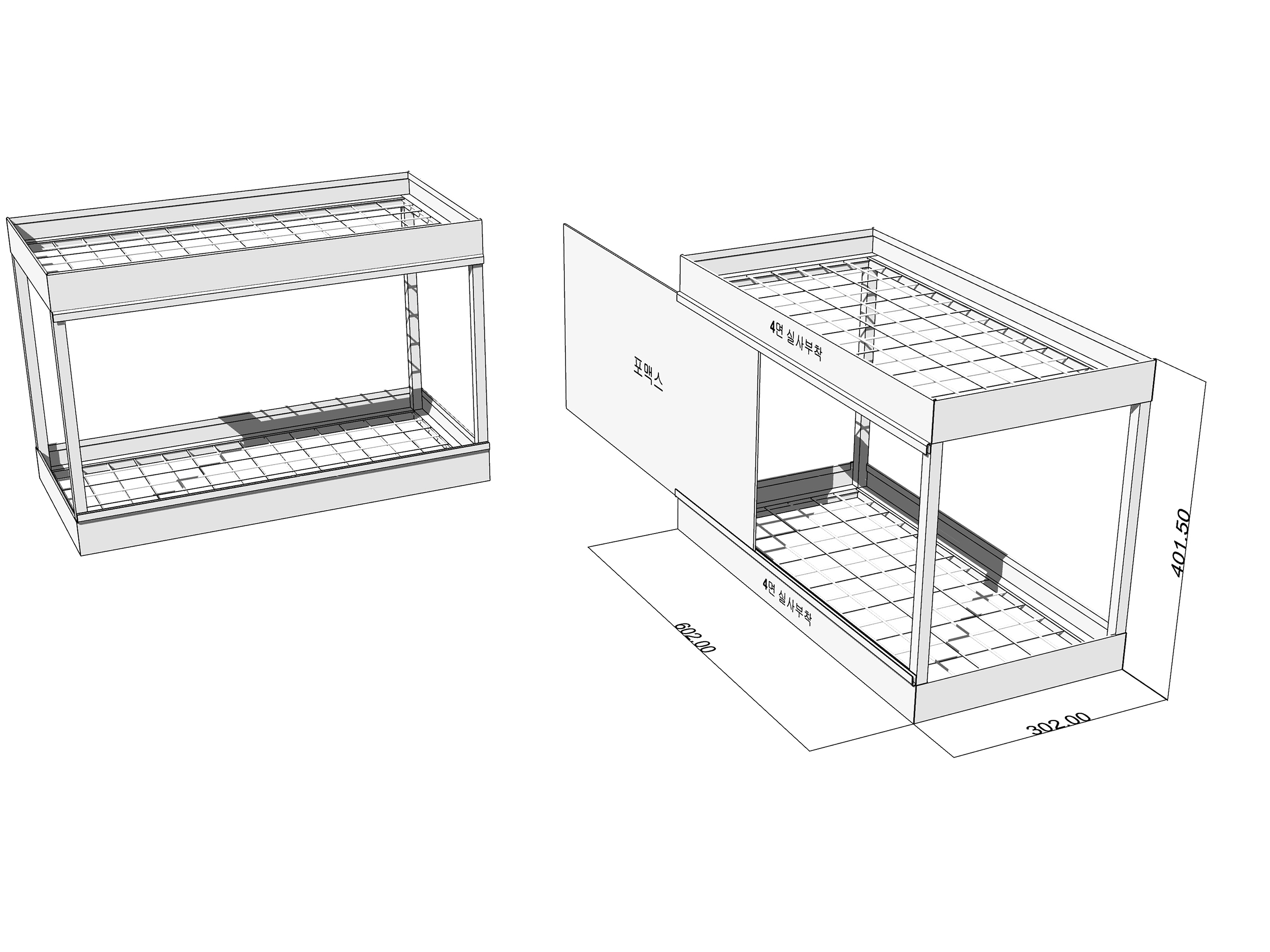

-경량화를 위해 철재 파이프 프레임과 메쉬망을 활용한 2단 음료 진열대 구성 제안.

-실측 데이터를 바탕으로 지정 용량 음료를 수용할 수 있도록 설계된 메쉬 2단 선반 구조.

-슬라이딩 방식과 탈부착 방식 2종의 교체형 그래픽 패널 구성안 제안.



이미지 시안1

-교체형 그래픽 패널 방식 2종 중 최종 1종 선택.

-임시 그래픽 적용 상태에서 진열대 완성 후 시뮬레이션 확인.

-진열 상태에서의 음료 상품 배치 및 안정성 검토.

파이프+메쉬망 음료 진열대 제작 및 견적 문의

070-8817-9999 / 010-8631-8230

ureca2008@naver.com



그래픽 작업

-확정된 사양 기반으로 기존 임시 그래픽을 수정하여 최종안 구성.



이미지 시안2

-샘플 제작에 앞서 최종 그래픽 사양이 적용된 시안을 검토.



샘플 제작

-2차 이미지 시안을 기반으로 이온음료 판매용 진열대 샘플 제작.

-파이프, 판금, 환봉 / 분체도장 / 포맥스 / 실사출력 / 조절발 / 개별 박스 포장.

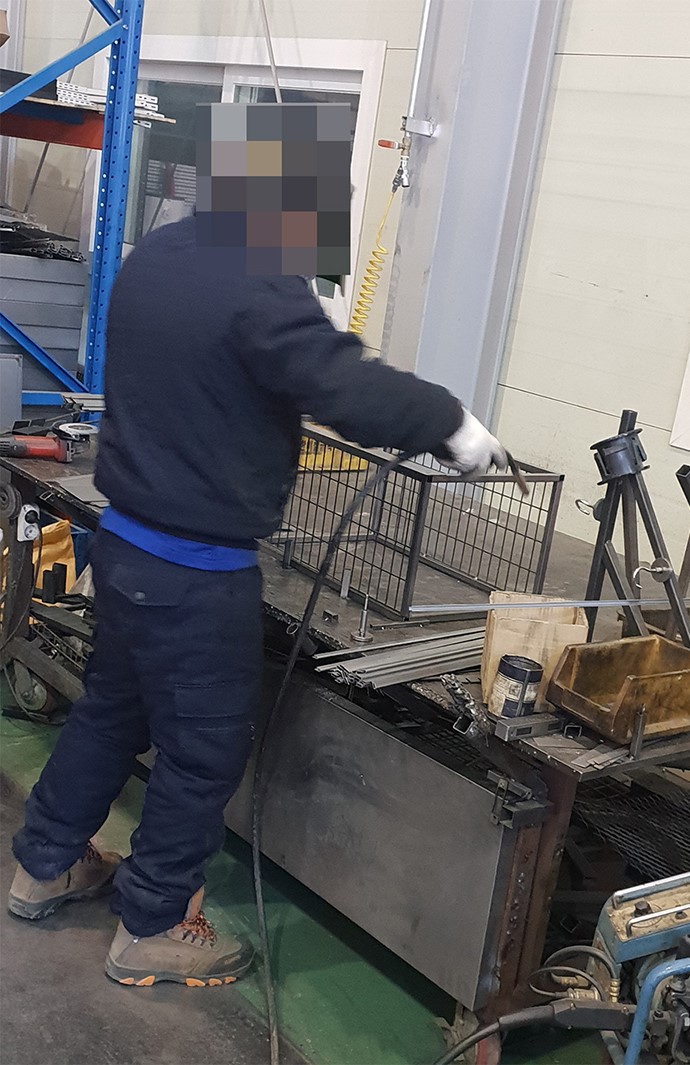

-철재 프레임 및 진열대 구조 용접과 도장 작업.

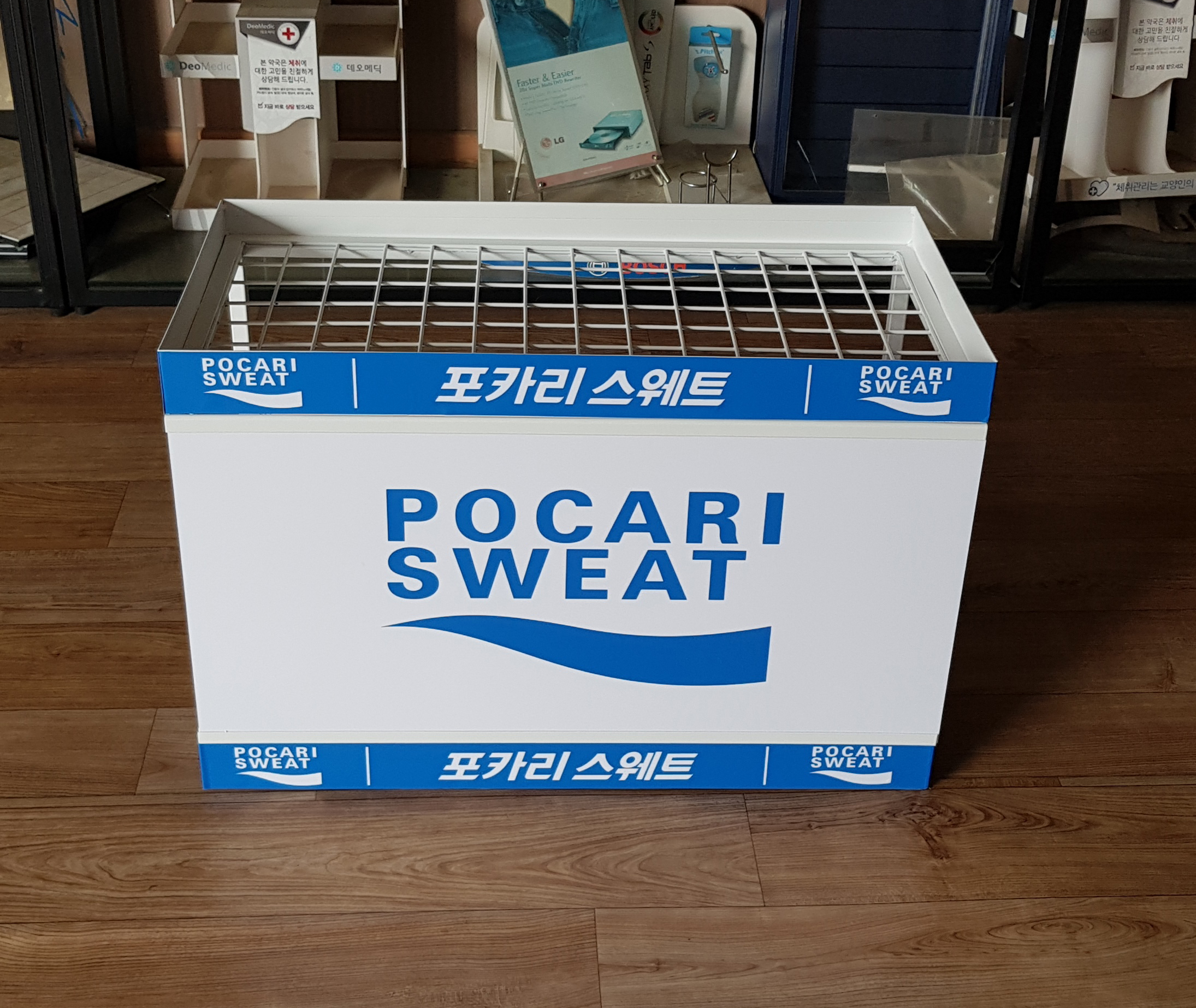

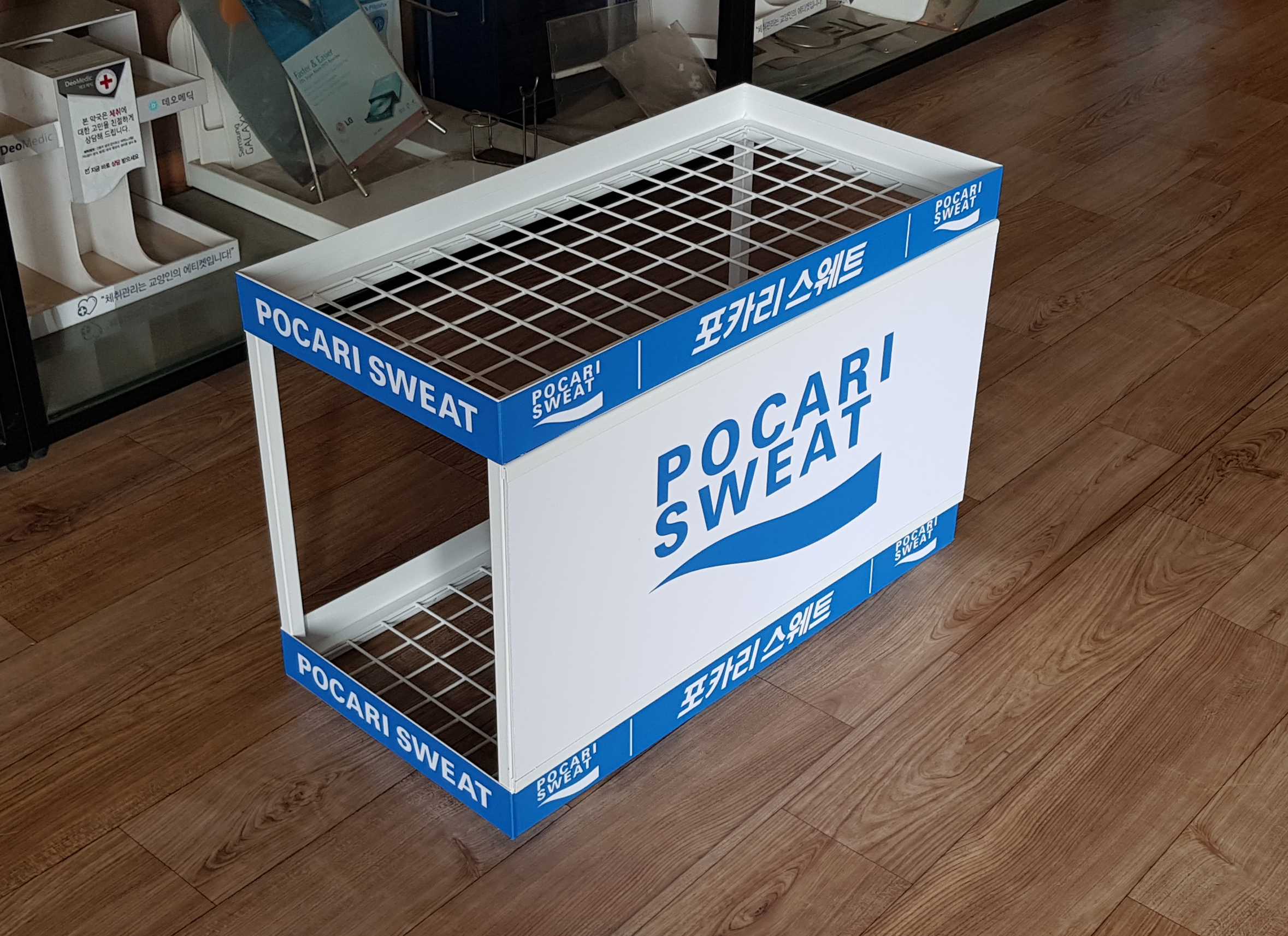

-부자재 조립 후 완성된 이온음료 2단 진열대 샘플.



-교체형 그래픽 패널 방식 2종으로 샘플 제작하여 실제 진열감 검토.





-슬라이딩 방식으로 설계된 전면 교체형 그래픽 패널 구조 확인.

이온음료 진열대 제작 및 견적 문의

070-8817-9999 / 010-8631-8230

ureca2008@naver.com



양산 진행

-샘플 검토 후 수정 사항 반영 없이 확정 사양으로 양산 진행.

-철재 시트 및 파이프 재단과 절곡 작업.

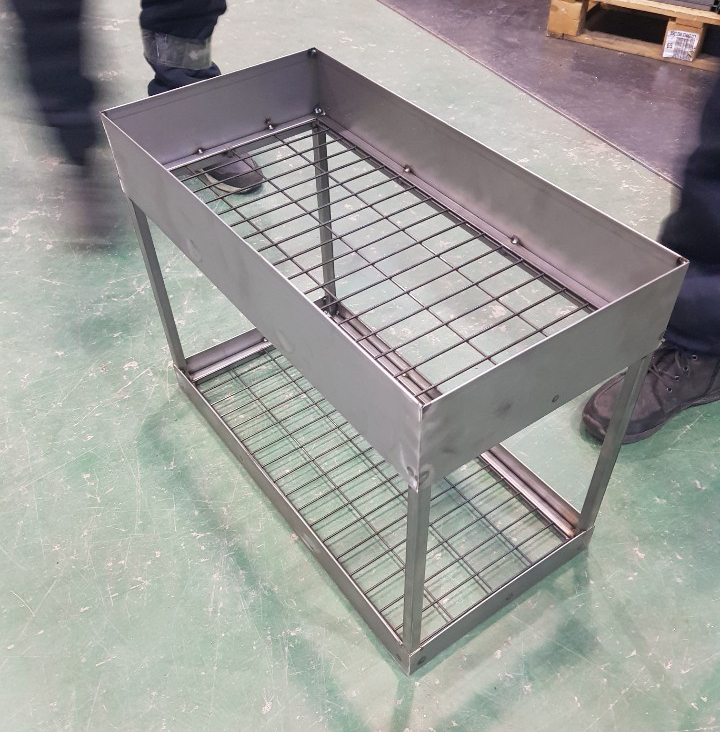

-1차 가공 후 용접 및 마감 처리.

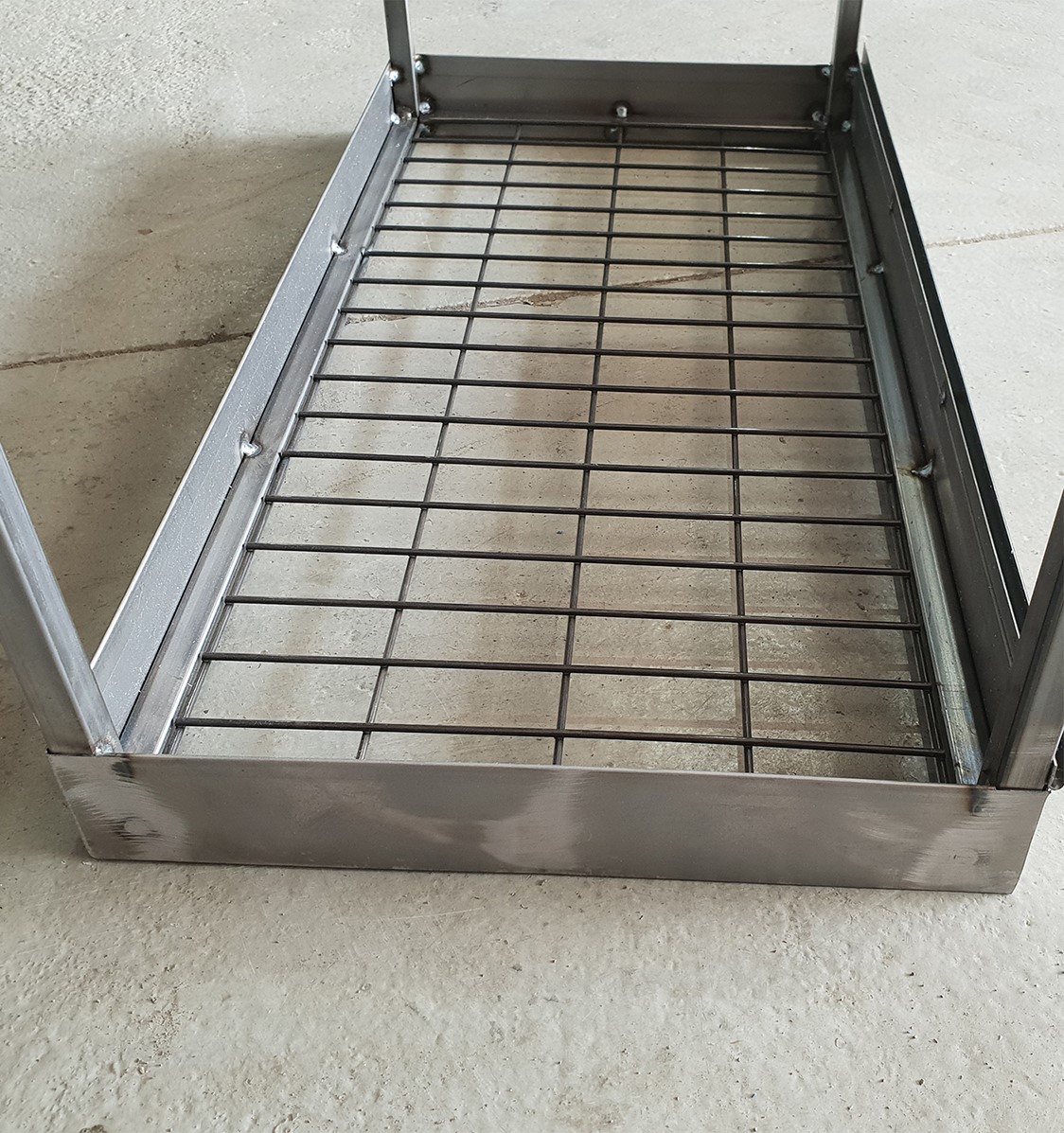

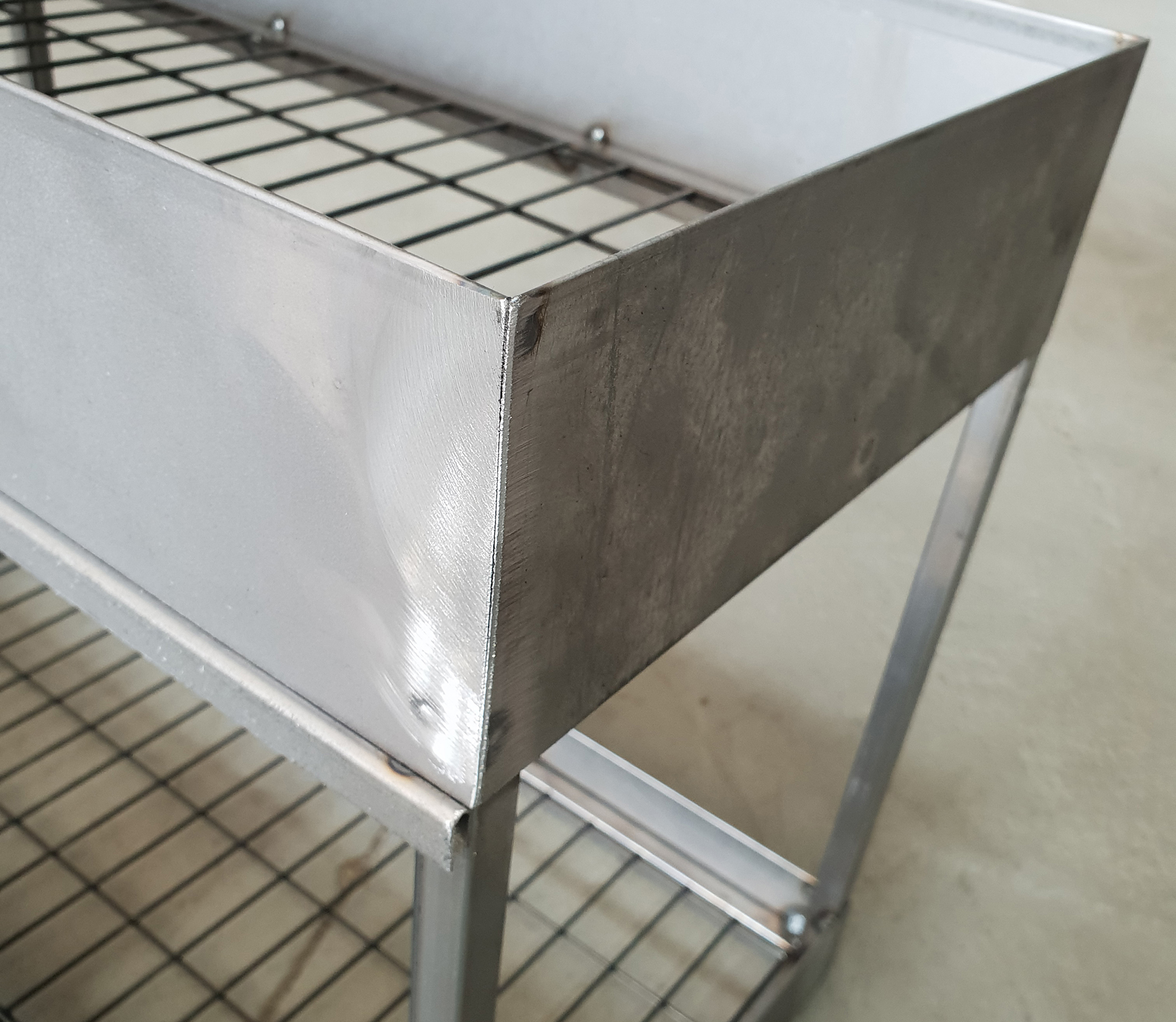

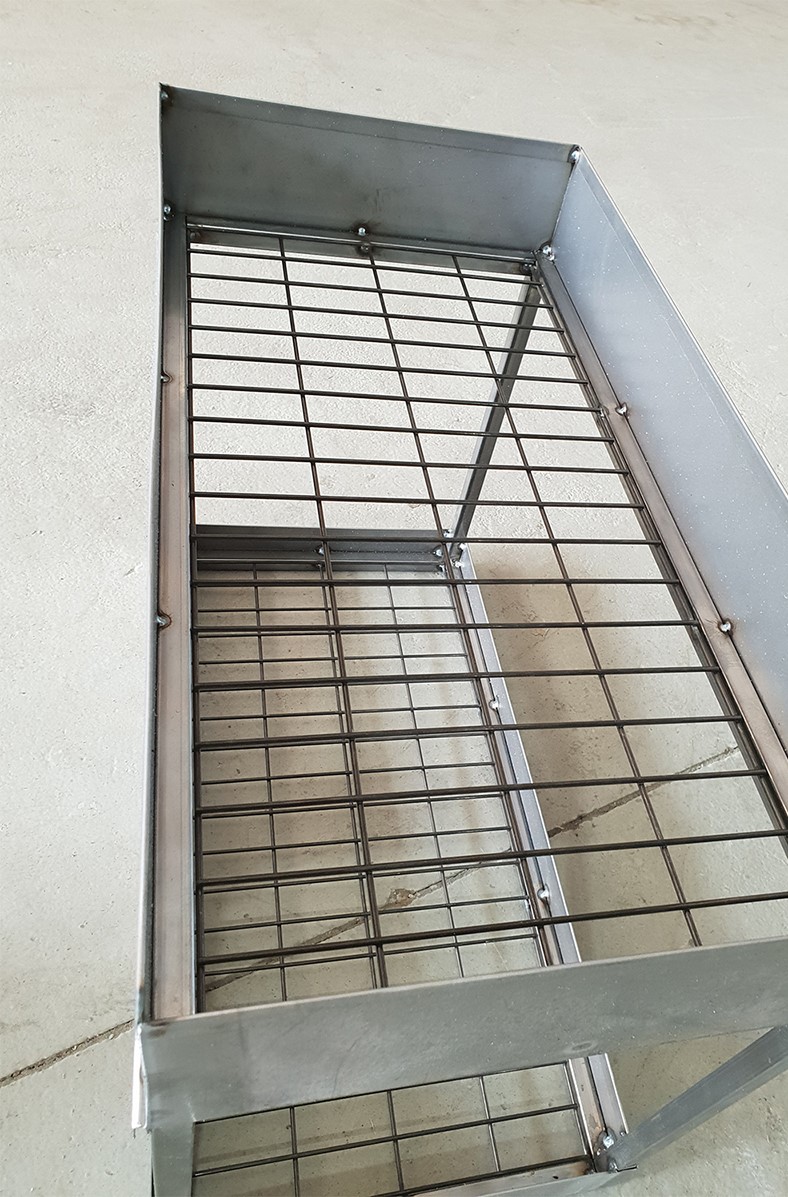

-완성된 철재 구조 및 세부 파트 디테일.

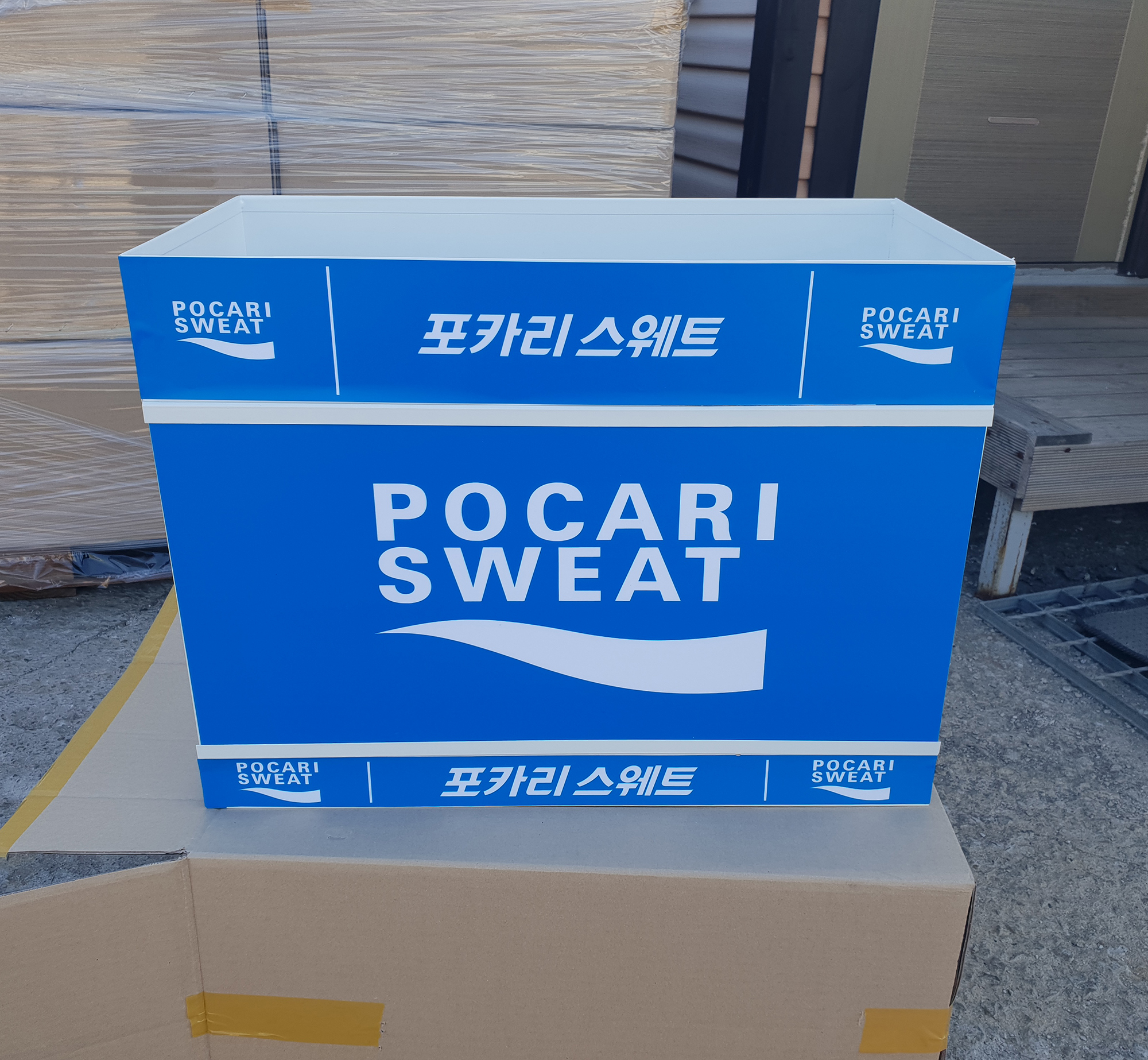

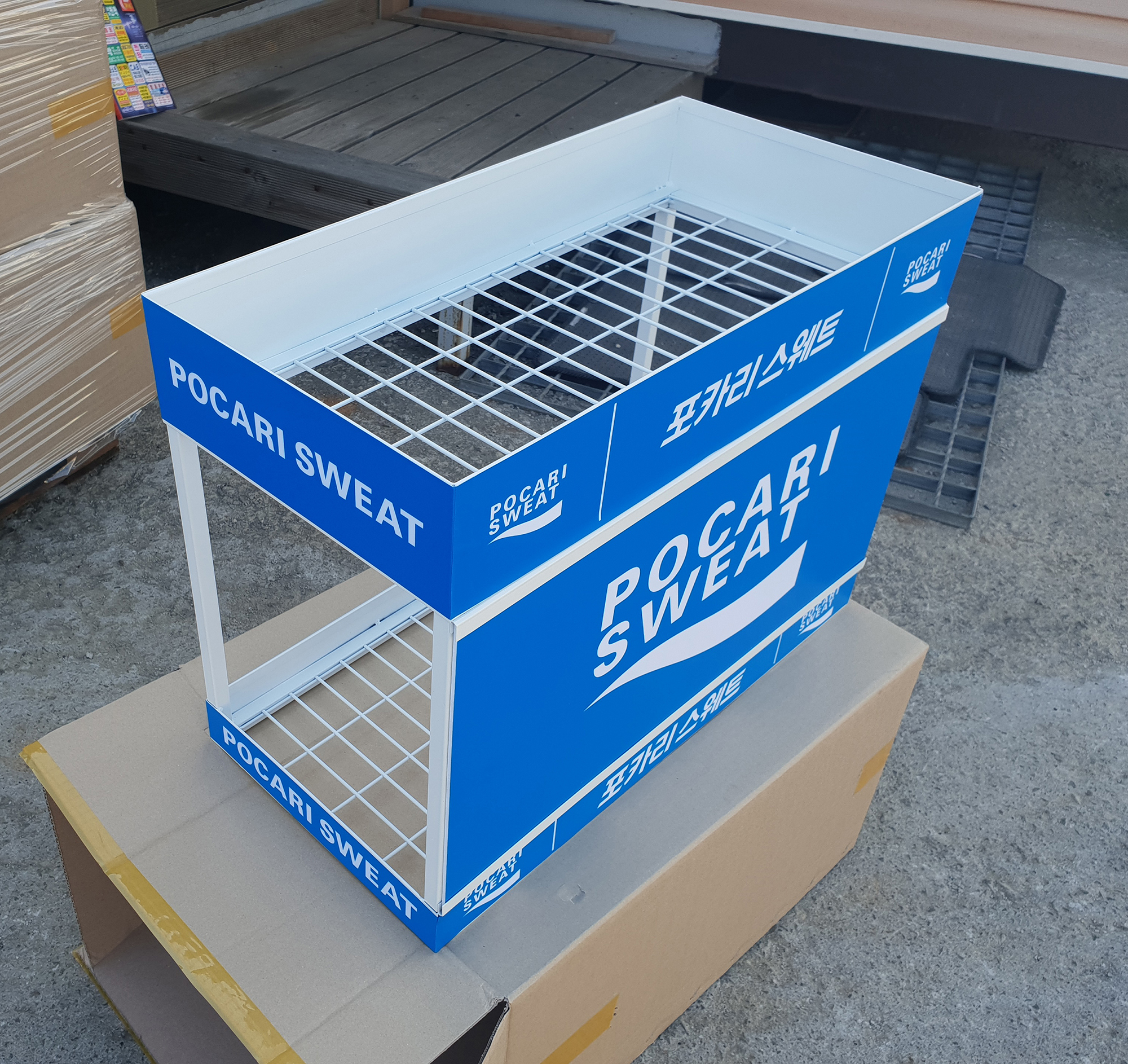

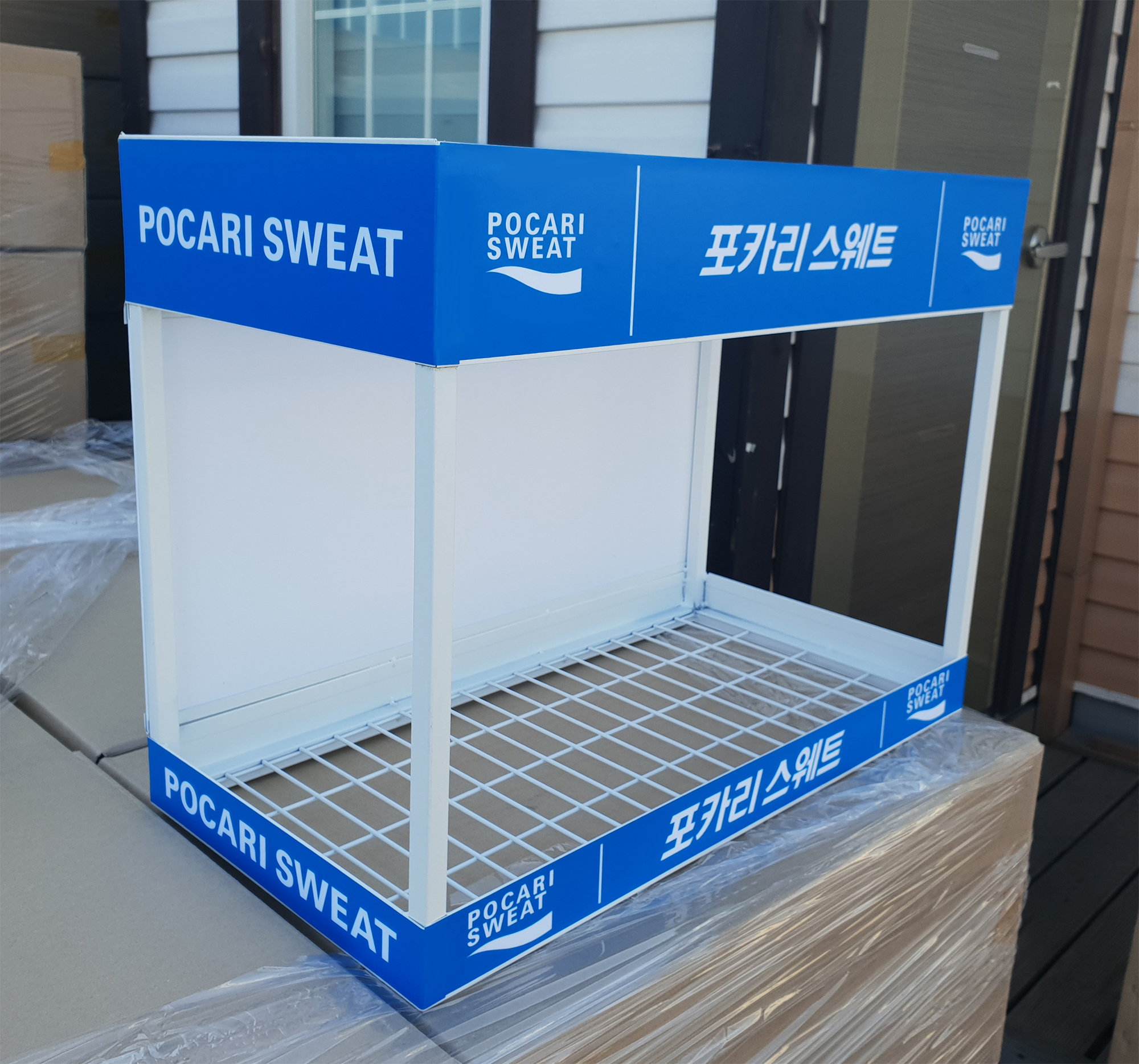

-백색 유광 분체도장 후 실사출력 부착, 교체형 포맥스 패널 조립.



-상황에 따른 교체형 포맥스 보드 활용 예시.

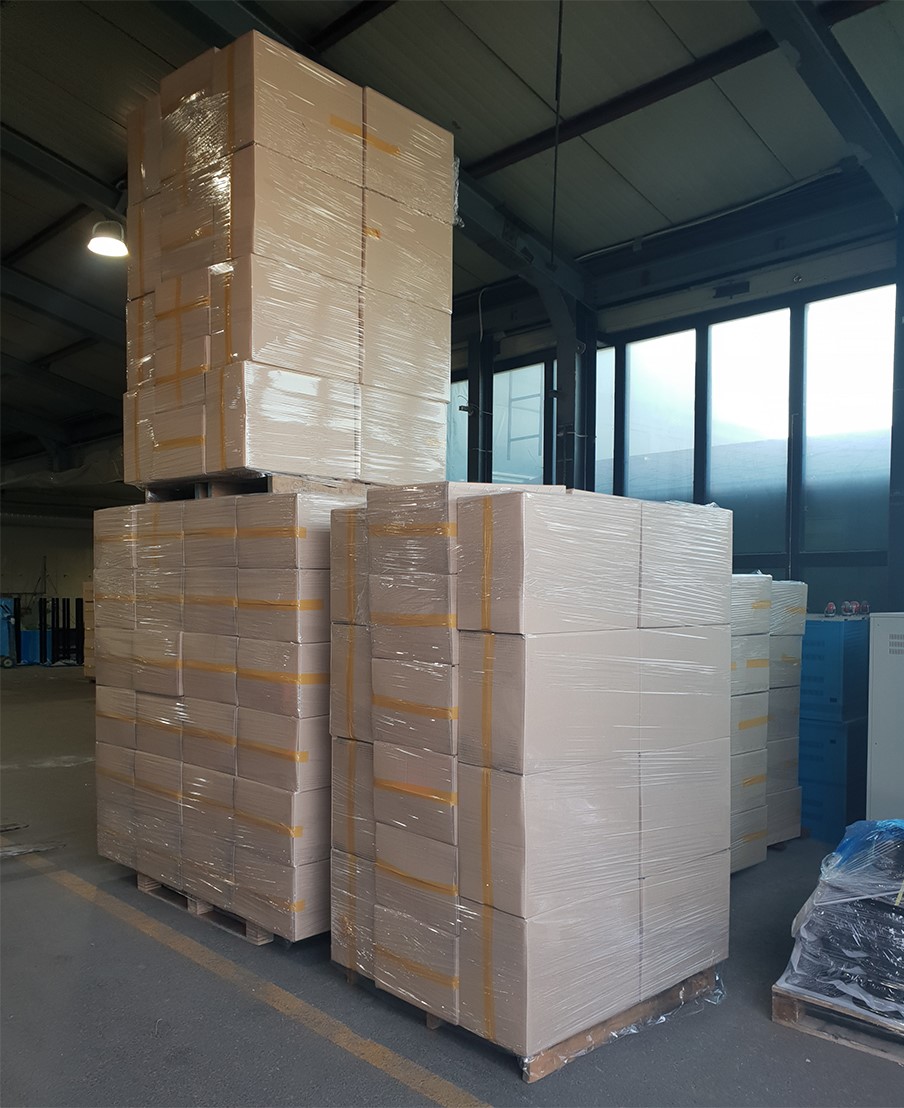

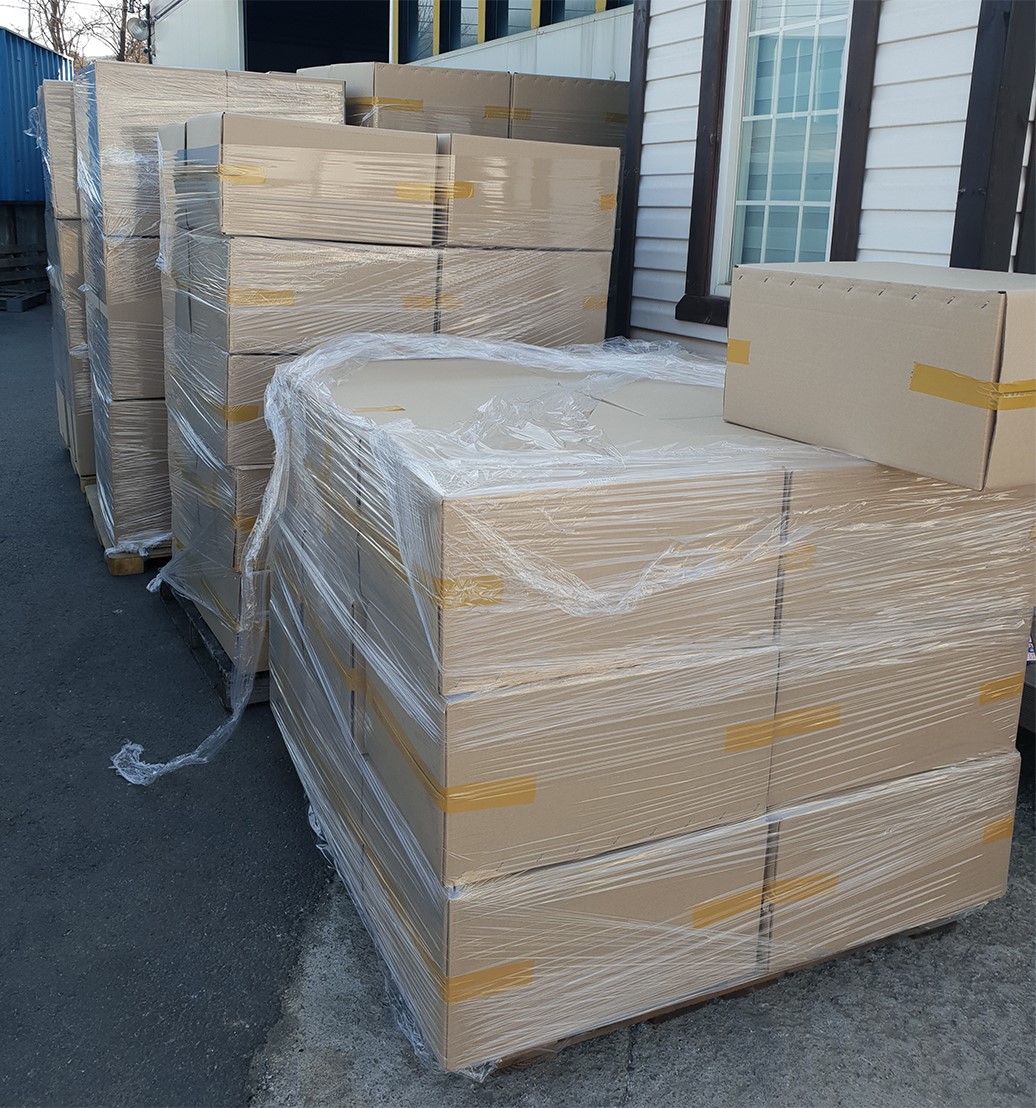

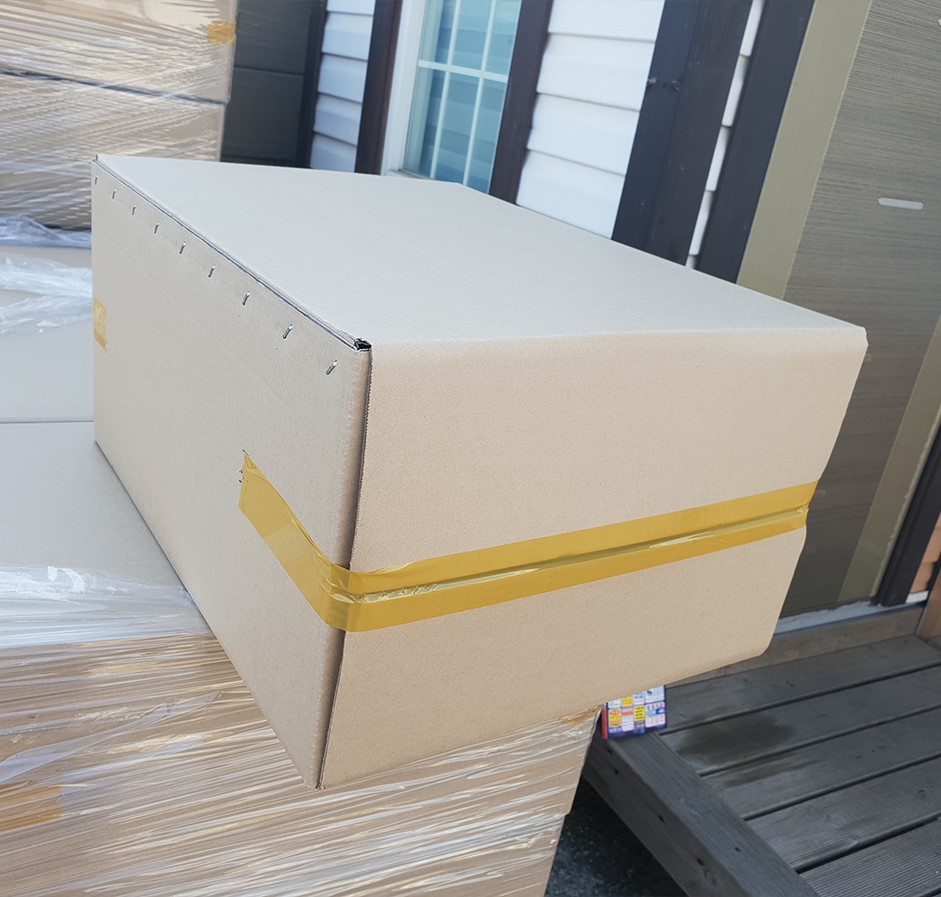

-개별 박스 포장 및 파렛트 적재 방식으로 포장 작업 진행.
