철재 파이프 + 판금 진열대 / 비데 3단 전시집기 / 소형가전 거치대 제작

상담 내용

-이누스 비데 3단 거치 진열대 제작 요청.

-해외에서 활용될 예정으로 효율적인 이동, 보관이 가능한 조립 방식으로 구성 요청.

-초기 상담 당시 포장 방식과 적재, 납품 방식 등 해외 이동을 위한 대략적인 내용 협의.

-비데 진열대 베이스에 부품 및 잡화 수납 공간 구성 요청.





아이디어안

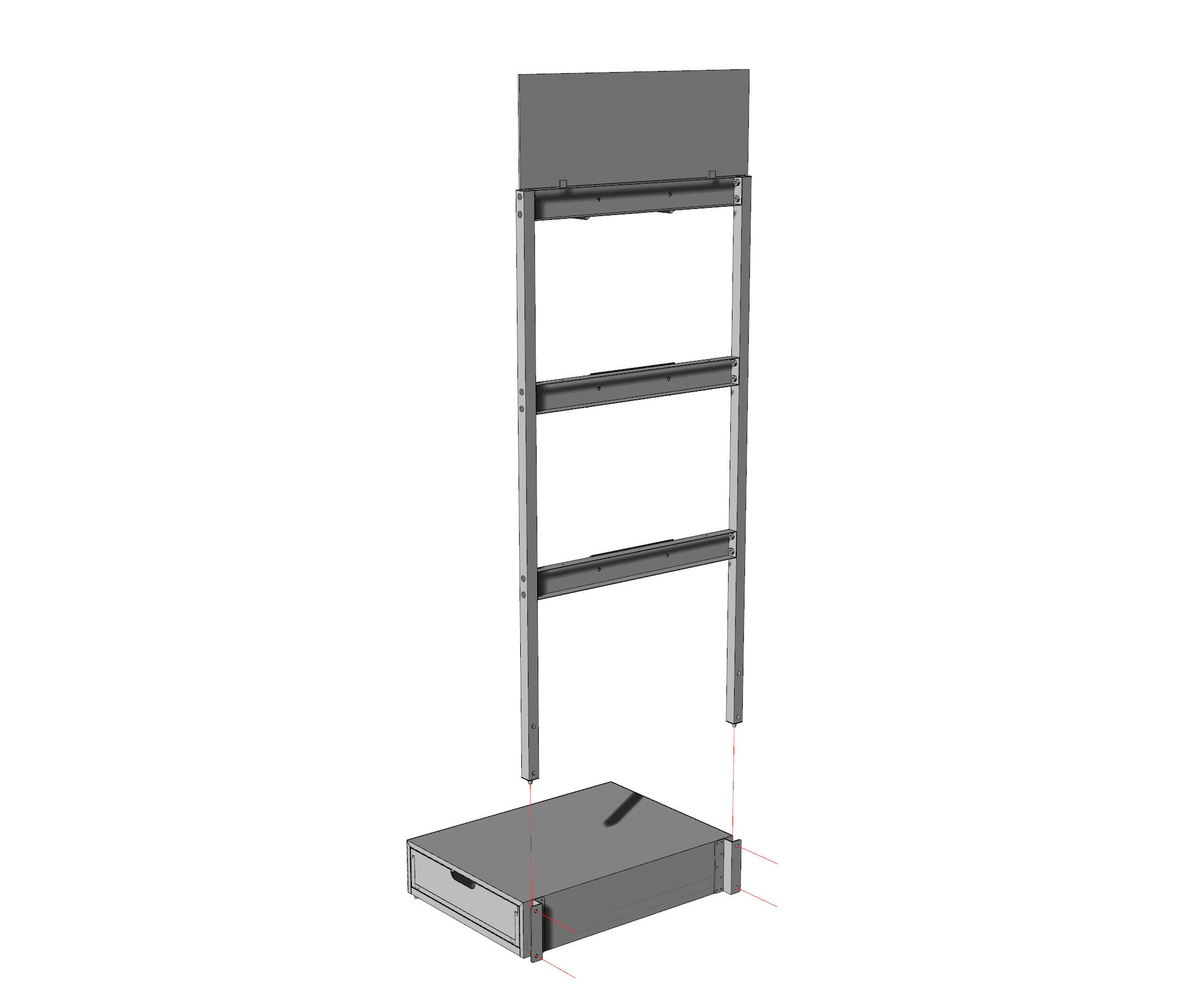

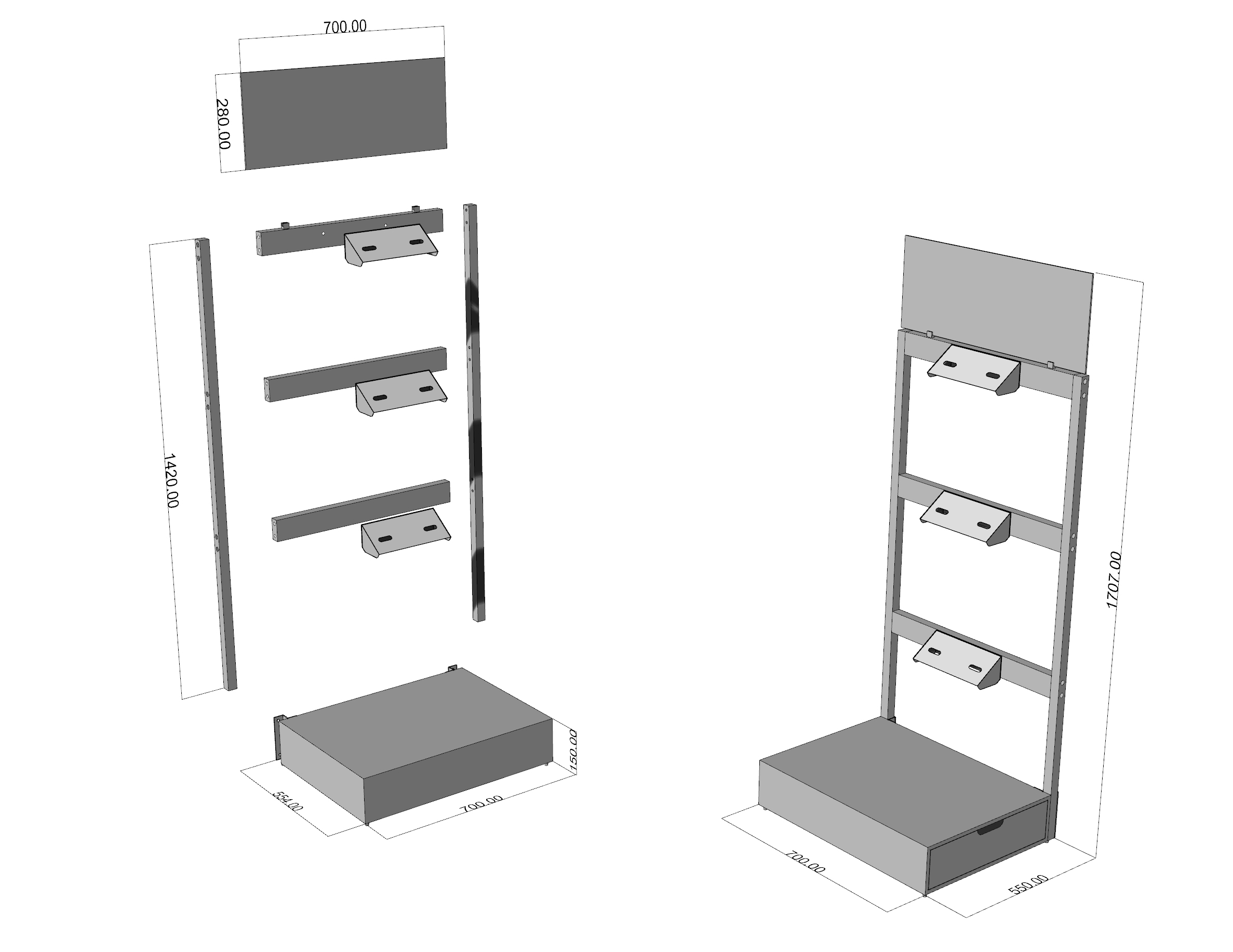

-상담 중 확인된 내용을 기준으로 조립식 비데 진열대 구체 사양 설계.

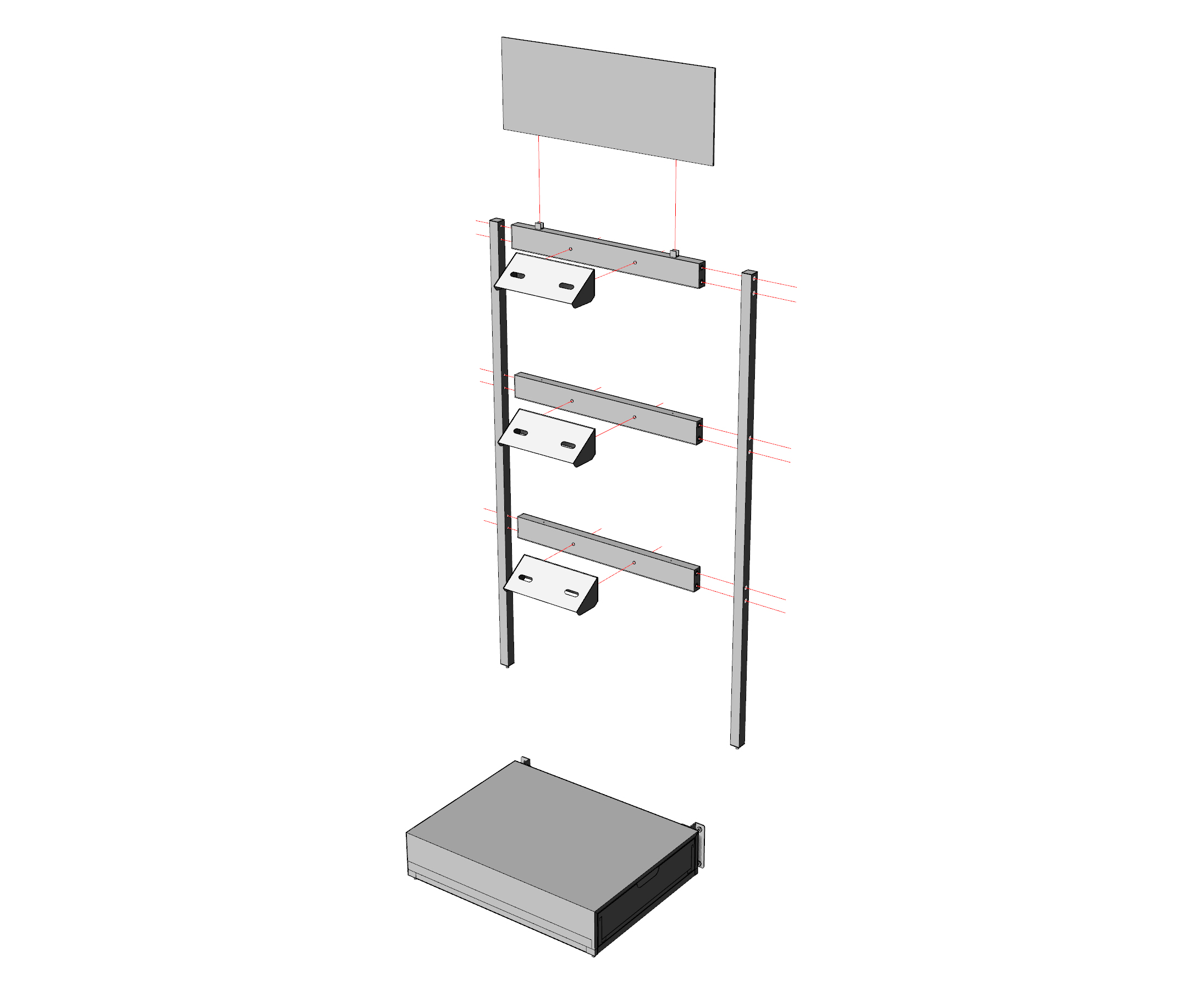

-베이스, 기둥, 비데 거치부, 그래픽 보드로 분리 구성.





-조립 편의성과 안정성을 고려하여 구조 설정.

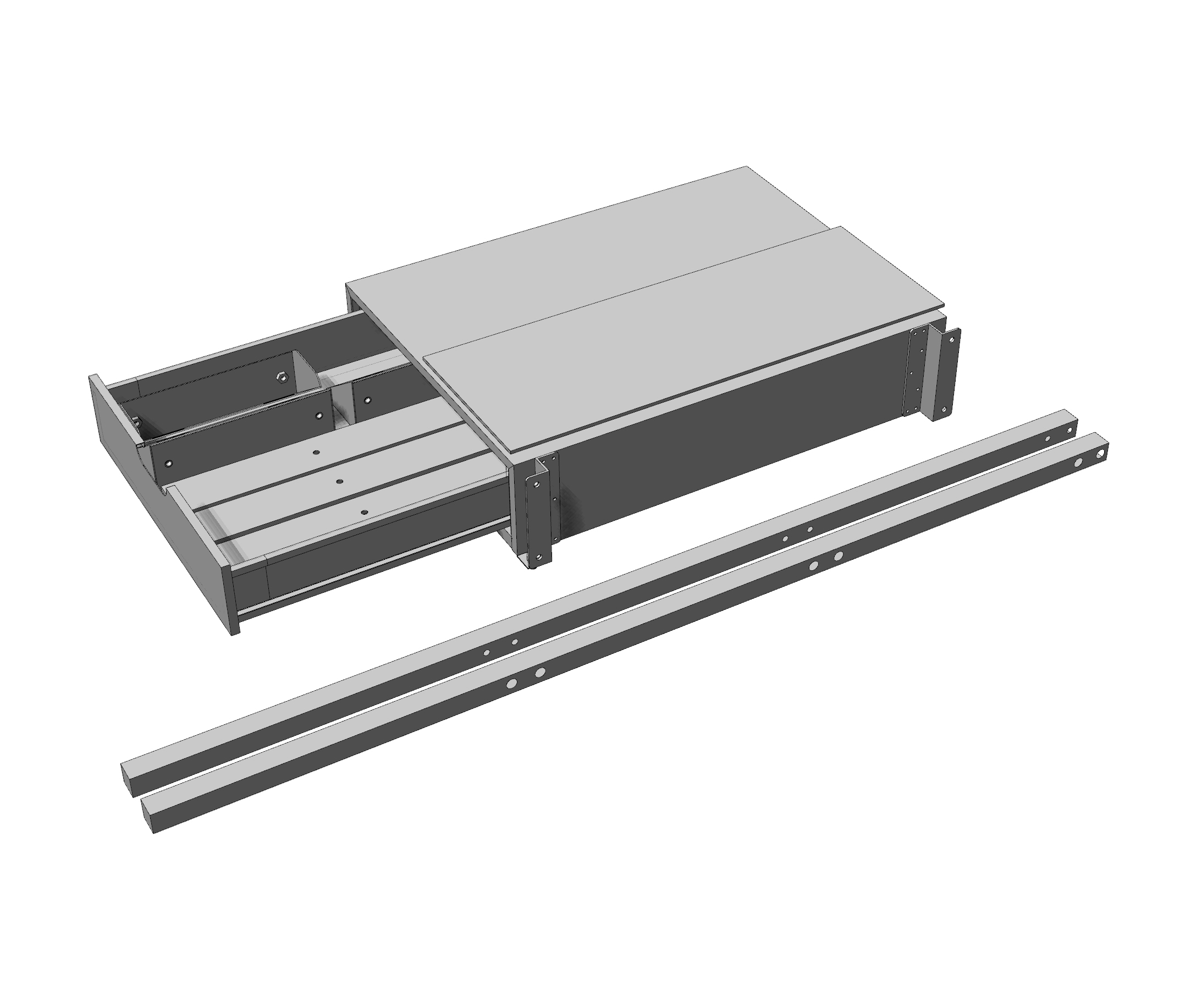

-기둥과 상부 그래픽 보드를 제외한 구성품을 베이스 서랍장에 수납 가능한 사이즈로 구성.



그래픽 작업

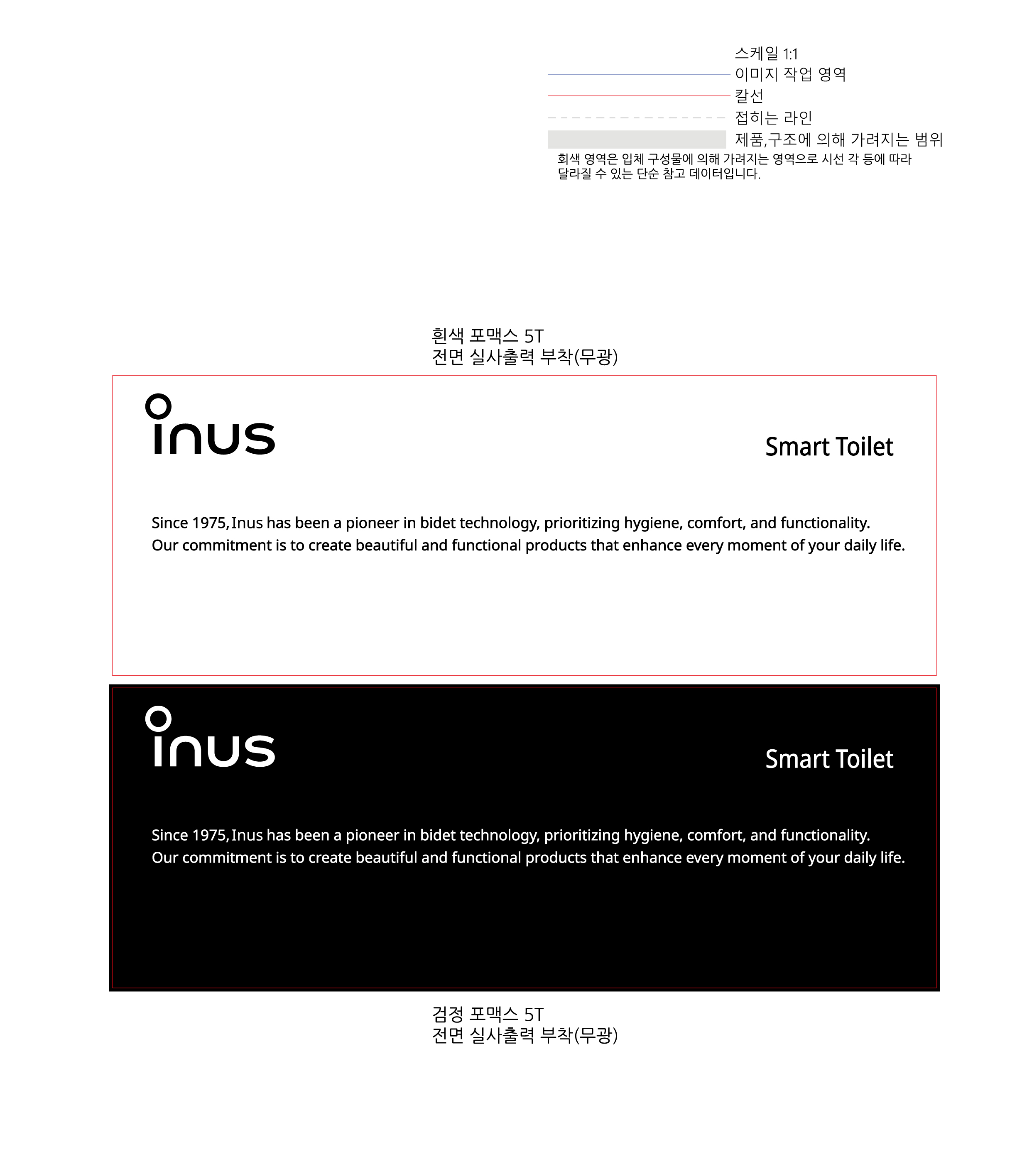

-비데 진열대 도장 색상(블랙 또는 화이트) 미확정으로 상부 그래픽 보드 역시 2종으로 구성.

이미지 시안 검토 후 1종으로 확정하여 양산 예정.

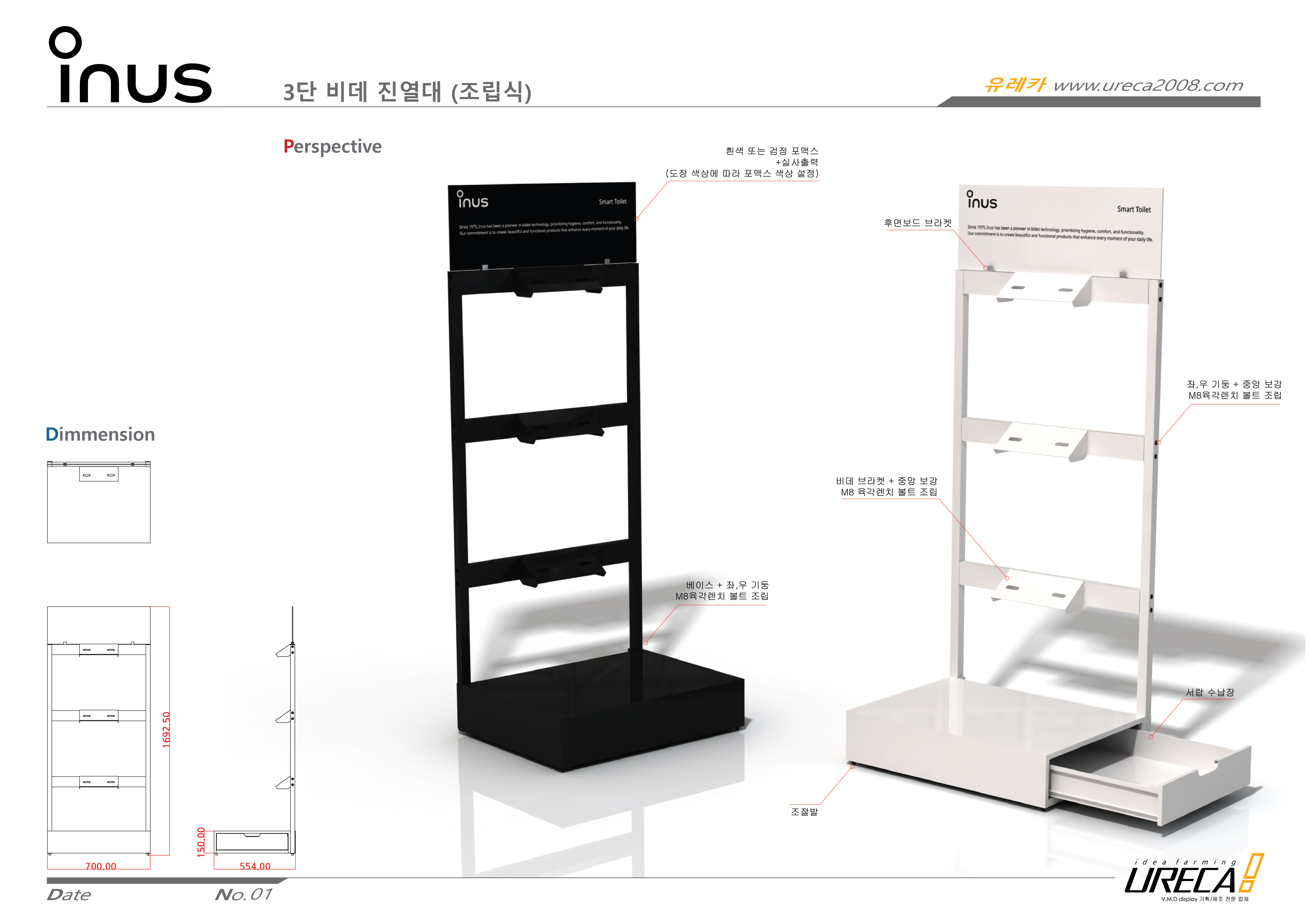

이미지 시안

-블랙 또는 화이트 도장 시 느낌을 가늠할 수 있도록 2종의 도장과 상부 그래픽 보드로 구성한 이미지 시안.

-이미지 시안을 검토하여 검정색 도장 및 검정 바탕의 그래픽 보드로 확정.

3단 비데 진열대 제작 및 견적 문의

070-8817-9999 / 010-8631-8230

ureca2008@naver.com



샘플 제작

-이미지 시안으로 확정된 사양을 기준으로 샘플 제작 진행.

-판금, 파이프 / 분체도장(검정) / 포맥스, 실사출력 / 서랍 레일, 조절발, 상부 보드 클램프

/ 비조립 상태 래핑 포장, 수출용 파렛트 적재.

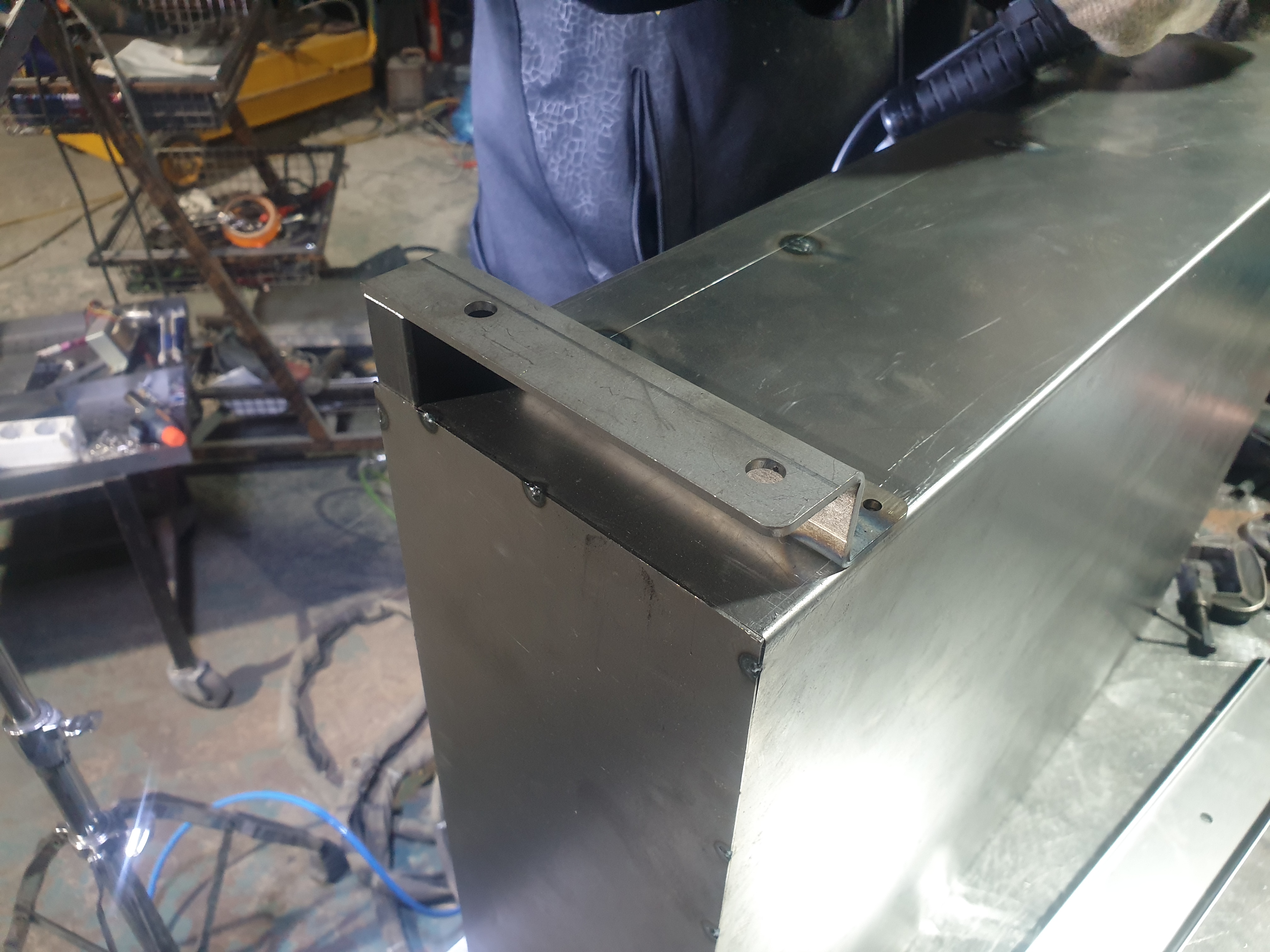

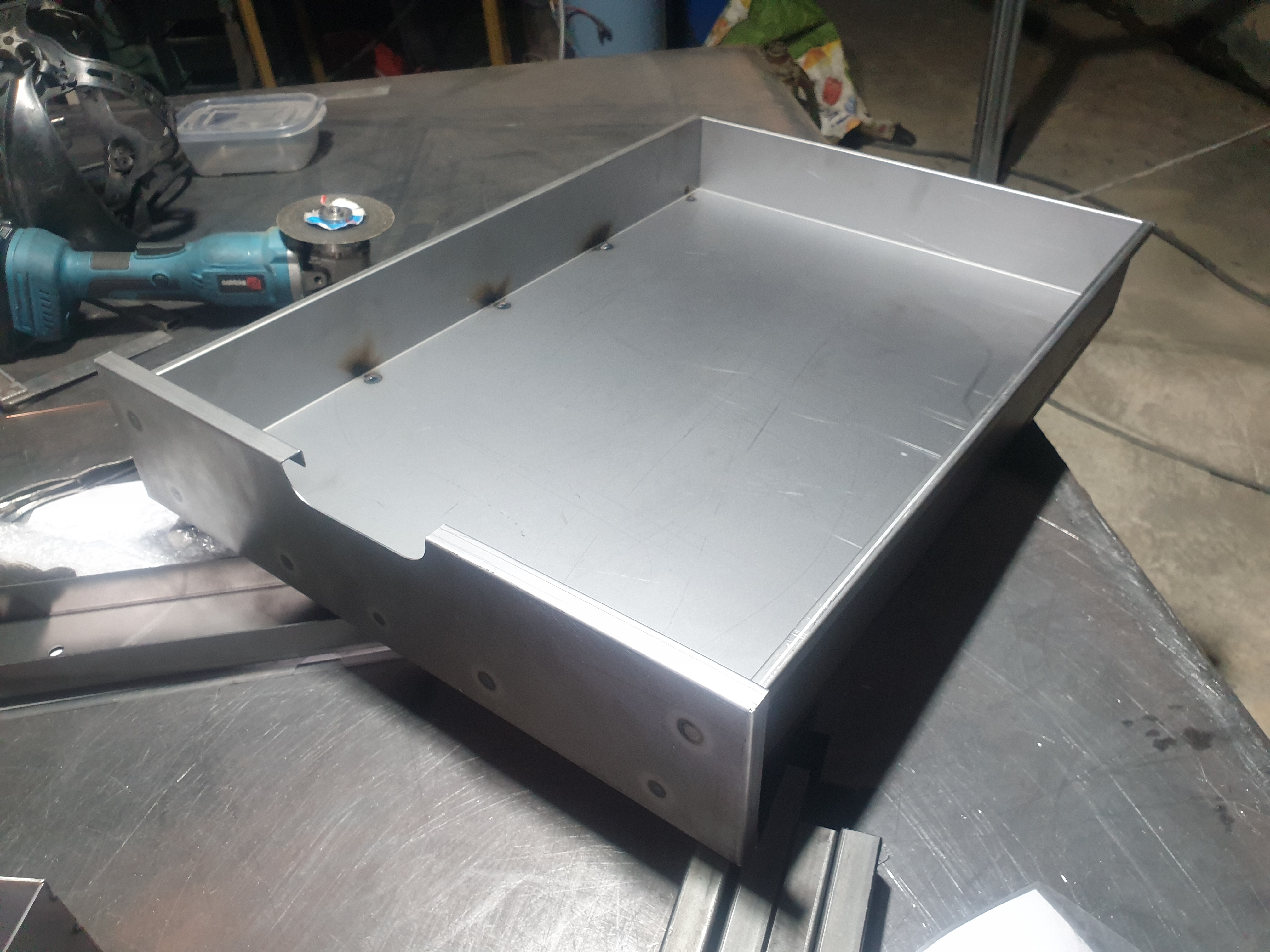

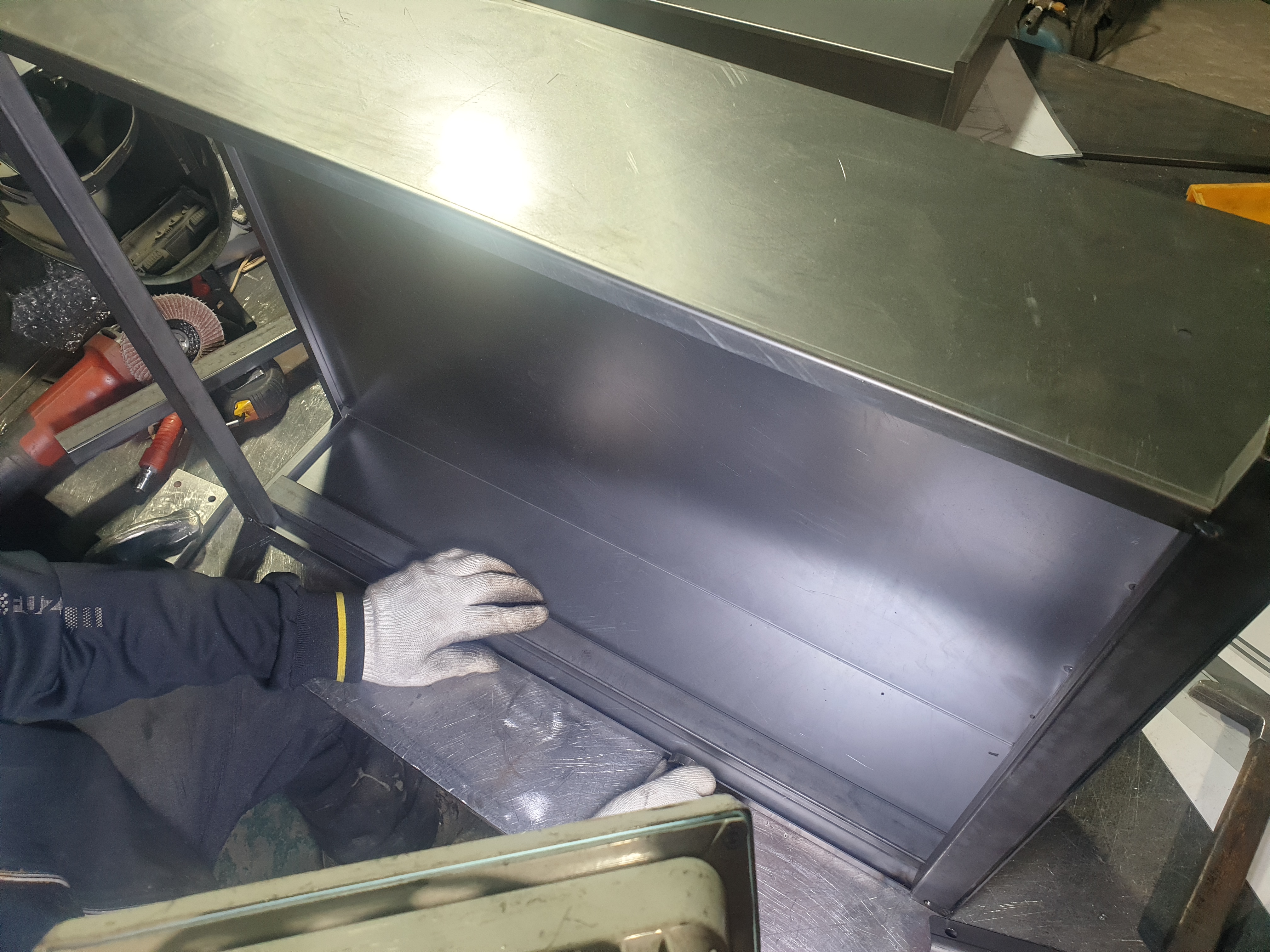

-확정 사양을 기준하여 재단과 절곡, 용접 진행.

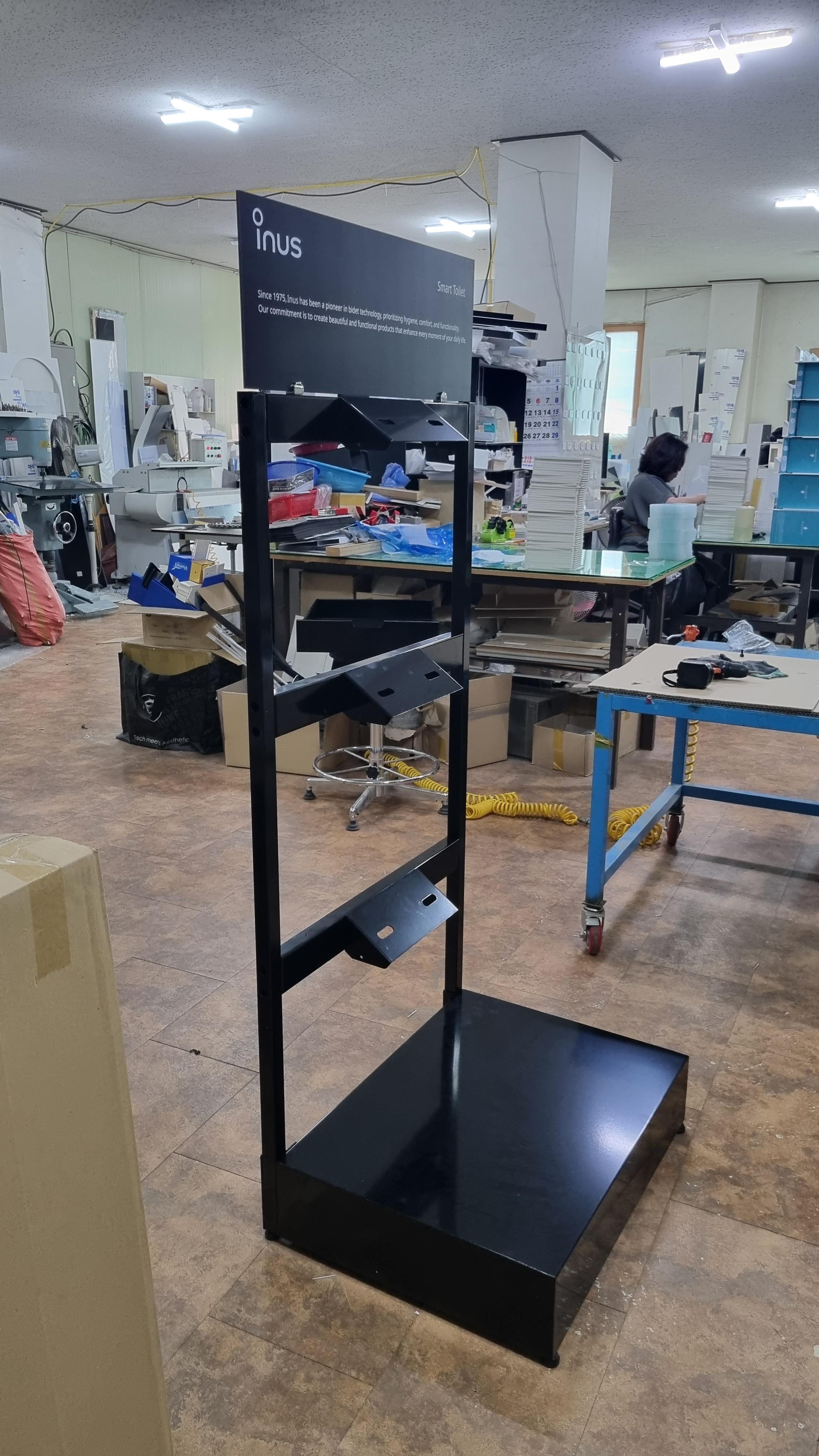

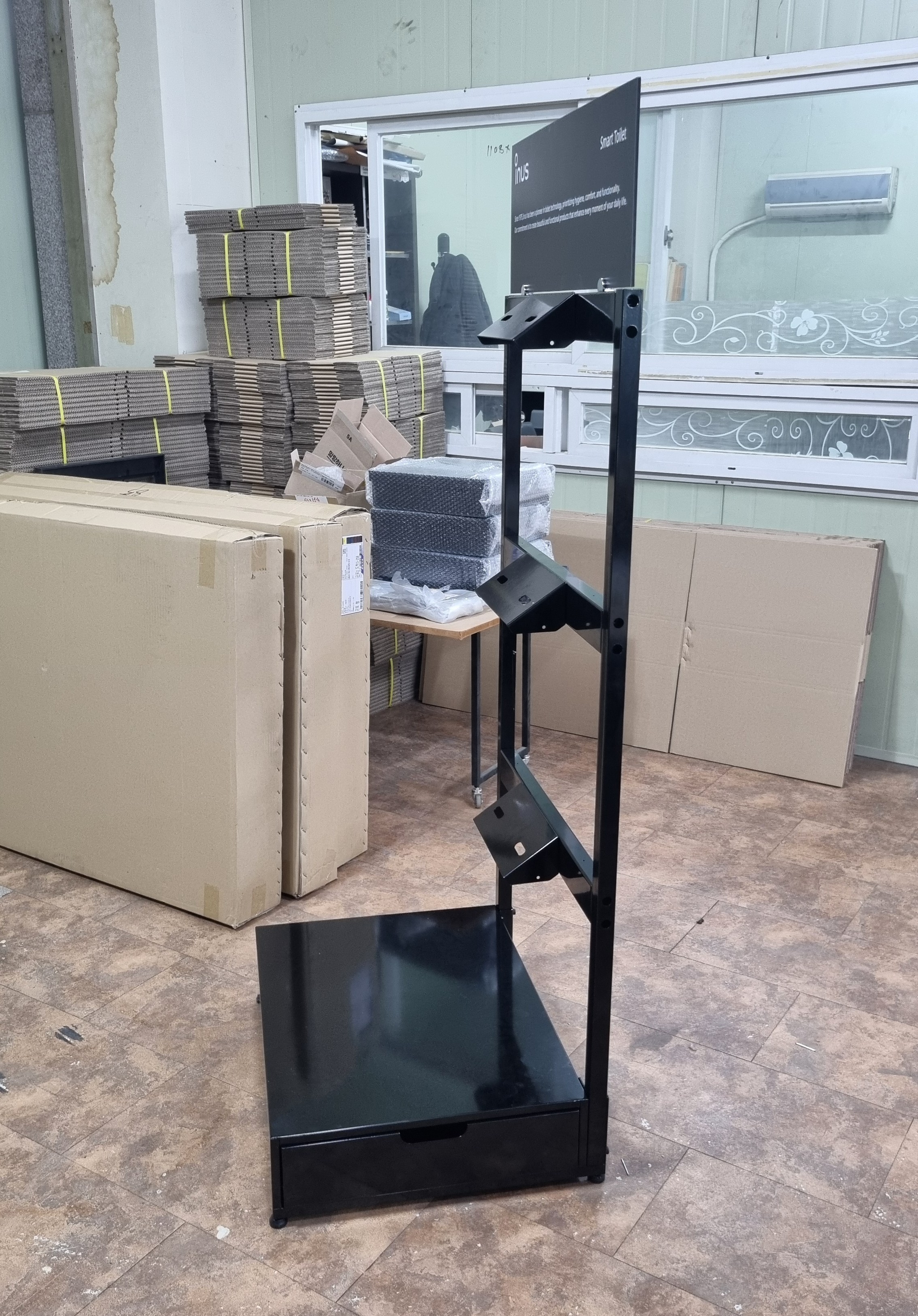

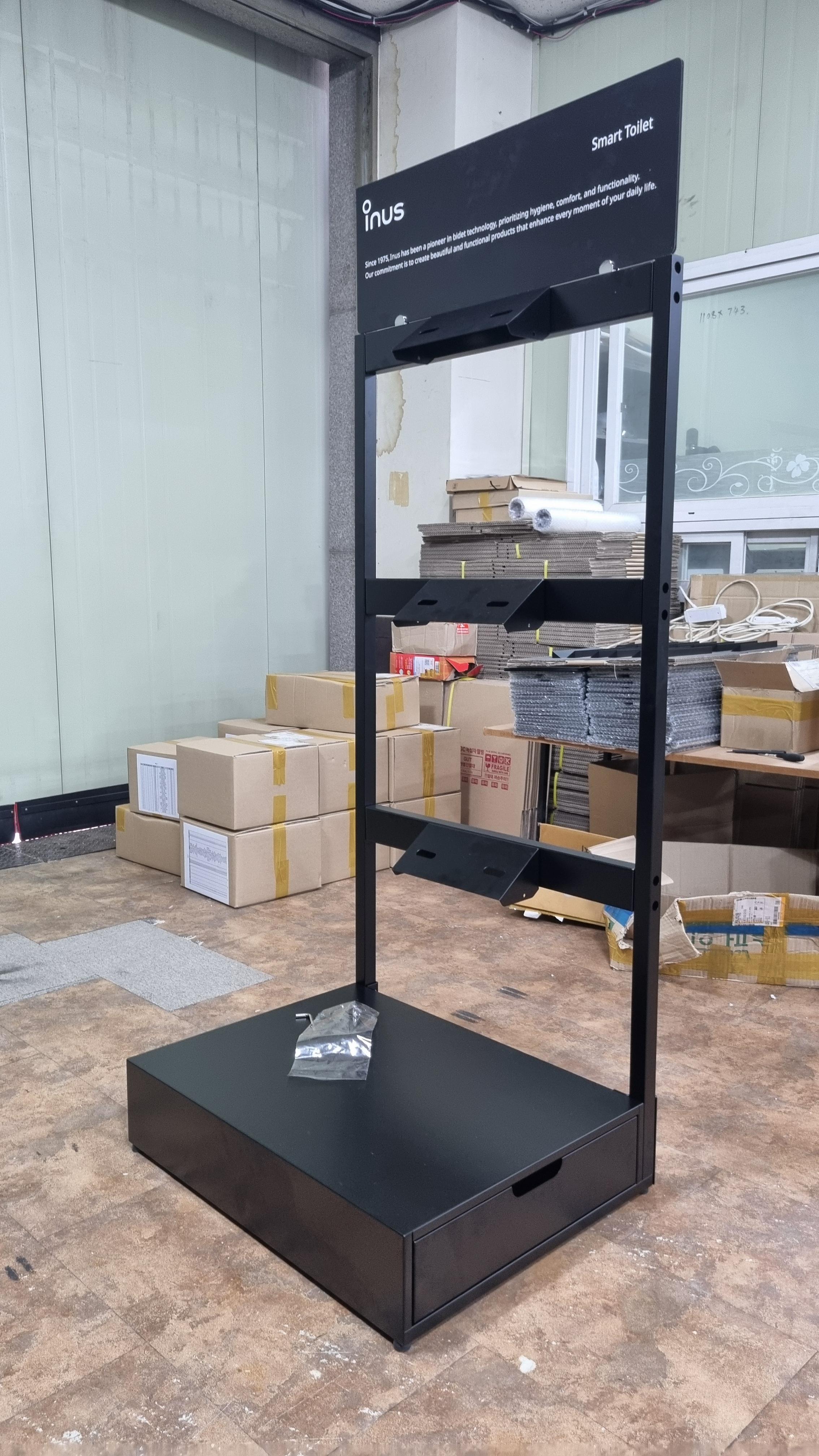

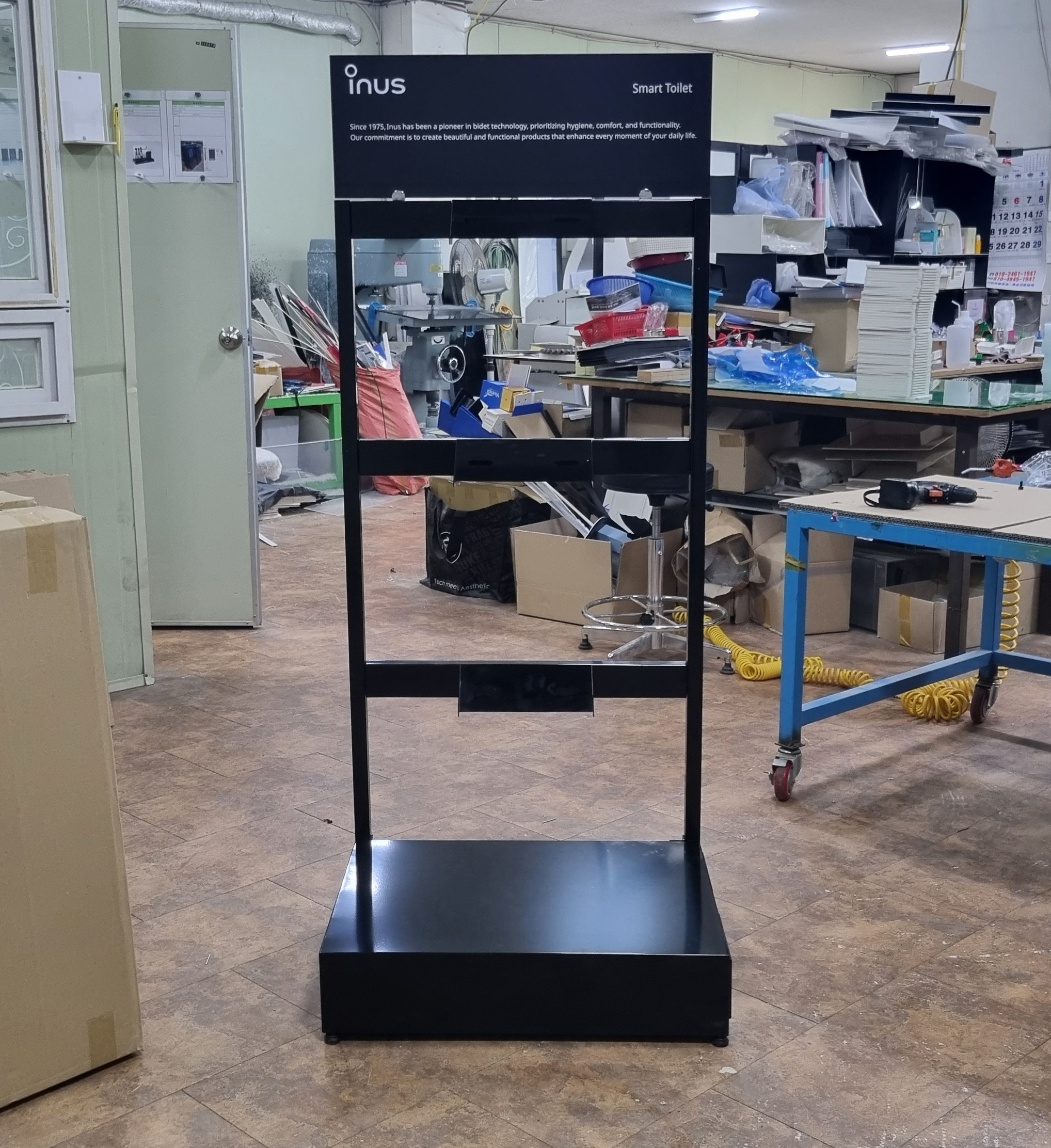

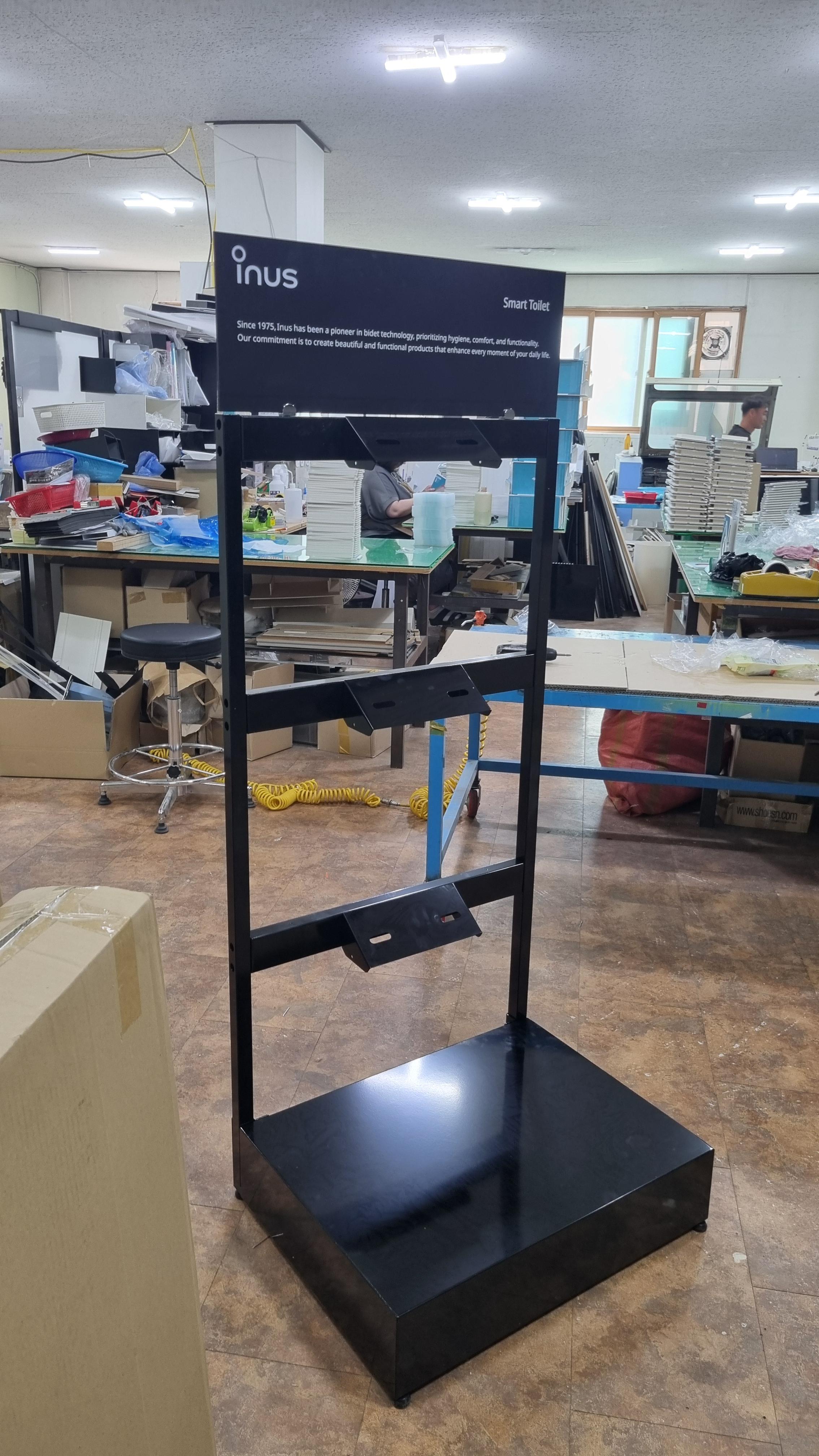

-지정 색상 도장과 조립 테스트가 완료된 이누스 조립식 비데 진열대 샘플.

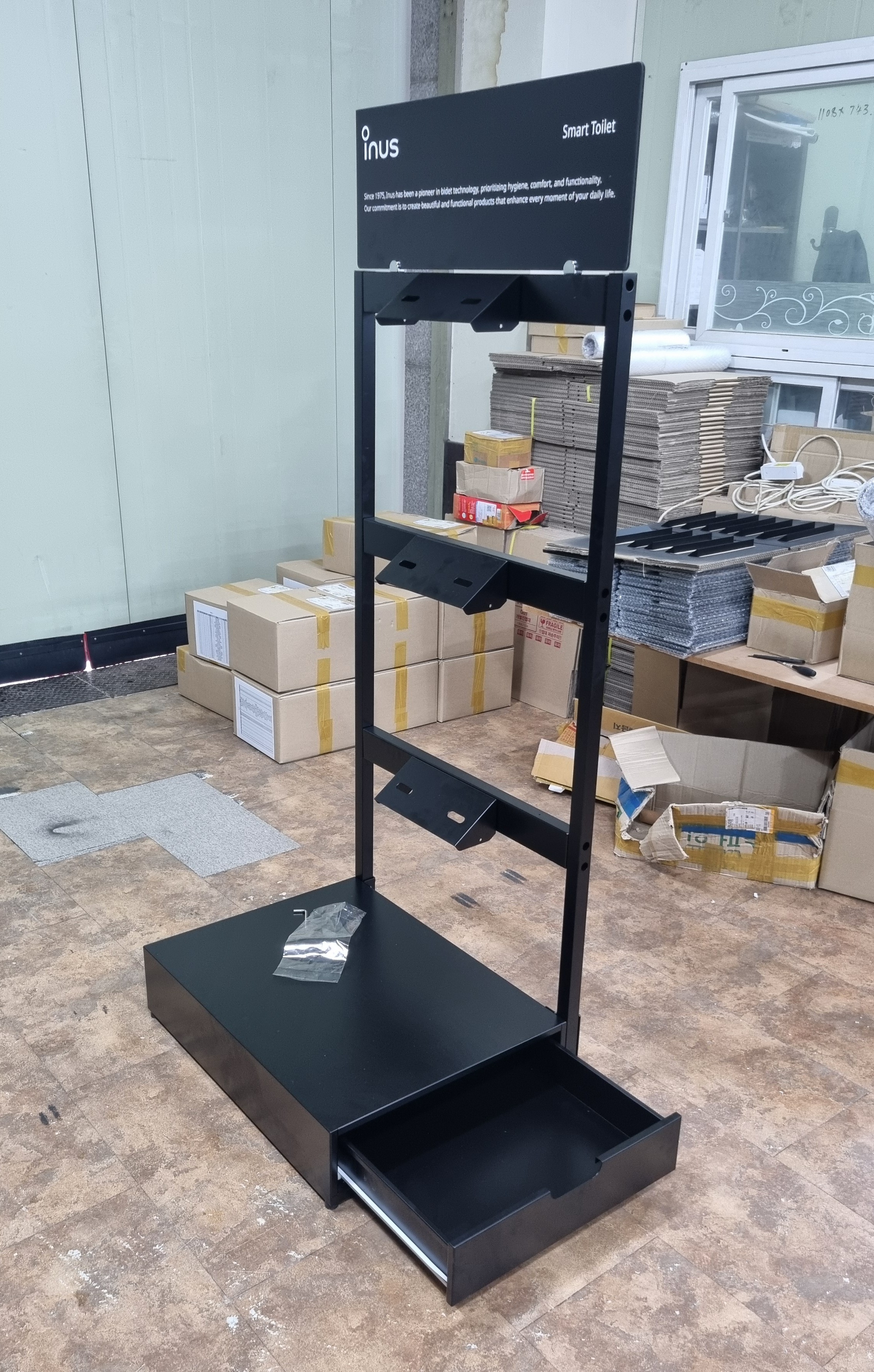

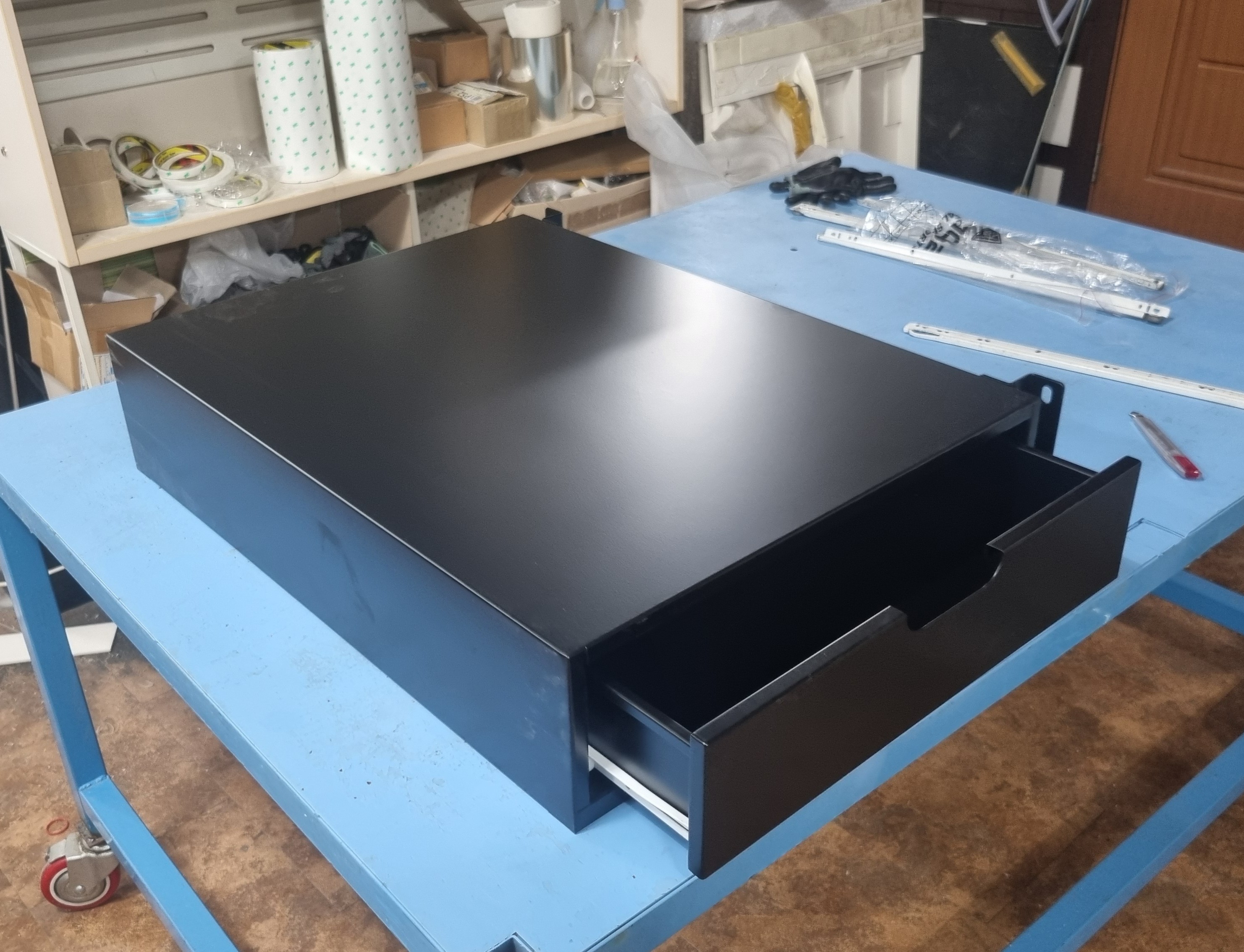

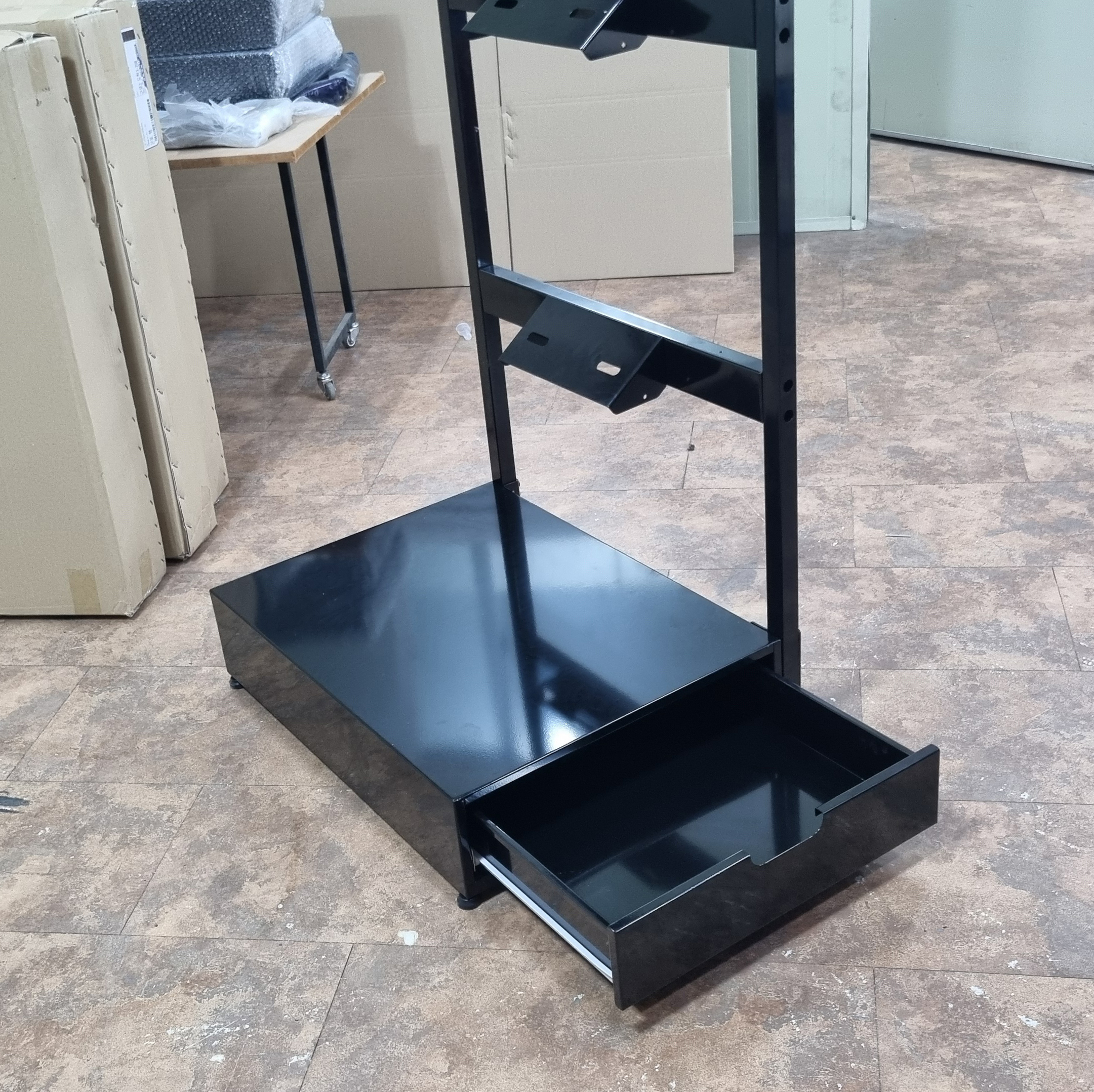

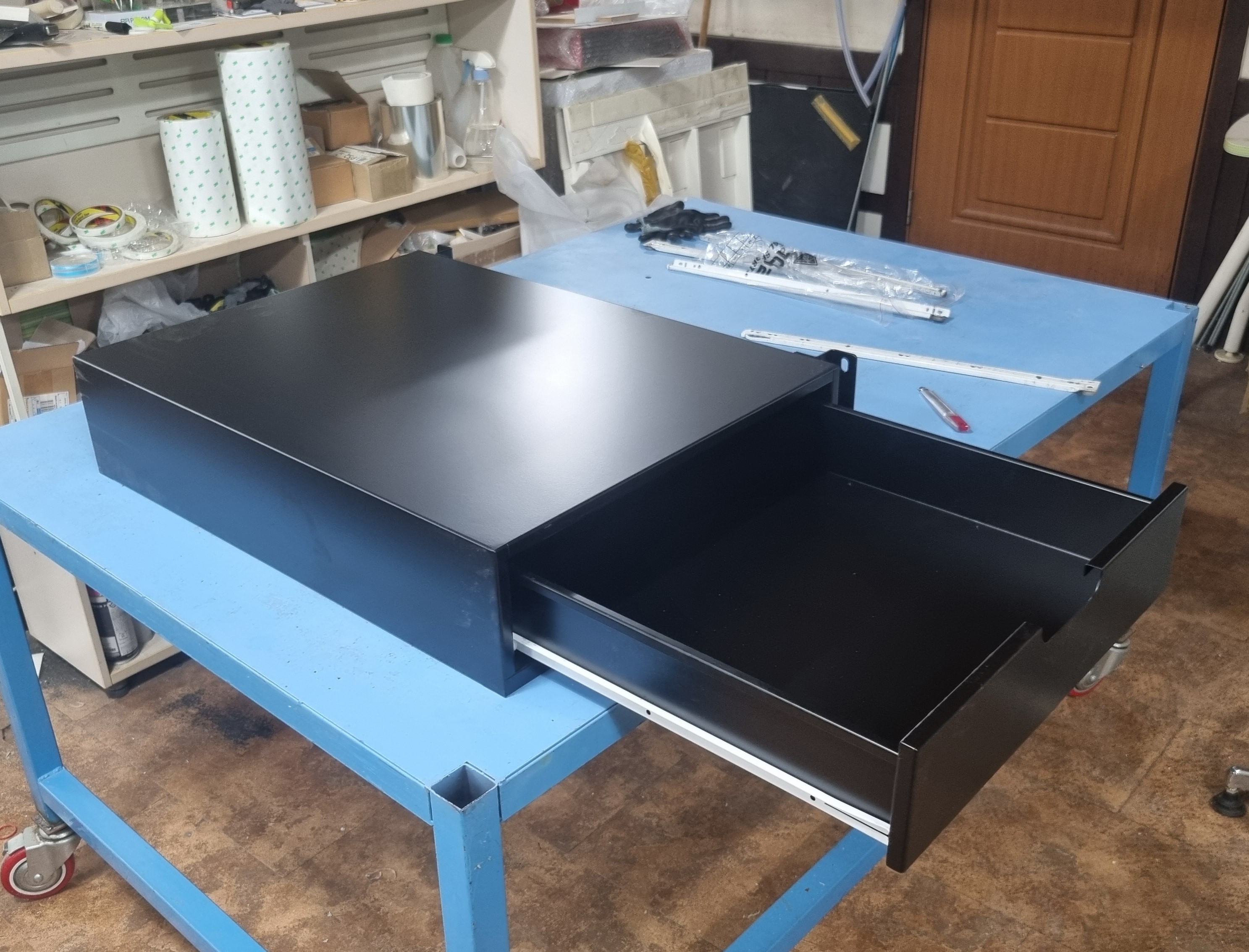

-서랍 구동 테스트.

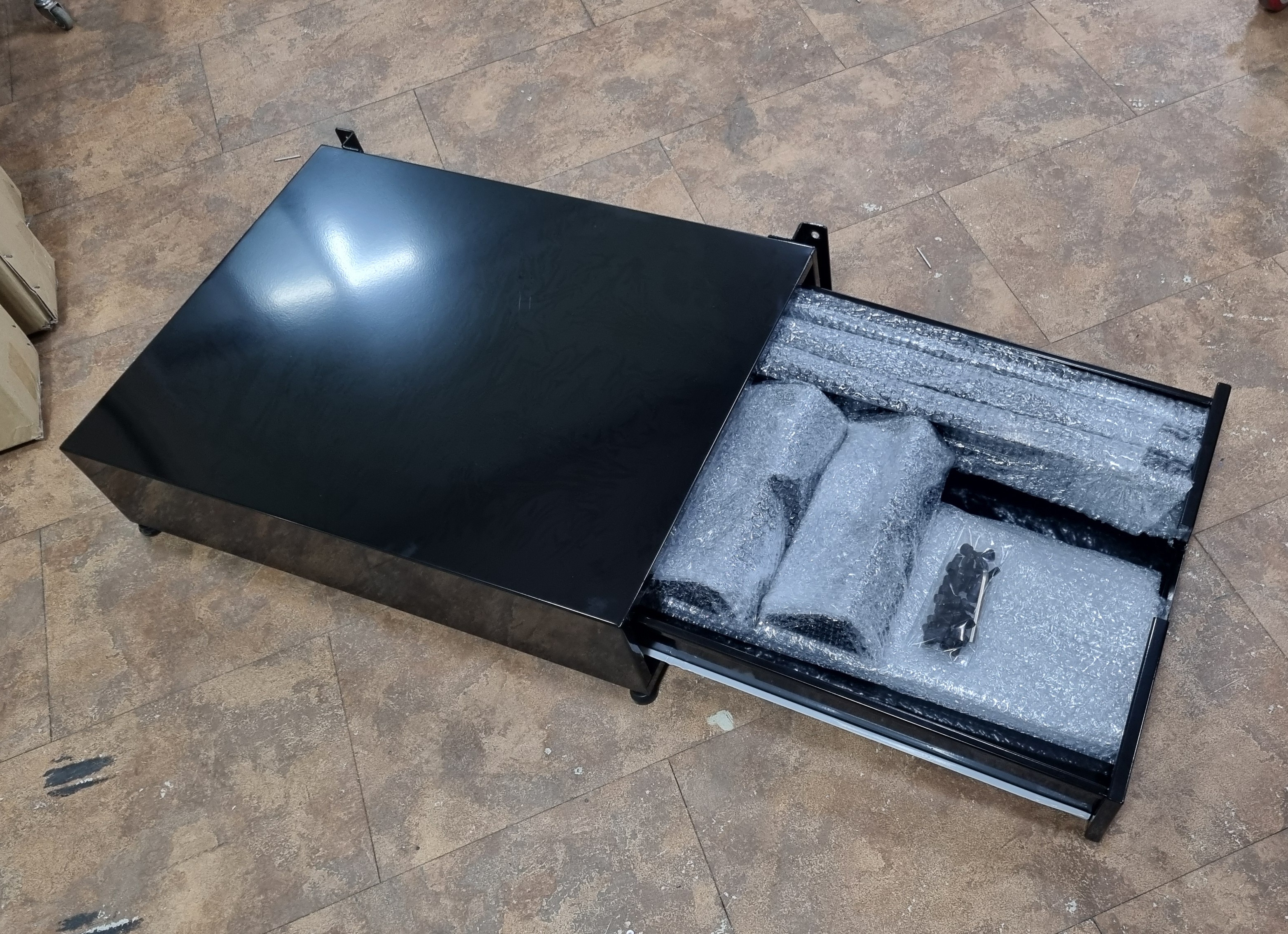

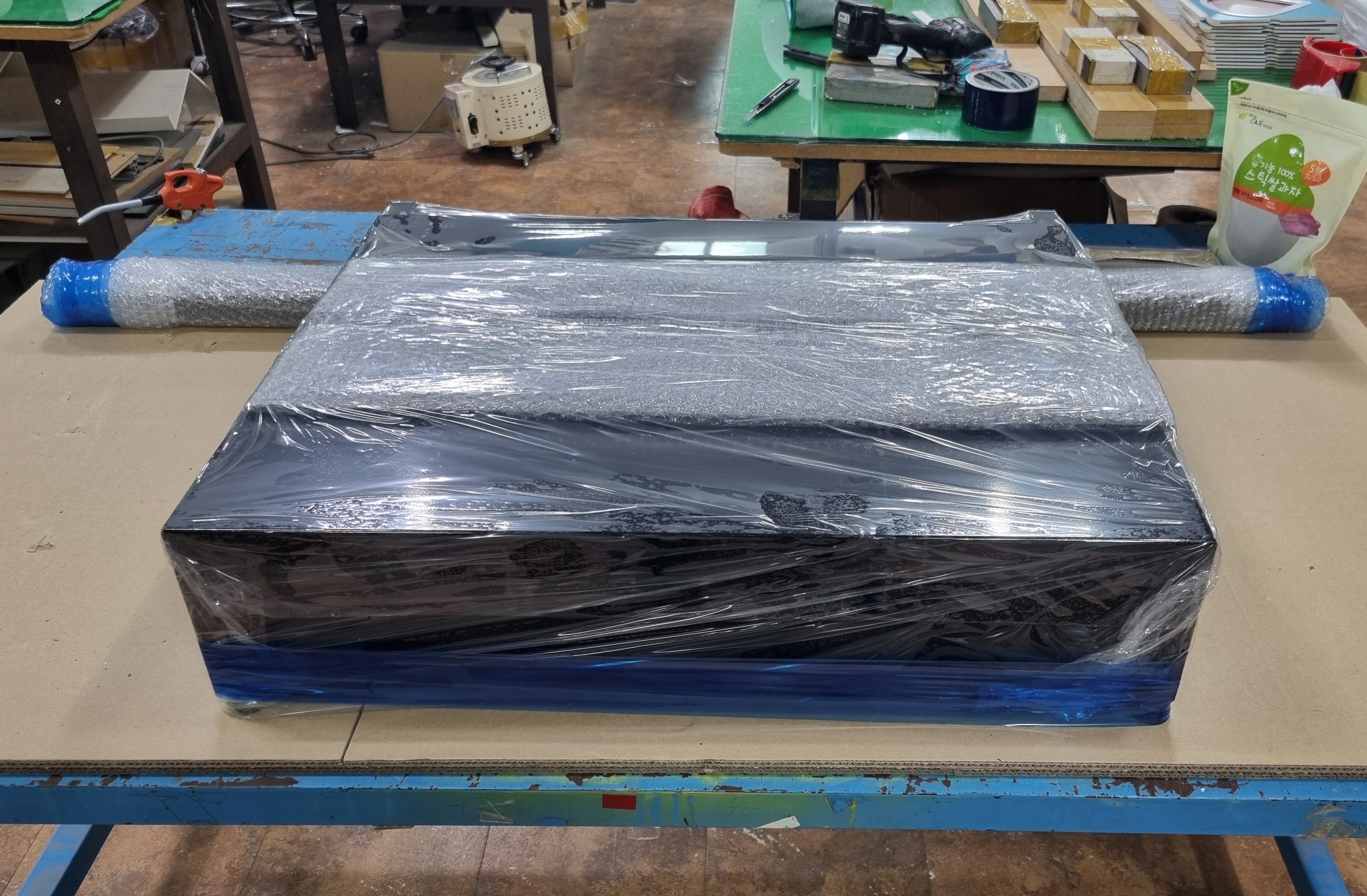

-설계 당시 설정한 포장 방식 적용 검토.

(하부 서랍 내 에어캡 포장된 구성품 및 부자재 수납)

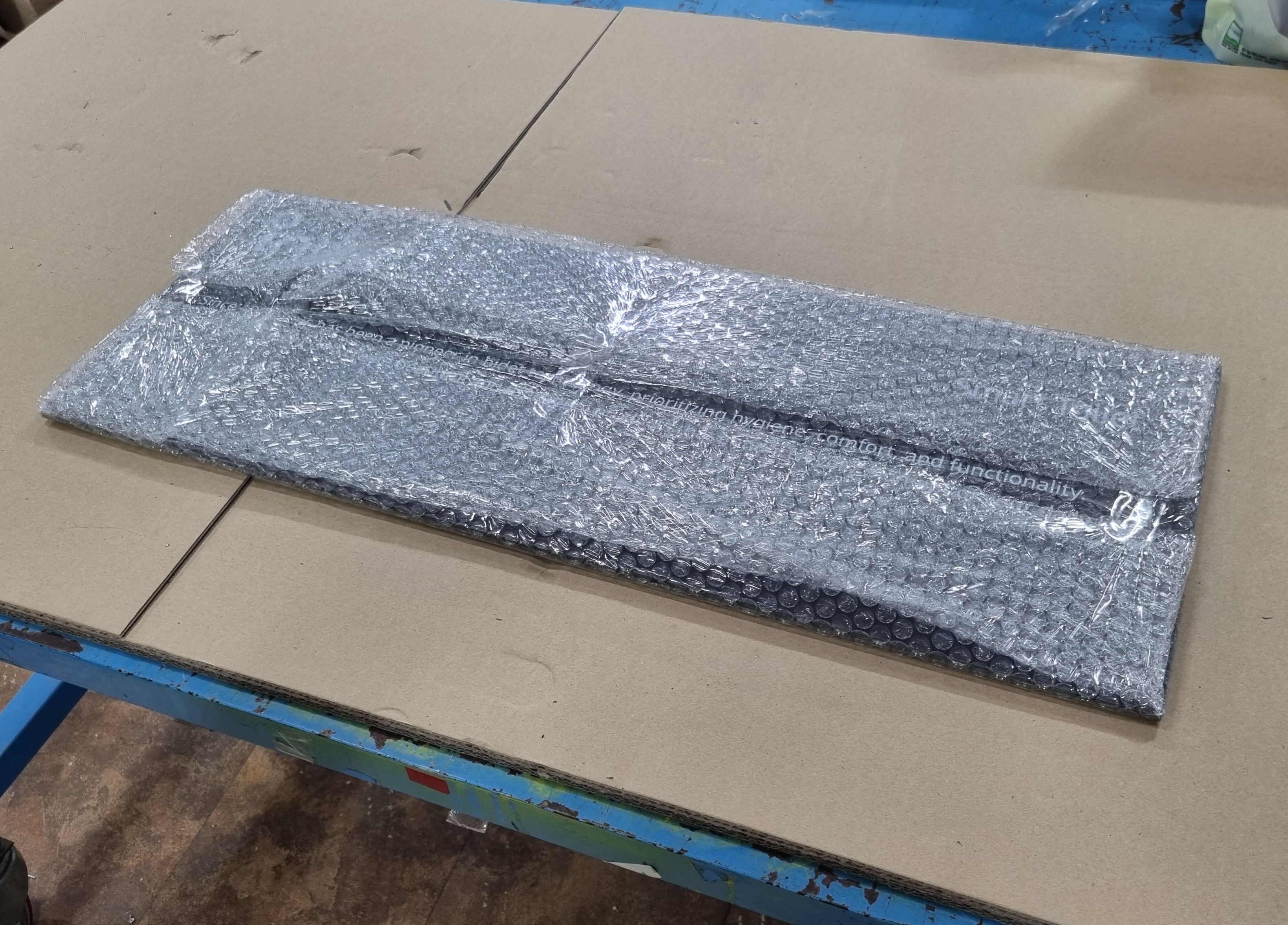

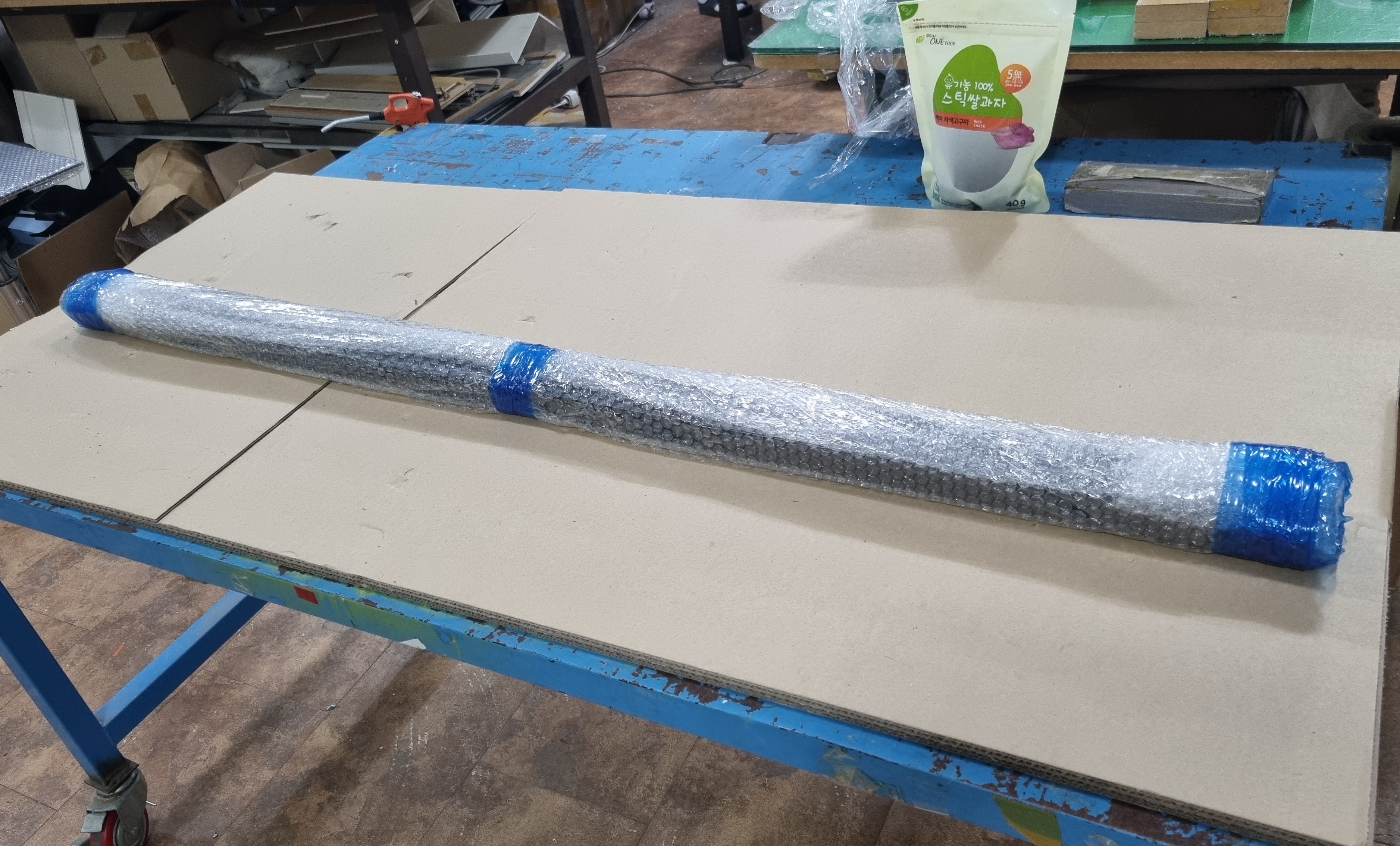

-서랍 내 수납이 불가한 기둥과 상부 그래픽 보드 별도 에어캡 포장.





-포장 방식식 테스트 완료.

철제 파이프 3단 비데 시연집기 제작 및 견적 문의

070-8817-9999 / 010-8631-8230

ureca2008@naver.com



양산 진행

-진열대 샘플과 포장 방식, 기타 구체 조건을 확정하여 지정 수량 양산 진행.

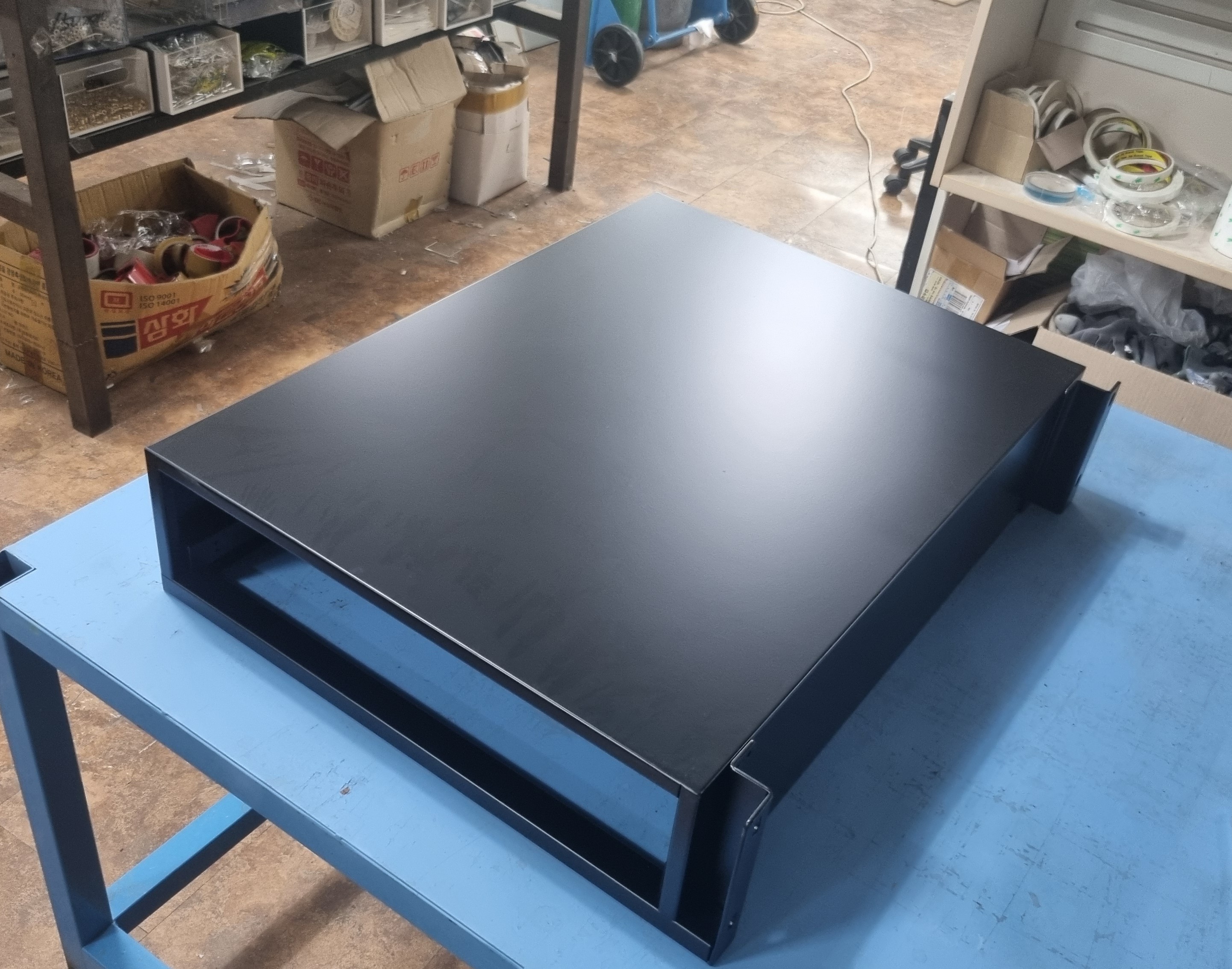

-판금과 용접, 도장이 완료된 철재 구조 조립 라인 입고.

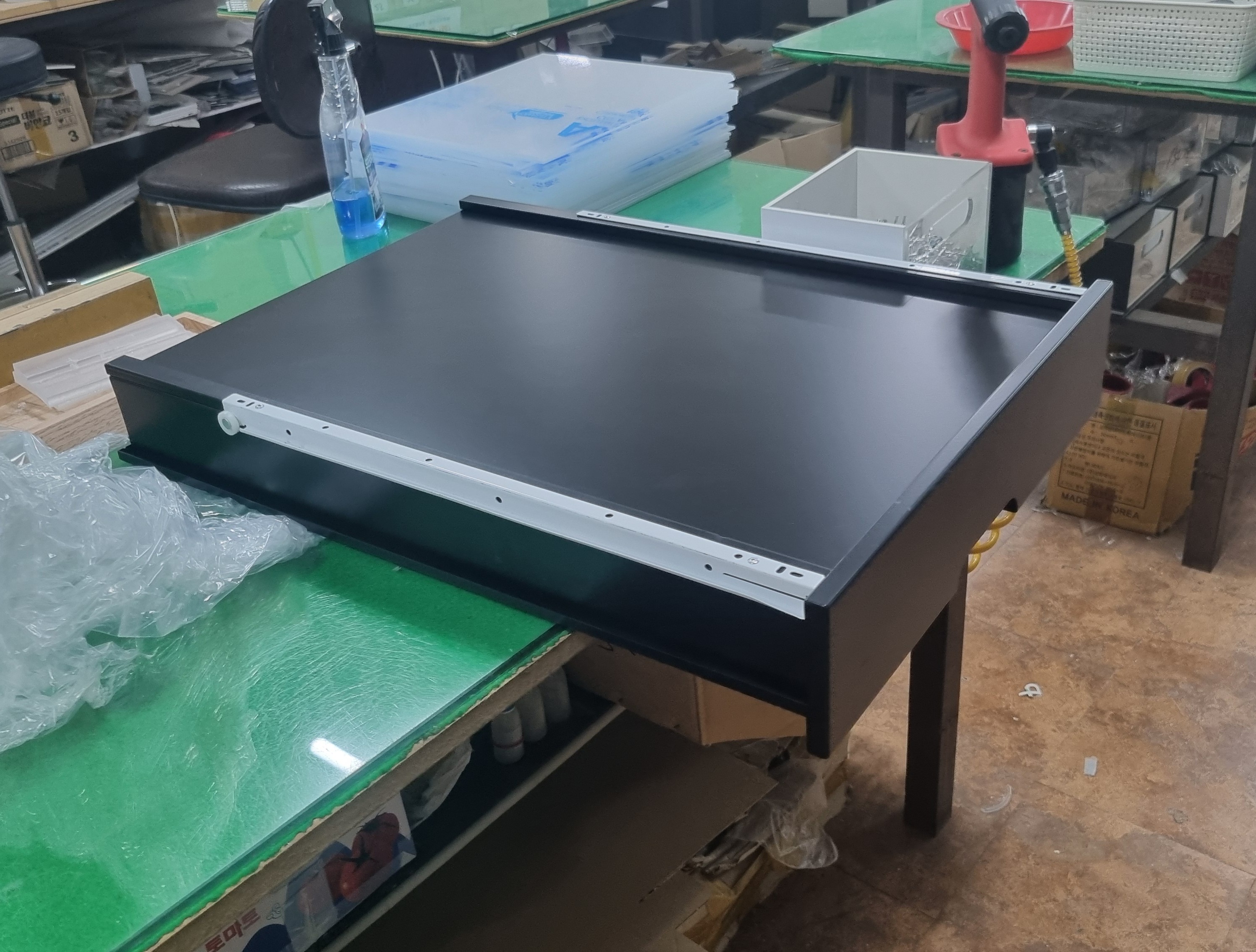

-서랍 레일을 포함한 부자재 조립 진행.





-설치 환경에 따라 조절 가능한 수평 조절 발 조립.

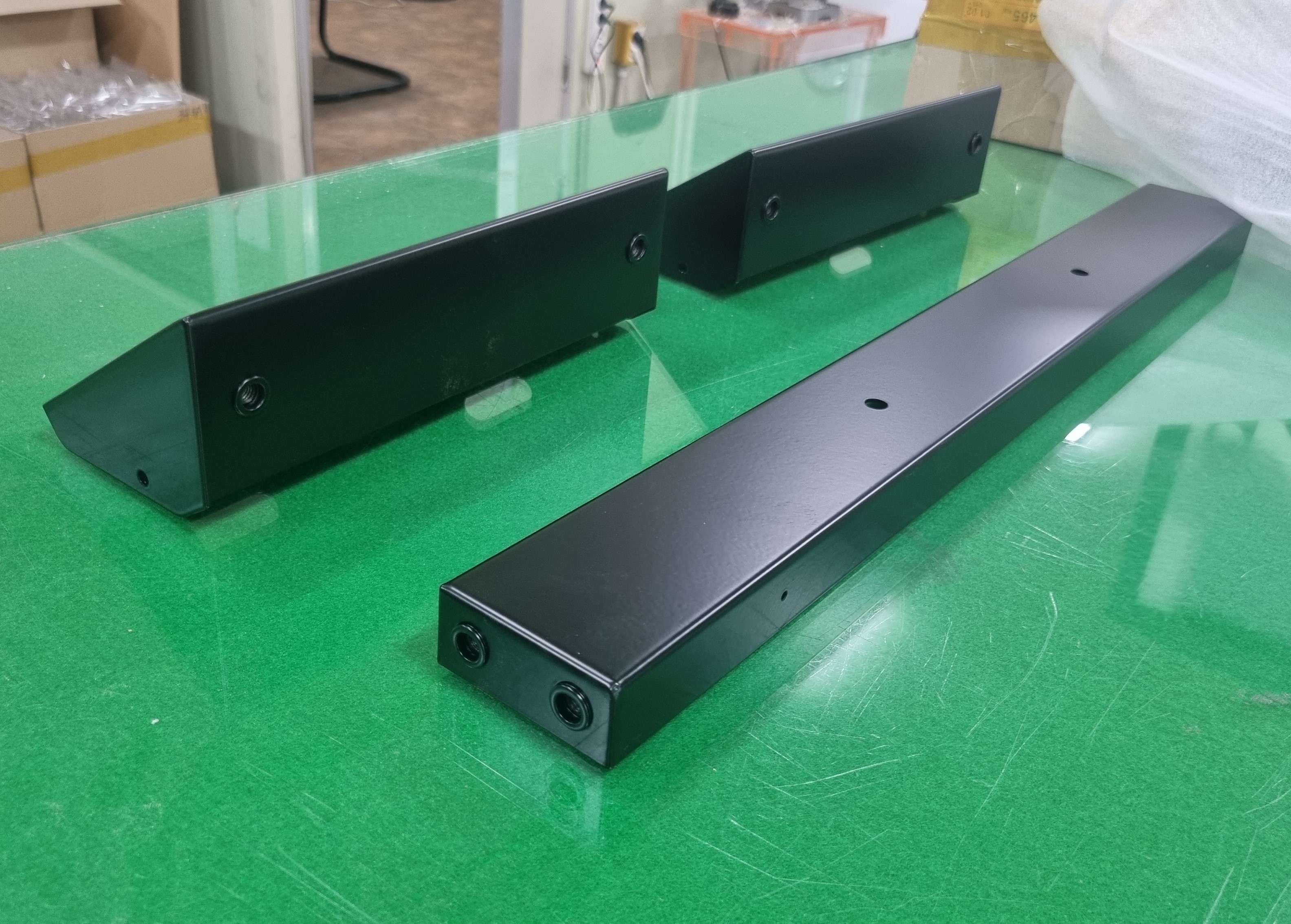

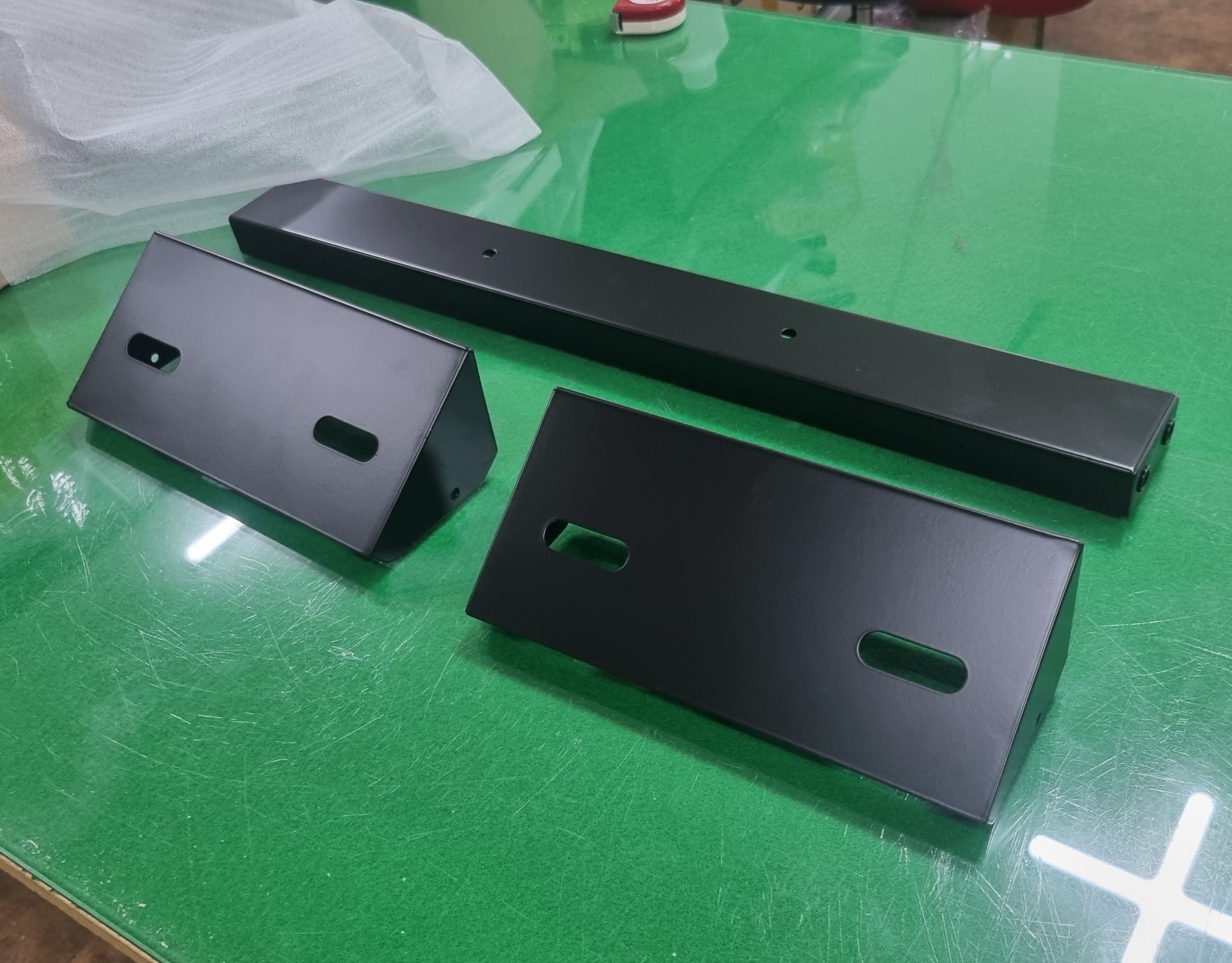

-조립식으로 구성된 비데 거치부와 가로 바.

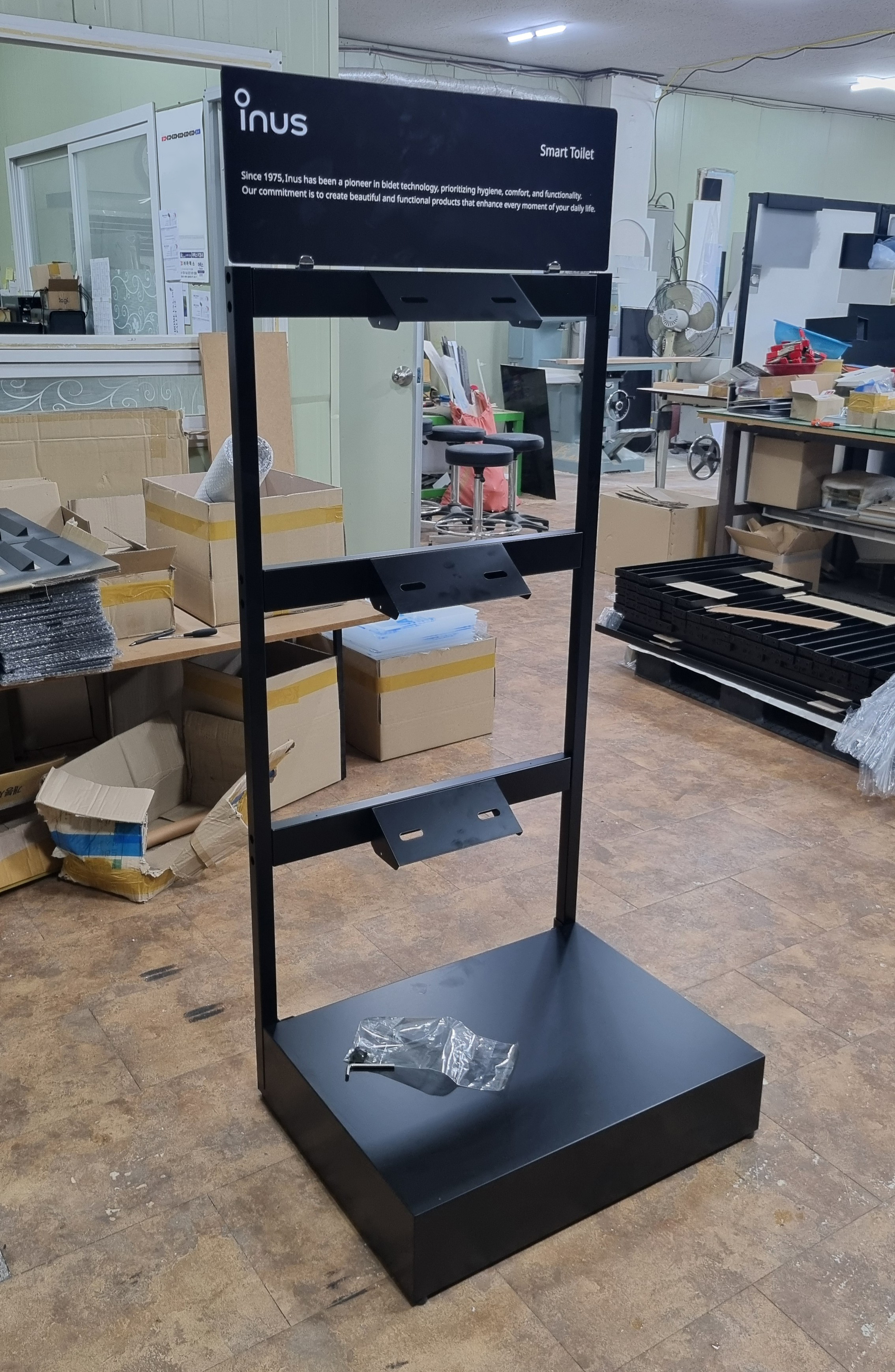

-양산된 비데 시연 집기의 조립 방식 및 서랍 구동 최종 검수.

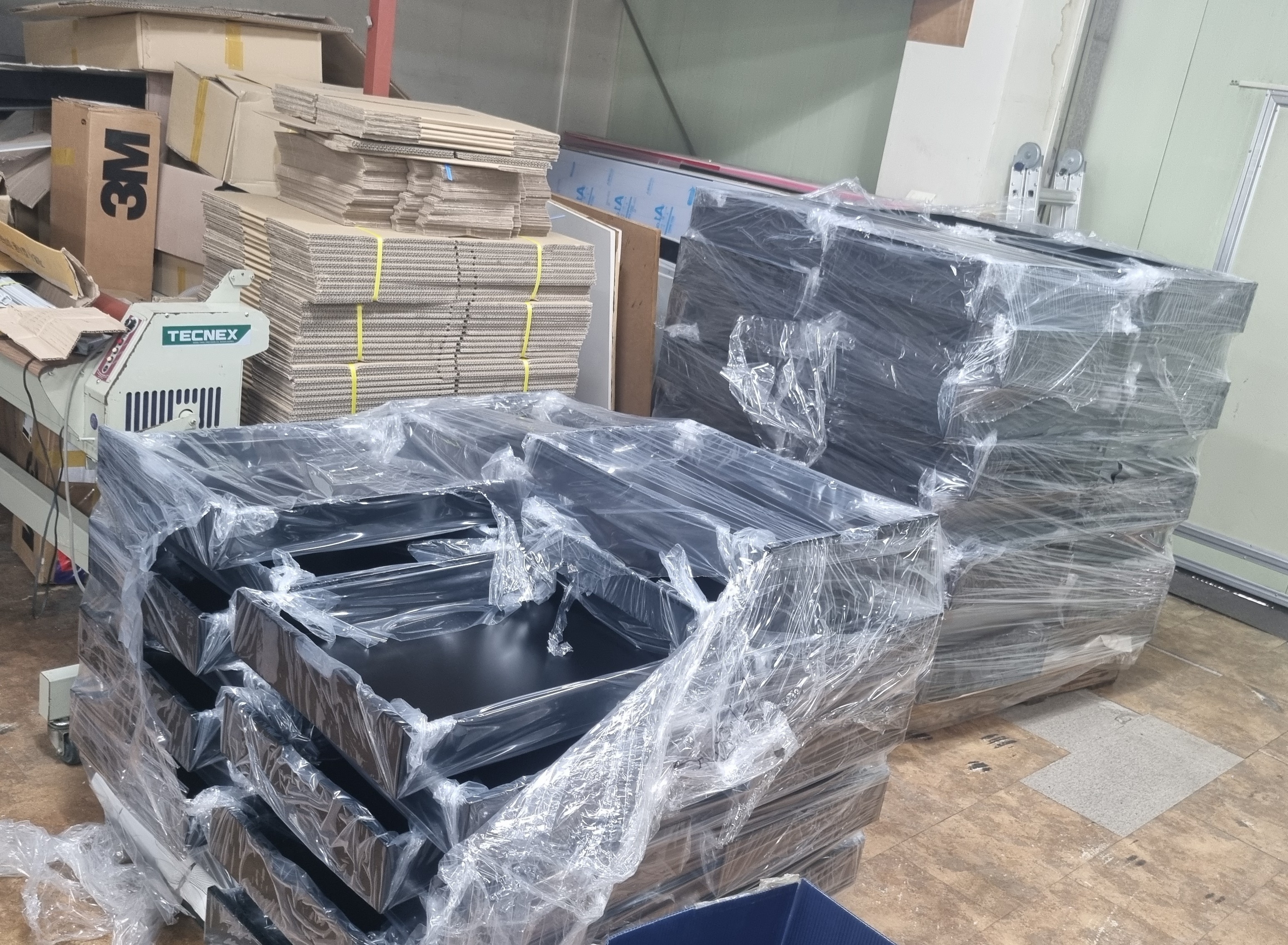

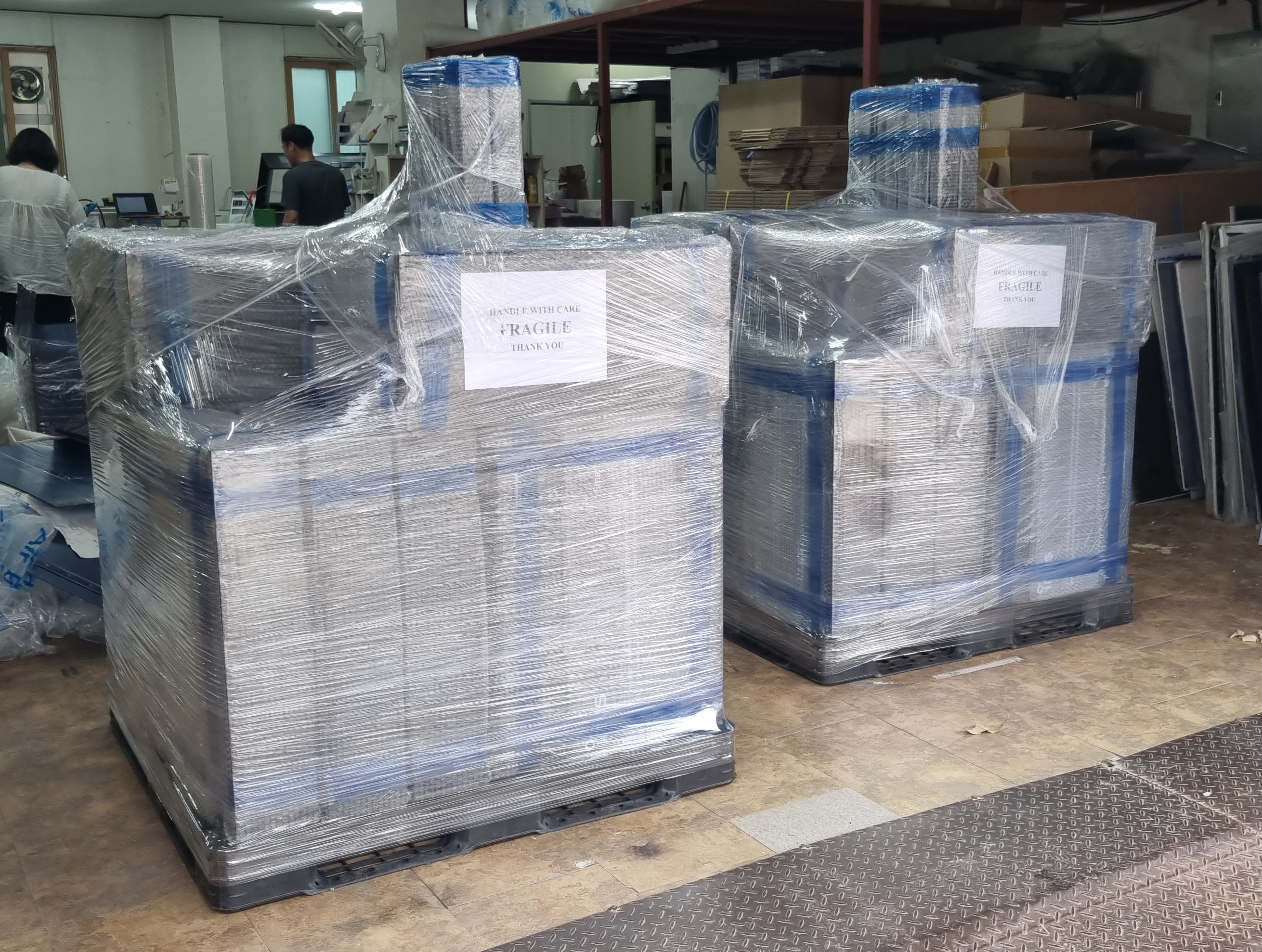

-사전 협의된 방식의 포장 및 출고.

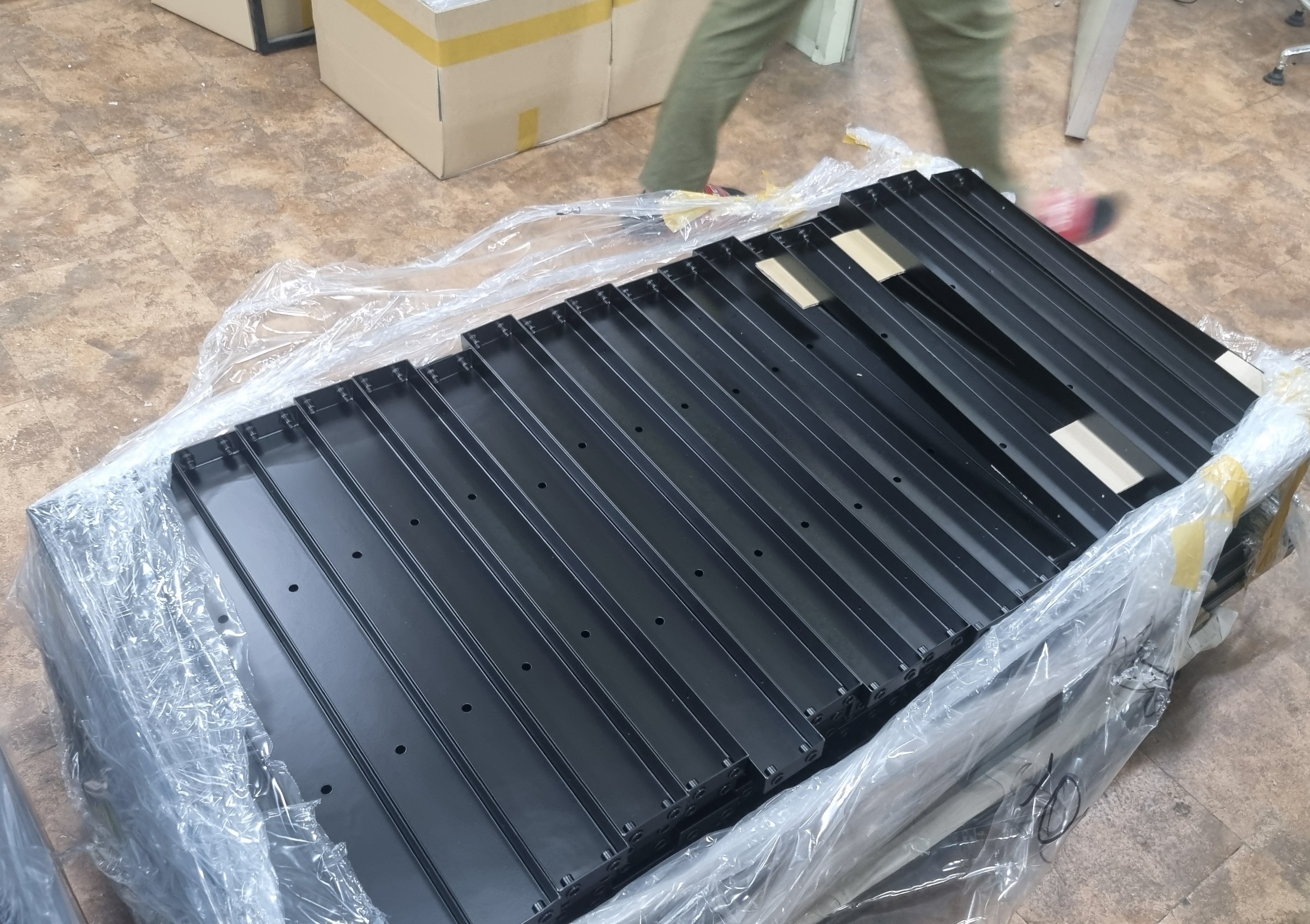

(비조립 상태, 부품 에어캡 포장, 수출용 파렛트 적재)
