테스트용 퍼터 헤드 수납장 / 골프 샤프트 거치대 / 골프장비 진열장 제작

상담 내용

-테스트용 골프채 디스플레이 제작 요청.

-테스트용 퍼터 헤드 27종과 샤프트 18종, 퍼터 조립 공구 세트로 구성 예정.

-유레카 제작 사례를 참고하여 디스플레이의 활용 범위와 설계 방식을 협의.

-고객이 제공한 퍼터 헤드와 샤프트를 실측한 후 협의된 설계 방식과 범위를 제안.





아이디어안

-제안 내용을 바탕으로 조립형 테스트 디스플레이의 구체적인 설계 구조 제안.

-테스트용 디스플레이의 전체 사양과 각 구성 요소의 기능 및 설계 방식을 구체화.



-요청 사항을 반영하여 디스플레이의 기능과 구조를 포함한 적절한 조립 범위를 협의 및 설계 진행.

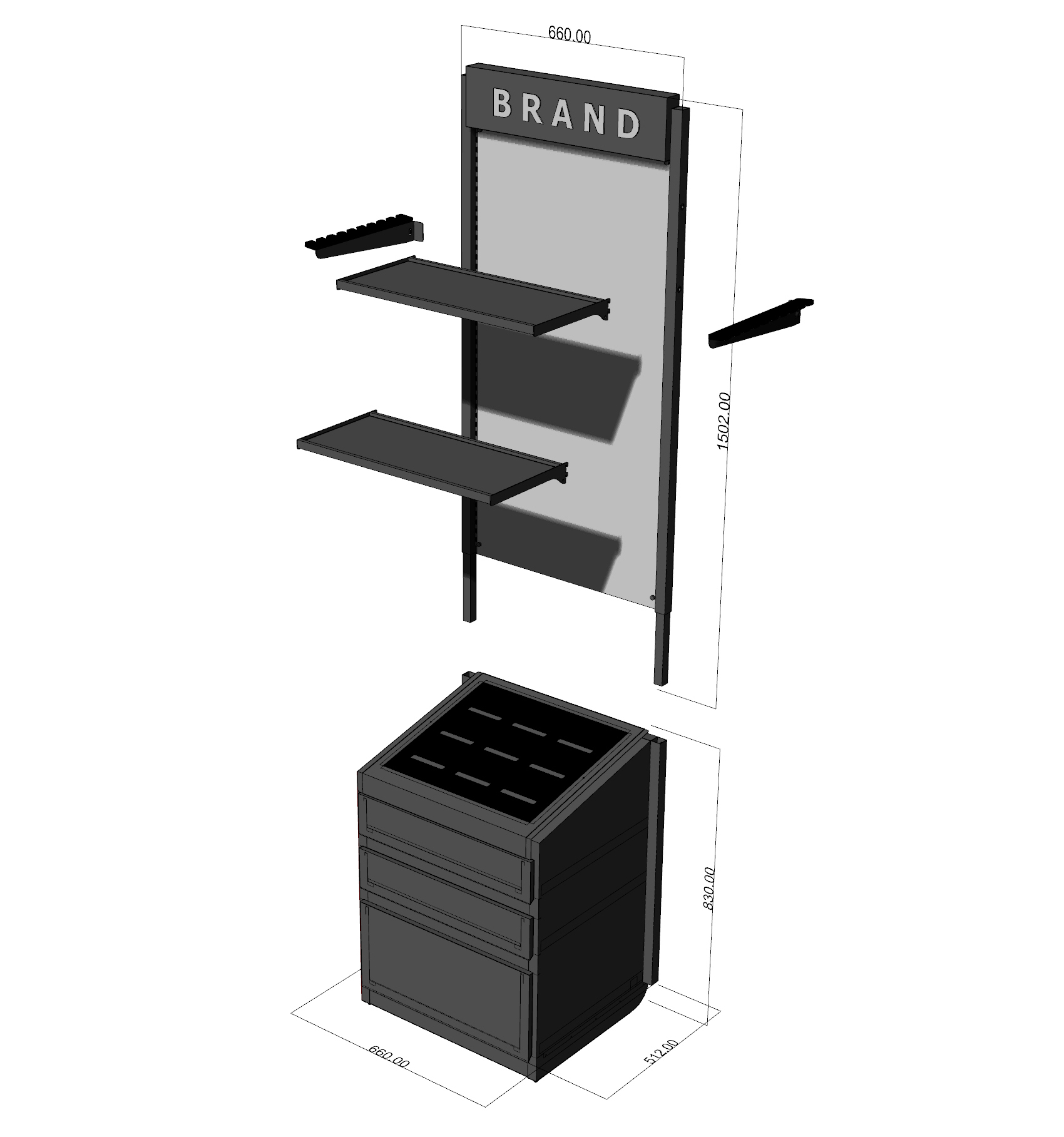

-최소 단위로 부품을 나누어 조립 가능한 구조로 설계하며,

효율성과 조립 난이도를 고려해 베이스, 후면판, 선반 2개, 샤프트 거치부로 구성된 5개 부품 설계.



-베이스 상단과 1단, 2단 서랍은 퍼터 헤드 27종 거치를 위한 공간으로 설계.

(베이스 상단은 자주 사용하는 주요 퍼터 헤드 배치를 위한 오픈 구조로 구성.)

-퍼터 헤드를 2가지 유형으로 나누어 다양한 사양의 퍼터 헤드 거치가 가능한 범용 구조 적용.

-제작 일정과 수량을 고려해 거치 구조의 소재를 아크릴과 폼보드(포맥스) 혼합 재질로 선정.

-3단 서랍은 공구와 퍼터 헤드 커버를 보관하는 수납 공간으로 설계.

골프 퍼터 테스트 디스플레이 제작 및 견적 문의

070-8817-9999 / 010-8631-8230

ureca2008@naver.com



제작 진행

-아이디어안을 바탕으로 각 구성 요소의 기능과 설계를 협의한 후 지정 수량 제작 진행.

-판금, 파이프 / 분체도장 / 아크릴, 폼보드(포맥스) / 실사 출력 / 조절발, 캐스터 / 서랍 레일 / 다보, 볼트 / 조립 부품 단위 개별 래핑 포장.

-철재 부품의 판금, 용접, 도장 작업 완료. (조립 단위로 구분된 철재 부품)





-조립된 철재 부품의 안정성과 활용성을 검토한 후 디스플레이 구조 완성.





-안정성 테스트 완료 후 철재 프레임에 아크릴 및 기타 부자재 조립 진행.

-디스플레이 상단에 브랜드 로고 (골드 미러) 아크릴 스카시 부착.



-1~3단 서랍 베이스 조립.



-퍼터 헤드 크게 2종류의 유형으로 구분하여 범용 가능하도록 구성한 거치부.

(아크릴 + 포맥스로 구성 / 아크릴의 보호 필름은 가공 시 꼭 필요한 상황이 아니라면 유지한 상태로 출고)





-지정된 진열대 면에 브랜드 로고 부착.(지정된 색상 구현을 위해 실사 출력, 돔보 커팅으로 구성)



-부자재의 조립이 완료된 퍼터 테스트용 철재 진열대의 베이스와 후면 보드.



피팅룸 시타용 퍼터 헤드, 샤프트 거치대 제작 및 견적 문의

070-8817-9999 / 010-8631-8230

ureca2008@naver.com



-각 조립 단위 부품의 조립 및 퍼터 헤드, 샤프트 거치 테스트.





-베이스의 서랍 작동 및 클럽 헤드 거치 안정성 체크.





-조립 구성품 소포장.
