병원 이동식 테이블 / 의료기기 전시대 / 철재 판금 진열대 제작

상담 내용

-치과 밀링기 거치를 위한 철제 스탠드 제작 요청.

-의료기기 사양(크기, 하단 지지부, 형태, 무게 등)을 확인하고 스탠드 구성 사양 논의.

-고중량 치과 장비의 안정적인 거치를 위해 구동 시 발생하는 진동과 소음을 줄일 수 있는 구조 설계 검토.

-장비 전면 확장부에 모서리 라운드 처리 요청 및 라운드 값 확인.

-장비와 조화로운 철제 테이블과 브랜드 로고 구성 요청.



아이디어안

-의료기기 사양과 요청 사항을 반영한 구체적인 구조 설계 아이디어 제안.

-내부 철제 파이프 프레임과 라운드를 포함한 외부 커버 설계.

-구조상 필요한 연결부의 노출을 최소화하고 필요 시 후면 배치로 이동.

-브랜드 로고 위치 및 구성 방식 제안.

-진동과 소음 방지를 위해 샘플 제작 시 우레탄 폼 도포 후 테스트 진행 예정.



그래픽 작업

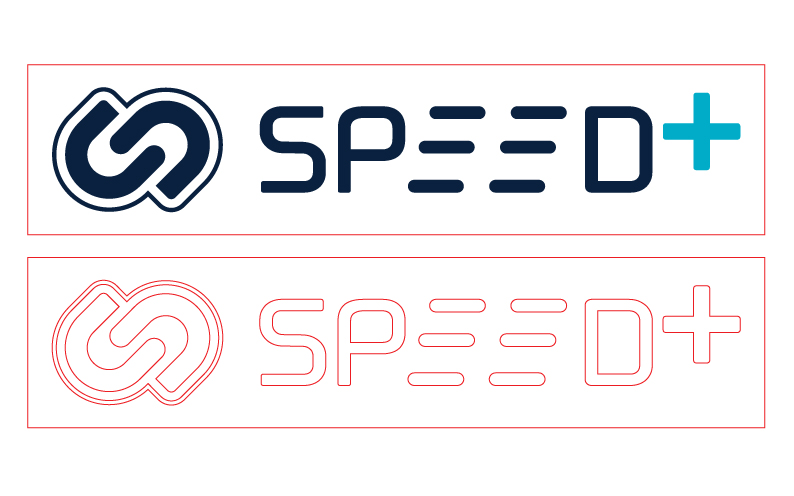

-제공받은 브랜드 로고에 대한 구성 방식(투명 아크릴 배접, 스카시 부착)과 크기 및 위치 설정.



이미지 시안

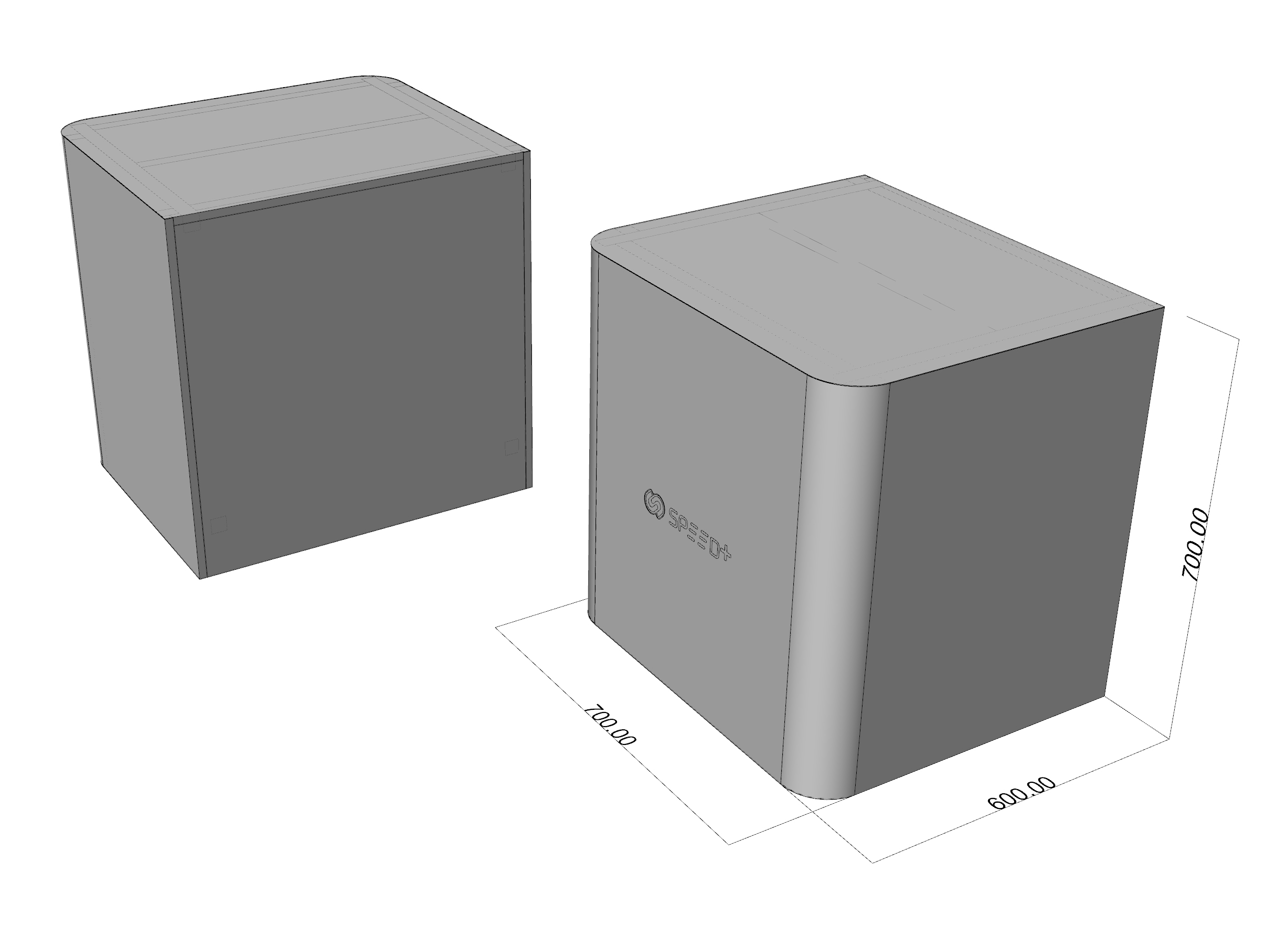

-협의된 내용을 바탕으로 철제 테이블 구조에 도장 색상과 재질을 적용한 이미지 시안 개발.

-제품 거치 상태를 시뮬레이션하여 확인.

치과 의료기기 거치 테이블 제작 및 견적 문의

070-8817-9999 / 010-8631-8230

ureca2008@naver.com



샘플 제작

-협의된 추가 사양을 반영하여 샘플 제작 진행. (이동 편의를 위해 테이블 하부에 캐스터 추가 구성)

-판금, 파이프 / 분체 도장 / 아크릴 / 실사 출력 / 회전형 캐스터 / 개별 래핑 및 부분 박스 포장.

-파이프 프레임과 외부 판금 용접, 캐스터 조립 후 안정성 테스트 실시.



-지정된 색상(흰색 반광)으로 분체 도장 완료.



-라운드 포함 용접 및 도장 마감 상태 확인.



-투명 아크릴 배접 후 실사 출력 스카시 로고 부착.



-완성된 치과 밀링기용 철제 거치 테이블 샘플 제작 완료.





-후면 배치된 판금 연결 라인으로 장비 전면을 보호하는 구조 설계.

이동식 금속 테이블 제작 및 견적 문의

070-8817-9999 / 010-8631-8230

ureca2008@naver.com



양산 진행

-샘플 검토 후 일부 수정 사항 반영하여 지정 수량 양산 진행.

-브랜드 로고 구성 방식 변경: 돌출된 스카시 로고 대신 시트지 커팅 부착 방식 적용.

-확정된 데이터를 기반으로 공정 진행.

-철제 구조 설계와 도장 완료.

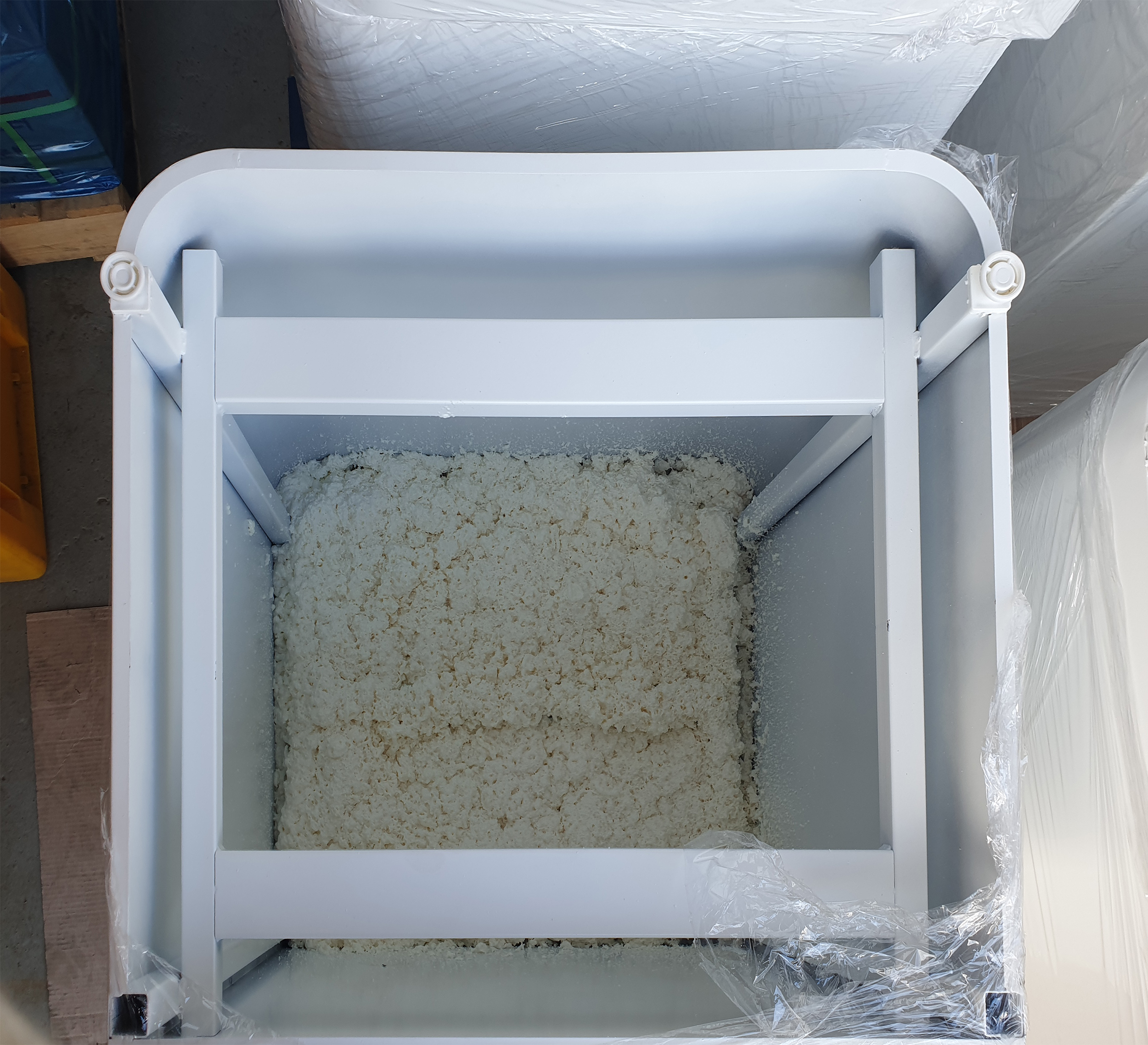

-장비 작동 시 발생하는 진동과 소음을 줄이기 위해 접촉부 내부에 우레탄 폼 도포.



-내부가 비어 있는 판금 구조에서 진동 및 소음 방지 효과를 위해 적정 도포 범위 검토 및 적용.

-우레탄 폼 도포 전후의 소음 비교 테스트를 통해 진동 흡수 효과 확인.

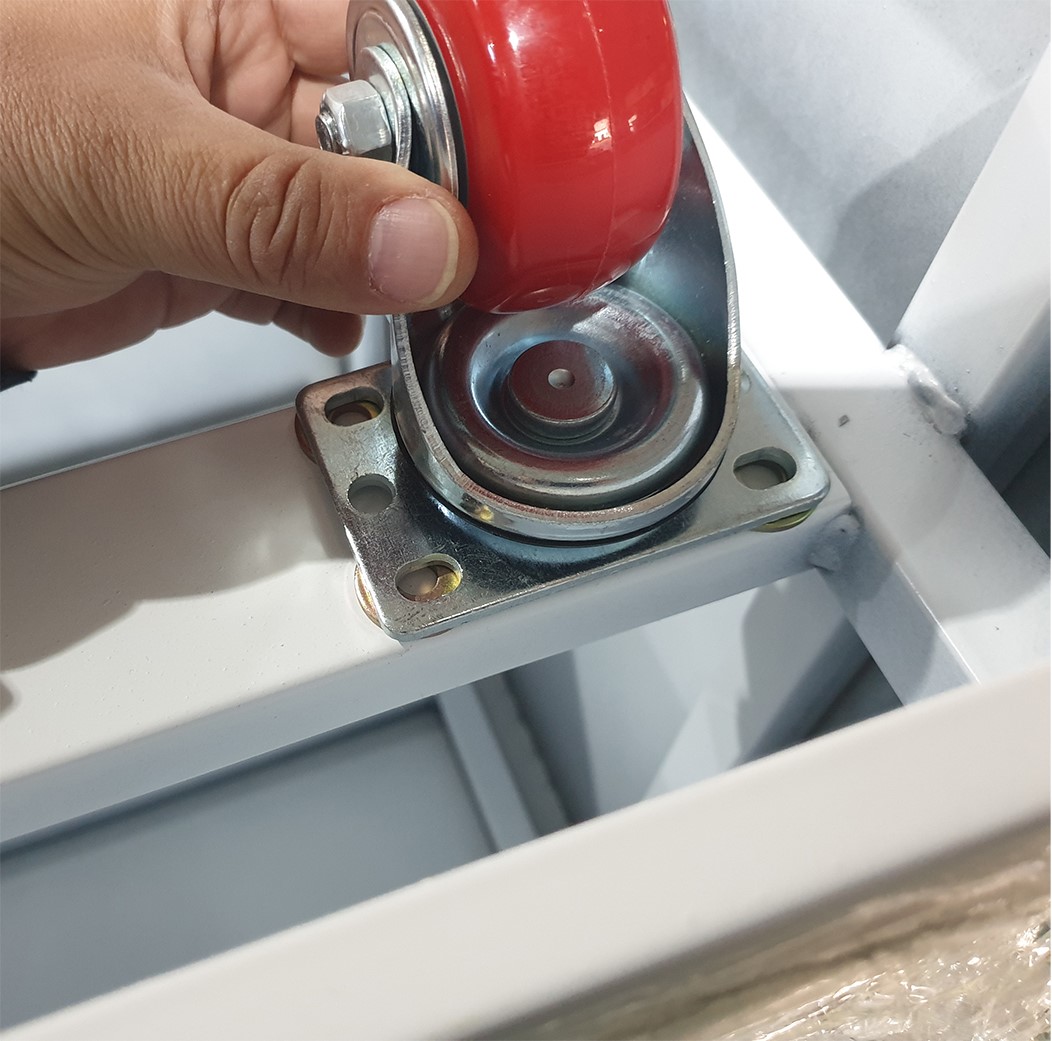

-하부 캐스터 조립 완료.

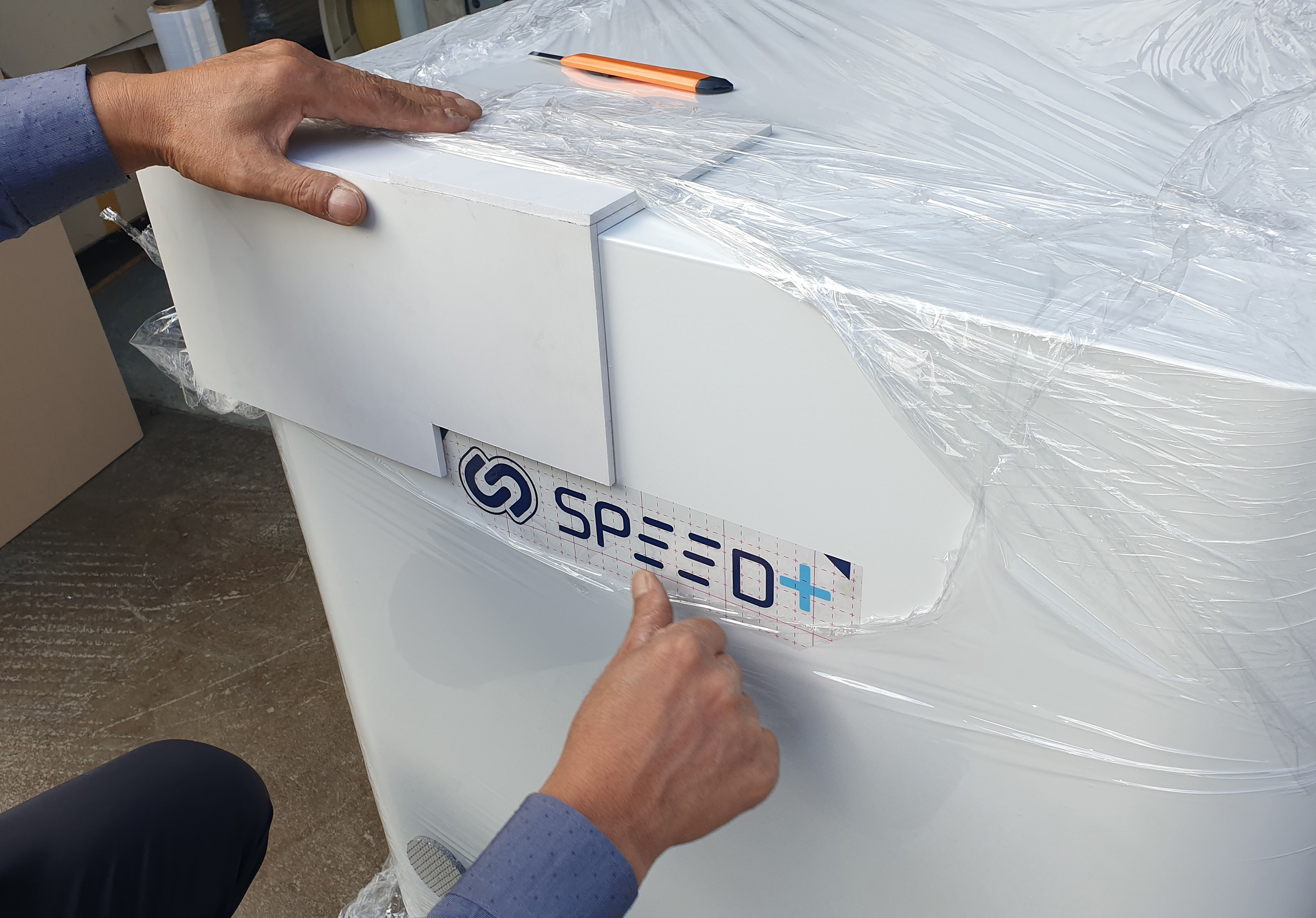

-변경된 로고 구성 방식 적용: 시트지 커팅 부착 방식.

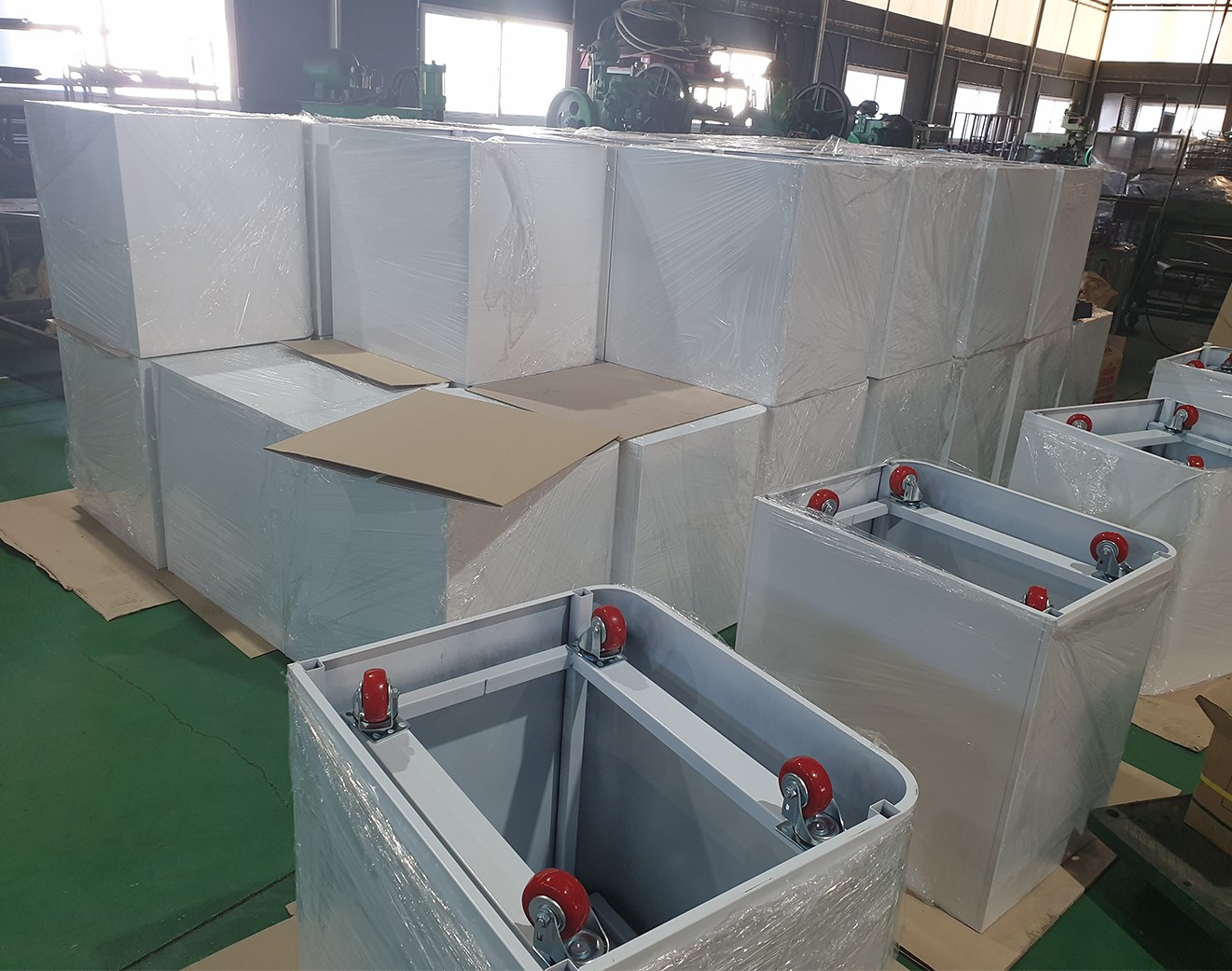

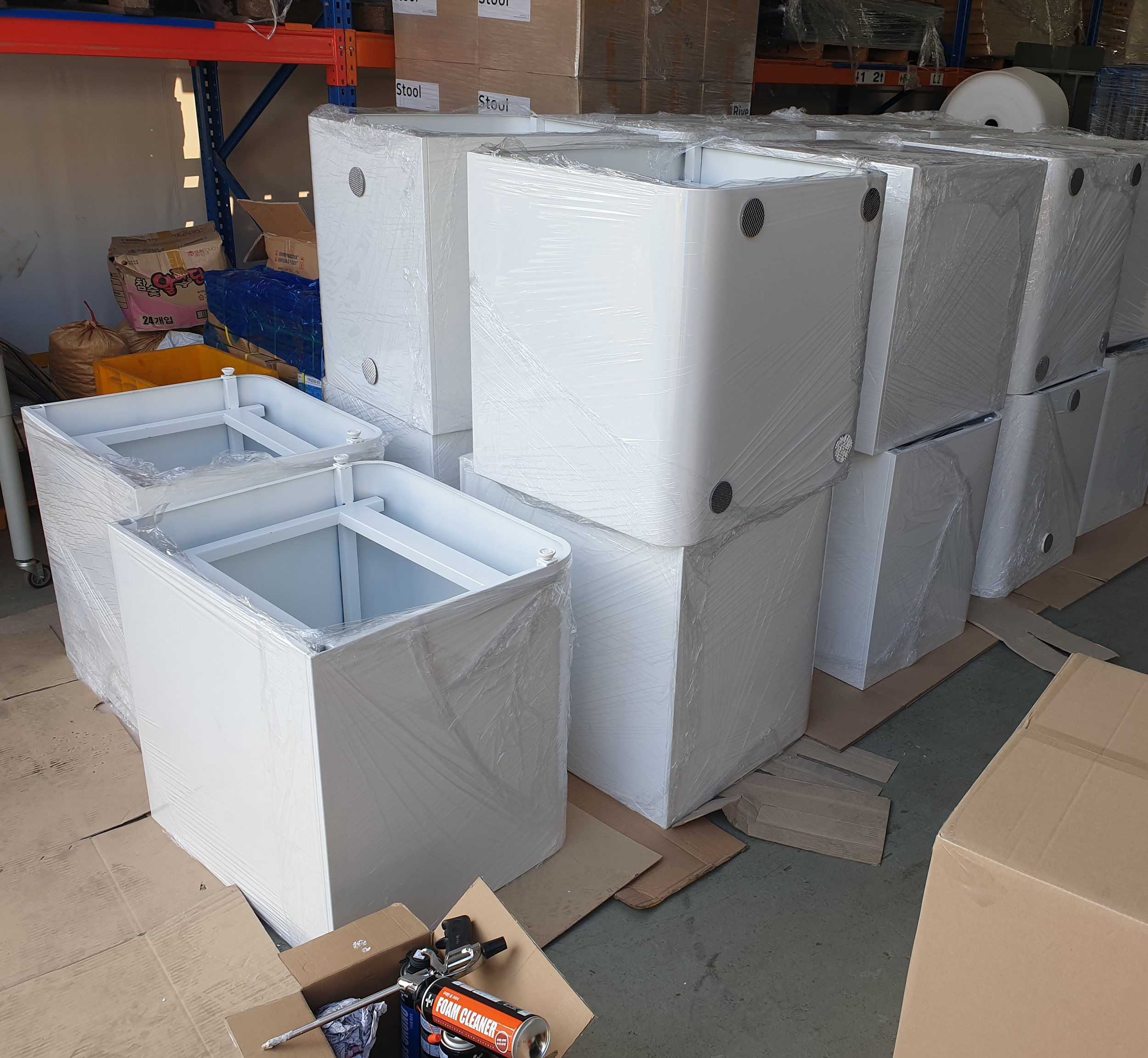

-양산된 치과 의료기기 거치 테이블 완성.

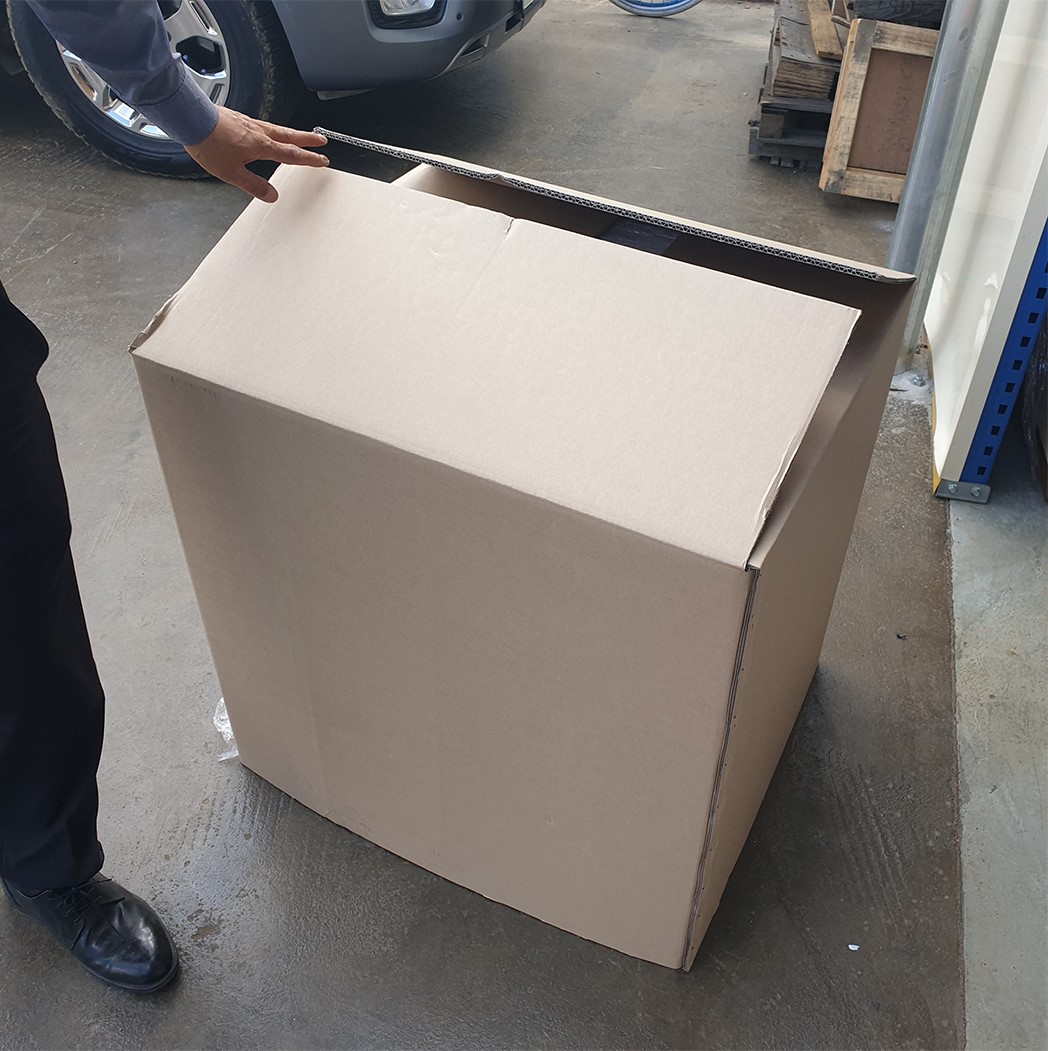

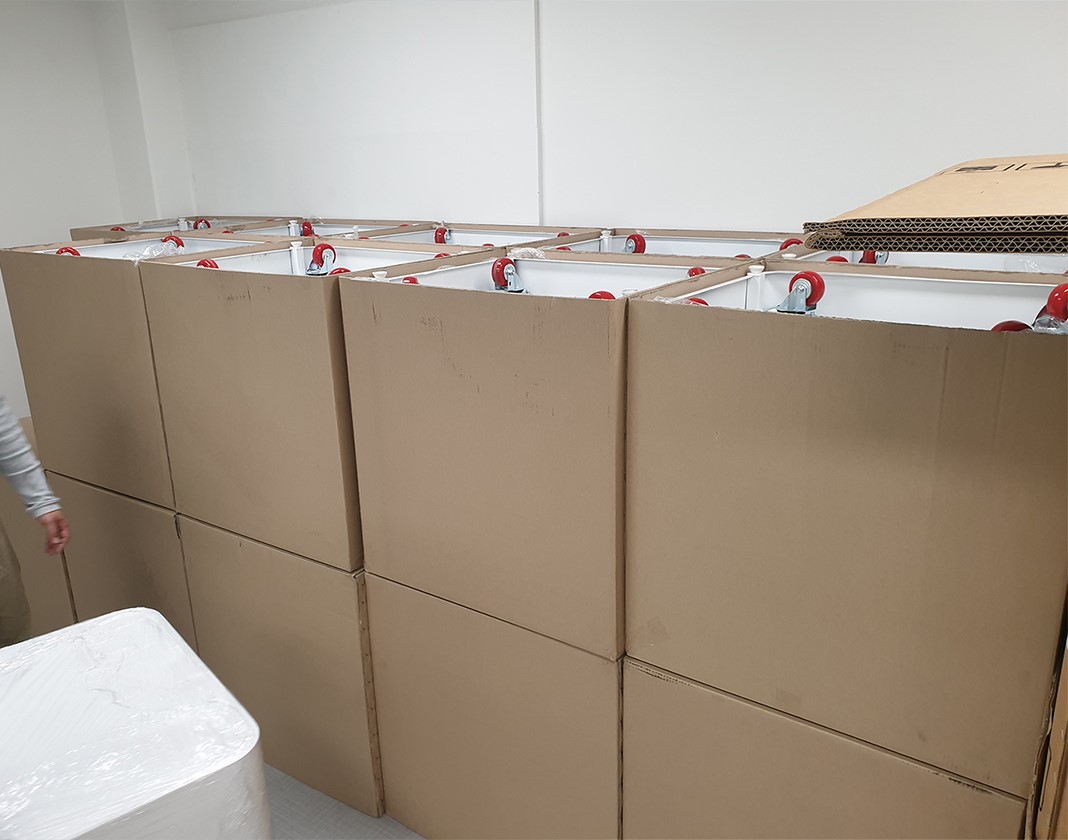

-사전 협의된 포장 방식에 따라 개별 래핑 및 고중량 장비의 이동과 적재를 고려한 5면 박스 포장 진행.
